Conector M12 Angular IFM EVC817

Pré-visualizar: EVC817 IFM - Conector Plugável M12 Angular Automação Industrial 5 Polos, Contatos Dourados, IP69K

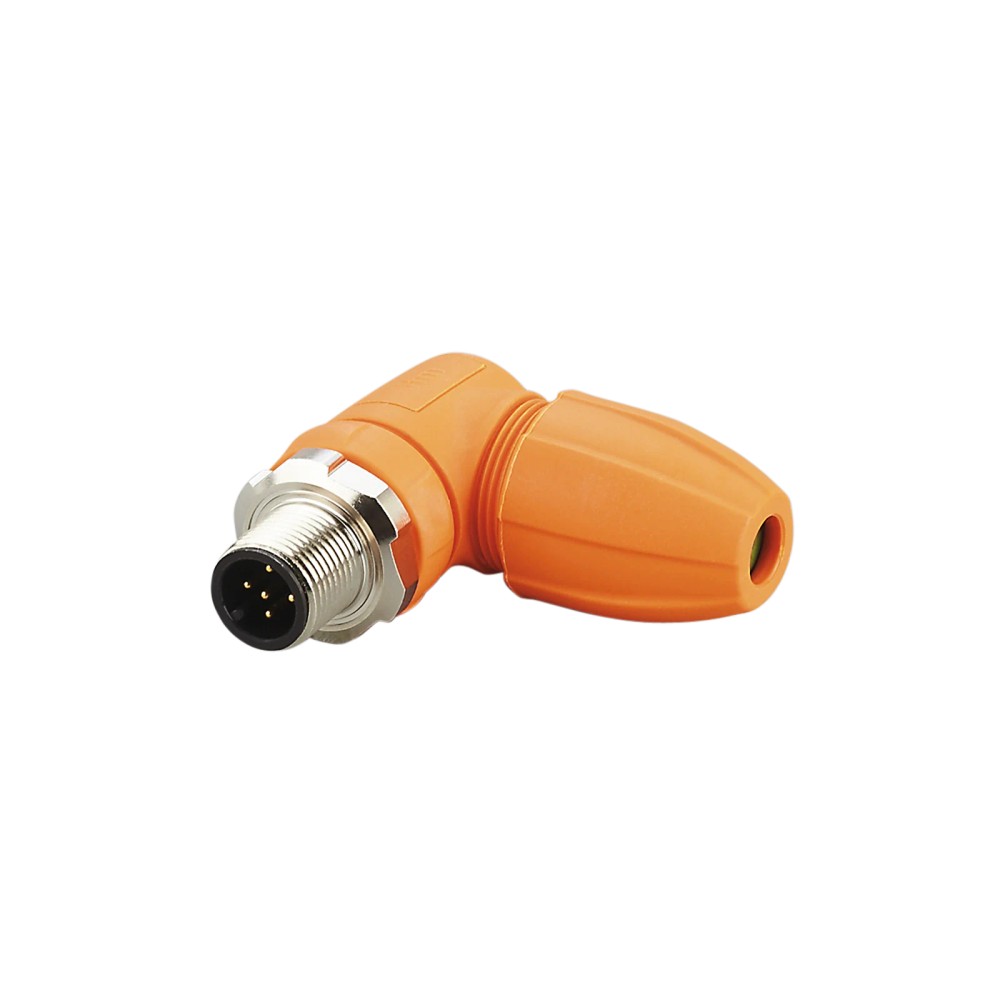

EVC817 IFM - Conector Plugável M12 Angular Automação Industrial 5 Polos, Contatos Dourados, IP69K

Imagem meramente ilustrativa

R$ 202,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC817
EAN: 4021179321921
NCM do produto: 85369090

Destaques do Produto Conexão M12 angular,...mais

Fechar menu

Saiba mais sobre: "EVC817 IFM - Conector Plugável M12 Angular Automação Industrial 5 Polos, Contatos Dourados, IP69K"

Destaques do Produto

Conexão

M12 angular, codificação A

Número de contatos

5 contatos dourados

Condutores

Terminais parafusados para 0,25…1 mm²

Diâmetro do cabo

Revestimento de Ø 3,5…6 mm

Limite elétrico informado

< 60 V AC; corrente por contato de 4 A até 40 °C

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVC817 – Conector plugável M12 angular, 5 polos, contatos dourados, IP69K

O IFM EVC817 é um conector plugável M12 angular, macho e customizável, destinado a conexões em aplicações industriais e de automação. Possui 5 contatos dourados, codificação A e proteção declarada IP65, IP67, IP68 e IP69K. Aceita condutores de 0,25 a 1 mm² e cabo com revestimento de 3,5 a 6 mm; a tensão indicada é inferior a 60 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC817
Fabricante	IFM
Tipo e formato	Conector plugável macho customizável, angular
Conexão do conector	M12, codificação A
Contatos	5, dourados
Tensão de operação	< 60 V AC (ficha também indica < 60 V AC/DC)
Corrente por contato	4 A até 40 °C
Grau de proteção	IP65, IP67, IP68 e IP69K
Terminais e cabo	Parafusados: 0,25…1 mm²; revestimento do cabo: Ø 3,5…6 mm
Temperatura de operação	−25…90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que exijam conector M12 angular com codificação A e 5 contatos, desde que os requisitos elétricos e mecânicos da instalação estejam dentro dos limites especificados.
Montagem com condutores de 0,25…1 mm² e cabo com diâmetro externo do revestimento de 3,5…6 mm.
Aplicações que requerem os graus de proteção declarados IP65, IP67, IP68 ou IP69K, observadas as condições de montagem e uso do fabricante.

⚠ Considere outro se precisa de:

Não selecionar para cabo cujo revestimento tenha diâmetro fora de 3,5…6 mm ou condutores fora de 0,25…1 mm², conforme os limites informados para a conexão.
Não utilizar se a tensão ou a corrente requerida exceder os valores especificados; a corrente indicada é 4 A por contato até 40 °C.
Não presumir compatibilidade com conectores de outra codificação, número de polos ou interface apenas por serem M12; validar o padrão e o pinout do equipamento conectado.

APLICAÇÕES E USO

Uso declarado pelo catálogo: conexões em aplicações industriais e de automação industrial. A escolha depende de correspondência entre interface M12, codificação A, 5 contatos, pinout do equipamento, seção dos condutores e diâmetro do cabo.
Possibilidade de uso em instalação que requeira os graus de proteção informados: IP65, IP67, IP68 ou IP69K. A ficha não detalha condições de imersão, limpeza ou montagem; verificar as instruções oficiais antes de definir o cenário.
Possibilidade de ligação por terminais parafusados em condutores de 0,25…1 mm² e cabo com revestimento de Ø 3,5…6 mm. Verificar também os limites elétricos e térmicos da aplicação.

COMO ESCOLHER

Antes de comprar o IFM EVC817 – Conector plugável M12 angular, 5 polos, contatos dourados, IP69K, verifique estes pontos:

Escolha o EVC817 quando

A instalação pedir conexão M12 angular, codificação A, com 5 contatos, terminações parafusadas e cabo de 3,5…6 mm de diâmetro externo, respeitando 0,25…1 mm² por condutor e os limites elétricos informados.

Busque outra especificação quando

A interface exigir outra codificação ou quantidade de contatos, o cabo não corresponder à faixa de diâmetro indicada, ou os requisitos de tensão, corrente e temperatura excederem os valores declarados. Confirme o pinout e os requisitos do dispositivo no datasheet antes da conexão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Conector plugável IFM EVC817; macho customizável	Identificação do produto no anúncio e nos atributos do catálogo.
SKU / part number do anúncio	EVC817	Código prioritário informado para identificação e compra.
GTIN	4021179321921	Identificador comercial informado no anúncio.
Aplicação declarada	Aplicações industriais e automação industrial	Uso informado no catálogo; não define por si só a compatibilidade com um dispositivo específico.
Categoria	Tecnologia de conexão	Classificação do produto no anúncio.

Dados elétricos
Tensão de operação	< 60 V AC	Valor informado nos dados básicos do anúncio.
Tensão máxima registrada no catálogo	< 60 V AC/DC	Atributo do catálogo; confirmar a condição aplicável no datasheet oficial.
Corrente por contato	4 A até 40 °C	Limite declarado por contato, condicionado à temperatura indicada.
Contatos	5, dourados	Quantidade e acabamento informados para o conector.
Classe de isolamento	Classe II	Classificação indicada no catálogo.

Conexão elétrica
Conector	1 × M12, angular, codificação A	Interface e formato indicados na ficha; verificar correspondência mecânica com o dispositivo.
Terminações	Terminais parafusados, 0,25…1 mm²	Faixa de seção dos condutores indicada para a terminação.
Diâmetro do revestimento do cabo	Ø 3,5…6 mm	Faixa declarada para o revestimento do cabo.
AWG	23…17	Faixa registrada no atributo de conexão elétrica do catálogo.
Torque	0,6…1,2 Nm	Faixa informada no catálogo; seguir o datasheet para a operação de montagem correspondente.

Proteção e materiais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações declaradas no anúncio; a proteção depende da montagem e das condições especificadas pelo fabricante.
Corpo	PA 6.6, laranja	Material e cor registrados na descrição da conexão.
Bloqueio	Latão niquelado	Material informado para o componente de bloqueio.
Vedação	FKM	Material da vedação indicado no catálogo.
Sem silicone	Sim	Característica declarada no anúncio.
Contatos banhados a ouro	Sim	Característica declarada no anúncio.

Condições ambientais
Temperatura de operação	−25…90 °C	Faixa de operação indicada no catálogo.
Temperatura de armazenamento	−25…55 °C	Faixa indicada para armazenamento, distinta da temperatura de operação.
Umidade de armazenamento	10…100 %	Faixa registrada no catálogo para armazenamento.
Padrão de referência	1K22 / DIN 60721-3-1	Referência registrada no catálogo; consultar o datasheet para escopo e condições de aplicação.

Dados mecânicos e comerciais
Peso	34,4 g	Peso informado no catálogo; a variante também apresenta registro divergente de 0,03 g, portanto confirmar o peso de expedição com o fabricante.
Quantidade da embalagem	1 peça	Quantidade registrada no catálogo; não são listados acessórios incluídos.
NCM	8536.90.90	Classificação fiscal registrada no catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. O conector é um componente de conexão passiva; a compatibilidade de sinal depende do pinout e das características dos dispositivos conectados, que devem ser verificados separadamente.

Conexões

Elétrica Conector M12 macho angular, codificação A, 5 contatos dourados. Terminais parafusados para condutores de 0,25…1 mm²; cabo com revestimento de Ø 3,5…6 mm. Tensão indicada: < 60 V AC; a ficha também registra < 60 V AC/DC. Corrente por contato: 4 A até 40 °C. Confirmar pinagem e limites do circuito no datasheet e no equipamento conectado.

Processo Não se aplica: é um conector elétrico M12, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 macho/fêmea correspondente, codificação A e 5 contatos	✓	A interface indicada no produto é M12, codificação A, com 5 contatos; confirmar correspondência mecânica e pinagem do equipamento.
Circuito dentro dos limites de tensão e corrente indicados	✓	A ficha informa tensão inferior a 60 V AC (e também < 60 V AC/DC) e 4 A por contato até 40 °C; verificar a condição aplicável no datasheet.
Condutores de 0,25…1 mm² e cabo com revestimento de Ø 3,5…6 mm	✓	Essas são as faixas informadas para os terminais e para o revestimento do cabo.
Dispositivo com codificação, número de contatos ou pinout diferente	✗	A correspondência não está estabelecida pela ficha; não presumir compatibilidade apenas pelo formato M12.
Aplicação que exige tensão ou corrente acima dos limites declarados	✗	A ficha informa < 60 V e corrente de 4 A por contato até 40 °C; não há suporte documental para valores superiores.

INSTALAÇÃO

Como instalar o IFM EVC817 – Conector plugável M12 angular, 5 polos, contatos dourados, IP69K

Desenergize o circuito e confirme que a tensão e a corrente previstas respeitam os limites declarados para o conector.
Verifique no datasheet e no equipamento a correspondência da interface M12, codificação A, número de contatos e pinout.
Confirme que os condutores têm seção de 0,25…1 mm² e que o diâmetro externo do revestimento do cabo está entre 3,5 e 6 mm.
Prepare o cabo e os condutores conforme as instruções do fabricante; a ficha disponível não especifica comprimento de decapagem.
Conecte os condutores aos terminais parafusados conforme o pinout aplicável e observe o torque informado de 0,6…1,2 Nm para a montagem correspondente.
Feche e acople o conector corretamente; inspecione a vedação e o encaixe antes de energizar, sem presumir o grau IP se a montagem não seguir as condições do fabricante.

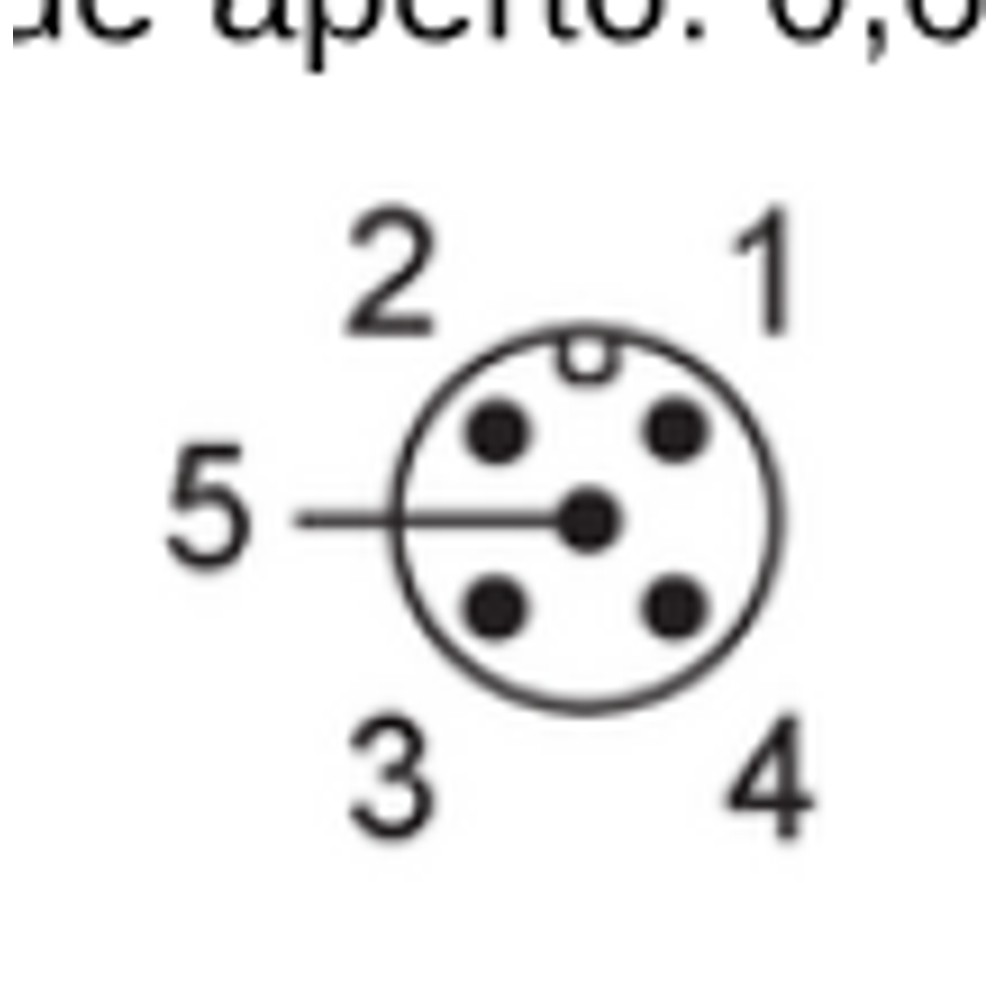

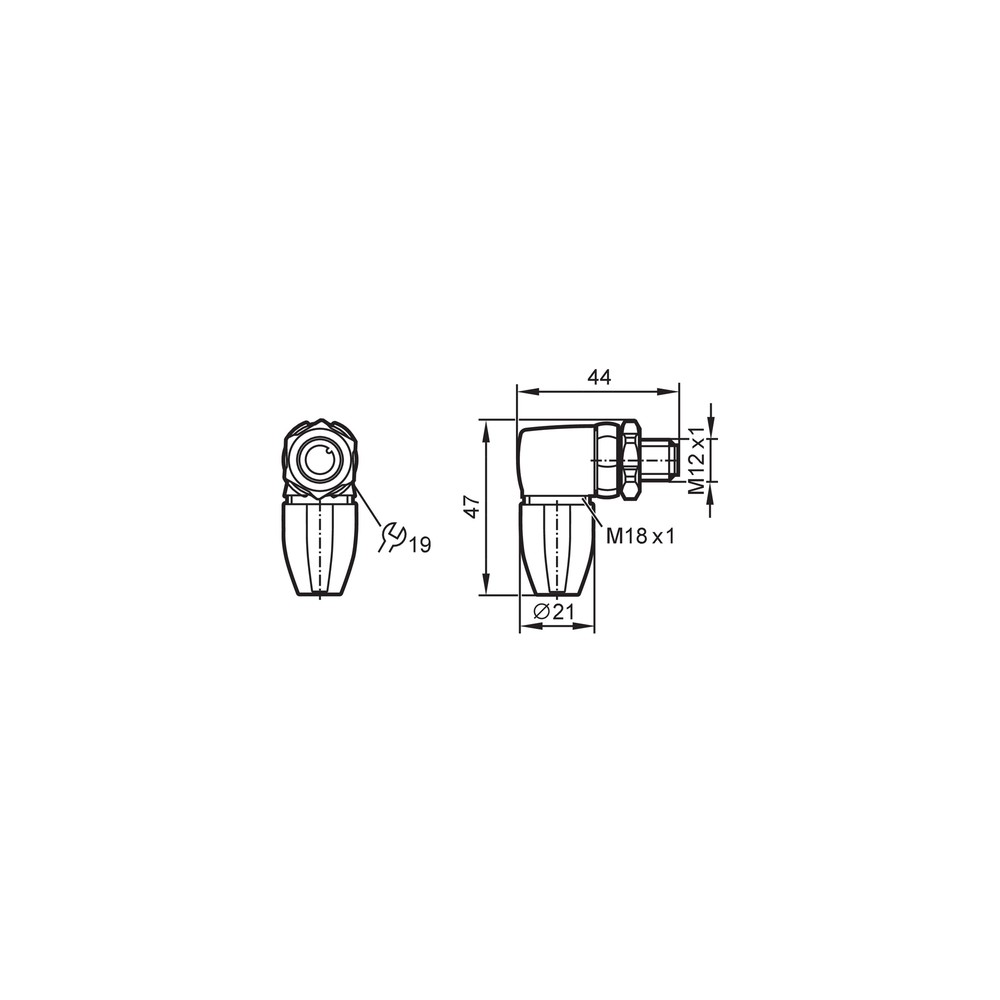

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não apresenta sinal.	Possível divergência entre pinout do conector e pinagem do dispositivo, ou contato sem conexão adequada.	Compare a atribuição dos 5 contatos com o datasheet do EVC817 e do equipamento; inspecione as terminações e teste a continuidade com o circuito desenergizado.
Conexão intermitente durante a operação.	Possível aperto inadequado dos terminais ou acoplamento incompleto do conector.	Verifique o assentamento mecânico e as terminações parafusadas; confira o torque aplicável no datasheet, dentro da faixa registrada de 0,6…1,2 Nm.
O cabo não assenta corretamente ou a vedação não fecha.	Diâmetro do revestimento incompatível com a faixa declarada ou montagem incorreta.	Meça o diâmetro externo do revestimento e confirme que está entre 3,5 e 6 mm; revise a montagem conforme o desenho e o datasheet.
A conexão apresenta aquecimento ou falha sob carga.	Possível operação acima da corrente por contato indicada ou acima dos limites elétricos do produto.	Meça corrente e temperatura de operação e compare com 4 A por contato até 40 °C e com o limite de tensão informado; desligue o circuito antes de inspecionar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC817 (PT-BR) (Datasheet) Desenho em escala do EVC817 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC817 e para que serve?

É um conector plugável M12 angular, macho customizável, para conexões em aplicações industriais e de automação. A ficha especifica 5 contatos e codificação A.

O que preciso conferir para saber se combina com meu equipamento?

Confira a interface M12, codificação A, os 5 contatos e o pinout de ambos os dispositivos. A ficha não identifica protocolo de comunicação nem garante compatibilidade com um equipamento específico.

O produto vem com cabo ou acessórios?

A ficha descreve o conector e informa embalagem de 1 peça, mas não lista acessórios inclusos. Não há cabo ou acessório especificado como fornecido.

Ele serve para cabo com revestimento maior que 6 mm?

A faixa indicada para o revestimento do cabo é Ø 3,5…6 mm. Para diâmetro acima desse limite, a ficha não declara compatibilidade.

Posso usar com condutores de seção maior que 1 mm²?

A faixa de terminação informada é 0,25…1 mm². A ficha não valida condutores acima de 1 mm².

O sinal não chega ao dispositivo: o conector pode estar com defeito?

Pode haver erro de pinout ou uma terminação sem contato, além de outras causas no circuito. Antes de substituir, compare a pinagem dos equipamentos e teste a continuidade com o circuito desenergizado.

A conexão fica intermitente ou perde sinal com vibração?

Uma terminação parafusada solta ou o acoplamento incompleto são causas possíveis, não conclusivas. Verifique o aperto e o encaixe e consulte o datasheet para o torque aplicável.

Quando devo escolher este conector em vez de outro M12?

Escolha o EVC817 quando forem necessários formato angular, codificação A, 5 contatos e as faixas de cabo e condutor informadas. Se o dispositivo exigir outra codificação ou pinout, selecione uma versão cuja ficha confirme essa correspondência.

Como faço a instalação sem comprometer a conexão?

Desenergize o circuito, valide pinout e limites elétricos, confira as dimensões do cabo e conecte os condutores conforme o datasheet. A ficha registra torque de 0,6…1,2 Nm; confirme a aplicação desse valor nas instruções oficiais.

Qual torque devo considerar ao montar os terminais?

O catálogo registra torque de 0,6…1,2 Nm. Consulte o datasheet para confirmar a etapa de montagem à qual esse valor se aplica.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico da interface M12; deve corresponder à codificação da conexão do dispositivo.

IP69K

Grau de proteção declarado para o conector; a aplicação depende das condições de montagem e uso especificadas pelo fabricante.

Contato banhado a ouro

Contato com acabamento dourado indicado na ficha do produto.

Seção do condutor

Área nominal do condutor compatível com os terminais parafusados, expressa em mm².

FKM

Material indicado para a vedação do conector.
