Conector M12 IFM EVC816 - 5 Polos IP69K

Pré-visualizar: EVC816 IFM - Plugável IFM M12 Automação Industrial 5 Polos, IP69K

EVC816 IFM - Plugável IFM M12 Automação Industrial 5 Polos, IP69K

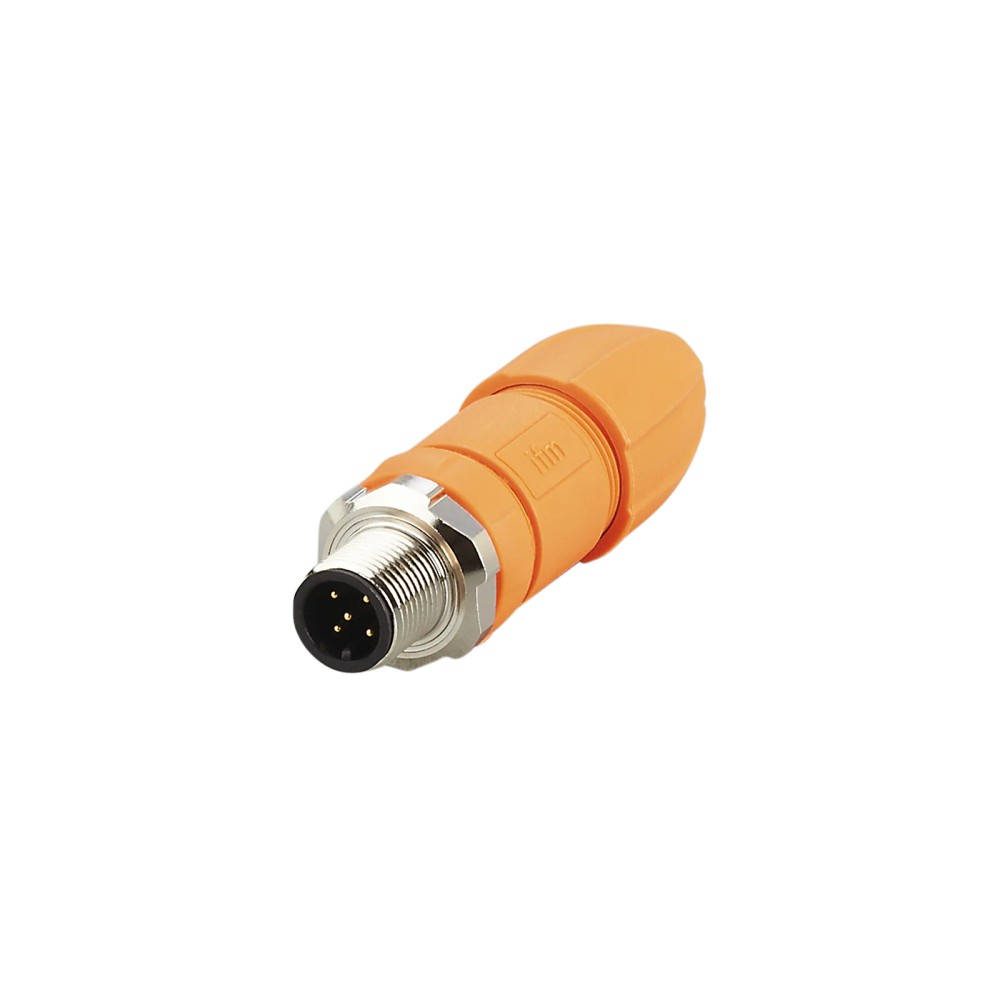

Imagem meramente ilustrativa

R$ 202,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC816
EAN: 4021179321914
NCM do produto: 85369090

Destaques do Produto Conexão M12 reto,...mais

Fechar menu

Saiba mais sobre: "EVC816 IFM - Plugável IFM M12 Automação Industrial 5 Polos, IP69K"

Destaques do Produto

Conexão

M12 reto, codificação A

Número de contatos

Tensão

Inferior a 60 V AC/DC

Corrente total

4 A a 40 °C

Condutores

0,25 a 1 mm²; AWG 23 a 17

Diâmetro do revestimento do cabo

Ø 3,5 a 6 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Plugável IFM EVC816, conector M12 reto, 5 polos

O IFM EVC816 é um plugável para conexão elétrica em aplicações industriais e de automação. Possui conexão M12 reta com codificação A e 5 contatos banhados a ouro. Opera com tensão inferior a 60 V AC/DC e tem graus de proteção IP65, IP67, IP68 e IP69K. É isento de silicone.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC816
Tipo	Plugável; conector macho customizável
Conexão do conector	1 x M12, reto, codificação A
Contatos	5, dourados
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	4 A a 40 °C
Graus de proteção	IP65, IP67, IP68, IP69K
Conexão dos condutores	Terminais parafusados, 0,25 a 1 mm²; AWG 23 a 17
Faixa de diâmetro do revestimento do cabo	Ø 3,5 a 6 mm
Temperatura ambiente	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam conector M12 reto, codificação A e 5 contatos, respeitando os limites elétricos e de cabo informados.
Montagens em que sejam necessários terminais parafusados para condutores de 0,25 a 1 mm² (AWG 23 a 17) e revestimento de cabo com diâmetro entre 3,5 e 6 mm.
Aplicações que requeiram proteção IP65, IP67, IP68 ou IP69K, conforme as condições e a instalação especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecione para tensão igual ou superior a 60 V AC/DC; a ficha especifica operação inferior a 60 V.
Não exceda a capacidade de carga total de 4 A a 40 °C.
Não use com condutores fora da faixa de 0,25 a 1 mm² (AWG 23 a 17) ou com revestimento de cabo fora de Ø 3,5 a 6 mm sem confirmar a compatibilidade no datasheet.

APLICAÇÕES E USO

Aplicação comprovada pelo cadastro: conexão em aplicações industriais e de automação industrial.
Pode ser avaliado em montagem com conector M12 reto, codificação A e 5 contatos quando os requisitos de tensão, carga, condutores e diâmetro do cabo estiverem dentro das especificações; essa adequação depende da pinagem e dos requisitos do equipamento conectado.
Para ambientes que demandem proteção IP65, IP67, IP68 ou IP69K, valide no datasheet a condição de uso pertinente e assegure instalação correta; a ficha não associa cada grau IP a um cenário específico.

COMO ESCOLHER

Antes de comprar o Plugável IFM EVC816, conector M12 reto, 5 polos, verifique estes pontos:

Quando escolher o EVC816

Escolha quando a conexão requerida for M12 reta, codificação A, com 5 contatos, e os condutores, o diâmetro do cabo, a tensão, a corrente e a temperatura estiverem dentro dos limites declarados.

Quando avaliar outra configuração

Busque uma configuração diferente se a instalação exigir outro formato ou codificação de conector, quantidade de contatos, faixa de condutores ou diâmetro de cabo. Confirme a alternativa com base no conector do equipamento e no datasheet correspondente.

Verificação de carga e ambiente

Compare a tensão e a carga total previstas com os limites do produto e valide o grau IP necessário para as condições reais de montagem. Os graus IP não dispensam a instalação correta nem confirmam, por si só, compatibilidade com qualquer ambiente.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante indicada no anúncio.
Modelo	EVC816	Referência do produto.
Tipo de produto	Plugável; conector macho customizável	Descrição de tipo registrada na ficha.
Aplicação	Aplicações industriais e automação industrial	Aplicação informada no cadastro; não especifica um equipamento ou protocolo particular.
SKU	EVC816	Código de identificação do anúncio.
GTIN	4021179321914	Código global de identificação informado.
Part number do anúncio	EVC816	Referência apresentada nos dados primários do anúncio.
Part number no dataset de catálogo	SSTGH050MSSFKPG	Identificador separado do SKU nos dados do catálogo; confirme a referência ao consultar o fabricante.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de operação informado na ficha.
Capacidade de carga total	4 A a 40 °C	Valor de carga total declarado para a temperatura de referência indicada.
Classe de proteção	II	Classificação informada no cadastro técnico.

Conexões elétricas
Conexão do conector	1 x M12, reto; codificação A	Configuração física indicada para o conector.
Número e acabamento dos contatos	5 contatos, dourados	Contatos banhados a ouro, conforme a ficha.
Conexão dos condutores	Terminais parafusados; 0,25 a 1 mm²; AWG 23 a 17	Faixa de seção dos condutores indicada para a terminação.
Diâmetro do revestimento do cabo	Ø 3,5 a 6 mm	Faixa declarada para o revestimento do cabo.
Torque máximo de aperto do conector	0,6 a 1,2 Nm	A ficha determina observar o valor máximo permitido pela contraparte.

Proteção e características especiais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados na ficha; a proteção depende da montagem e das condições aplicáveis.
Isento de silicone	Sim	Característica especial informada no cadastro.
Contatos banhados a ouro	Sim	Acabamento dos contatos especificado pelo fabricante.

Materiais
Material do invólucro	PA 6.6	Material do corpo do conector.
Material da porca/bloqueio	Latão, niquelado	Material e acabamento do bloqueio indicados na ficha.
Material da vedação	FKM	Material declarado para a vedação.

Condições ambientais e armazenamento
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente informada para operação.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento indicada.
Umidade de armazenamento	10 a 100 %	Faixa de umidade indicada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de armazenamento indicada na ficha.

Dados mecânicos e fornecimento
Peso	30,5 g	Peso registrado no dataset de catálogo.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada no cadastro.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. O conector M12, codificação A e 5 contatos, descreve a interface física; não identifica por si só um protocolo ou dispositivo compatível.

Conexões

Elétrica Terminais parafusados para condutores de 0,25 a 1 mm² (AWG 23 a 17). Tensão de operação inferior a 60 V AC/DC; capacidade de carga total de 4 A a 40 °C. Verifique também a pinagem e os requisitos elétricos do equipamento conectado no datasheet.

Processo Conector elétrico M12 reto, codificação A, 5 contatos. Não é uma conexão de processo para fluidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 reta, codificação A e 5 contatos, cujos requisitos elétricos e de montagem estejam dentro das especificações declaradas.	✓	A configuração física corresponde à descrita na ficha; ainda é necessário conferir a pinagem e os requisitos elétricos do equipamento.
Instalação com tensão igual ou superior a 60 V AC/DC.	✗	A tensão de operação especificada é inferior a 60 V AC/DC.
Circuito com carga total superior a 4 A a 40 °C.	✗	A capacidade de carga total indicada é 4 A a 40 °C.
Montagem com condutores de 0,25 a 1 mm² e revestimento de cabo de Ø 3,5 a 6 mm.	✓	As dimensões dos condutores e do revestimento estão dentro das faixas declaradas para a conexão.
Dispositivo que exija protocolo específico ou pinagem não confirmada na ficha disponível.	✗	A ficha não identifica protocolo nem detalha a pinagem; confirme essas informações no datasheet e na documentação do equipamento antes de conectar.

INSTALAÇÃO

Como instalar o Plugável IFM EVC816, conector M12 reto, 5 polos

Confirme no equipamento a conexão M12, a codificação A, a quantidade de contatos e a pinagem necessária.
Verifique que a tensão seja inferior a 60 V AC/DC e que a carga total não exceda 4 A a 40 °C.
Selecione condutores de 0,25 a 1 mm² (AWG 23 a 17) e cabo com revestimento de Ø 3,5 a 6 mm.
Prepare os condutores e conecte-os aos terminais parafusados conforme a pinagem indicada no datasheet; a ficha disponível não detalha a atribuição dos contatos.
Acople o conector sem forçar o alinhamento e respeite o torque especificado de 0,6 a 1,2 Nm, sem ultrapassar o valor máximo permitido pela contraparte.
Antes de energizar, confira fixação, vedação e correspondência elétrica com o equipamento conectado.

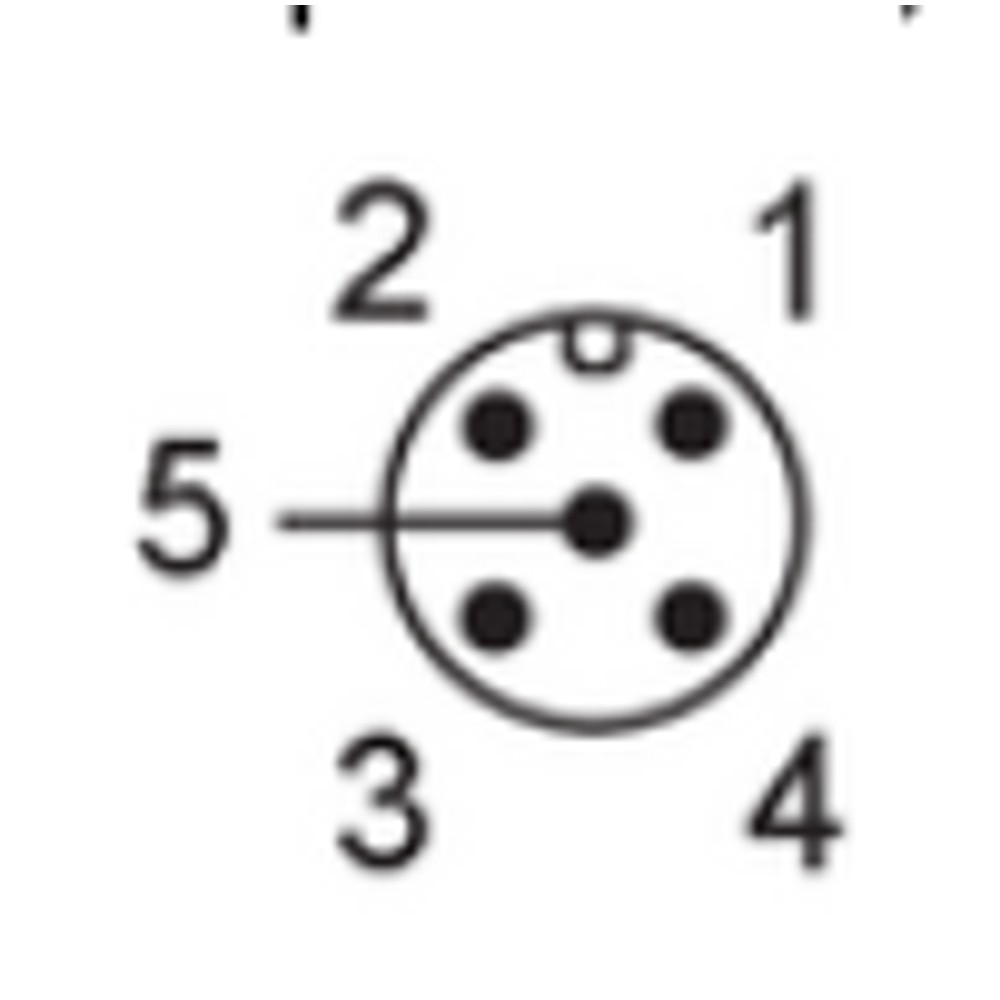

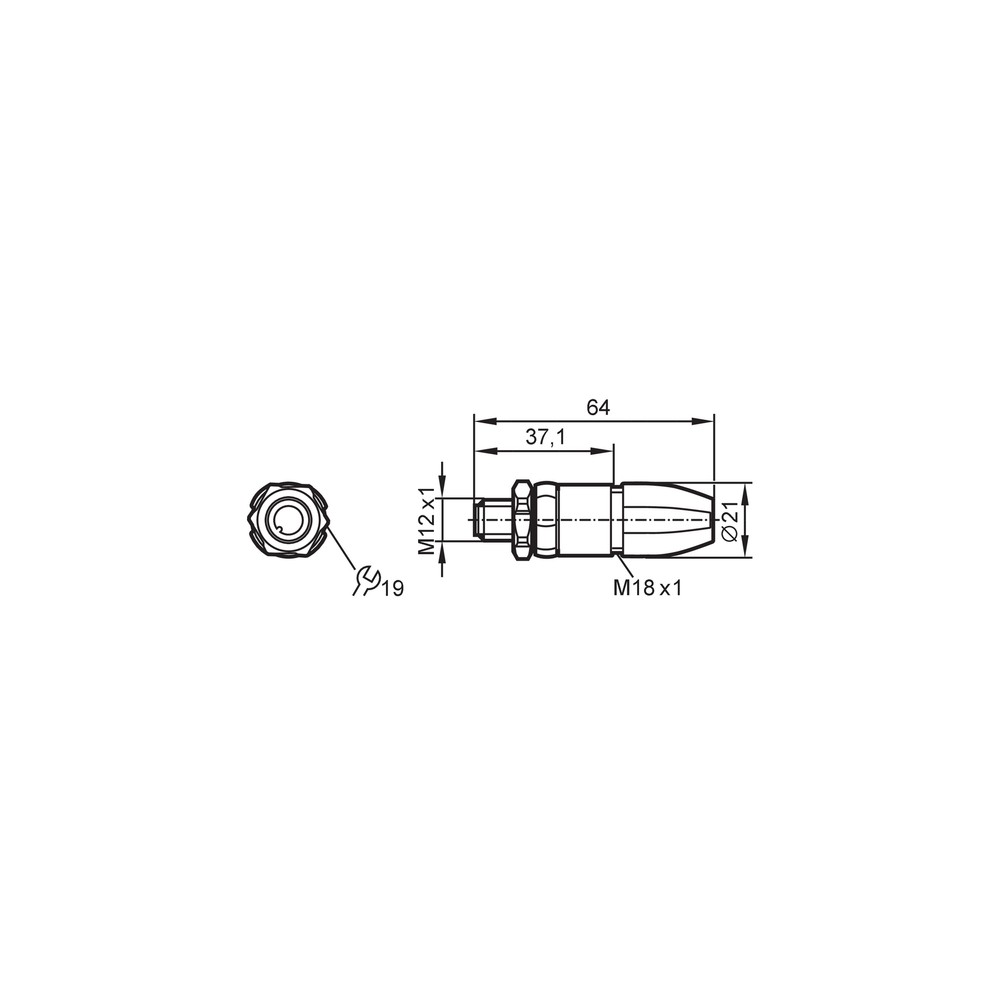

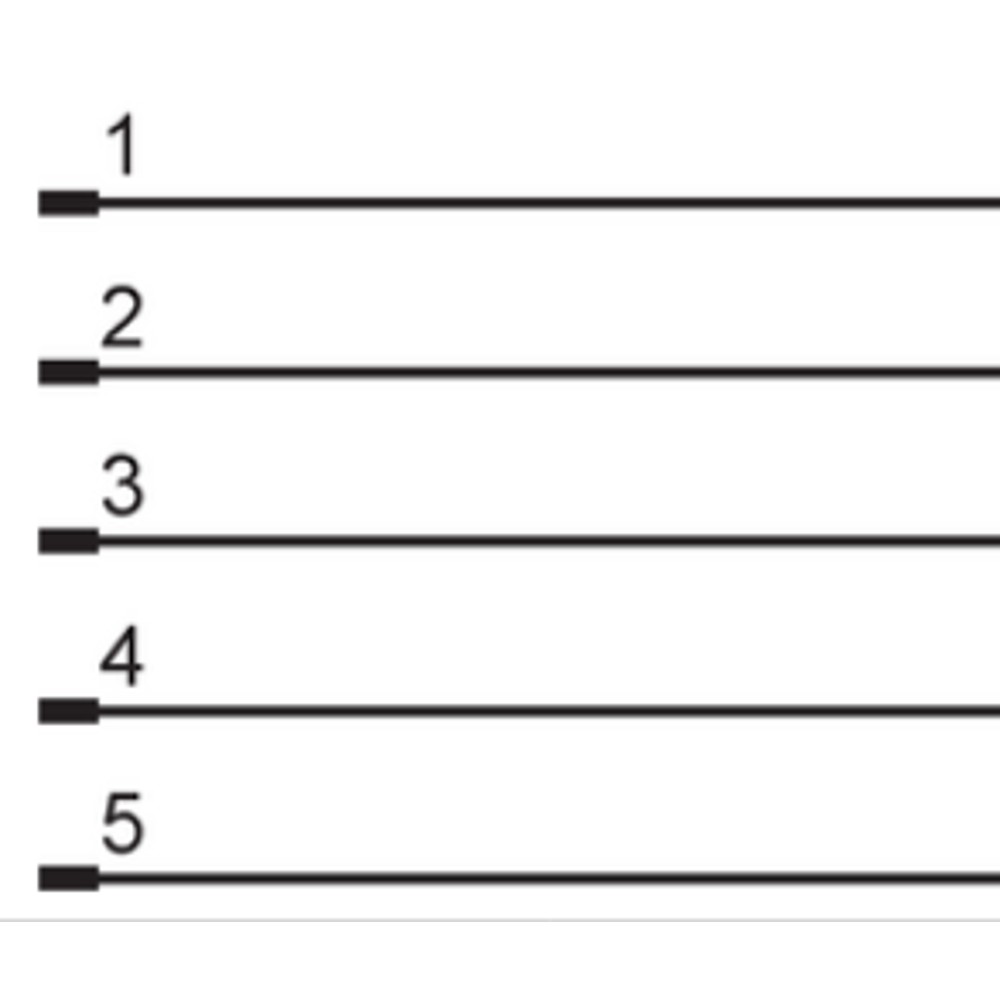

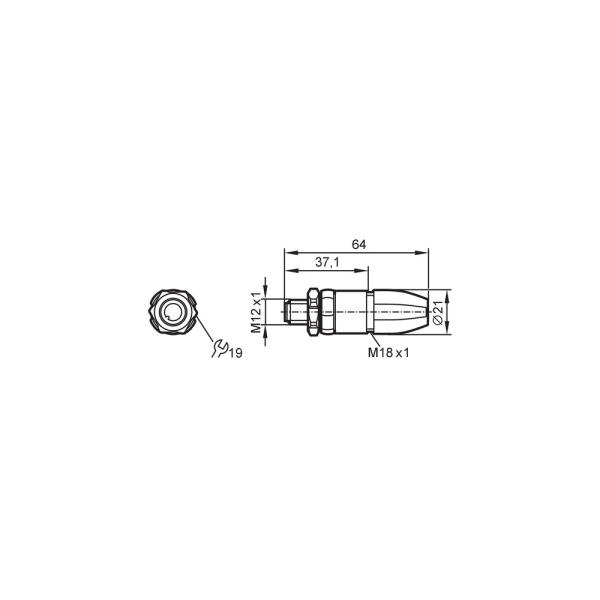

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conector não acopla ou não trava corretamente.	Formato, codificação ou alinhamento da contraparte incompatível; também pode haver montagem forçada.	Confirme que a contraparte seja M12 com codificação A e inspecione o alinhamento e o estado das roscas, sem forçar o acoplamento.
A conexão elétrica não funciona após a montagem.	Pinagem ou terminação dos condutores incompatível com o equipamento, ou condutor mal fixado nos terminais parafusados.	Compare a pinagem com o datasheet do conector e do equipamento; confira a terminação e a fixação dos condutores com a alimentação desligada.
A vedação ou a proteção esperada não é mantida.	Acoplamento incompleto, vedação mal assentada ou instalação fora das condições aplicáveis ao grau IP.	Inspecione o acoplamento e a vedação e confira no datasheet as condições de instalação e o grau de proteção requerido.
A conexão apresenta aquecimento ou interrupção sob carga.	Carga acima do limite declarado, conexão frouxa ou condutores fora da faixa especificada.	Com o circuito desenergizado, confira a seção dos condutores e a fixação; compare a carga e a temperatura com os limites indicados na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC816 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC816 e para que tipo de conexão serve?

É um plugável com conector M12 reto, codificação A e 5 contatos, destinado a conexões elétricas em aplicações industriais e de automação. A compatibilidade depende também da pinagem e dos requisitos do equipamento.

O que acompanha o EVC816?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo efetivo da embalagem.

Posso usar o EVC816 em um circuito de 60 V?

A ficha especifica tensão de operação inferior a 60 V AC/DC. Portanto, não considere o produto adequado para operação a 60 V sem confirmação oficial do fabricante.

Ele funciona com qualquer equipamento que tenha conector M12?

Não é possível afirmar compatibilidade apenas pelo formato M12. Confirme codificação A, 5 contatos, pinagem, tensão, carga e requisitos elétricos da contraparte.

O conector serve para uma carga total acima de 4 A a 40 °C?

A capacidade de carga total informada é 4 A a 40 °C. A ficha não sustenta o uso acima desse valor.

O que verificar se não há continuidade depois da montagem?

Confira primeiro a pinagem especificada pelos fabricantes do conector e do equipamento, além da fixação dos condutores nos terminais parafusados. Faça a inspeção com o circuito desenergizado.

O que pode causar falha de vedação após conectar?

Acoplamento incompleto ou vedação mal assentada são causas possíveis. Verifique a montagem e as condições de instalação correspondentes ao grau IP requerido.

Devo comprar o EVC816 ou procurar outro modelo?

Escolha o EVC816 se a instalação exigir M12 reto, codificação A, 5 contatos e atender às faixas elétricas e de cabo declaradas. Para outro formato, codificação ou quantidade de contatos, compare com uma referência cuja ficha corresponda à necessidade.

Que cuidados devo ter ao instalar os condutores?

Use condutores de 0,25 a 1 mm² (AWG 23 a 17), cabo com revestimento de Ø 3,5 a 6 mm e respeite o torque de 0,6 a 1,2 Nm, sem exceder o limite da contraparte. Consulte o datasheet para a pinagem.

O EVC816 tem protocolo de comunicação definido?

A ficha não informa protocolo. M12 e a codificação A descrevem a interface física, mas não bastam para confirmar compatibilidade de comunicação.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento mecânico do conector M12 indicada na ficha; não identifica, por si só, um protocolo de comunicação.

Terminais parafusados

Tipo de terminação elétrica em que os condutores são fixados por parafusos dentro do conector.

Grau de proteção IP

Classificação de proteção do invólucro indicada para o produto; sua aplicação depende das condições de montagem e uso.

FKM

Material especificado para a vedação do conector.

Torque de aperto

Faixa de torque indicada para o aperto do conector; deve-se respeitar também o limite máximo da contraparte.
