Conector M12 IFM EVC816 - 5 Pinos, IP69K

Pré-visualizar: EVC816 IFM - Conector M12 Reto IFM Automação Industrial 5 Pinos, IP69K, Ouro

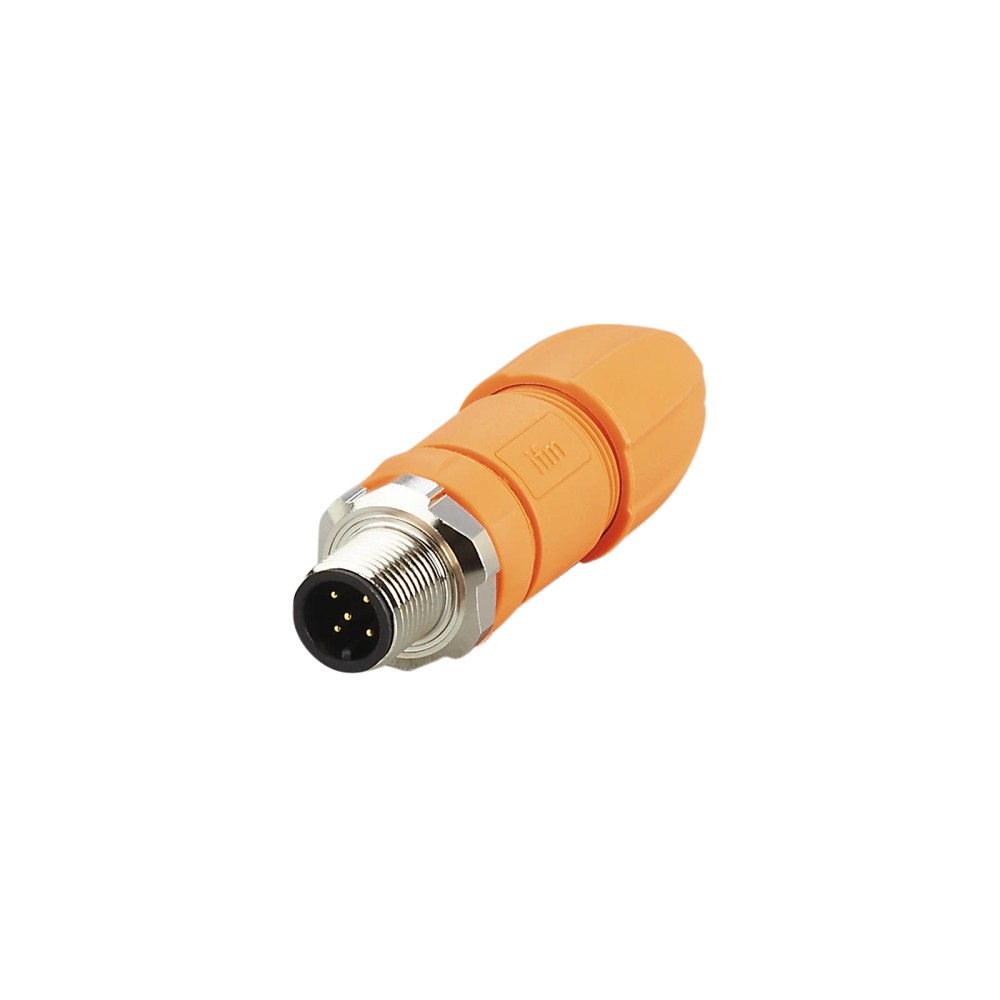

EVC816 IFM - Conector M12 Reto IFM Automação Industrial 5 Pinos, IP69K, Ouro

Imagem meramente ilustrativa

R$ 202,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC816
EAN: 4021179321914
NCM do produto: 85369090

Destaques do Produto Padrão de conexão M12...mais

Fechar menu

Saiba mais sobre: "EVC816 IFM - Conector M12 Reto IFM Automação Industrial 5 Pinos, IP69K, Ouro"

Destaques do Produto

Padrão de conexão

M12 reto, codificação A, 5 contatos

Tensão máxima de operação

Inferior a 60 V AC/DC

Capacidade de carga total

4 A a 40 °C

Terminação dos condutores

Terminais parafusados, 0,25...1 mm² (AWG 23...17)

Diâmetro do cabo

Revestimento Ø 3,5...6 mm

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC816 IFM - Conector M12 Reto IFM Automação Industrial 5 Pinos, IP69K, Ouro

O EVC816 é um conector plugável M12 reto, com 5 contatos, destinado a conexões elétricas em aplicações industriais e de automação. Possui contatos dourados, tensão de operação inferior a 60 V AC/DC e grau de proteção informado como IP65, IP67, IP68 e IP69K. O conector utiliza terminais parafusados e é isento de silicone.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC816
Tipo	Plugável; conector macho customizável
Conexão	1 x M12, reto, codificação A
Contatos	5, dourados
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	4 A (a 40 °C)
Grau de proteção	IP65, IP67, IP68, IP69K
Terminais parafusados	0,25...1 mm²; AWG 23...17
Faixa de diâmetro do revestimento do cabo	Ø 3,5...6 mm
Temperatura ambiente	-25...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requerem conector M12 reto, codificação A, com 5 contatos.
Montagem de cabo em terminais parafusados, com condutores de 0,25...1 mm² (AWG 23...17) e revestimento externo de Ø 3,5...6 mm.
Aplicações dentro dos limites informados de tensão (< 60 V AC/DC), capacidade de carga total (4 A a 40 °C) e temperatura ambiente (-25...90 °C).

⚠ Considere outro se precisa de:

Não especificado: a ficha não identifica protocolos, dispositivos ou aplicações incompatíveis. Confirme o padrão de conexão, a pinagem e os limites elétricos requeridos pelo equipamento antes da montagem.

APLICAÇÕES E USO

Uso indicado no cadastro: aplicações industriais e automação industrial, em conexões que correspondam a M12 reto, codificação A e 5 contatos.
Pode ser considerado para montagem de cabo com terminais parafusados, desde que os condutores sejam de 0,25...1 mm², o revestimento tenha Ø 3,5...6 mm e os limites elétricos e ambientais sejam respeitados.
A ficha declara graus de proteção IP65, IP67, IP68 e IP69K. A condição de vedação depende da montagem correta e da contraparte compatível; consulte as instruções do fabricante para as condições específicas de cada grau.
A adequação a um dispositivo ou protocolo específico não está identificada no cadastro. Confirme pinagem e requisitos da interface antes da instalação.

COMO ESCOLHER

Antes de comprar o EVC816 IFM - Conector M12 Reto IFM Automação Industrial 5 Pinos, IP69K, Ouro, verifique estes pontos:

Escolha o EVC816 quando

A instalação exigir conexão M12 reta, codificação A, de 5 contatos, terminais parafusados e cabo com revestimento de Ø 3,5...6 mm. Verifique também se a tensão, a corrente total e a temperatura de operação permanecem nos limites especificados.

Considere outra configuração quando

O equipamento exigir formato, codificação, quantidade de contatos ou método de terminação diferente dos informados para este modelo. A ficha não apresenta alternativas específicas; valide a referência adequada com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVC816	Identificação do produto.
Tipo de produto	Plugável; conector macho customizável	Categoria e configuração declaradas na ficha.
Aplicação	Aplicações industriais e automação industrial	Uso indicado no cadastro do produto.
Marca	IFM	Fabricante indicado no anúncio.
SKU	EVC816	Código de referência do anúncio.
Part number do catálogo	SSTGH050MSSFKPG	Referência apresentada no dataset do catálogo; o anúncio identifica o produto como EVC816.
GTIN	4021179321914	Identificador comercial informado.
Categoria	Tecnologia de conexão; conectores / conexão elétrica	Classificação do produto no cadastro.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de operação declarado; não exceder.
Capacidade de carga total	4 A a 40 °C	Capacidade informada sob a condição de temperatura indicada.
Classe de proteção	II	Classificação indicada na ficha.
Contatos	5, dourados	Quantidade e acabamento dos contatos da conexão M12.

Conexões elétricas
Conexão do conector	1 x M12, reto, codificação A	Formato e codificação mecânica declarados; confirme também a pinagem elétrica do dispositivo correspondente.
Terminação dos condutores	Terminais parafusados	Método de ligação dos condutores ao conector.
Seção dos condutores	0,25...1 mm²; AWG 23...17	Faixa de seção compatível com os terminais parafusados.
Diâmetro do revestimento do cabo	Ø 3,5...6 mm	Faixa indicada para o revestimento externo do cabo.
Torque máximo de aperto	0,6...1,2 Nm	Faixa informada para o bloqueio; observar o valor máximo da contraparte.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados na ficha; a proteção efetiva depende da montagem correta e das condições de uso correspondentes.
Corpo	PA 6.6, laranja	Material e cor informados para o corpo do conector.
Bloqueio / porca	Latão, niquelado	Material informado para o elemento de bloqueio.
Vedação	FKM	Material da vedação declarado.
Isento de silicone	Sim	Característica especial informada.
Contatos banhados a ouro	Sim	Acabamento dos contatos informado pelo fabricante.

Condições ambientais
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-25...55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada para as condições climáticas de armazenamento.

Dados físicos e fornecimento
Peso	30,5 g	Valor informado no dataset do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Acessórios incluídos	Não especificados	A ficha não relaciona acessórios fornecidos.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. O conector apresenta conexão M12 reta, codificação A e 5 contatos; a compatibilidade elétrica depende da atribuição dos pinos e dos requisitos do dispositivo conectado.

Conexões

Elétrica Conexão elétrica por terminais parafusados para condutores de 0,25...1 mm² (AWG 23...17). Cabo com revestimento externo de Ø 3,5...6 mm. Tensão de operação < 60 V AC/DC e capacidade de carga total de 4 A a 40 °C. Conector M12 reto, codificação A, 5 contatos dourados. Confirmar pinagem com a documentação do equipamento conectado.

Processo Conexão elétrica M12, reta, codificação A. Não é uma conexão de processo para fluidos informada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acoplamento com interface M12 de codificação A e 5 contatos, com pinagem compatível	✓	A ficha especifica conexão M12 reta, codificação A e 5 contatos; a pinagem do equipamento deve ser verificada separadamente.
Circuito dentro dos limites de < 60 V AC/DC e até 4 A de capacidade de carga total a 40 °C	✓	Esses são os limites elétricos informados para o conector.
Montagem em cabo com condutores de 0,25...1 mm² e revestimento de Ø 3,5...6 mm	✓	As dimensões de condutores e revestimento correspondem às especificações de conexão indicadas.
Aplicação que exige protocolo específico ou pinagem não confirmada	✗	A ficha não identifica protocolos nem a atribuição dos pinos. A compatibilidade não pode ser confirmada sem consultar o esquema do fabricante e do equipamento.
Aplicação acima de 60 V AC/DC, acima da capacidade de carga informada ou fora de -25...90 °C	✗	Esses requisitos ultrapassam ou não atendem aos limites especificados para tensão, carga e temperatura ambiente.

INSTALAÇÃO

Como instalar o EVC816 IFM - Conector M12 Reto IFM Automação Industrial 5 Pinos, IP69K, Ouro

Confirme que a interface de acoplamento é M12 reta, codificação A e de 5 contatos, e verifique a pinagem no esquema do equipamento conectado.
Verifique se a tensão e a corrente previstas não ultrapassam os limites especificados para o conector.
Prepare um cabo com condutores de 0,25...1 mm² e revestimento externo de Ø 3,5...6 mm.
Introduza o cabo e conecte os condutores aos terminais parafusados conforme a pinagem validada; a ficha não informa a atribuição individual dos pinos.
Monte o conjunto de vedação e o bloqueio conforme a documentação do fabricante, observando o torque informado de 0,6...1,2 Nm e o limite da contraparte.
Antes de energizar, confira as conexões e o acoplamento; valide que a instalação opera dentro da faixa ambiental especificada.

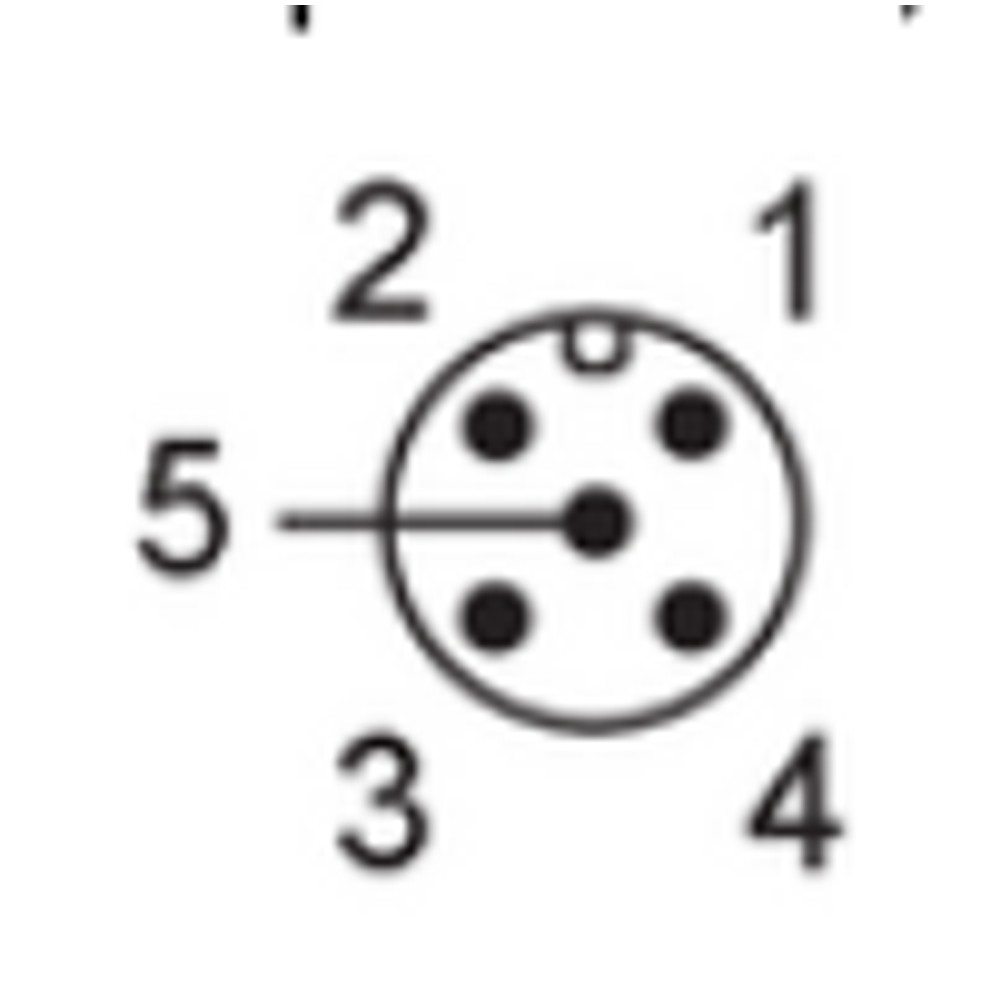

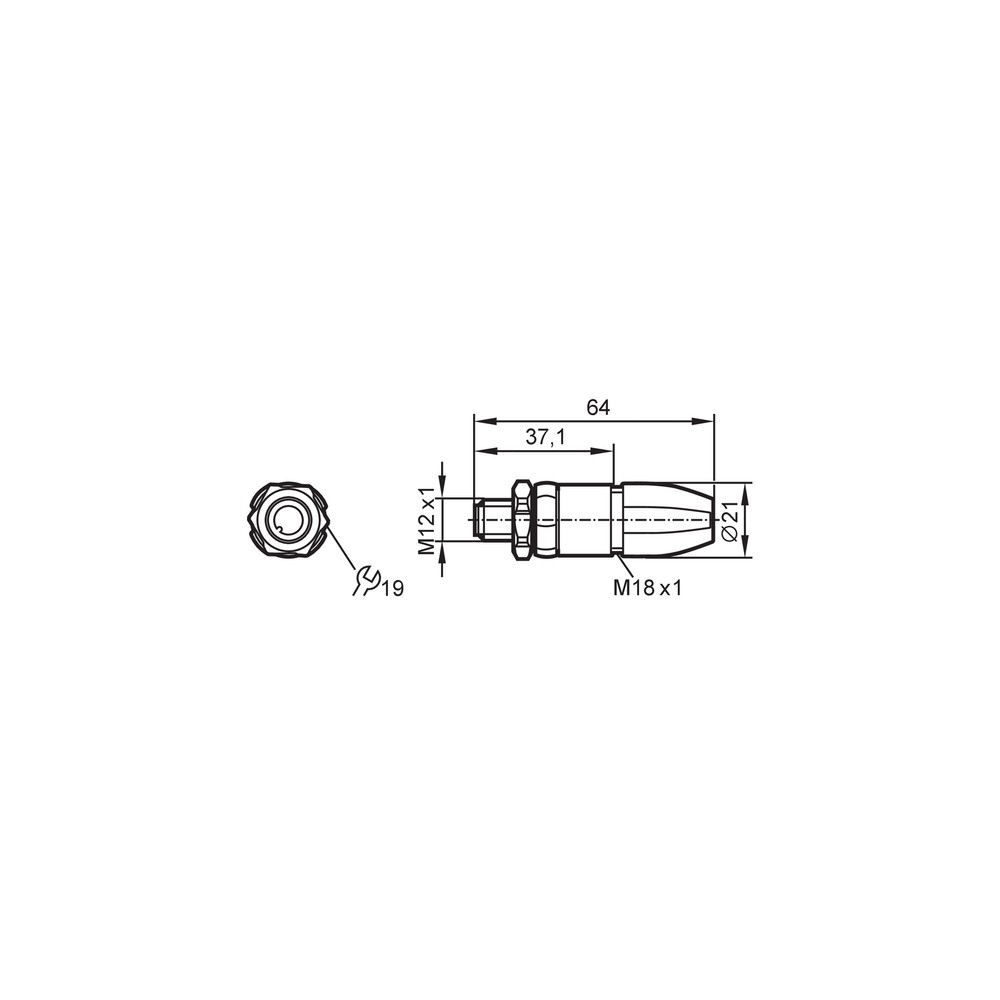

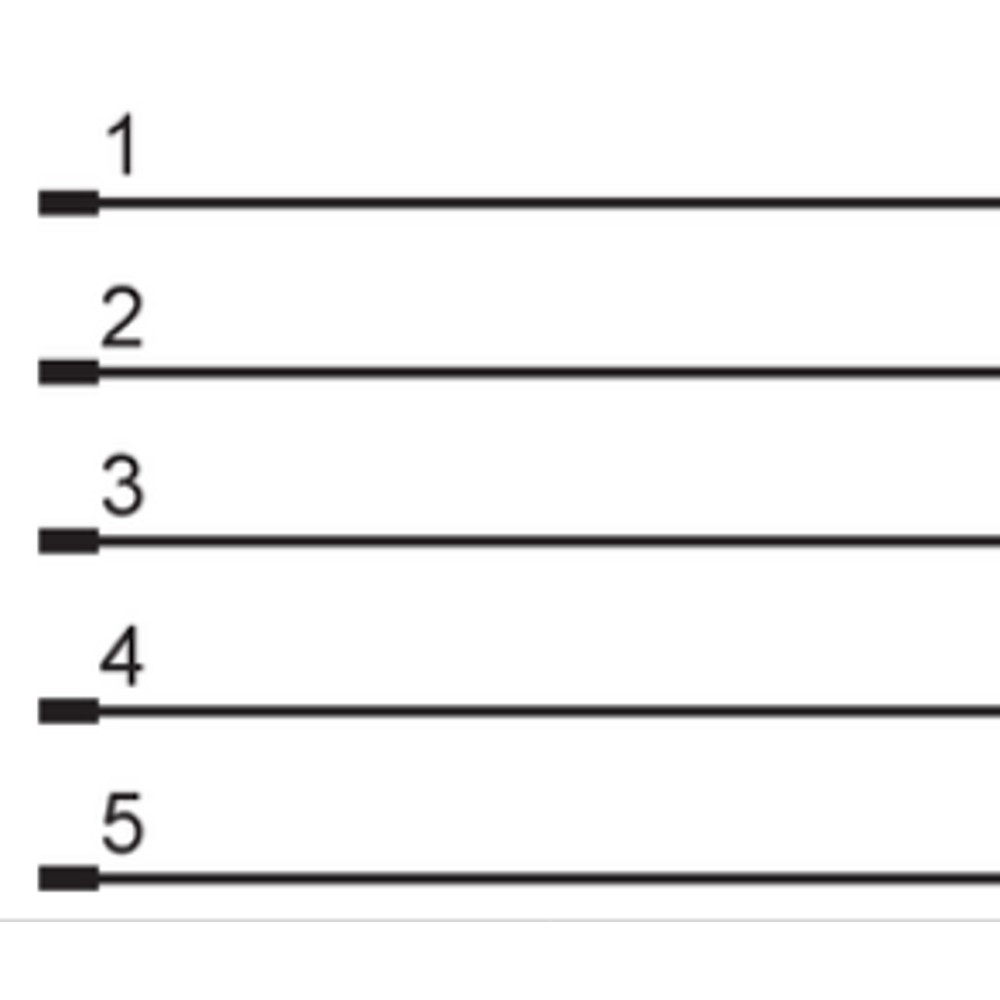

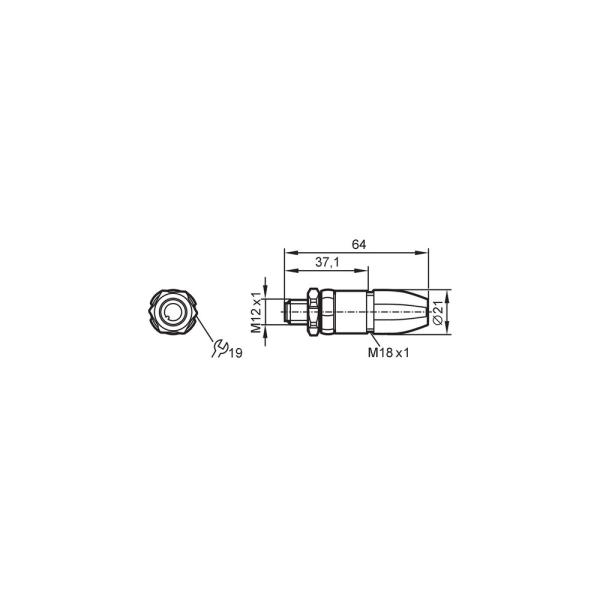

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ou o bloqueio não rosqueia corretamente.	A contraparte pode ter formato, codificação ou padrão de conexão diferente, ou o acoplamento pode estar desalinhado.	Confira se a contraparte é M12 reta, codificação A, e alinhe as interfaces sem forçar; verifique a especificação do equipamento.
O circuito não funciona após a montagem do cabo.	Ligação dos condutores em pinos incompatíveis com a pinagem do equipamento ou conexão incompleta nos terminais parafusados.	Compare cada condutor com o esquema de pinagem aplicável e confira a fixação nos terminais, com o circuito desenergizado.
Há interrupção ou aquecimento percebido durante a operação.	A carga pode exceder o limite informado ou pode haver conexão frouxa nos terminais.	Meça a corrente e compare-a com a capacidade de 4 A a 40 °C; inspecione a terminação e confirme a seção dos condutores.
Perda de vedação ou entrada de umidade no conjunto montado.	Montagem incorreta, contraparte incompatível ou cabo fora da faixa de diâmetro especificada podem comprometer o conjunto de conexão.	Inspecione o acoplamento, a vedação e o bloqueio; confirme cabo com revestimento de Ø 3,5...6 mm e consulte as instruções do fabricante para o grau de proteção requerido.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC816 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC816 e para que serve?

É um conector plugável M12 reto, de 5 contatos, destinado a conexões elétricas em aplicações industriais e de automação. A ficha informa contatos dourados e proteção IP65, IP67, IP68 e IP69K.

O que acompanha o EVC816?

A ficha indica 1 peça por embalagem e não relaciona acessórios incluídos. O cabo não é identificado como item fornecido.

O EVC816 funciona com qualquer dispositivo M12?

Não é possível afirmar compatibilidade universal: o produto é M12 reto, codificação A e 5 contatos, mas a pinagem do dispositivo precisa corresponder. A ficha não especifica protocolos de comunicação.

Posso usar este conector em uma aplicação acima de 60 V?

Não: a tensão de operação indicada é inferior a 60 V AC/DC. Para um circuito acima desse limite, selecione um componente cuja especificação elétrica atenda ao requisito.

Ele serve para cabo com revestimento maior que 6 mm?

A faixa informada para o revestimento do cabo é Ø 3,5...6 mm. A ficha não confirma compatibilidade com cabos fora dessa faixa.

O equipamento não funciona depois que montei o conector; o que verifico antes de trocar?

Verifique primeiro a pinagem em relação ao esquema do dispositivo e a fixação dos condutores nos terminais parafusados. A ficha do EVC816 não fornece a atribuição individual dos pinos.

O conector está aquecendo ou apresenta falhas; qual pode ser a causa?

Uma causa possível é corrente acima da capacidade informada ou uma terminação frouxa. Confira a corrente do circuito e a conexão dos condutores; a capacidade declarada é 4 A a 40 °C.

Devo comprar este conector ou um conjunto com cabo?

O cadastro descreve o EVC816 como plugável com terminais parafusados e informa 1 peça por embalagem, sem indicar cabo incluído. Se precisar de um conjunto com cabo montado, confirme uma versão fornecida nessa configuração.

Qual cuidado é importante durante a instalação?

Confirme a codificação e a pinagem antes de ligar os condutores, use cabo dentro das faixas especificadas e observe o torque de aperto de 0,6...1,2 Nm, sem exceder o limite da contraparte.

Como escolher entre o EVC816 e outro conector M12?

Compare formato, codificação, número de contatos, terminação, limites elétricos e dimensões do cabo com os requisitos da instalação. O EVC816 é especificado como M12 reto, codificação A, 5 contatos e terminais parafusados.

GLOSSÁRIO TÉCNICO

M12

Designação da conexão circular indicada para o conector; o EVC816 é especificado como M12 reto.

Codificação A

Identificação da configuração de acoplamento especificada para a conexão M12; confirme que a contraparte corresponde a ela.

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de agentes; a instalação e a contraparte influenciam o conjunto montado.

Terminal parafusado

Método de ligação em que o condutor é fixado por terminal com parafuso, respeitando a faixa de seção indicada.

FKM

Material indicado para a vedação do conector.
