Soquete Confeccionável IFM EVC814 M12

Pré-visualizar: EVC814 IFM - Soquete Confeccionável IFM M12 Automação Industrial 5 Pinos Reto IP69K

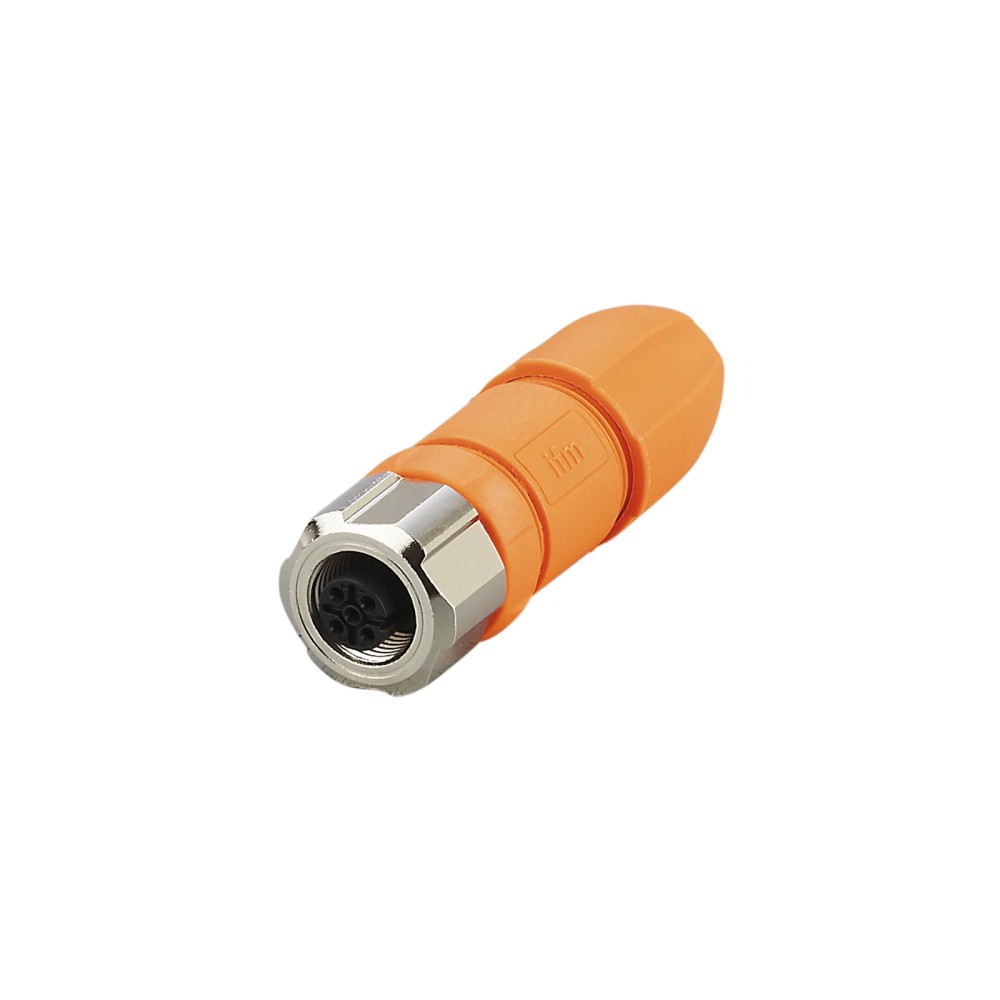

EVC814 IFM - Soquete Confeccionável IFM M12 Automação Industrial 5 Pinos Reto IP69K

Imagem meramente ilustrativa

R$ 202,44

Nossos preços são com impostos.

Sem estoque, prazo de entrega será maior

Referência do fabricante: EVC814
EAN: 4021179321891
NCM do produto: 85366990

Destaques do Produto Conector M12 reto,...mais

Fechar menu

Saiba mais sobre: "EVC814 IFM - Soquete Confeccionável IFM M12 Automação Industrial 5 Pinos Reto IP69K"

Destaques do Produto

Conector

M12 reto, codificação A, 5 contatos

Tensão

Inferior a 60 V AC/DC

Corrente

4 A (...40 °C)

Condutor

0,25...1 mm²

Diâmetro externo do cabo

3,5...6 mm

Proteção declarada

IP65, IP67, IP68, IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete confeccionável IFM EVC814 M12 reto, 5 pinos, codificação A, IP69K

O IFM EVC814 é um soquete confeccionável M12 reto, destinado à conexão em aplicações industriais e de automação. Possui 5 contatos banhados a ouro, codificação A e grau de proteção indicado de IP65, IP67, IP68 e IP69K. Aceita condutores de 0,25 a 1 mm² e cabos com diâmetro de 3,5 a 6 mm; a tensão de operação é inferior a 60 V AC/DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Soquete confeccionável
Conexão	M12 reto, codificação A
Contatos	5, banhados a ouro
Tensão de operação	< 60 V AC/DC
Corrente nominal	4 A (...40 °C)
Grau de proteção	IP65, IP67, IP68, IP69K
Seção transversal do condutor	0,25...1 mm²
Diâmetro do cabo	3,5...6 mm
Faixa de temperatura ambiente	-25...90 °C
Material do invólucro e vedação	PA 6.6 e FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de conexão M12 reta, codificação A, com 5 contatos, em aplicações industriais e de automação.
Aplicações cujos condutores estejam entre 0,25 e 1 mm² e cujo cabo tenha diâmetro de 3,5 a 6 mm.
Condições de operação dentro dos limites especificados de tensão, corrente e temperatura ambiente.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não for M12 reta, codificação A, com 5 contatos.
Não selecionar para condutores fora da faixa de 0,25 a 1 mm² ou cabos com diâmetro fora de 3,5 a 6 mm.
Não exceder a tensão de operação inferior a 60 V AC/DC nem a corrente nominal de 4 A (...40 °C).

APLICAÇÕES E USO

Aplicação declarada: conexão em sistemas industriais e de automação industrial; a ficha não identifica um equipamento específico.
Possibilidade inferida: montagem em circuito de baixa tensão que utilize interface M12 reta, codificação A, 5 contatos, respeitando tensão inferior a 60 V AC/DC, corrente de 4 A (...40 °C), seção dos condutores e diâmetro do cabo especificados.
Em ambientes com exposição que demande uma classificação IP indicada, confirme no datasheet as condições de montagem necessárias para IP65, IP67, IP68 ou IP69K; a classificação não deve ser presumida sem instalação adequada.
Limitação: a ficha não informa protocolo de comunicação, pinagem funcional nem compatibilidade com um modelo específico de sensor, atuador ou controlador.

COMO ESCOLHER

Antes de comprar o Soquete confeccionável IFM EVC814 M12 reto, 5 pinos, codificação A, IP69K, verifique estes pontos:

Escolha o EVC814

Quando a instalação exigir um soquete confeccionável M12 reto, codificação A e 5 contatos, com cabo de 3,5 a 6 mm e condutores de 0,25 a 1 mm². Verifique também os limites elétricos e ambientais da aplicação.

Busque outra configuração de conexão

Se a interface exigir outra codificação, quantidade de contatos ou geometria de conector, compare com a especificação necessária: esses requisitos não correspondem à configuração declarada do EVC814.

Confirme as condições de instalação

Para aplicações que dependam de uma classificação IP específica, valide a montagem e as condições de uso com o datasheet do fabricante; a ficha informa IP65, IP67, IP68 e IP69K, sem detalhar neste cadastro os procedimentos de montagem associados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM / ifm electronic	Marca informada para o produto.
Modelo e SKU	EVC814	Identificação do produto no anúncio.
GTIN	4021179321891	Identificador comercial informado.
Part number do anúncio	EVC814	Código do anúncio; o catálogo também informa SDOGH050MSSFKPG como part number associado.
Categoria	Tecnologia de conexão; soquete confeccionável	Classificação do componente.
Quantidade por embalagem	1 peça	Unidade de fornecimento informada.
Peso	42,6 g	Peso informado no cadastro técnico.

Área de aplicação
Aplicação informada	Aplicações industriais / automação industrial	Uso descrito no cadastro; não especifica equipamento ou protocolo.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de tensão informado; não exceder.
Corrente nominal / capacidade de carga total	4 A (...40 °C)	Valor declarado para a condição de temperatura indicada.
Classe de proteção	II	Classificação elétrica informada na ficha.
Contatos	5, banhados a ouro	Número e acabamento dos contatos.

Conexão elétrica
Tipo e geometria do conector	1 x M12, reto	Configuração de conexão declarada.
Codificação	A	Codificação do conector; confirmar correspondência com a interface do equipamento.
Terminais parafusados / seção transversal	0,25...1 mm²; AWG 23...17	Faixa de condutores informada para terminação.
Diâmetro do cabo	3,5...6 mm	Faixa de diâmetro externo do cabo indicada.
Torque máximo de aperto	0,6...1,2 Nm	Faixa de torque informada para o bloqueio/conexão; observar instruções do fabricante.

Materiais e construção
Material do invólucro	PA 6.6	Material declarado para o corpo.
Corpo	PA 6.6, laranja	Descrição de construção informada no cadastro técnico.
Material da porca/bloqueio	Latão, niquelado	Material da porca de bloqueio.
Material da vedação	FKM	Material de vedação especificado.
Sem silicone	Sim	Característica especial declarada.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Classes de proteção listadas na ficha; a montagem e as condições para atingir cada classe devem ser verificadas no datasheet.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente declarada para operação.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade de armazenamento indicada.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência informada para outras condições climáticas de armazenamento.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade de comunicação depende do equipamento conectado e da pinagem aplicável; consulte o datasheet.

Conexões

Elétrica Soquete M12 reto, codificação A, com 5 contatos. Tensão de operação < 60 V AC/DC; corrente nominal de 4 A (...40 °C). Terminais para condutores de 0,25...1 mm²; cabo com diâmetro de 3,5...6 mm.

Processo Conexão elétrica M12; não é informada conexão de processo mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12, codificação A, 5 contatos, e requisitos elétricos dentro dos limites declarados	✓	A configuração mecânica e o número de contatos correspondem; confirme a pinagem e a função elétrica no datasheet do equipamento.
Instalação com cabo de 3,5...6 mm e condutores de 0,25...1 mm²	✓	As dimensões do cabo e a seção dos condutores estão dentro das faixas especificadas.
Circuito que exige tensão igual ou superior a 60 V AC/DC	✗	A tensão de operação declarada para o soquete é inferior a 60 V AC/DC.
Aplicação que exige corrente acima de 4 A na condição indicada	✗	A capacidade de carga total informada é 4 A (...40 °C); a ficha não sustenta operação acima desse valor.
Conexão M12 de outra codificação, outra quantidade de contatos ou formato não reto	✗	A configuração declarada é M12 reto, codificação A, com 5 contatos.

INSTALAÇÃO

Como instalar o Soquete confeccionável IFM EVC814 M12 reto, 5 pinos, codificação A, IP69K

Confirme que a interface requerida é M12 reta, codificação A, com 5 contatos, e valide a pinagem no datasheet do equipamento conectado.
Selecione um cabo com diâmetro externo de 3,5 a 6 mm e condutores de 0,25 a 1 mm².
Prepare e conecte os condutores aos terminais parafusados conforme o esquema e as instruções do fabricante; a pinagem não está reproduzida neste cadastro.
Monte o cabo e os componentes de vedação conforme o datasheet, preservando o assentamento da vedação FKM.
Aperte o bloqueio dentro da faixa de torque informada de 0,6 a 1,2 Nm, seguindo as instruções aplicáveis do fabricante.
Antes de energizar, verifique a continuidade, a correspondência dos contatos e a compatibilidade dos limites de tensão e corrente com o circuito.

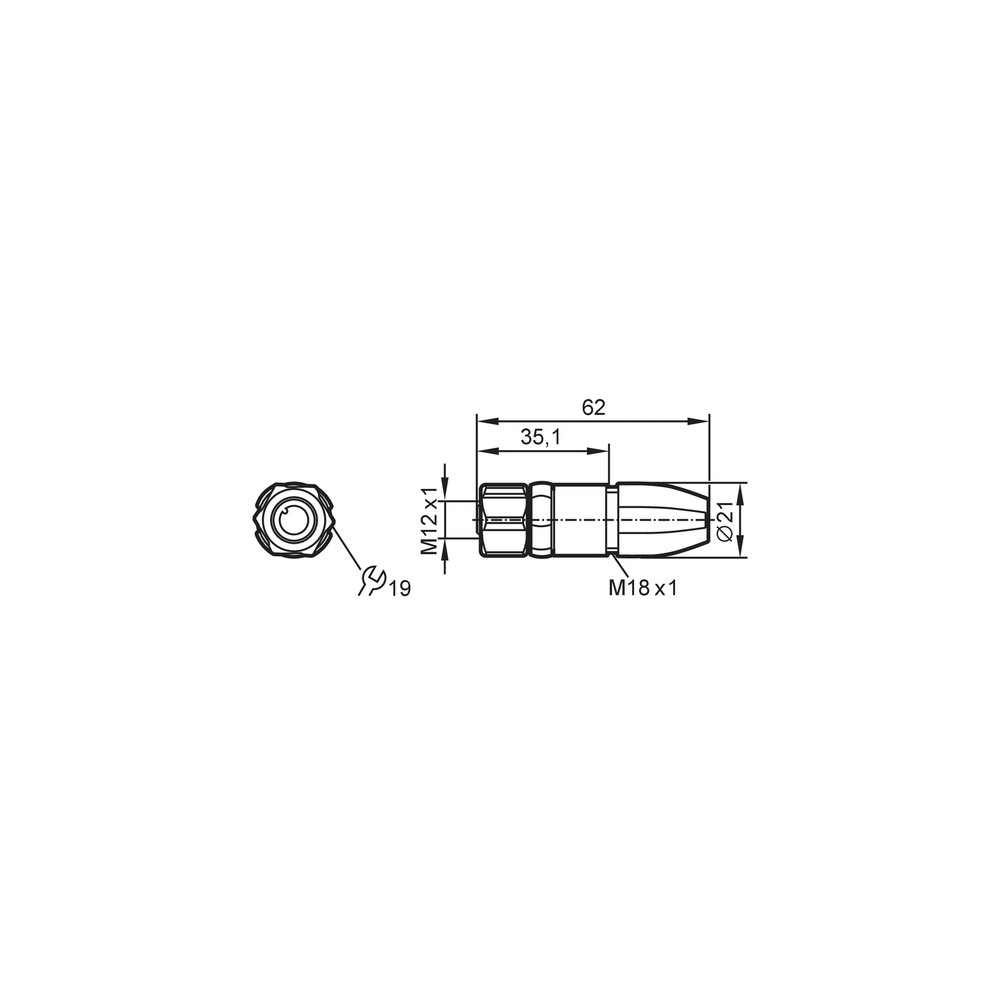

Desenho Dimensional

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O circuito conectado não estabelece continuidade.	Condutor mal preso no terminal, conexão incompleta ou pinagem divergente da interface conectada.	Com o circuito desenergizado, confira a terminação dos condutores e teste continuidade contato a contato conforme o esquema do fabricante.
O cabo não se acomoda ou a vedação não fecha corretamente.	Diâmetro externo do cabo fora da faixa especificada ou montagem incorreta dos componentes de vedação.	Meça o diâmetro externo do cabo e compare com a faixa de 3,5 a 6 mm; confira a sequência de montagem no datasheet.
A conexão apresenta aquecimento ou interrupções sob carga.	Corrente acima do valor nominal, contato inadequado ou terminação frouxa.	Verifique a corrente do circuito frente ao limite de 4 A (...40 °C), inspecione a terminação e confirme o aperto conforme as instruções do fabricante.
Há ingresso de umidade na conexão instalada.	Vedação mal assentada, montagem incorreta ou condição de uso que não corresponde à classe IP requerida.	Inspecione o assentamento da vedação FKM e a montagem do conector; consulte o datasheet para os requisitos associados à classificação IP pretendida.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVC814 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC814 e em que conexão ele é usado?

É um soquete confeccionável M12 reto, codificação A, com 5 contatos, destinado a aplicações industriais e de automação. A ficha não especifica protocolo ou dispositivo determinado.

Que cabo e condutores posso usar nesse soquete?

A ficha indica cabo com diâmetro de 3,5 a 6 mm e condutores de 0,25 a 1 mm² (AWG 23...17).

O que não posso conectar por causa do limite elétrico?

Não use em circuito cuja tensão seja igual ou superior a 60 V AC/DC nem exceda a capacidade declarada de 4 A (...40 °C). Confira também os limites do equipamento conectado.

Ele serve para cabo com diâmetro menor que 3,5 mm ou maior que 6 mm?

A faixa de cabo especificada é de 3,5 a 6 mm. A ficha não declara compatibilidade fora dessa faixa.

O conector está montado, com cabo e acessórios, ou é confeccionável?

O produto é identificado como soquete confeccionável, e a quantidade indicada é 1 peça. A ficha não lista cabo ou acessórios adicionais como itens incluídos.

O EVC814 funciona com qualquer equipamento M12?

Não é possível afirmar compatibilidade com qualquer equipamento M12. Confirme codificação A, 5 contatos, pinagem e requisitos elétricos na documentação dos dois dispositivos.

O circuito não dá continuidade depois da montagem; o que verifico antes de trocar o soquete?

Com o circuito desenergizado, confira se os condutores estão firmes nos terminais e se a pinagem corresponde ao esquema do equipamento. Depois, teste continuidade contato a contato.

A conexão esquenta ou falha quando o equipamento opera; qual é a causa provável?

Verifique primeiro se a corrente excede 4 A (...40 °C), se há terminação frouxa ou contato inadequado. Compare a carga real com os limites do soquete e inspecione as conexões antes de substituir a peça.

É melhor comprar o soquete confeccionável ou um cabo já montado?

O EVC814 é a opção descrita para confeccionar uma conexão M12 no cabo dentro das faixas especificadas. A ficha não informa uma alternativa montada específica; compare a configuração necessária e a documentação do fabricante antes de escolher.

Qual cuidado devo tomar ao apertar a conexão?

A ficha informa torque de aperto de 0,6 a 1,2 Nm. Siga também a sequência de montagem e as orientações do datasheet para preservar a conexão e a vedação.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento do conector M12, que deve corresponder à interface do dispositivo conectado. (Ref.: codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro sob condições de ensaio e montagem especificadas; a ficha lista IP65, IP67, IP68 e IP69K. (Ref.: grau de proteção)

Seção transversal do condutor

Área nominal do condutor elétrico, usada para verificar compatibilidade com os terminais. (Ref.: 0,25...1 mm²)

FKM

Material elastomérico indicado para a vedação do soquete. (Ref.: material da vedação)

Torque de aperto

Valor de torque indicado para o aperto do bloqueio/conexão durante a montagem. (Ref.: 0,6...1,2 Nm)
