Conector M12 Angular IFM EVC813

Pré-visualizar: EVC813 IFM - Conector M12 Angular IFM Automação Industrial 4 Polos Banhado a Ouro

EVC813 IFM - Conector M12 Angular IFM Automação Industrial 4 Polos Banhado a Ouro

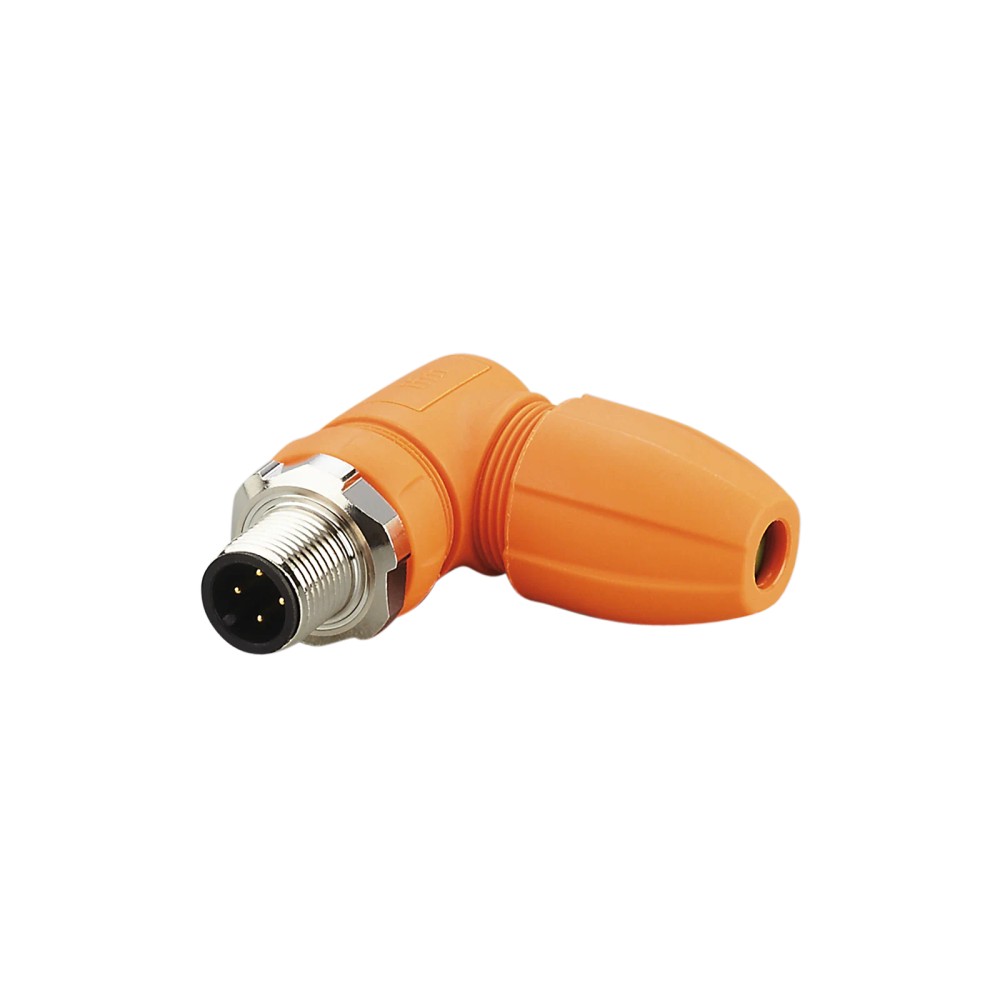

Imagem meramente ilustrativa

R$ 189,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC813
EAN: 4021179321884
NCM do produto: 85369090

Destaques do Produto Interface mecânica...mais

Fechar menu

Saiba mais sobre: "EVC813 IFM - Conector M12 Angular IFM Automação Industrial 4 Polos Banhado a Ouro"

Destaques do Produto

Interface mecânica

M12 angular, codificação A

Polos

4 contatos

Terminação elétrica

Terminais parafusados

Cabo aceito

Diâmetro externo de 3,5 a 6 mm

Limites elétricos

< 250 V AC / < 300 V DC; 4 A (...40 °C)

Ambiente

Temperatura ambiente de -25 a 90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC813 IFM — Conector M12 angular, 4 polos, contatos banhados a ouro

O IFM EVC813 é um conector M12 angular plugável para conexões em aplicações industriais e de automação. Possui codificação A, 4 contatos banhados a ouro e grau de proteção indicado como IP65, IP67, IP68 e IP69K. A conexão elétrica é feita por terminais parafusados, com condutores de 0,25 a 1 mm².

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC813
Conexão	1 x M12 angular, codificação A
Número de contatos	4; contatos banhados a ouro
Tensão de operação	< 250 V AC / < 300 V DC
Corrente de carga	4 A (...40 °C)
Grau de proteção	IP65, IP67, IP68, IP69K
Seção dos condutores	0,25 a 1 mm²; AWG 23 a 17
Diâmetro do cabo	3,5 a 6 mm
Temperatura ambiente	-25 a 90 °C
Materiais	Corpo PA 6.6; porca de latão niquelado; vedação FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requerem interface M12 angular, codificação A e 4 contatos, desde que o equipamento correspondente use a mesma configuração mecânica e elétrica.
Montagens com cabo de 3,5 a 6 mm de diâmetro e condutores de 0,25 a 1 mm².
Instalações cujos limites elétricos, temperatura ambiente e condições de proteção estejam dentro dos valores especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não for M12 angular com codificação A e 4 contatos.
Não utilizar com cabo fora do diâmetro externo de 3,5 a 6 mm ou condutores fora de 0,25 a 1 mm² sem confirmação de compatibilidade no datasheet.
Não exceder os limites indicados de tensão, corrente ou temperatura; confirmar a aplicação e as condições de montagem no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexão plugável em aplicações industriais e de automação industrial.
Possibilidade de uso: ligação a dispositivo com interface M12 angular, codificação A e 4 contatos, desde que a atribuição elétrica dos contatos e os limites do circuito sejam compatíveis; confirme no datasheet e na documentação do equipamento.
Em ambientes sujeitos a entrada de água ou poeira, considere os graus IP declarados somente com o conector instalado corretamente e dentro das condições aplicáveis. A ficha não especifica condições detalhadas de montagem para cada grau.

COMO ESCOLHER

Antes de comprar o EVC813 IFM — Conector M12 angular, 4 polos, contatos banhados a ouro, verifique estes pontos:

Escolha o EVC813 quando

A instalação exigir conexão M12 angular, codificação A, 4 contatos e terminação por parafusos, com cabo de 3,5 a 6 mm e condutores de 0,25 a 1 mm².

Verifique antes de selecionar

Confirme o padrão mecânico e a codificação do equipamento, a disposição elétrica dos contatos e os limites de tensão, corrente e temperatura. O formato M12, isoladamente, não comprova compatibilidade elétrica.

Procure outra configuração quando

O equipamento exigir outra codificação, número de contatos, orientação do conector ou método de terminação. A ficha disponível não identifica modelos alternativos compatíveis; consulte o fabricante para definir a substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante na ficha do produto.
Modelo / SKU / Part Number	EVC813	Código de identificação do conector.
GTIN	4021179321884	Identificador comercial informado no anúncio.
Categoria	Tecnologia de conexão; conector plugável	Classificação apresentada nos dados do produto.
Aplicação informada	Aplicações industriais e automação industrial	Descrição geral de aplicação disponível na ficha.

Conexão e contatos
Tipo de conexão	1 x M12, angular	Formato e interface declarados para o conector.
Codificação	A	Identificação da codificação mecânica do conector.
Número de contatos	4	Quantidade de contatos declarada.
Revestimento dos contatos	Dourado	Os contatos são especificados como banhados a ouro.
Tipo de produto	Plugável	Classificação de montagem fornecida pelo fabricante.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão apresentados nos dados técnicos.
Tensão de operação no anúncio	< 250 V AC	Atributo prioritário do anúncio; a ficha técnica também informa o limite em DC.
Capacidade de carga	4 A (...40 °C)	Valor de corrente informado com referência de temperatura até 40 °C.
Classe de proteção	II	Classe de proteção declarada na ficha.

Conexão elétrica e cabos
Terminação	Terminais parafusados	Método de conexão elétrica dos condutores.
Seção dos condutores	0,25 a 1 mm²	Faixa de seção informada para os condutores.
Faixa AWG	AWG 23 a 17	Equivalência de bitola indicada na ficha.
Diâmetro externo do cabo	3,5 a 6 mm	Faixa declarada para o revestimento externo do cabo.
Torque máximo de aperto	0,6 a 1,2 Nm	Faixa indicada para o aperto; seguir as instruções do fabricante.

Proteção e materiais
Grau de proteção	IP65; IP67; IP68; IP69K	Graus de proteção declarados; a condição depende da montagem correta e das condições de ensaio aplicáveis.
Material do corpo / invólucro	PA 6.6	Material informado para o corpo do conector.
Material da porca / bloqueio	Latão niquelado	Material declarado para o elemento de bloqueio.
Material da vedação	FKM	Material especificado para a vedação.
Livre de silicone	Sim	Característica declarada na ficha.

Condições ambientais e armazenamento
Temperatura ambiente	-25 a 90 °C	Faixa operacional de temperatura ambiente informada.
Temperatura de armazenamento	-25 a 55 °C	Faixa de temperatura indicada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para as condições climáticas de armazenamento.

Dados físicos e comerciais
Peso	33,6 g	Peso informado nos dados técnicos do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.90.90	Código de classificação fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de comunicação não pode ser confirmada apenas pela interface M12.

Conexões

Elétrica Terminais parafusados; seção de condutores de 0,25 a 1 mm² (AWG 23 a 17); diâmetro externo do cabo de 3,5 a 6 mm. Limites informados: < 250 V AC / < 300 V DC e capacidade de carga de 4 A (...40 °C). Confirmar a atribuição dos contatos no datasheet e no dispositivo conectado.

Processo Conexão elétrica M12 angular, codificação A, 4 contatos. A ficha não informa conexão de processo mecânico.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 angular, codificação A e 4 contatos, com atribuição elétrica correspondente	✓	A interface e a quantidade de contatos correspondem; a compatibilidade elétrica ainda depende da atribuição dos pinos e dos limites do circuito.
Equipamento com M12, mas com codificação ou número de contatos diferentes	✗	A codificação A e os 4 contatos fazem parte da configuração declarada do conector; a compatibilidade mecânica não deve ser presumida.
Circuito dentro dos limites de tensão e corrente informados, com condutores e cabo dentro das faixas especificadas	✓	As condições estão alinhadas às especificações disponíveis; verifique também a distribuição dos contatos e a montagem.
Aplicação que requer protocolo de comunicação específico confirmado pelo conector	✗	A ficha não declara protocolo. A compatibilidade de comunicação precisa ser verificada com o equipamento e o fabricante.

INSTALAÇÃO

Como instalar o EVC813 IFM — Conector M12 angular, 4 polos, contatos banhados a ouro

Desenergize o circuito e confirme que os limites elétricos da aplicação são compatíveis com o conector.
Verifique se o equipamento possui interface M12 angular, codificação A e 4 contatos; confirme a atribuição elétrica no datasheet do equipamento.
Prepare um cabo com diâmetro externo de 3,5 a 6 mm e condutores de 0,25 a 1 mm².
Insira os condutores nos terminais parafusados conforme a atribuição indicada na documentação aplicável.
Aperte os terminais e o elemento de bloqueio conforme as instruções do fabricante, respeitando o torque informado de 0,6 a 1,2 Nm onde aplicável.
Inspecione a montagem, o assentamento da vedação e o acoplamento antes de energizar; verifique o funcionamento e a proteção exigida pela instalação.

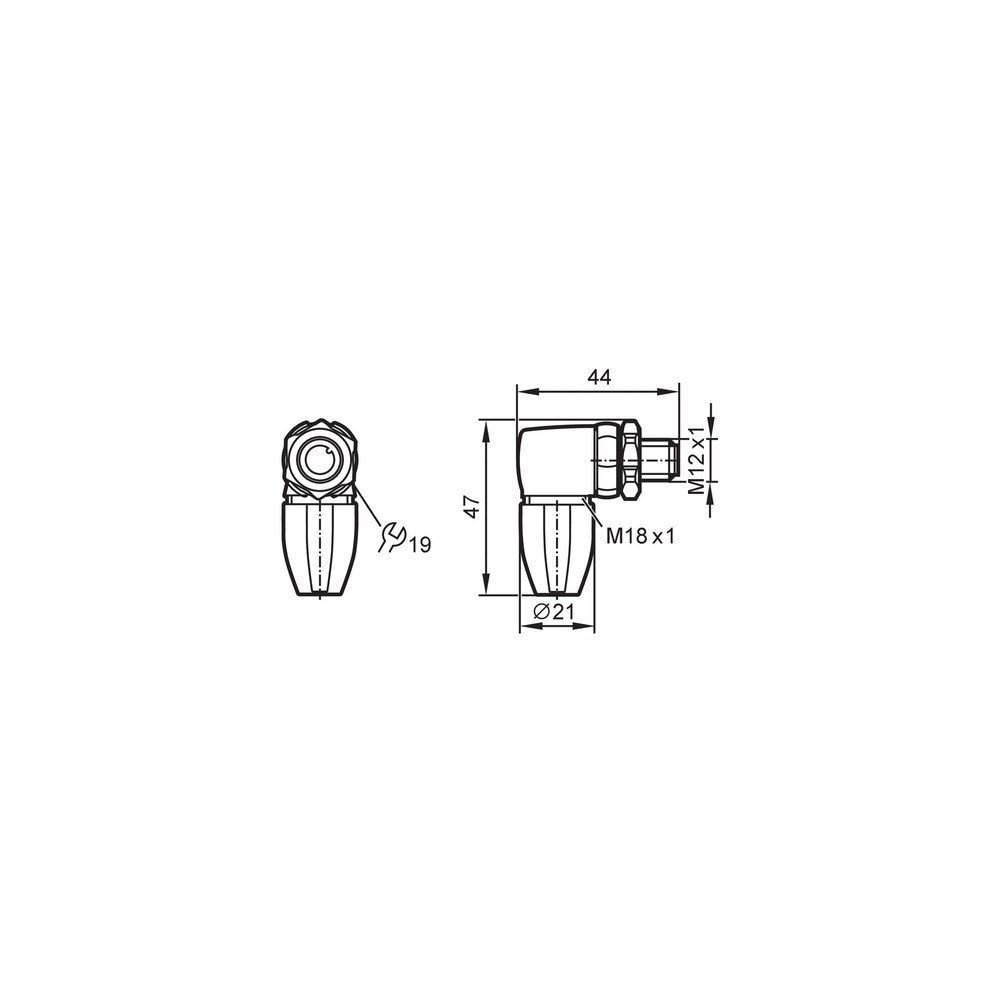

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento não reconhece o sensor ou não há sinal após a conexão.	Atribuição dos condutores aos contatos incorreta ou incompatibilidade elétrica com o dispositivo.	Desenergize o circuito e compare a ligação de cada condutor com o pinout do datasheet do equipamento e do conector; confirme a continuidade antes de energizar.
O cabo fica solto ou não é retido corretamente.	Diâmetro externo do cabo fora da faixa especificada ou montagem inadequada do conjunto de fixação.	Meça o diâmetro externo do cabo e confira se está entre 3,5 e 6 mm; inspecione a montagem e consulte as instruções do fabricante.
Há interrupções elétricas ao movimentar o cabo ou o conjunto.	Condutor mal fixado no terminal parafusado ou conexão incompleta.	Desenergize o circuito, inspecione os terminais e confirme a fixação dos condutores conforme o datasheet; verifique continuidade com instrumento adequado.
Há ingresso de umidade ou perda de vedação no ponto de conexão.	Acoplamento incompleto, vedação mal assentada ou condição de instalação fora das condições aplicáveis ao grau IP declarado.	Inspecione o acoplamento, o assentamento da vedação e eventuais danos; compare a instalação com as orientações do fabricante antes de substituir o conector.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVC813 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC813 e para que serve?

É um conector M12 angular plugável, com codificação A e 4 contatos, destinado a conexões em aplicações industriais e de automação. A ficha informa terminais parafusados para ligação dos condutores.

O EVC813 serve em qualquer equipamento com conector M12?

Não é possível confirmar apenas pelo formato M12. Confira a codificação A, os 4 contatos, a orientação mecânica e a atribuição elétrica do equipamento.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Consulte o fornecedor se precisar confirmar o conteúdo físico da embalagem.

Posso usar o EVC813 em um equipamento que pede outra codificação ou mais contatos?

A ficha especifica codificação A e 4 contatos. Não selecione para uma configuração diferente sem confirmação do fabricante sobre compatibilidade mecânica e elétrica.

Este conector serve para cabo de qualquer espessura?

Não. A faixa indicada para o diâmetro externo do cabo é de 3,5 a 6 mm, e a seção dos condutores deve estar entre 0,25 e 1 mm².

O que verificar se a conexão está montada, mas o equipamento não funciona?

Verifique primeiro a atribuição dos contatos e a continuidade dos condutores com o circuito desenergizado. Confirme também que a tensão e a corrente da aplicação estão dentro dos limites informados.

O que pode causar entrada de umidade no conector?

Uma causa possível é o acoplamento incompleto ou a vedação mal assentada. Inspecione a montagem e consulte as condições de instalação do fabricante antes de concluir que o conector precisa ser substituído.

É melhor comprar o conector avulso ou um kit?

A ficha apresenta o EVC813 como uma peça por embalagem e não informa a composição de kits. Se forem necessários cabos ou outros acessórios, confirme a disponibilidade e a compatibilidade separadamente.

Como escolher entre o EVC813 e outro conector M12?

Compare a orientação, a codificação, o número de contatos, a terminação, o diâmetro do cabo e os limites elétricos. O EVC813 corresponde à configuração angular, codificação A, 4 contatos e terminais parafusados.

Que cuidados devo tomar ao instalar o EVC813?

Desenergize o circuito, confira a ligação dos contatos e use cabo dentro das faixas indicadas. Siga o datasheet para a montagem, o aperto e a verificação do acoplamento.

GLOSSÁRIO TÉCNICO

M12

Interface de conexão circular identificada na ficha como conexão M12 angular.

Codificação A

Identificação da configuração de encaixe declarada para a conexão M12; deve corresponder à interface do equipamento.

Grau de proteção IP

Classificação de proteção declarada para o invólucro contra ingresso, conforme condições aplicáveis de montagem e ensaio.

Seção do condutor

Área transversal do condutor usada para verificar se o fio se enquadra nos terminais do conector.

FKM

Material especificado para a vedação do conector.
