Conector M12 Angular IFM EVC813

Pré-visualizar: EVC813 IFM - Conector M12 Angular IFM 4 Polos Automação Industrial Banhado a Ouro IP69K

EVC813 IFM - Conector M12 Angular IFM 4 Polos Automação Industrial Banhado a Ouro IP69K

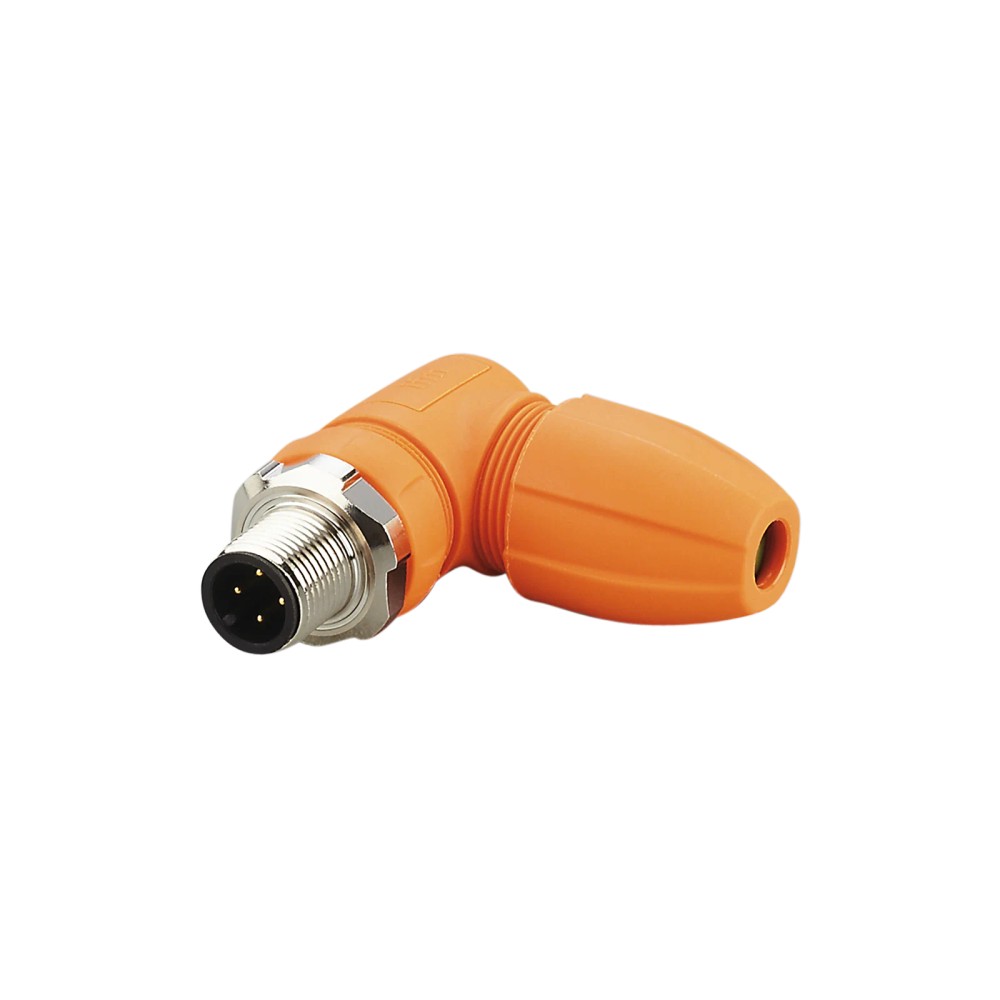

Imagem meramente ilustrativa

R$ 189,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC813
EAN: 4021179321884
NCM do produto: 85369090

Destaques do Produto Interface M12...mais

Fechar menu

Saiba mais sobre: "EVC813 IFM - Conector M12 Angular IFM 4 Polos Automação Industrial Banhado a Ouro IP69K"

Destaques do Produto

Interface

M12 angular, codificação A

Contatos

4, com revestimento de ouro

Terminação do condutor

Terminais parafusados, 0,25 a 1 mm²

Cabo

Diâmetro externo de 3,5 a 6 mm

Proteção

IP65, IP67, IP68 e IP69K

Limite de corrente informado

4 A (...40 °C)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Conector M12 angular IFM EVC813, 4 polos, codificação A, contatos banhados a ouro, IP65/IP67/IP68/IP69K

O IFM EVC813 é um conector plugável M12 angular de 4 contatos para conexões em aplicações industriais e de automação. Possui contatos banhados a ouro, codificação A e grau de proteção informado de IP65, IP67, IP68 e IP69K. A conexão elétrica é feita por terminais parafusados, para condutores de 0,25 a 1 mm², e o produto opera com tensão inferior a 250 V AC ou inferior a 300 V DC, conforme os dados técnicos disponíveis.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC813
Tipo de conexão	M12 angular, codificação A
Número de contatos	4, banhados a ouro
Grau de proteção	IP65, IP67, IP68, IP69K
Conexão elétrica	Terminais parafusados; condutores de 0,25 a 1 mm²
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga de corrente	4 A (...40 °C)
Diâmetro do cabo	3,5 a 6 mm
Temperatura ambiente	-25 a 90 °C
Materiais principais	Corpo PA 6.6; porca de latão niquelado; vedação FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requeiram interface M12 angular de 4 contatos com codificação A, desde que o equipamento correspondente aceite essa configuração.
Montagens em que os condutores estejam dentro da faixa de 0,25 a 1 mm² e o diâmetro externo do cabo esteja entre 3,5 e 6 mm.
Aplicações dentro dos limites elétricos e de temperatura declarados para o produto.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão exigida pelo equipamento não for M12 de codificação A ou exigir número de contatos diferente; confirme também a disposição dos contatos no equipamento.
Não usar com condutores fora de 0,25 a 1 mm² ou cabo com diâmetro externo fora de 3,5 a 6 mm, pois essas dimensões não correspondem às faixas informadas.
Não exceder a tensão, corrente e temperatura declaradas. A ficha não fornece uma corrente nominal independente da condição indicada de (...40 °C).

APLICAÇÕES E USO

Uso em conexões de equipamentos industriais e de automação que recebam uma conexão M12 angular de codificação A com 4 contatos. Esta aplicação é indicada de forma geral nos dados do produto; a compatibilidade com um dispositivo específico deve ser confirmada.
Montagens com condutores de 0,25 a 1 mm² e cabo de 3,5 a 6 mm de diâmetro externo, respeitando as faixas informadas para a terminação.
Instalações cuja temperatura ambiente esteja entre -25 e 90 °C e que respeitem os limites elétricos declarados.
O grau de proteção listado não substitui a verificação da montagem e do acoplamento. A ficha fornecida não detalha condições de imersão, duração ou profundidade para IP68; consulte o fabricante para validar condições específicas.

COMO ESCOLHER

Antes de comprar o Conector M12 angular IFM EVC813, 4 polos, codificação A, contatos banhados a ouro, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC813 quando

A interface requerida for M12 angular, codificação A e 4 contatos, com terminação por parafusos. Verifique previamente a compatibilidade elétrica do equipamento, a seção dos condutores, o diâmetro do cabo e os limites ambientais.

Procure outra configuração quando

A conexão requerida tiver outra codificação M12, outro número de contatos ou uma terminação diferente. A ficha disponível não identifica dispositivos específicos compatíveis nem fornece pinagem detalhada; consulte o datasheet e a documentação do equipamento antes de conectar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do fabricante informada no anúncio.
Modelo e SKU	EVC813	Código do produto.
GTIN	4021179321884	Identificador comercial informado na ficha.
Categoria	Tecnologia de conexão; conector plugável	Classificação do produto.
Aplicação	Aplicações industriais e automação industrial	Uso indicado na descrição do produto.
Tipo de produto	Plugável	Classificação indicada nos dados do produto.

Conexão mecânica
Tipo de conexão	1 x M12, angular	Interface e orientação físicas declaradas.
Codificação	A	Deve corresponder à codificação do receptáculo; não confirma por si só a compatibilidade elétrica.
Número de contatos	4	Quantidade de contatos indicada para o conector.
Material do corpo/invólucro	PA 6.6; cor laranja	Material e cor declarados para o corpo.
Material da porca/bloqueio	Latão, niquelado	Material indicado para o elemento de bloqueio.
Material da vedação	FKM	Material de vedação declarado.
Torque máximo de aperto	0,6 a 1,2 Nm	Faixa declarada para o aperto; seguir a documentação do fabricante na montagem.
Peso	33,6 g	Valor informado nos atributos do produto.

Dados elétricos e terminação
Contatos	Banhados a ouro	Acabamento indicado para os contatos.
Tipo de terminação	Terminais parafusados	Método de conexão dos condutores.
Seção transversal do condutor	0,25 a 1 mm²	Faixa declarada para os condutores.
Faixa AWG	AWG 23...17	Equivalência informada na ficha para os condutores.
Diâmetro do cabo	3,5 a 6 mm	Faixa declarada para o revestimento/diâmetro do cabo.
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados nos dados do produto.
Capacidade de carga de corrente	4 A (...40 °C)	Valor declarado com condição de temperatura indicada; não extrapolar para outras condições sem consultar o fabricante.
Classe de proteção elétrica	II	Classe indicada na ficha do produto.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados na ficha; a proteção efetiva depende da montagem correta e do acoplamento adequado.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente declarada para operação.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para condições de armazenamento.
Livre de silicone	Sim	Característica declarada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. O produto é um conector passivo e não deve ser tratado como interface de protocolo.

Conexões

Elétrica Terminais parafusados para condutores de 0,25 a 1 mm² (AWG 23...17); cabo com diâmetro externo de 3,5 a 6 mm. Tensão informada: < 250 V AC / < 300 V DC; capacidade de carga de corrente: 4 A (...40 °C). A ficha fornecida não detalha a atribuição elétrica individual dos 4 contatos; verificar no datasheet e no dispositivo conectado.

Processo 1 conexão M12 angular, codificação A, com 4 contatos. A compatibilidade mecânica exige que o receptáculo correspondente aceite essa interface; a compatibilidade elétrica deve ser verificada separadamente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 de codificação A e 4 contatos, além de requisitos elétricos dentro dos limites informados.	✓	A interface mecânica indicada corresponde a M12 angular, codificação A, 4 contatos. Confirmar pinagem e requisitos elétricos no equipamento e no datasheet.
Equipamento com outra codificação M12 ou número de contatos diferente.	✗	A configuração mecânica declarada para o EVC813 é codificação A e 4 contatos; a ficha não indica compatibilidade com outras configurações.
Instalação com condutores de 0,25 a 1 mm² e cabo de 3,5 a 6 mm de diâmetro externo.	✓	As dimensões estão dentro das faixas de conexão elétrica e de cabo declaradas.
Aplicação que exceda a tensão ou a capacidade de corrente declaradas.	✗	A ficha informa tensão inferior a 250 V AC ou inferior a 300 V DC e capacidade de carga de corrente de 4 A (...40 °C); não exceder esses limites.
Aplicação com protocolo de comunicação específico cuja compatibilidade dependa de pinagem ou sinalização não indicada na ficha fornecida.	✗	Não há protocolo nem atribuição detalhada dos contatos especificados. A compatibilidade não pode ser confirmada sem documentação do fabricante e do equipamento.

INSTALAÇÃO

Como instalar o Conector M12 angular IFM EVC813, 4 polos, codificação A, contatos banhados a ouro, IP65/IP67/IP68/IP69K

Confirme que o receptáculo do equipamento é M12, codificação A, com 4 contatos; valide separadamente a pinagem e os requisitos elétricos.
Confirme que o cabo tem diâmetro externo entre 3,5 e 6 mm e que cada condutor está entre 0,25 e 1 mm².
Prepare o cabo e os condutores conforme as instruções do fabricante; a ficha disponível não especifica comprimentos de decapagem.
Conecte os condutores aos terminais parafusados de acordo com a documentação de pinagem do equipamento e do conector.
Aperte os terminais e o bloqueio respeitando os valores aplicáveis da documentação; o torque máximo informado para o produto é de 0,6 a 1,2 Nm.
Acople o conector corretamente e verifique a integridade da vedação e do cabo antes de energizar; confirme a montagem conforme o grau de proteção necessário.

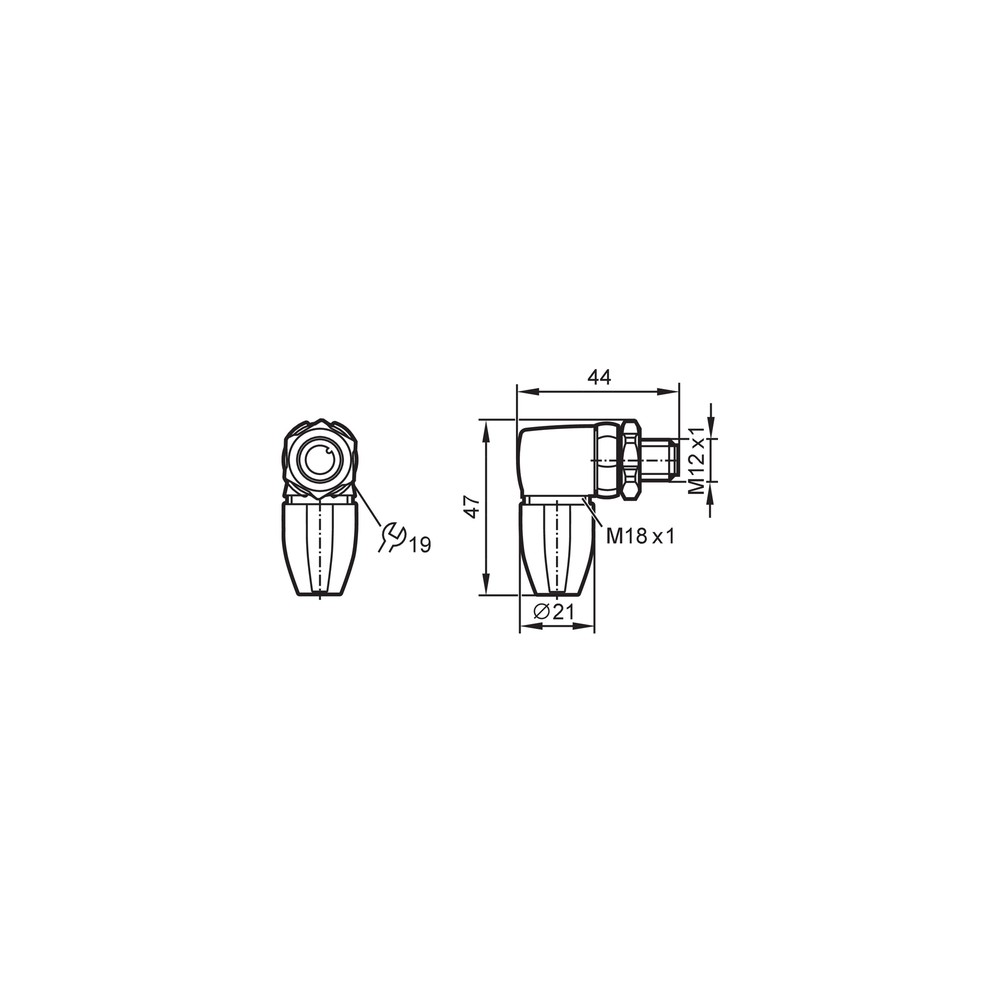

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ao receptáculo.	Possível divergência de codificação, número de contatos ou geometria do receptáculo em relação à conexão M12 A de 4 contatos.	Confira a codificação e o número de contatos do receptáculo e compare com o conector; não force o acoplamento.
O equipamento não recebe sinal ou alimentação após a conexão.	Possível ligação incorreta dos condutores ou incompatibilidade de pinagem; a ficha fornecida não informa a atribuição individual dos contatos.	Com o circuito desenergizado, confira a identificação dos condutores e a pinagem indicada pelo fabricante do equipamento e pelo datasheet.
O cabo fica solto ou não veda adequadamente na montagem.	Diâmetro externo do cabo fora da faixa de 3,5 a 6 mm ou montagem inadequada da terminação/vedação.	Meça o diâmetro externo do cabo e confira a montagem e a integridade da vedação conforme as instruções do fabricante.
A conexão aquece ou apresenta interrupções durante a operação.	Possível sobrecarga elétrica, terminação parafusada inadequada ou condutor fora da faixa especificada.	Verifique corrente, temperatura de referência, seção do condutor e aperto dos terminais; compare com os limites declarados e desenergize antes da inspeção.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC813 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC813 e para que serve?

É um conector plugável M12 angular, codificação A e 4 contatos, destinado a conexões em aplicações industriais e de automação. A compatibilidade com o equipamento depende também da pinagem e dos requisitos elétricos.

Que cabo e condutores posso usar com este conector?

A ficha indica condutores de 0,25 a 1 mm² (AWG 23...17) e cabo com diâmetro externo de 3,5 a 6 mm. Verifique também a pinagem no equipamento conectado.

Este conector serve em um receptáculo M12 com codificação diferente de A?

A ficha identifica o EVC813 como codificação A. Não é possível confirmar compatibilidade mecânica com outra codificação; confira a identificação do receptáculo antes da compra.

Posso usar o EVC813 com um equipamento que exige mais de 4 contatos?

A ficha especifica 4 contatos. Para um equipamento que exija outra quantidade, a configuração não corresponde à declarada para este produto.

O conector acopla, mas o equipamento não funciona; o que devo verificar?

Confira primeiro a pinagem e a ligação dos condutores, pois a ficha disponível não detalha a atribuição dos contatos. Com o circuito desenergizado, compare as ligações com a documentação do equipamento e do fabricante.

O cabo está frouxo ou há suspeita de entrada de umidade; o que pode causar isso?

Uma causa possível é o cabo estar fora da faixa de 3,5 a 6 mm ou a montagem da vedação não estar correta. Verifique o diâmetro externo, a montagem e a integridade dos componentes de vedação antes de substituir o conector.

Como decido entre este conector e outro modelo M12?

Escolha o EVC813 se a instalação exigir M12 angular, codificação A, 4 contatos e terminais parafusados compatíveis com as faixas declaradas. Para outra codificação, quantidade de contatos ou tipo de terminação, selecione uma configuração correspondente ao equipamento.

O EVC813 é vendido como kit com cabo ou outros acessórios?

Os dados fornecidos identificam o produto como conector plugável e não listam acessórios inclusos. Confirme o conteúdo comercial da embalagem com o fornecedor antes da compra.

Que cuidados devo ter ao instalar o EVC813?

Confirme a codificação, a pinagem, a seção dos condutores e o diâmetro do cabo antes da montagem. Respeite os limites informados e consulte o datasheet para instruções de preparação e conexão.

Como verificar se a conexão está dentro dos limites elétricos?

Compare a aplicação com os limites declarados: tensão inferior a 250 V AC ou inferior a 300 V DC e capacidade de carga de corrente de 4 A (...40 °C). A ficha não traz outros detalhes de derating; para condições diferentes, consulte o fabricante.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento da interface M12 que deve corresponder ao receptáculo para permitir o acoplamento mecânico correto (Ref.: codificação A).

M12

Tipo de interface de conexão identificado na ficha do conector; a compatibilidade depende também da codificação e do número de contatos (Ref.: tipo de conexão M12 angular).

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes externos; a montagem e o acoplamento influenciam a proteção efetiva (Ref.: IP65, IP67, IP68, IP69K).

FKM

Material indicado para a vedação do conector (Ref.: material da vedação FKM).

Terminal parafusado

Método de conexão elétrica em que o condutor é fixado por terminal com parafuso, dentro da faixa especificada pelo fabricante (Ref.: seção do condutor 0,25 a 1 mm²).
