Conector M12 IFM EVC812 - Alta Performance e IP69K

Pré-visualizar: EVC812 IFM - Conector Plugável M12 Automação Industrial 4 Polos Ouro IP69K

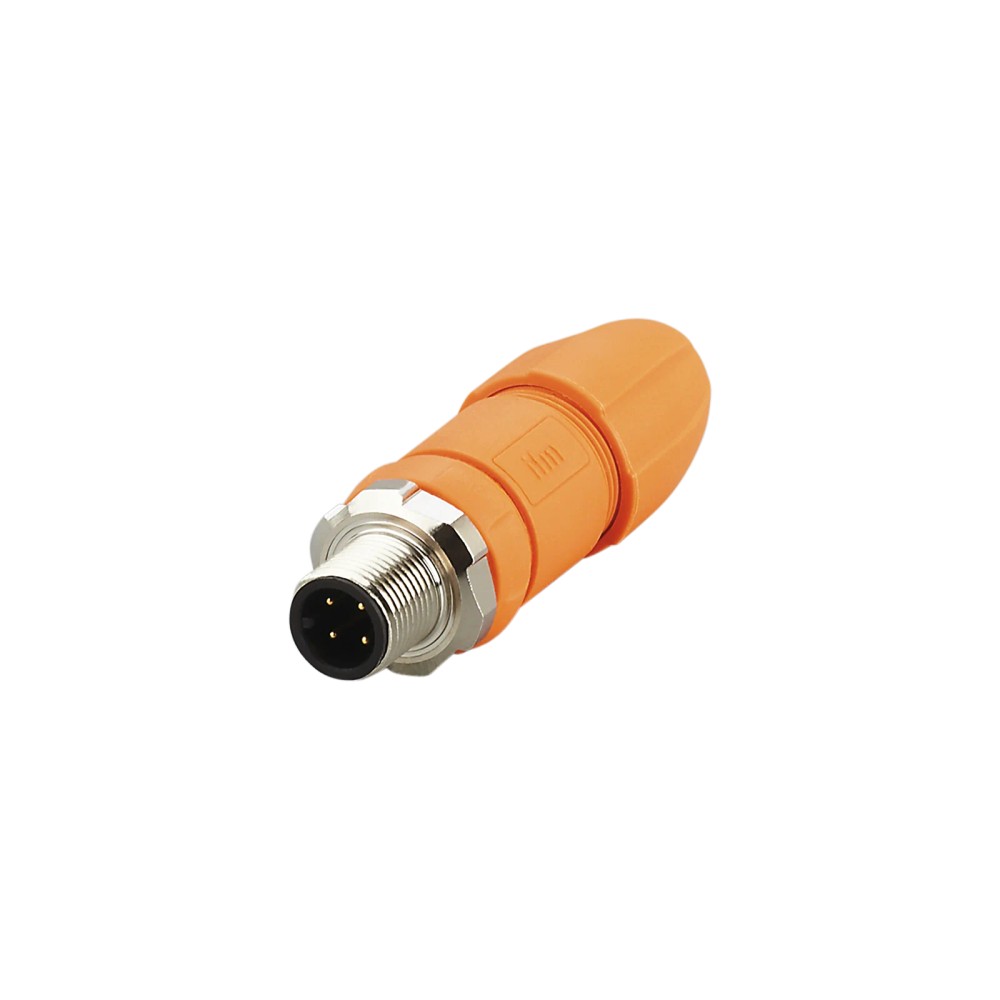

EVC812 IFM - Conector Plugável M12 Automação Industrial 4 Polos Ouro IP69K

Imagem meramente ilustrativa

R$ 189,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC812
EAN: 4021179321877
NCM do produto: 85369090

Destaques do Produto Interface M12 reto,...mais

Fechar menu

Saiba mais sobre: "EVC812 IFM - Conector Plugável M12 Automação Industrial 4 Polos Ouro IP69K"

Destaques do Produto

Interface

M12 reto, codificação A, 4 polos

Terminação dos condutores

Terminais parafusados, 0,25...1 mm² (AWG 23...17)

Cabo compatível com a entrada

Revestimento com diâmetro de 3,5...6 mm

Limites elétricos

< 250 V AC / < 300 V DC; carga total de 4 A até 40 °C

Proteção declarada

IP 65, IP 67, IP 68 e IP 69K

Condição de material

Isento de silicone; contatos dourados

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC812 IFM - Conector Plugável M12 Automação Industrial 4 Polos Ouro IP69K

O IFM EVC812 é um conector plugável M12 reto, de 4 polos e codificação A, destinado a aplicações industriais e de automação. Possui contatos banhados a ouro, conexão por terminais parafusados e grau de proteção IP 65, IP 67, IP 68 e IP 69K. É isento de silicone e opera com tensão inferior a 250 V AC, conforme os dados do anúncio.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC812
Tipo e formato	Conector plugável M12, reto

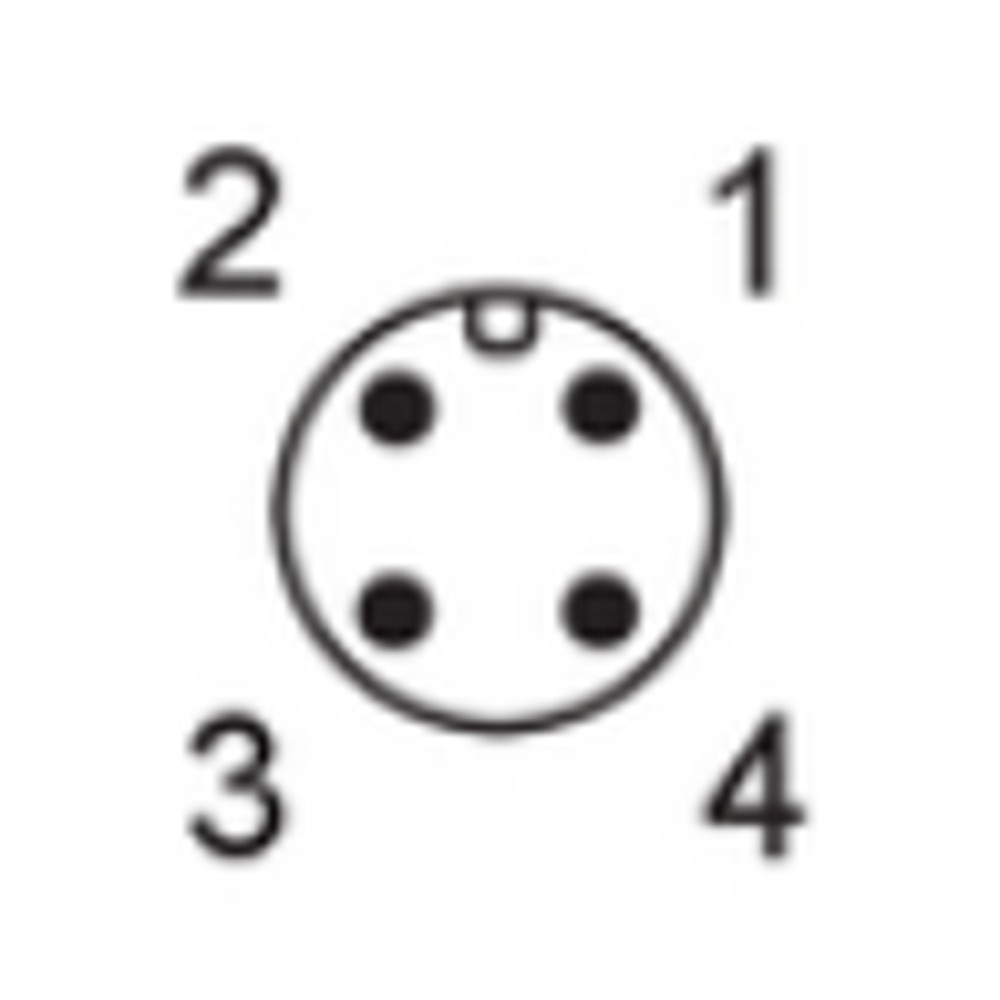

Polos e codificação	4 contatos, codificação A
Tensão de operação	< 250 V AC; < 300 V DC
Capacidade de carga total	4 A até 40 °C
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Conexão dos condutores	Terminais parafusados; 0,25...1 mm²; AWG 23...17
Diâmetro do revestimento do cabo	3,5...6 mm
Materiais informados	Corpo PA 6.6; porca de bloqueio em latão niquelado; vedação FKM
Temperatura ambiente	-25...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requerem conector M12 reto, codificação A e 4 contatos.
Montagens em que os condutores possam ser terminados por parafuso dentro da faixa de 0,25...1 mm² (AWG 23...17) e o cabo tenha revestimento de 3,5...6 mm.
Instalações que necessitam dos graus de proteção declarados IP 65, IP 67, IP 68 ou IP 69K, observadas as condições de montagem e uso do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a interface necessária não for M12 reto com codificação A e 4 contatos.
Não selecionar para cabos cujo revestimento esteja fora de 3,5...6 mm ou condutores fora de 0,25...1 mm², sem confirmação de compatibilidade pelo fabricante.
Não aplicar acima dos limites declarados de tensão, corrente ou temperatura; consultar o datasheet para condições e derating aplicáveis.

APLICAÇÕES E USO

Uso declarado: aplicações industriais e de automação industrial, em instalações que utilizem interface M12 reta, codificação A, 4 contatos.
Pode ser considerado em ambientes que exijam os graus de proteção listados, desde que a montagem e a contraparte atendam às condições do fabricante; a classificação não substitui a verificação da instalação real.
Para a montagem do cabo, respeite a faixa de condutor de 0,25...1 mm² e o diâmetro de revestimento de 3,5...6 mm. A ficha não especifica protocolos, pinagem funcional por sinal nem aplicações para dispositivos particulares.

COMO ESCOLHER

Antes de comprar o EVC812 IFM - Conector Plugável M12 Automação Industrial 4 Polos Ouro IP69K, verifique estes pontos:

Escolha o EVC812 quando

A instalação exigir conector M12 reto, codificação A, 4 contatos, terminação por parafuso e cabo com revestimento de 3,5...6 mm e condutores de 0,25...1 mm². Confirme também que tensão, corrente e temperatura de operação permanecem nos limites especificados.

Procure outro conector quando

A interface exigir outra codificação ou quantidade de contatos, outro formato, outra faixa de diâmetro de cabo ou condutores incompatíveis com os terminais parafusados. A ficha disponível não identifica modelos alternativos; valide a seleção na documentação IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVC812	Identificação do produto no anúncio e na documentação IFM.
Tipo de produto	Conector plugável	Categoria de componente indicada na ficha.
Aplicação	Aplicações industriais e automação industrial	Aplicação declarada nos dados do produto.
Marca	IFM	Fabricante indicado no anúncio.
SKU / Part number	EVC812	Identificadores usados no anúncio; o catálogo também contém um part number divergente, portanto confirme a referência pelo GTIN e pela documentação IFM.
GTIN	4021179321877	Identificador comercial informado no anúncio.
NCM	8536.90.90	Classificação fiscal presente nos dados do catálogo.

Dados elétricos
Tensão de operação	< 250 V AC; < 300 V DC	Limites declarados nos atributos técnicos do catálogo; observar as condições do datasheet.
Capacidade de carga total	4 A até 40 °C	Limite de corrente declarado com referência de temperatura de até 40 °C.
Classe de proteção	II	Classe informada nos dados técnicos.
Contatos	4, dourados	Número e acabamento dos contatos informados para o conector.

Conexões e materiais
Conexão do conector	1 x M12, reto; codificação A	Configuração mecânica indicada na ficha.
Conexão elétrica dos condutores	Terminais parafusados; 0,25...1 mm²; AWG 23...17	Faixa declarada para a terminação dos condutores.
Diâmetro do revestimento do cabo	Ø 3,5...6 mm	Faixa de diâmetro declarada para a entrada do cabo.
Corpo	PA 6.6, laranja	Material e cor informados na descrição técnica.
Bloqueio / porca	Latão, niquelado	Material indicado para o elemento de bloqueio.
Vedação	FKM	Material de vedação informado na ficha.
Contatos banhados a ouro	Sim	Característica declarada pelo fabricante no anúncio.
Sem silicone	Sim	Produto indicado como isento de silicone.
Torque máximo de aperto	0,6...1,2 Nm	Faixa informada para o aperto; observar também o valor máximo permitido pela contraparte.

Proteção e condições ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Graus declarados na ficha; a proteção depende da instalação correta e das condições especificadas pelo fabricante.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente indicada nos dados técnicos.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100%	Intervalo de umidade indicado para armazenamento.
Condições climáticas de armazenamento	Classe 1K22 / DIN 60721-3-1	Referência indicada nos dados técnicos para as condições de armazenamento.

Dados mecânicos e fornecimento
Peso	32,4 g	Peso indicado nos atributos do catálogo; o anúncio não informa dimensões.
Unidades por embalagem	1 peça	Quantidade por embalagem declarada no catálogo.

COMPATIBILIDADE

Comunicação

• Conector físico M12, codificação A, 4 contatos; não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica Terminais parafusados para condutores de 0,25...1 mm² (AWG 23...17); entrada para revestimento de cabo Ø 3,5...6 mm. Limites declarados: < 250 V AC / < 300 V DC e carga total de 4 A até 40 °C. A compatibilidade elétrica depende da atribuição dos pinos e dos limites do dispositivo conectado; consulte o esquema do fabricante.

Processo Não se aplica como conexão de processo. A conexão mecânica informada é 1 x M12, reto, codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12, codificação A e 4 contatos, com condutores dentro da faixa especificada	✓	A ficha identifica conexão M12 reta, codificação A, 4 contatos e terminais parafusados de 0,25...1 mm².
Cabo com revestimento de 3,5...6 mm	✓	A faixa de diâmetro declarada para o revestimento do cabo é Ø 3,5...6 mm.
Circuito que opera dentro dos limites de tensão e corrente declarados	✓	A ficha informa < 250 V AC / < 300 V DC e carga total de 4 A até 40 °C; devem ser respeitadas as condições completas do fabricante.
Dispositivo que exige codificação M12 diferente, outro número de contatos ou geometria não reta	✗	A configuração do EVC812 está especificada como M12 reto, codificação A, 4 contatos; a ficha não confirma compatibilidade mecânica com outras configurações.
Condutores fora de 0,25...1 mm² ou revestimento de cabo fora de Ø 3,5...6 mm	✗	Essas dimensões estão fora das faixas de conexão declaradas para o produto.

INSTALAÇÃO

Como instalar o EVC812 IFM - Conector Plugável M12 Automação Industrial 4 Polos Ouro IP69K

Desenergize o circuito e confirme que a tensão e a corrente previstas estão dentro dos limites do produto e do equipamento conectado.
Confirme antes da montagem a interface M12 reta, codificação A, 4 contatos e a compatibilidade mecânica da contraparte.
Verifique se os condutores estão entre 0,25...1 mm² (AWG 23...17) e se o revestimento do cabo mede Ø 3,5...6 mm.
Prepare o cabo e conecte os condutores aos terminais parafusados conforme a identificação de pinos e o esquema aplicável do fabricante; a pinagem funcional não está descrita nos dados fornecidos.
Monte e aperte a conexão respeitando a faixa indicada de 0,6...1,2 Nm e o limite máximo permitido pela contraparte.
Inspecione o assentamento da vedação e a conexão antes de energizar; confirme que a montagem corresponde às condições necessárias para o grau de proteção requerido.

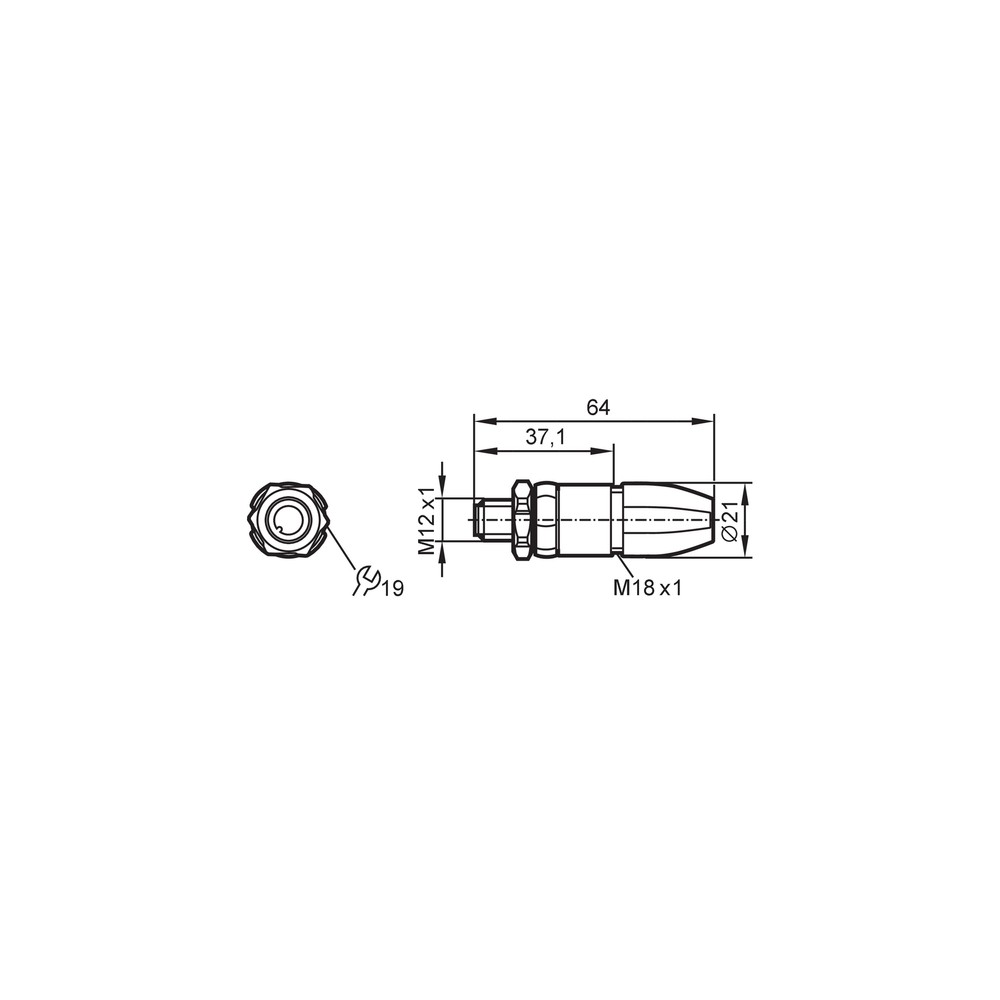

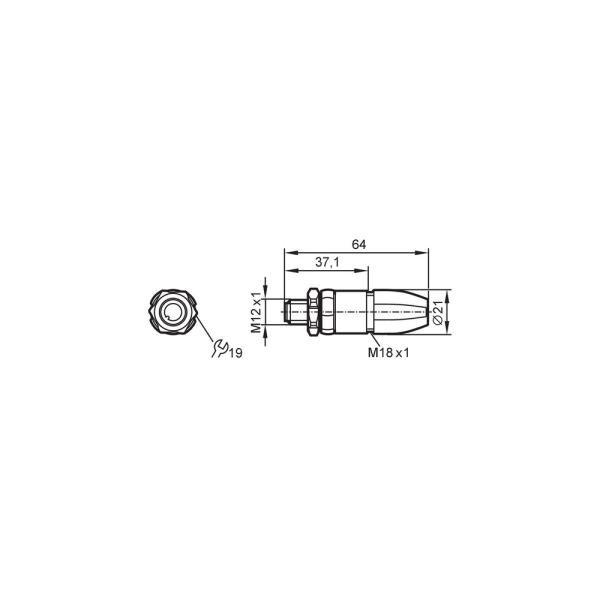

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não recebe sinal ou alimentação após a montagem.	Condutor em terminal incorreto ou conexão por parafuso sem contato elétrico adequado.	Desenergize o circuito, confira a atribuição dos pinos no esquema do equipamento e inspecione a terminação dos condutores.
A conexão não fecha ou o cabo não se fixa corretamente.	Contraparte com configuração diferente, ou cabo fora da faixa de Ø 3,5...6 mm.	Compare a contraparte com M12 reto, codificação A e 4 contatos; meça o diâmetro do revestimento do cabo.
A conexão apresenta aquecimento ou funcionamento intermitente.	Corrente ou tensão acima dos limites declarados, terminação inadequada ou contato deficiente.	Meça as condições elétricas em operação e verifique se a carga total não excede 4 A até 40 °C e se a terminação está dentro da faixa especificada.
Há entrada de umidade na conexão montada.	Vedação mal assentada, aperto inadequado ou contraparte incompatível com as condições de proteção pretendidas.	Inspecione a vedação FKM e o assentamento da conexão; confirme o aperto dentro de 0,6...1,2 Nm sem exceder o limite indicado para a contraparte.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC812 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC812 e para quem ele serve?

É um conector plugável M12 reto, codificação A e 4 contatos, indicado para aplicações industriais e de automação que utilizem essa configuração de conexão.

O que acompanha o EVC812?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados nos dados fornecidos.

O EVC812 serve para qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: este modelo é reto, codificação A e tem 4 contatos. Confirme também a configuração elétrica e mecânica da contraparte.

Posso usar o EVC812 com um cabo de qualquer bitola ou diâmetro?

Não. A ficha especifica condutores de 0,25...1 mm² (AWG 23...17) e revestimento de cabo com Ø 3,5...6 mm.

Para que aplicação o EVC812 não é indicado?

Não é indicado para uma instalação que exija outra codificação, outro número de contatos ou uma geometria diferente da configuração M12 reta A de 4 contatos. A ficha não permite concluir incompatibilidade com uma aplicação específica além desses requisitos.

Posso usar este conector acima de 250 V AC ou 300 V DC?

A ficha declara tensão de operação inferior a 250 V AC e inferior a 300 V DC. Não use esses valores como autorização para exceder os limites; consulte o datasheet para as condições completas.

O equipamento conectado não funciona: devo trocar o conector?

Não necessariamente. Antes de substituir, desenergize e verifique a pinagem conforme o esquema do equipamento, a continuidade dos condutores e a qualidade das terminações parafusadas.

A conexão está aquecendo ou falhando de forma intermitente; o que verifico?

Verifique a corrente total, a temperatura de operação e o aperto das terminações. A ficha indica carga total de 4 A até 40 °C; se os valores estiverem dentro do limite, investigue também a contraparte e o circuito.

Devo comprar um kit ou peças avulsas para instalar o EVC812?

O catálogo informa uma peça por embalagem e não lista acessórios incluídos. A ficha não descreve um kit; confirme separadamente os componentes necessários para a conexão completa.

Que cuidados devo ter ao instalar e apertar o EVC812?

Desenergize o circuito, confirme a compatibilidade da contraparte e respeite as faixas de cabo e condutor. O torque informado é 0,6...1,2 Nm, sem ultrapassar o valor máximo permitido pela contraparte.

GLOSSÁRIO TÉCNICO

M12

Tamanho de interface circular de conexão indicado para este conector (Ref.: conexão 1 x M12, reto).

Codificação A

Configuração de chaveamento mecânico informada para a interface do conector; deve corresponder à contraparte (Ref.: codificação A).

Grau de proteção IP

Classificação de proteção declarada para o conjunto montado, sujeita às condições de instalação do fabricante (Ref.: IP 65, IP 67, IP 68, IP 69K).

FKM

Material indicado para a vedação do conector (Ref.: material da vedação FKM).

Terminais parafusados

Tipo de terminação dos condutores em que a conexão é fixada por parafuso (Ref.: 0,25...1 mm²; AWG 23...17).
