Conector Plugável M12 IFM EVC812

Pré-visualizar: EVC812 IFM - Conector Plugável M12 Automação Industrial 4 Pinos Dourados IP69K

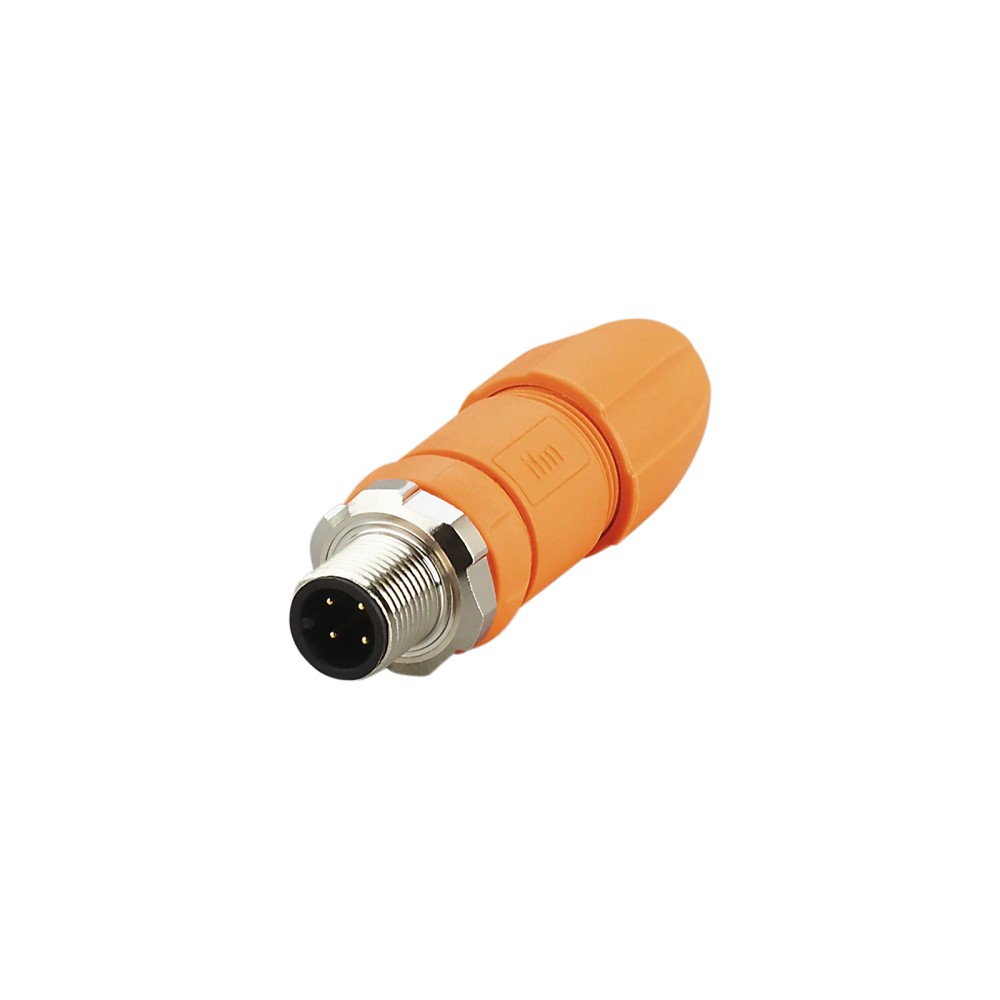

EVC812 IFM - Conector Plugável M12 Automação Industrial 4 Pinos Dourados IP69K

Imagem meramente ilustrativa

R$ 189,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC812
EAN: 4021179321877
NCM do produto: 85369090

Destaques do Produto Conexão M12 reto,...mais

Fechar menu

Saiba mais sobre: "EVC812 IFM - Conector Plugável M12 Automação Industrial 4 Pinos Dourados IP69K"

Destaques do Produto

Conexão

M12 reto, codificação A

Número de contatos

Ligação dos condutores

Terminais parafusados, 0,25…1 mm²

Diâmetro externo do revestimento do cabo

3,5…6 mm

Limite elétrico informado

< 250 V AC; carga total de 4 A até 40 °C

Proteção indicada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVC812 — Conector plugável reto M12, 4 pinos dourados, IP65/IP67/IP68/IP69K

O IFM EVC812 é um conector plugável reto M12 para conexões em aplicações industriais e de automação. Possui 4 contatos banhados a ouro, codificação A e proteção indicada como IP65, IP67, IP68 e IP69K. Sua conexão elétrica é feita por terminais parafusados, e o conector é isento de silicone.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC812
Tipo e formato	Conector plugável reto, M12
Contatos	4, banhados a ouro; codificação A
Tensão de operação	< 250 V AC
Corrente total de carga	4 A até 40 °C
Grau de proteção	IP65, IP67, IP68 e IP69K
Conexão dos condutores	Terminais parafusados; 0,25…1 mm²; AWG 23…17
Faixa de diâmetro do revestimento do cabo	Ø 3,5…6 mm
Temperatura ambiente	-25…90 °C
Material e peso	Corpo em PA 6.6; 32,4 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requeiram conector M12 reto, codificação A e 4 contatos, desde que a contraparte seja mecanicamente correspondente.
Montagens em que os condutores possam ser terminados por parafuso e estejam na faixa de 0,25…1 mm² (AWG 23…17).
Instalações em que o cabo utilizado tenha revestimento com diâmetro entre 3,5 e 6 mm e as condições elétricas e ambientais estejam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Não selecione sem verificar a correspondência da codificação, do número de contatos e da configuração mecânica da contraparte.
Não use fora dos limites elétricos, de corrente, temperatura, seção dos condutores ou diâmetro de cabo indicados pelo fabricante; consulte o datasheet para validar a aplicação específica.

APLICAÇÕES E USO

Uso indicado na ficha: conexões em aplicações industriais e de automação industrial. A seleção depende da correspondência da contraparte M12 reta, codificada A, com 4 contatos, e do atendimento aos limites elétricos e de montagem.
Possibilidade inferida: ligação de dispositivos com interface M12 correspondente em instalações industriais. Confirme pinagem, circuito e condições de vedação nos documentos dos equipamentos; a ficha do EVC812 não identifica dispositivos específicos nem protocolos.

COMO ESCOLHER

Antes de comprar o IFM EVC812 — Conector plugável reto M12, 4 pinos dourados, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC812 quando

A aplicação exigir conexão M12 reta, codificação A, 4 contatos e terminação por parafusos, com condutores de 0,25…1 mm² e revestimento de cabo de Ø 3,5…6 mm.

Verifique antes de escolher outra configuração

Se a contraparte tiver outra codificação, quantidade de contatos ou geometria, confirme a compatibilidade mecânica e elétrica com o fabricante. Para tensão, corrente, temperatura ou dimensões de cabo fora dos valores publicados para este modelo, consulte o datasheet e selecione uma configuração especificada para esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVC812	Identificação do conector plugável IFM.
SKU	EVC812	Código do produto no anúncio.
GTIN	4021179321877	Identificador comercial informado para o produto.
Part number do anúncio	EVC812	Código indicado nos dados prioritários do anúncio.
Tipo de produto	Plugável	Classificação do produto na ficha.
Aplicação	Aplicações industriais / automação industrial	Uso indicado nos dados do produto.
Categoria	Tecnologia de conexão	Classificação informada no anúncio.
Marca	IFM	Fabricante indicado para o produto.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite informado nos dados prioritários do anúncio.
Tensão de operação DC	< 300 V DC	Valor adicional informado na ficha técnica do produto.
Capacidade de carga total	4 A até 40 °C	Limite de corrente total associado à condição de temperatura indicada.
Classe de proteção	II	Classe de proteção declarada na ficha.

Conexões e condutores
Conexão do conector	1 × M12, reto	Formato e quantidade de conexões declarados.
Codificação	A	Codificação do conector; a contraparte deve corresponder mecanicamente.
Contatos	4, dourados	Número de contatos e acabamento informado na ficha.
Terminação elétrica	Terminais parafusados	Método de conexão dos condutores.
Seção dos condutores	0,25…1 mm²; AWG 23…17	Faixas de seção e bitola especificadas para a terminação.
Diâmetro do revestimento do cabo	Ø 3,5…6 mm	Faixa de diâmetro declarada para o revestimento do cabo.
Torque máximo de aperto	0,6…1,2 Nm	Faixa indicada para o bloqueio; observar o valor máximo da contraparte.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes de proteção declaradas; a condição de montagem e a contraparte influenciam a proteção efetiva da conexão.
Contatos banhados a ouro	Sim	Característica especial declarada pelo fabricante.
Isento de silicone	Sim	Característica especial declarada na ficha.
Material do invólucro	PA 6.6	Material indicado para o corpo do conector.
Material do bloqueio / porca	Latão, niquelado	Material da peça de bloqueio informado na ficha.
Material da vedação	FKM	Material da vedação indicado pelo fabricante.

Condições ambientais e armazenamento
Temperatura ambiente	-25…90 °C	Faixa ambiente de operação declarada.
Temperatura de armazenamento	-25…55 °C	Faixa de temperatura indicada para armazenamento.
Umidade de armazenamento	10…100%	Faixa de umidade informada para armazenamento.
Condições climáticas de armazenamento	Conforme classe 1K22 / DIN 60721-3-1	Referência declarada para as condições climáticas de armazenamento.

Dados mecânicos e comerciais
Formato	Reto	Geometria do conector.
Peso	32,4 g	Peso informado nos atributos do produto.
Unidades por embalagem	1 peça	Quantidade indicada na ficha.
NCM	8536.90.90	Classificação fiscal fornecida nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. O EVC812 é um conector passivo; a compatibilidade de comunicação depende dos dispositivos e da pinagem da instalação.

Conexões

Elétrica Terminais parafusados para condutores de 0,25…1 mm² (AWG 23…17); revestimento do cabo Ø 3,5…6 mm. Conector M12 reto, codificação A, 4 contatos dourados. Tensão de operação informada no anúncio: < 250 V AC. O datasheet também informa < 300 V DC; capacidade de carga total de 4 A até 40 °C. Verifique a pinagem e os limites do circuito na documentação do equipamento conectado.

Processo Conexão elétrica M12 reta. A ficha não especifica conexão de processo; a compatibilidade mecânica deve ser confirmada pela codificação A, número de contatos e geometria da contraparte.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com contraparte M12 codificada A, de 4 contatos, e requisitos elétricos dentro dos limites especificados.	✓	A configuração do conector corresponde ao formato, à codificação e ao número de contatos informados para o EVC812; a pinagem ainda deve ser conferida para a aplicação.
Conexão em que os condutores sejam terminados por parafuso, com seção de 0,25…1 mm² e cabo com revestimento de Ø 3,5…6 mm.	✓	Essas dimensões estão dentro das faixas declaradas para a conexão elétrica do produto.
Aplicação que exija corrente total superior a 4 A até 40 °C.	✗	A capacidade de carga total informada é 4 A até 40 °C; a ficha não autoriza exceder esse limite.
Contraparte de outra codificação ou com quantidade de contatos diferente de 4.	✗	A configuração do EVC812 é M12, codificação A, com 4 contatos; uma configuração diferente não corresponde à especificação declarada.
Circuito que opere acima dos limites de tensão especificados.	✗	O anúncio informa < 250 V AC; o datasheet informa também < 300 V DC. Não há suporte documental para operação acima desses limites.

INSTALAÇÃO

Como instalar o IFM EVC812 — Conector plugável reto M12, 4 pinos dourados, IP65/IP67/IP68/IP69K

Confirme no datasheet e na documentação do equipamento a codificação A, os 4 contatos e a pinagem necessária para a aplicação.
Verifique que a tensão, a corrente total e a temperatura de operação prevista estejam dentro dos limites especificados.
Prepare um cabo com revestimento de Ø 3,5…6 mm e condutores de 0,25…1 mm² (AWG 23…17).
Passe o cabo pelo corpo do conector e faça as terminações nos terminais parafusados conforme a pinagem do equipamento; a ficha fornecida não apresenta a atribuição de pinos.
Aperte o bloqueio dentro da faixa indicada de 0,6…1,2 Nm, sem exceder o valor máximo permitido pela contraparte.
Acople o conector à contraparte correspondente, confira o assentamento da vedação e valide a conexão conforme os procedimentos da instalação.

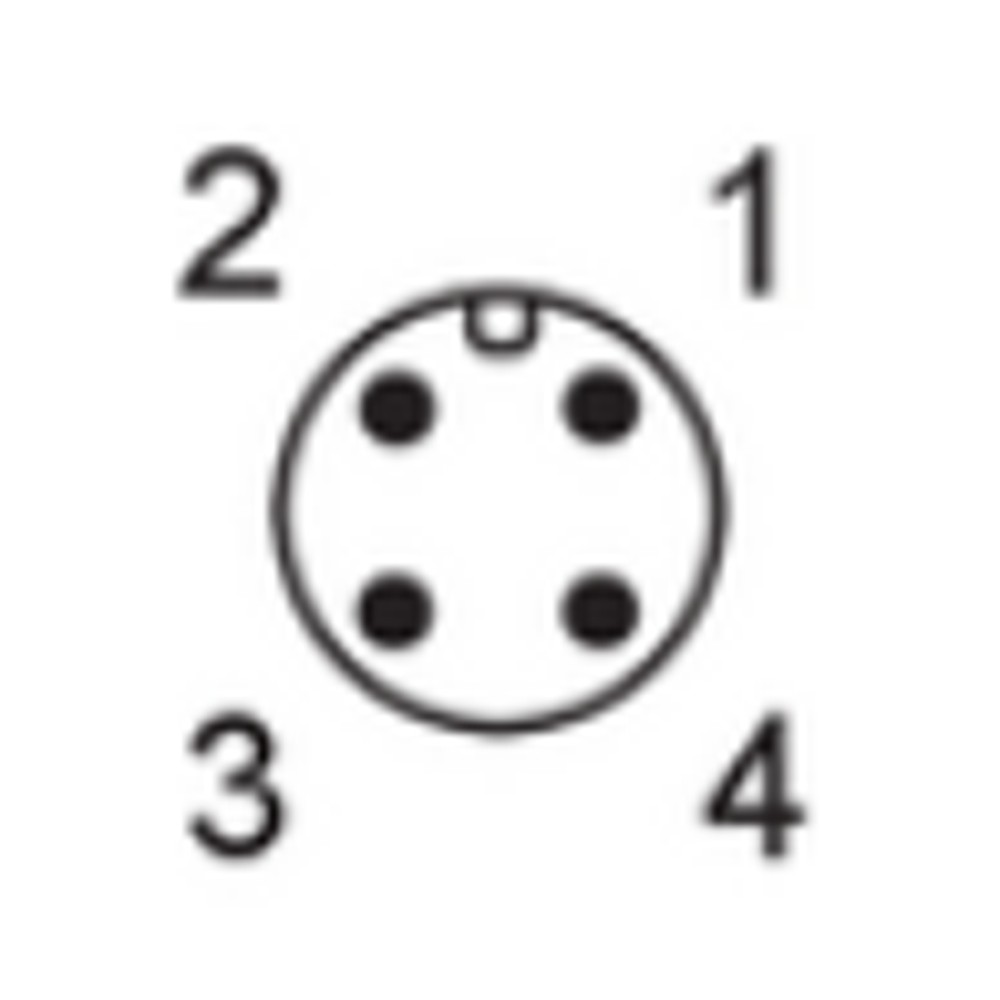

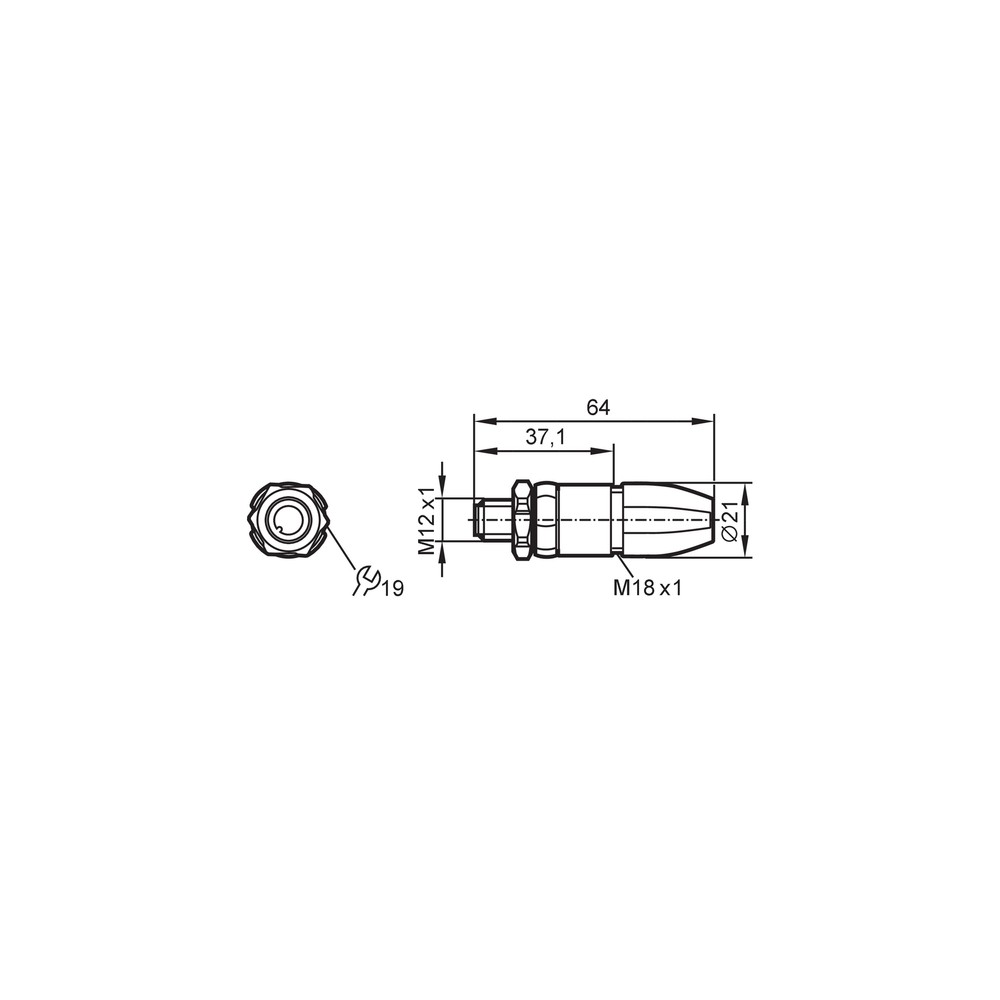

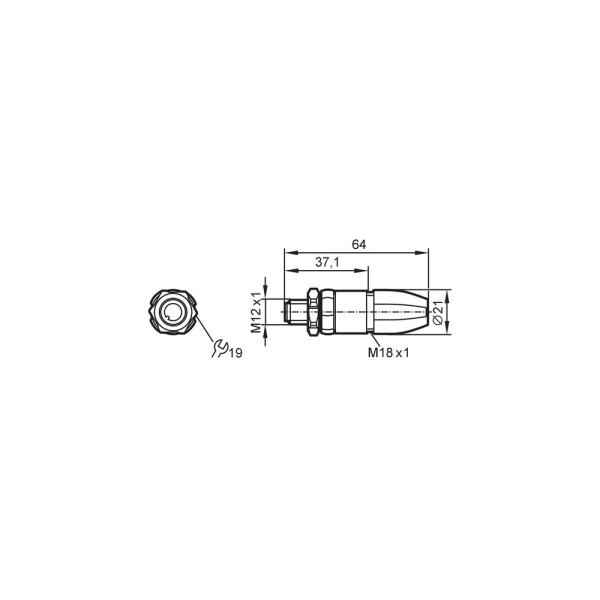

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não encaixa ou não trava.	Contraparte com codificação, número de contatos ou geometria diferente da configuração M12 A, 4 contatos, reta.	Compare a marcação e a configuração física da contraparte com as especificações do EVC812 antes de aplicar força.
O circuito não funciona após a montagem.	Terminação incorreta nos terminais ou pinagem incompatível com o equipamento conectado.	Com a instalação desenergizada, confira as ligações nos terminais e compare cada condutor com o esquema de pinagem do equipamento.
Há interrupção ou instabilidade elétrica na conexão.	Condutor fora da faixa de seção indicada, terminal parafusado mal conectado ou bloqueio inadequado.	Inspecione a terminação e confirme seção de 0,25…1 mm²; confira o aperto conforme a documentação, respeitando o limite da contraparte.
A conexão apresenta entrada de umidade em serviço.	Acoplamento incompleto, vedação mal assentada ou condição de instalação diferente daquela necessária para alcançar o grau de proteção declarado.	Inspecione o assentamento da vedação e o acoplamento da contraparte; confirme no datasheet as condições de montagem aplicáveis ao grau de proteção requerido.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVC812 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC812 e para que serve?

É um conector plugável reto M12 de 4 contatos, destinado a conexões em aplicações industriais e de automação. A ficha informa codificação A e contatos banhados a ouro.

Quais cabos posso ligar ao EVC812?

A ficha especifica terminais parafusados para condutores de 0,25…1 mm² (AWG 23…17) e revestimento de cabo com Ø 3,5…6 mm.

O EVC812 acompanha cabo ou acessórios?

A ficha descreve o produto como conector plugável e indica 1 peça por embalagem. Não há acessórios listados como inclusos.

Ele funciona com uma contraparte M12 de outra codificação?

A configuração informada é M12 codificação A, com 4 contatos. Uma contraparte de outra codificação não corresponde à configuração especificada; confirme também a pinagem e a compatibilidade elétrica.

Posso usar este conector em uma aplicação acima de 4 A?

A ficha informa capacidade de carga total de 4 A até 40 °C. Não use esse valor como autorização para exceder o limite; consulte o fabricante para requisitos diferentes.

O que pode causar falha de contato depois da montagem?

Uma terminação incorreta ou uma pinagem incompatível são causas possíveis. Com o circuito desenergizado, confira as ligações nos terminais e compare-as com o esquema do equipamento.

O conector não encaixa na máquina; devo trocar o EVC812?

Antes de trocar, verifique se a contraparte é M12, codificada A, tem 4 contatos e corresponde mecanicamente à versão reta. Diferença de codificação ou configuração pode impedir o encaixe.

É melhor comprar este conector ou um cabo montado?

O EVC812 é um conector plugável com terminais parafusados; a ficha não informa que ele venha montado em cabo. Escolha conforme a necessidade de terminação em campo e confirme que o cabo atende às faixas especificadas.

Qual torque devo usar na montagem?

A ficha indica 0,6…1,2 Nm para o bloqueio e orienta observar o valor máximo da contraparte. Consulte também a documentação do equipamento conectado.

Como evitar erro na ligação dos quatro contatos?

Consulte a pinagem do equipamento e do circuito antes de terminar os condutores. A ficha disponível não informa a atribuição dos pinos, portanto não presuma a pinagem.

GLOSSÁRIO TÉCNICO

M12

Formato de conexão circular indicado para o conector; neste produto, a conexão é reta. (Ref.: conexão 1 × M12, reta)

Codificação A

Chaveamento mecânico identificado na ficha para distinguir a configuração do conector e da contraparte. (Ref.: codificação A)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de agentes, condicionada à instalação correspondente. (Ref.: IP65, IP67, IP68 e IP69K)

Terminais parafusados

Tipo de terminação em que os condutores são fixados por parafuso. (Ref.: seção de 0,25…1 mm²; AWG 23…17)

FKM

Material indicado para a vedação do conector. (Ref.: material da vedação FKM)
