Soquete Confeccionável M12 IFM EVC811

Pré-visualizar: EVC811 IFM - Soquete Confeccionável M12 Automação Industrial 4 Pinos, IP69K, Ouro

EVC811 IFM - Soquete Confeccionável M12 Automação Industrial 4 Pinos, IP69K, Ouro

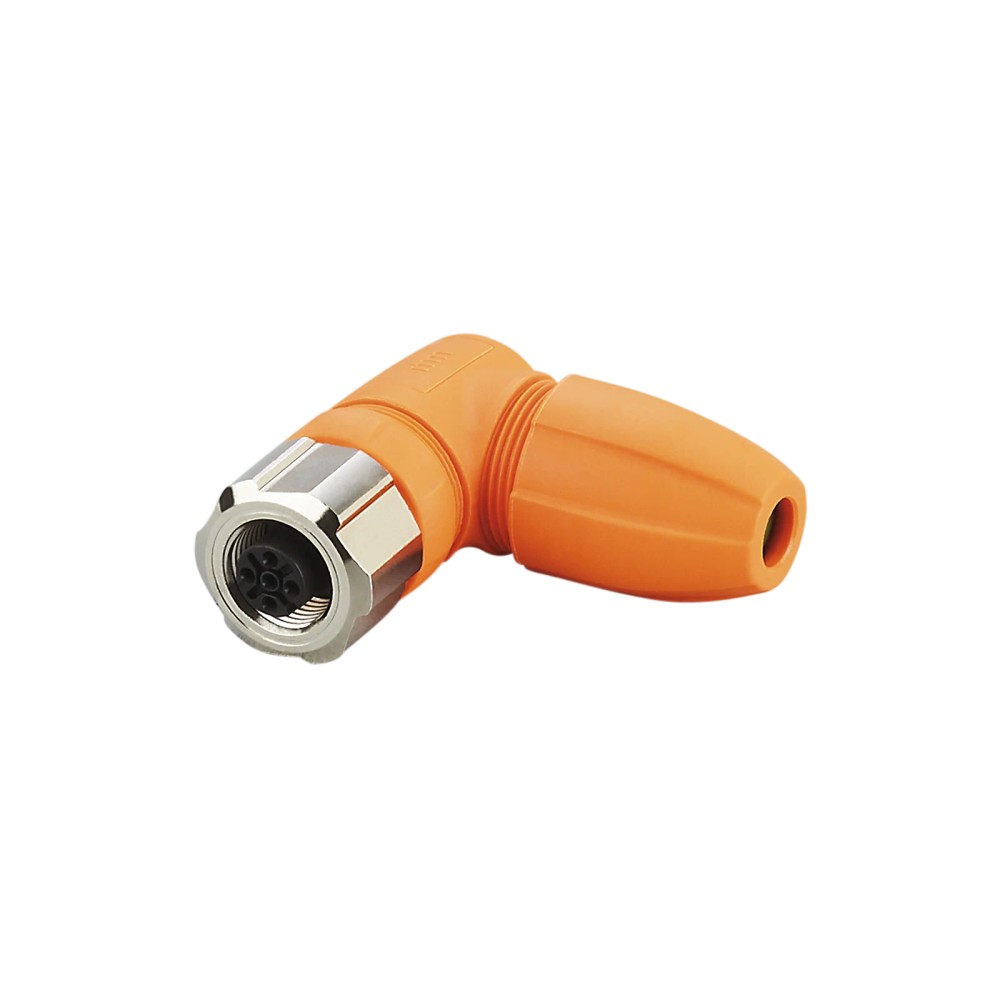

Imagem meramente ilustrativa

R$ 189,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC811
EAN: 4021179321662
NCM do produto: 85369090

Destaques do Produto Formato e codificação...mais

Fechar menu

Saiba mais sobre: "EVC811 IFM - Soquete Confeccionável M12 Automação Industrial 4 Pinos, IP69K, Ouro"

Destaques do Produto

Formato e codificação

M12 angular, codificação A

Número de contatos

Preparação dos condutores

Terminais parafusados, 0,25 a 1 mm² (AWG 23 a 17)

Diâmetro do revestimento do cabo

3,5 a 6 mm

Limites elétricos informados

4 A até 40 °C; < 250 V AC e < 300 V DC

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade e atendimento pela Melhor Indústria.

Sobre o EVC811 IFM – Soquete confeccionável M12 para automação industrial, 4 pinos, IP69K, contatos banhados a ouro

O EVC811 é um soquete confeccionável M12 angular, de 4 contatos, para montagem de uma conexão elétrica em aplicações industriais e de automação. Possui contatos banhados a ouro, construção sem silicone e grau de proteção informado de IP65, IP67, IP68 e IP69K. A conexão utiliza terminais parafusados e admite tensão de operação inferior a 250 V AC, conforme os dados do produto.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável
Conexão do soquete	1 × M12, angular, codificação A
Contatos	4, banhados a ouro
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC; < 300 V DC, conforme dados do produto
Capacidade de carga total	4 A até 40 °C
Conexão dos condutores	Terminais parafusados; seção de 0,25 a 1 mm²; AWG 23 a 17
Diâmetro do revestimento do cabo	3,5 a 6 mm
Temperatura ambiente	−25 a 90 °C
Materiais indicados	Corpo em PA 6.6; vedação em FKM; bloqueio em latão niquelado

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram um soquete M12 angular, codificação A, com 4 contatos.
Montagens em que o cabo tenha revestimento com diâmetro entre 3,5 e 6 mm e condutores compatíveis com terminais parafusados de 0,25 a 1 mm² (AWG 23 a 17).
Instalações cujas condições elétricas, ambientais e de proteção estejam dentro dos limites informados para o produto.

⚠ Considere outro se precisa de:

Aplicações que exijam tensão igual ou superior aos limites declarados: < 250 V AC e < 300 V DC.
Cargas acima de 4 A até 40 °C, ou operação fora da faixa de temperatura ambiente de −25 a 90 °C.
Montagens com cabo cujo revestimento tenha diâmetro fora de 3,5 a 6 mm ou condutores incompatíveis com a faixa dos terminais parafusados.

APLICAÇÕES E USO

Aplicação declarada: montagem de conexões elétricas em ambientes industriais e sistemas de automação industrial.
Pode ser considerado em instalações que necessitem de conexão M12 angular, codificação A e 4 contatos, desde que a contraparte, a pinagem e os requisitos elétricos sejam confirmados.
Para instalações sujeitas a condições de lavagem ou ingresso de água, confira o grau de proteção requerido e as condições de montagem no datasheet; a declaração de IP não substitui a instalação correta.
Respeite a faixa de temperatura ambiente de −25 a 90 °C, a capacidade de carga indicada e as faixas dimensionais de cabo e condutores. A ficha não identifica protocolos nem modelos específicos de dispositivos compatíveis.

COMO ESCOLHER

Antes de comprar o EVC811 IFM – Soquete confeccionável M12 para automação industrial, 4 pinos, IP69K, contatos banhados a ouro, verifique estes pontos:

Escolha o EVC811 quando

A instalação exigir conexão M12 angular, codificação A, com 4 contatos, montagem confeccionável, terminais parafusados e compatibilidade dimensional com o cabo e os condutores indicados.

Procure outra configuração quando

O projeto especificar outro formato ou codificação M12, quantidade diferente de contatos, conexão elétrica diferente, cabo fora do diâmetro aceito ou valores elétricos além dos limites informados. Confirme os requisitos completos no datasheet antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Nome do produto	Soquete confeccionável EVC811	Identificação do produto no anúncio e no catálogo.
Tipo de produto	Soquete confeccionável	Componente de conexão elétrica montável em campo.
Aplicação	Aplicações industriais e automação industrial	Aplicação declarada nos dados do produto.
Marca	IFM	Marca indicada no anúncio.
SKU e part number do anúncio	EVC811	Identificação do item no anúncio.
GTIN	4021179321662	Identificador comercial informado.
Part number no catálogo associado	SDOAH040MSSFKPG	Código encontrado nos dados de catálogo associados ao GTIN; confirme a identificação na documentação do fabricante.
NCM	8536.90.90	Classificação fiscal informada nos dados do produto.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite informado nos atributos principais do anúncio.
Tensão de operação DC	< 300 V DC	Valor informado nos dados de catálogo associados.
Capacidade de carga total	4 A até 40 °C	Capacidade declarada; a ficha associa o valor à temperatura de até 40 °C.
Classe de proteção	II	Classe informada nos dados técnicos associados.
Contatos	4, banhados a ouro	Quantidade e acabamento dos contatos informados para o conector.
Codificação	A	Codificação indicada para a conexão M12.

Conexão elétrica e montagem
Conexão do soquete	1 × M12, angular	Configuração da interface do soquete.
Terminação dos condutores	Terminais parafusados	Tipo de conexão elétrica informado.
Seção dos condutores	0,25 a 1 mm²; AWG 23 a 17	Faixa indicada para os terminais parafusados.
Diâmetro do revestimento do cabo	3,5 a 6 mm	Faixa dimensional informada para a entrada do cabo.
Torque máximo de aperto	0,6 a 1,2 Nm	Faixa informada para o aperto; observe também o valor máximo permitido pela contraparte.

Materiais e construção
Material do corpo	PA 6.6	Material indicado para o corpo do soquete.
Cor do corpo	Laranja	Cor indicada nos dados técnicos associados.
Material do bloqueio	Latão niquelado	Material e acabamento indicados para o bloqueio.
Material da vedação	FKM	Material indicado para a vedação.
Livre de silicone	Sim	Característica declarada para o produto.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus listados nos atributos do produto; a adequação depende da montagem correta e das condições especificadas pelo fabricante.
Temperatura ambiente	−25 a 90 °C	Faixa de temperatura ambiente informada nos dados técnicos.
Temperatura de armazenamento	−25 a 55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência indicada nos dados técnicos para outras condições climáticas de armazenamento.

Dados mecânicos e fornecimento
Peso	42,8 g	Valor indicado nos dados de catálogo associados ao produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Conector M12, codificação A, com 4 contatos. A ficha não especifica protocolo de comunicação nem dispositivos compatíveis por modelo; confirme a pinagem e os requisitos do equipamento conectado.

Conexões

Elétrica Terminais parafusados para condutores de 0,25 a 1 mm² (AWG 23 a 17); revestimento do cabo com diâmetro de 3,5 a 6 mm. Capacidade de carga total de 4 A até 40 °C. Tensão informada: < 250 V AC e < 300 V DC. Verifique a pinagem do sistema na documentação do fabricante.

Processo Conexão elétrica M12 angular, codificação A. Não há conexão de processo fluido especificada para este componente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acoplamento com interface M12 codificação A e 4 contatos, com compatibilidade elétrica e pinagem confirmadas	✓	A ficha identifica conexão M12 angular, codificação A, com 4 contatos; a compatibilidade final também depende da contraparte e do circuito.
Uso com condutores de 0,25 a 1 mm² e revestimento de cabo de 3,5 a 6 mm	✓	Essas faixas correspondem aos dados de conexão elétrica informados para o soquete.
Aplicação que exceda 4 A até 40 °C ou os limites de tensão indicados	✗	A condição ultrapassa a capacidade de carga ou os limites elétricos declarados para o produto.
Seleção baseada apenas na conexão M12, sem conferir codificação, contatos e pinagem	✗	A interface física, isoladamente, não confirma compatibilidade elétrica; a ficha não informa protocolo ou dispositivos compatíveis por modelo.

INSTALAÇÃO

Como instalar o EVC811 IFM – Soquete confeccionável M12 para automação industrial, 4 pinos, IP69K, contatos banhados a ouro

Confirme que a interface da contraparte é M12, angular, codificação A, com 4 contatos, e confira a pinagem aplicável no esquema do equipamento.
Verifique se o cabo tem revestimento com diâmetro entre 3,5 e 6 mm e se os condutores estão entre 0,25 e 1 mm² (AWG 23 a 17).
Desenergize o circuito e prepare o cabo e os condutores de acordo com as instruções do fabricante; a ficha fornecida não especifica comprimento de decapagem.
Conecte os condutores aos terminais parafusados conforme a pinagem do sistema e confirme a fixação de cada terminal.
Monte o conjunto e aperte a conexão dentro da faixa indicada de 0,6 a 1,2 Nm, sem exceder o limite especificado para a contraparte.
Antes da energização, inspecione o assentamento da vedação e o fechamento do conjunto; valide a instalação conforme o datasheet e os requisitos da aplicação.

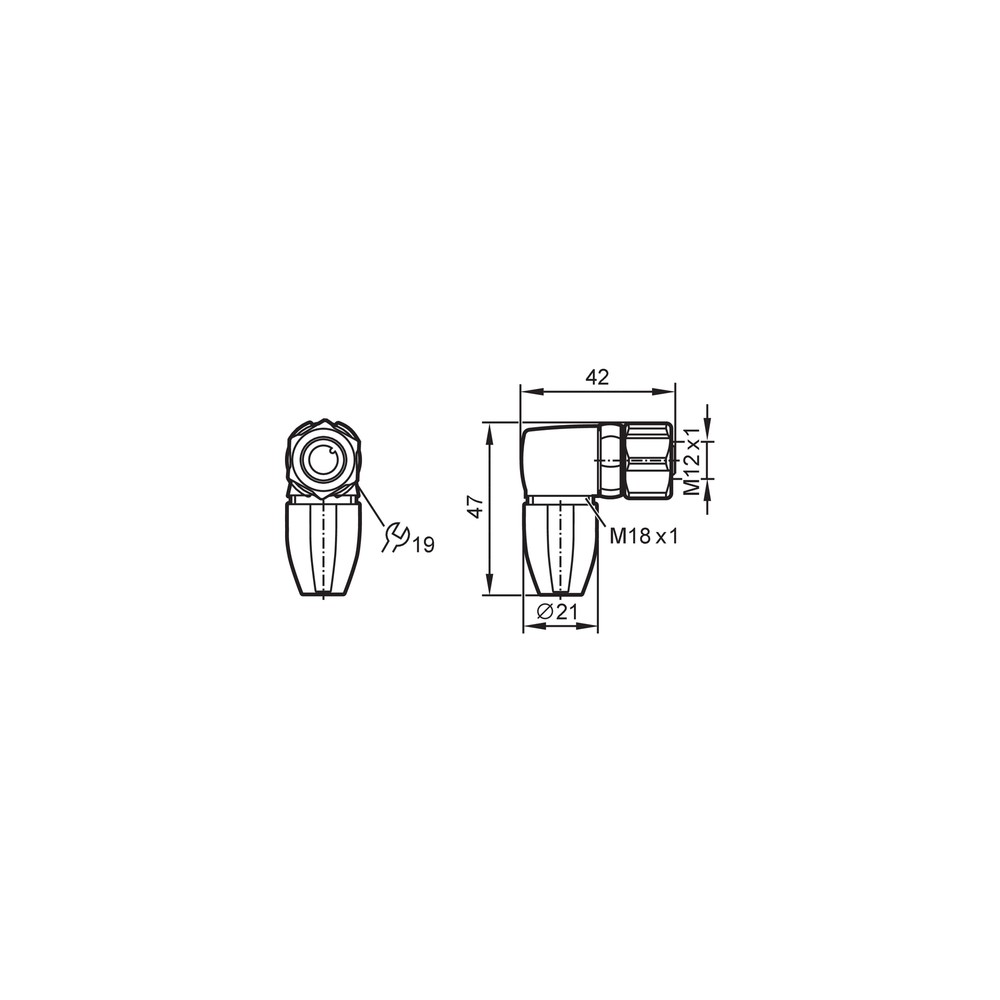

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O circuito não estabelece conexão após a montagem.	Condutor ligado a terminal incorreto, terminal sem fixação ou pinagem da contraparte diferente da esperada.	Compare as ligações com a pinagem do equipamento e verifique a fixação dos terminais, sempre com o circuito desenergizado.
O cabo não fica retido ou o conjunto não fecha corretamente.	Diâmetro do revestimento fora da faixa indicada ou montagem incompatível com o cabo.	Meça o diâmetro do revestimento e confirme se está entre 3,5 e 6 mm; confira também o assentamento do cabo e da vedação.
A conexão apresenta aquecimento ou interrupção sob carga.	Corrente acima da capacidade informada, contato elétrico deficiente ou condutor inadequado à faixa dos terminais.	Verifique a corrente, que não deve exceder 4 A até 40 °C, e inspecione a conexão dos condutores de 0,25 a 1 mm² com o circuito desenergizado.
Há ingresso de umidade na conexão montada.	Vedação mal assentada, fechamento incorreto ou uso fora das condições de proteção aplicáveis à montagem.	Inspecione a vedação FKM e o fechamento do conjunto; compare as condições reais de instalação com as instruções do datasheet e da contraparte.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC811 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC811 e para que tipo de montagem ele serve?

É um soquete confeccionável M12 angular, de 4 contatos, destinado a conexões elétricas em aplicações industriais e de automação. A conexão usa codificação A.

Quais são os requisitos elétricos e de cabo para conectar os condutores?

Os terminais são parafusados e aceitam condutores de 0,25 a 1 mm² (AWG 23 a 17); o revestimento do cabo deve ter diâmetro de 3,5 a 6 mm. A capacidade declarada é 4 A até 40 °C.

O que acompanha o produto?

Os dados indicam uma peça por embalagem. Não há acessórios adicionais especificados na ficha.

Ele funciona com qualquer conector M12 de 4 pinos?

Não é possível confirmar compatibilidade apenas pelo formato e número de contatos. Confira também a codificação A, a geometria angular, a pinagem e os requisitos elétricos da contraparte.

Posso usar este soquete em uma aplicação que exige mais de 4 A?

A ficha informa capacidade de carga total de 4 A até 40 °C; não selecione o produto para uma carga acima desse valor com base nos dados disponíveis. Verifique também os limites de tensão declarados.

Ele serve para um cabo com revestimento maior que 6 mm?

A faixa informada para o revestimento do cabo é de 3,5 a 6 mm. A ficha não confirma compatibilidade com diâmetros acima dessa faixa.

O circuito não funciona depois que montei o conector; o que devo verificar antes de trocar o soquete?

Com o circuito desenergizado, confira a pinagem da contraparte, a ligação de cada condutor e a fixação nos terminais parafusados. Verifique também se os condutores estão na faixa de 0,25 a 1 mm².

A conexão está aquecendo; qual é a primeira verificação?

Verifique a corrente e compare-a com o limite de 4 A até 40 °C. Com a alimentação desligada, inspecione a fixação dos condutores e confirme que a seção está dentro da faixa indicada.

Que cuidado devo tomar ao montar e apertar a conexão?

Use a faixa de torque indicada de 0,6 a 1,2 Nm e respeite o limite máximo da contraparte. Confira o assentamento da vedação e consulte o datasheet para detalhes de montagem.

O EVC811 informa quais protocolos ou modelos de sensores são compatíveis?

A ficha identifica a conexão M12 angular, codificação A, com 4 contatos, mas não lista protocolos nem modelos de dispositivos compatíveis. Confirme a pinagem e os requisitos do equipamento na documentação correspondente.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração da interface M12; deve corresponder à codificação da contraparte. (Ref.: conexão do soquete M12, codificação A.)

IP69K

Grau de proteção listado para o produto; a proteção efetiva depende da montagem e das condições especificadas pelo fabricante. (Ref.: grau de proteção IP65, IP67, IP68 e IP69K.)

Terminais parafusados

Tipo de terminação em que os condutores são fixados por parafusos. (Ref.: conexão elétrica, 0,25 a 1 mm².)

FKM

Material indicado para a vedação do soquete. (Ref.: material da vedação FKM.)

Capacidade de carga total

Corrente máxima declarada nas condições de temperatura especificadas. (Ref.: 4 A até 40 °C.)
