Soquete Confeccionável M12 IFM EVC811

Pré-visualizar: EVC811 IFM - Soquete Confeccionável M12 Automação Industrial 4 Pinos Banhados a Ouro

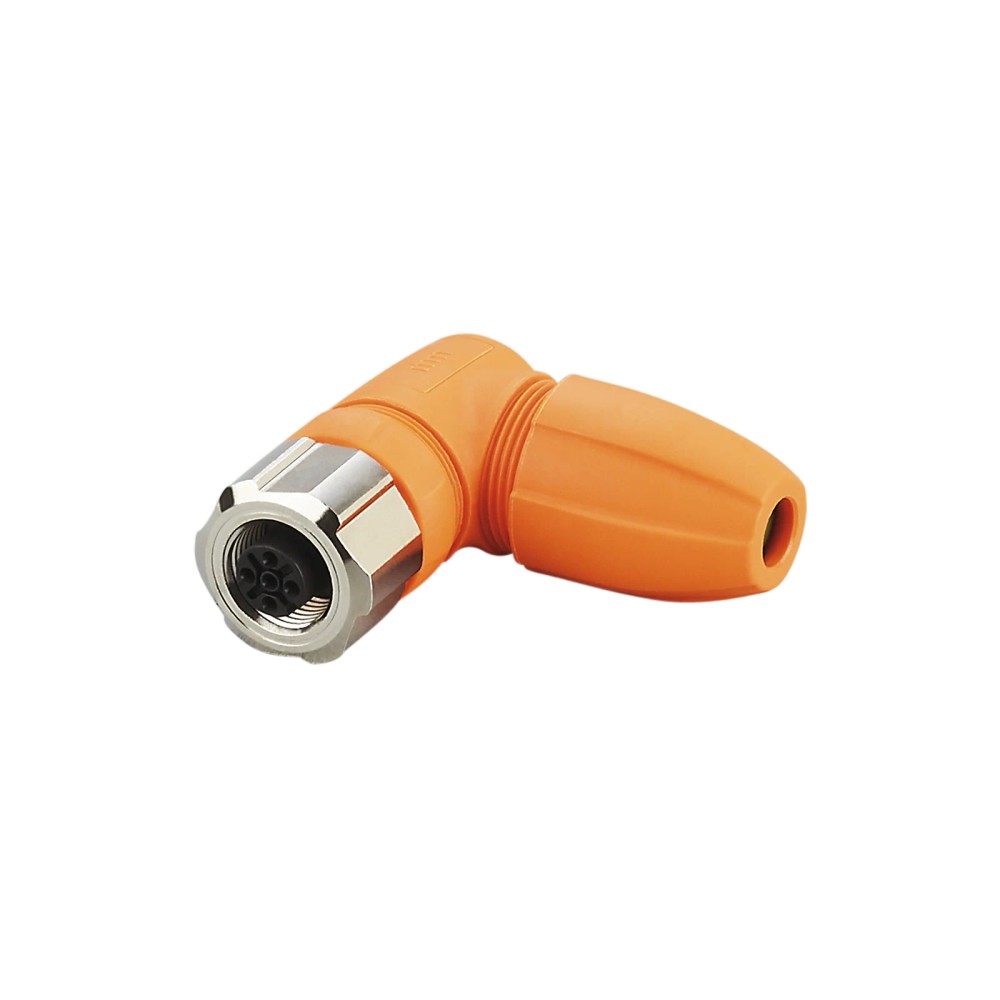

EVC811 IFM - Soquete Confeccionável M12 Automação Industrial 4 Pinos Banhados a Ouro

Imagem meramente ilustrativa

R$ 189,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC811
EAN: 4021179321662
NCM do produto: 85369090

Destaques do Produto Interface M12 fêmea,...mais

Fechar menu

Saiba mais sobre: "EVC811 IFM - Soquete Confeccionável M12 Automação Industrial 4 Pinos Banhados a Ouro"

Destaques do Produto

Interface

M12 fêmea, angular, codificação A

Número de contatos

Terminação

Terminais parafusados, condutores de 0,25...1 mm²

Diâmetro do cabo

Revestimento com Ø 3,5...6 mm

Limite elétrico

< 250 V AC / < 300 V DC; 4 A a 40 °C

Ambiente

Temperatura ambiente de -25...90 °C; grau de proteção declarado IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC811 IFM – Soquete confeccionável M12, angular, 4 pinos, contatos banhados a ouro

O EVC811 é um soquete confeccionável M12 para montar uma conexão elétrica em aplicações industriais e de automação. Possui conexão angular com codificação A, quatro contatos banhados a ouro e terminais parafusados. Opera com tensão inferior a 250 V AC ou inferior a 300 V DC, corrente de carga total de até 4 A a 40 °C e grau de proteção especificado como IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Soquete confeccionável; conector fêmea customizável
Conexão do soquete	1 x M12, angular, codificação A
Contatos	4, banhados a ouro
Conexão dos condutores	Terminais parafusados; 0,25...1 mm²; AWG 23...17
Diâmetro do revestimento do cabo	Ø 3,5...6 mm
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A a 40 °C
Grau de proteção	IP65; IP67; IP68; IP69K
Temperatura ambiente	-25...90 °C
Materiais principais	Invólucro PA 6.6; porca de bloqueio em latão niquelado; vedação FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de uma conexão M12 fêmea angular, codificação A, com quatro contatos, em aplicações industriais e de automação.
Aplicações em que os condutores podem ser ligados por terminais parafusados e atendem à seção de 0,25...1 mm² (AWG 23...17).
Instalações em que o cabo apresenta diâmetro externo do revestimento entre 3,5 e 6 mm e as condições elétricas e ambientais permanecem dentro dos limites informados.

⚠ Considere outro se precisa de:

Não especificar quando a instalação exigir uma conexão diferente de M12 fêmea angular com codificação A ou uma quantidade de contatos diferente de quatro.
Não utilizar com condutores fora da faixa de seção declarada, cabo com revestimento fora de Ø 3,5...6 mm, ou condições elétricas e térmicas acima dos limites informados.

APLICAÇÕES E USO

Aplicação declarada: conexões em aplicações industriais e de automação industrial, com condutores ligados aos terminais parafusados.
Possibilidade de uso inferida: montagem de uma ligação M12 fêmea angular codificação A em uma instalação, desde que contraparte, seção dos condutores, diâmetro do cabo e limites elétricos e ambientais sejam compatíveis; valide a montagem e a pinagem na documentação do equipamento.
Limitação: a ficha não informa protocolo de comunicação, atribuição de pinos nem dispositivos específicos compatíveis; não deduza compatibilidade de sinal somente pela forma M12.

COMO ESCOLHER

Antes de comprar o EVC811 IFM – Soquete confeccionável M12, angular, 4 pinos, contatos banhados a ouro, verifique estes pontos:

Escolha o EVC811 quando

A montagem exigir um soquete confeccionável M12 fêmea angular, codificação A, com quatro contatos e terminação por parafuso. Confirme previamente a seção dos condutores, o diâmetro do cabo e os limites de tensão, corrente e temperatura.

Avalie outra configuração quando

A contraparte exigir outra codificação, orientação ou número de contatos, ou quando o cabo não se enquadrar nas dimensões admitidas. A compatibilidade mecânica com a contraparte não confirma, por si só, compatibilidade elétrica; consulte a documentação dos dispositivos envolvidos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM (ifm electronic)	Identificação do fabricante no anúncio e no cadastro técnico.
Modelo / SKU	EVC811	Código do produto informado para identificação e pedido.
GTIN	4021179321662	Identificador comercial informado no anúncio.
Part number do anúncio	EVC811	Código de peça apresentado como part number na fonte prioritária do anúncio.
Part number no cadastro do catálogo	SDOAH040MSSFKPG	Código presente no cadastro de catálogo associado ao GTIN; confirmar com o fabricante se necessário.
Categoria	Tecnologia de conexão; conectores / soquetes	Classificação do produto.
Aplicação declarada	Aplicações industriais / automação industrial	Uso indicado no cadastro técnico.
Tipo de produto	Soquete confeccionável; conector fêmea customizável	Componente para montagem da conexão elétrica.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados para operação.
Capacidade de carga total	4 A a 40 °C	Capacidade declarada; o valor de corrente está associado à condição de 40 °C.
Classe de proteção	II	Classe de proteção indicada na ficha.

Conexão elétrica
Conexão do soquete	1 x M12, angular, codificação A	Interface mecânica e codificação informadas para o soquete.
Contatos	4, dourados / banhados a ouro	Número e acabamento dos contatos declarados.
Terminação dos condutores	Terminais parafusados	Método de ligação dos condutores ao soquete.
Seção dos condutores	0,25...1 mm²; AWG 23...17	Faixa de seção admitida declarada para os terminais.
Diâmetro do revestimento do cabo	Ø 3,5...6 mm	Faixa dimensional indicada para o revestimento do cabo.
Torque máximo de aperto	0,6...1,2 Nm	Faixa declarada para o aperto; observar também o valor máximo da contraparte.

Proteção e condições ambientais
Grau de proteção	IP65; IP67; IP68; IP69K	Graus de proteção declarados; a ficha não detalha condições de montagem ou duração dos ensaios.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-25...55 °C	Faixa de temperatura indicada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada para condições climáticas de armazenamento.

Dados mecânicos e materiais
Material do invólucro	PA 6.6	Material declarado para o corpo do conector.
Material da porca de bloqueio	Latão, niquelado	Material e acabamento informados para o bloqueio.
Material da vedação	FKM	Material da vedação indicado na ficha.
Peso	42,8 g	Massa informada no cadastro técnico; a variante também apresenta peso arredondado de 0,04 kg.
Sem silicone	Sim	Característica especial declarada.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Terminais parafusados para condutores de 0,25...1 mm² (AWG 23...17). O conjunto de conexão é M12 fêmea, angular, codificação A, com quatro contatos. Limites declarados: tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A a 40 °C. A ficha não especifica protocolo de comunicação nem atribuição de pinos.

Processo Conexão elétrica M12 fêmea angular, codificação A; não é informada conexão de processo. A compatibilidade mecânica depende da contraparte M12 correspondente e deve ser confirmada em sua documentação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem com contraparte M12 de codificação A, geometria compatível e quatro contatos	✓	A ficha identifica o soquete como M12 angular, codificação A, com quatro contatos; confirme a geometria da contraparte.
Ligação de condutores de 0,25...1 mm² (AWG 23...17), com cabo de revestimento Ø 3,5...6 mm	✓	As dimensões dos condutores e do cabo estão dentro das faixas declaradas para a conexão.
Aplicação com tensão inferior a 250 V AC ou inferior a 300 V DC e carga total até 4 A a 40 °C	✓	Esses são os limites elétricos informados; a corrente declarada está condicionada à temperatura de 40 °C.
Aplicação que requer tensão igual ou superior aos limites declarados, corrente acima de 4 A a 40 °C ou temperatura ambiente fora de -25...90 °C	✗	A condição excede ou não atende os limites de operação fornecidos para o produto.
Integração que depende de protocolo ou pinagem específica não informada na ficha	✗	Não há protocolo nem atribuição de pinos especificados no contexto. Verifique a folha de dados e os dispositivos antes da instalação.

INSTALAÇÃO

Como instalar o EVC811 IFM – Soquete confeccionável M12, angular, 4 pinos, contatos banhados a ouro

Confirme que a contraparte requer uma conexão M12 fêmea angular, codificação A, com quatro contatos; valide também a compatibilidade elétrica no manual do equipamento.
Verifique que os condutores estão na faixa de 0,25...1 mm² (AWG 23...17) e que o revestimento do cabo mede Ø 3,5...6 mm.
Prepare o cabo e os condutores conforme as instruções do fabricante; o comprimento de decapagem não está especificado no contexto disponível.
Ligue os condutores aos terminais parafusados conforme a pinagem documentada para o equipamento; não há atribuição de pinos disponível nesta ficha.
Monte o conjunto sem exceder a faixa de torque declarada de 0,6...1,2 Nm e respeite o limite máximo indicado para a contraparte.
Inspecione a montagem, o assentamento da vedação e o cabo; confirme que as condições de tensão, corrente e temperatura permanecem nos limites especificados.

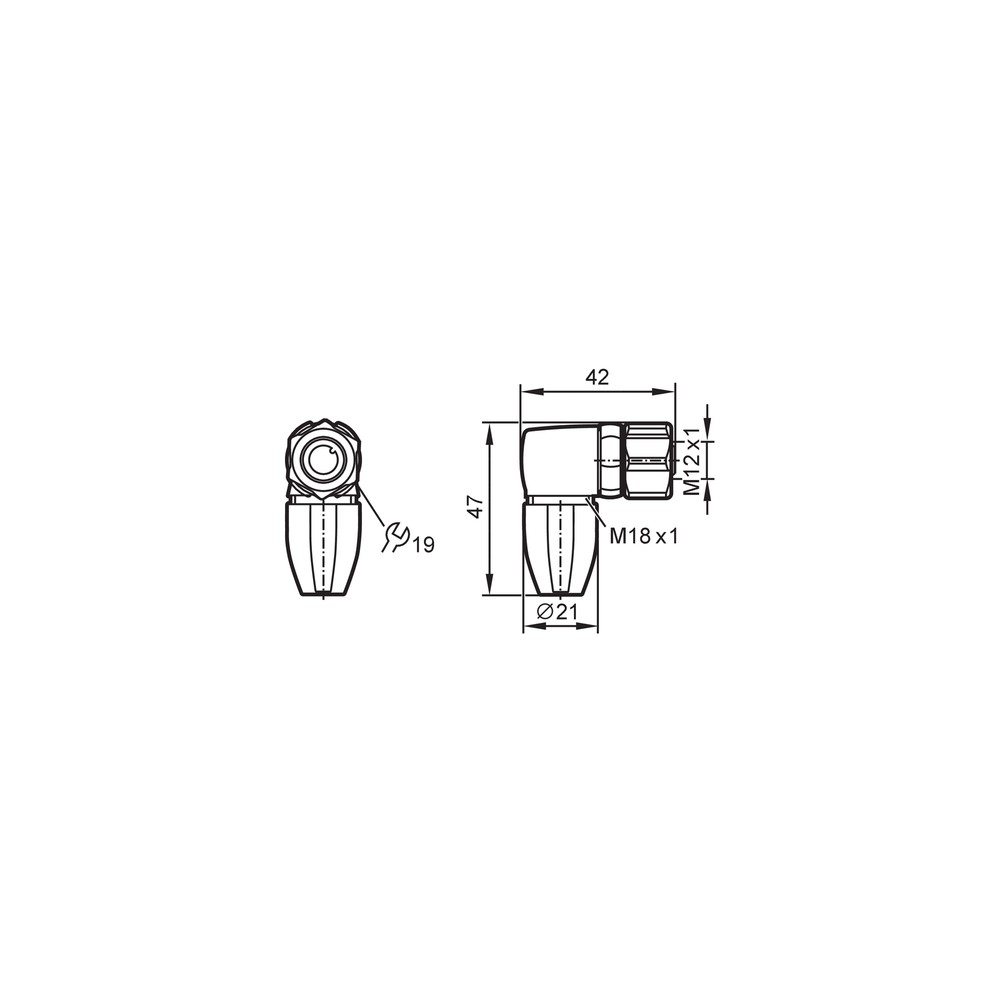

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não comunica ou não recebe sinal após a montagem.	Possível ligação incorreta dos condutores ou pinagem incompatível com o equipamento; a ficha do soquete não informa a atribuição dos pinos.	Compare cada condutor com o diagrama de ligação do equipamento e verifique continuidade antes de substituir o soquete.
O cabo fica solto ou não é retido adequadamente no conector.	Diâmetro do revestimento fora da faixa declarada, montagem incorreta ou aperto inadequado.	Meça o diâmetro externo do revestimento e confirme que está entre 3,5 e 6 mm; inspecione a montagem e o torque aplicado.
Há interrupção elétrica ou aquecimento na conexão.	Possível terminação frouxa, condutor fora da faixa de seção ou carga acima da capacidade declarada.	Com o circuito isolado, inspecione os terminais, confirme a seção do condutor e compare a corrente com o limite de 4 A a 40 °C.
Umidade ou contaminação aparece na interface montada.	Possível assentamento inadequado da vedação, montagem incompleta ou condição de uso que não corresponde à configuração de proteção declarada.	Inspecione a vedação e o acoplamento com a contraparte; confirme as instruções de montagem e as condições aplicáveis na folha de dados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC811, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC811 e para que tipo de ligação serve?

É um soquete confeccionável IFM M12 fêmea angular, codificação A, com quatro contatos. A ficha declara uso em aplicações industriais e de automação industrial.

Quais condutores e cabos posso usar nele?

Os terminais parafusados aceitam condutores de 0,25...1 mm² (AWG 23...17), e o revestimento do cabo deve ter diâmetro de 3,5...6 mm.

O produto vem com cabo ou acessórios?

A ficha identifica o item como soquete confeccionável e informa embalagem com uma peça; não há acessórios ou cabo incluídos especificados.

Ele funciona com qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: o EVC811 é angular, codificação A e tem quatro contatos. Confirme a geometria e a codificação da contraparte, além da compatibilidade elétrica.

Posso usar este soquete se minha aplicação exigir mais de 4 A?

A ficha declara capacidade de carga total de 4 A a 40 °C. Uma exigência superior excede o limite informado e requer a seleção de uma conexão com especificação adequada.

Serve para uma conexão M12 com outra codificação ou quantidade de pinos?

A ficha especifica codificação A e quatro contatos. Não use essa especificação como confirmação de encaixe em outra codificação ou configuração.

O conector encaixa, mas o equipamento não recebe sinal; o que verifico antes de trocar?

Verifique a pinagem no diagrama do equipamento e a continuidade de cada condutor. A ficha do EVC811 não informa atribuição de pinos nem protocolo.

O cabo está frouxo ou há sinais de entrada de umidade; o que pode estar errado?

Confira se o revestimento do cabo mede Ø 3,5...6 mm e inspecione a montagem e o assentamento da vedação. A proteção declarada depende da configuração montada e das condições indicadas pelo fabricante.

Devo comprar este soquete ou um conjunto de cabo pronto?

Escolha o EVC811 quando precisar confeccionar a terminação e a instalação aceitar M12 angular codificação A, quatro contatos e terminais parafusados. A ficha não compara o produto com conjuntos de cabo pronto.

Que cuidado devo ter ao apertar a conexão?

A ficha informa torque máximo de aperto de 0,6...1,2 Nm e orienta observar o valor máximo da contraparte. Consulte também as instruções de montagem do fabricante.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração da interface M12 indicada para o soquete; deve corresponder à contraparte.

Terminais parafusados

Terminação em que os condutores são fixados por parafusos no conector.

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de elementos, conforme condições de ensaio e montagem aplicáveis.

FKM

Material elastomérico indicado para a vedação do soquete.

AWG

Sistema de referência de bitolas de condutores; a ficha apresenta a faixa AWG 23...17 para os terminais.
