Cabo de Ligação IFM EVC770 M8 3m

Pré-visualizar: EVC770 IFM - Cabo de Ligação IFM Automação Industrial M8 Reto 3m PUR 4 Vias

EVC770 IFM - Cabo de Ligação IFM Automação Industrial M8 Reto 3m PUR 4 Vias

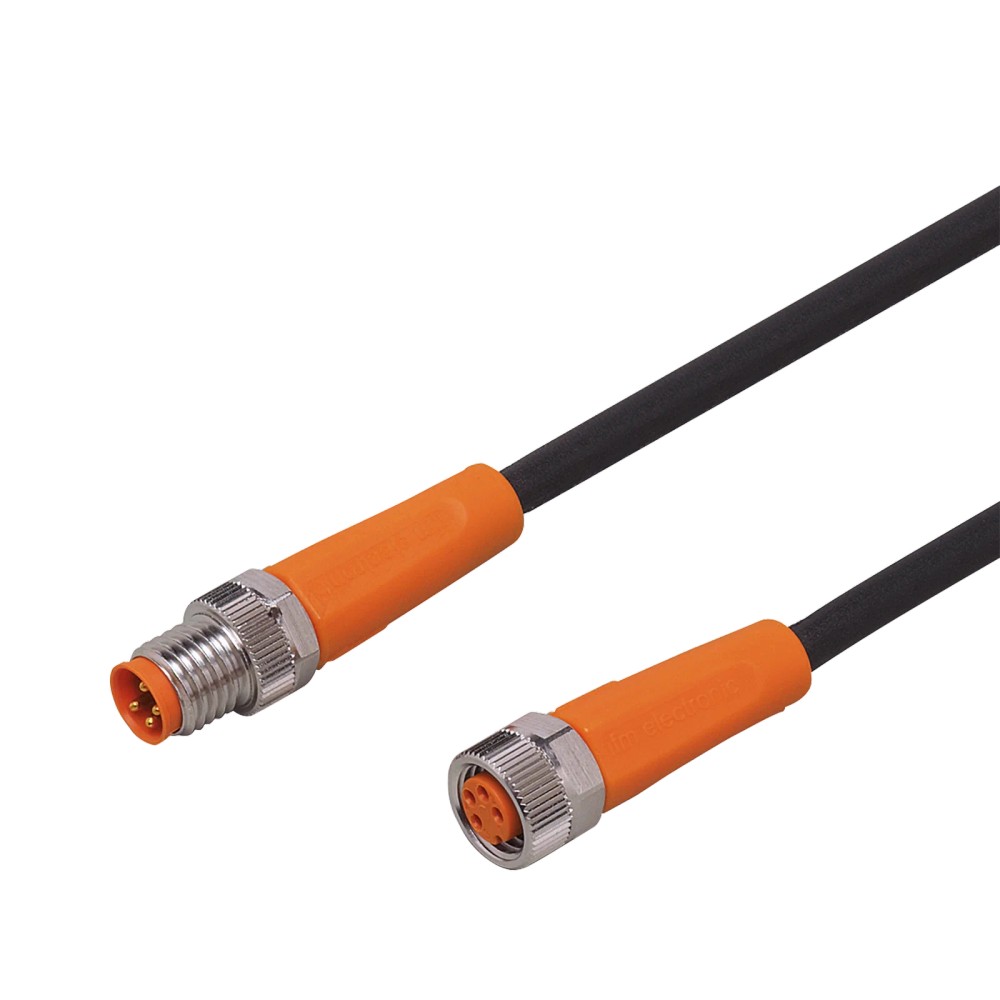

Imagem meramente ilustrativa

R$ 280,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC770
EAN: 4021179310420
NCM do produto: 85444200

Destaques do Produto Tipo de Conexão M8...mais

Fechar menu

Saiba mais sobre: "EVC770 IFM - Cabo de Ligação IFM Automação Industrial M8 Reto 3m PUR 4 Vias"

Destaques do Produto

Tipo de Conexão

M8 Reto

Comprimento

3 metros

Número de Vias

4 Vias

Material

PUR (Poliuretano)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC770 M8 Reto 3m PUR 4 Vias

O cabo de ligação EVC770 é uma solução robusta para interconexão de sensores e atuadores em ambientes industriais exigentes. Com 3 metros de comprimento e revestimento em PUR, oferece alta resistência a óleos e lubrificantes. Destaca-se por ser isento de silicone e halogênio, possuindo grau de proteção IP69K e contatos banhados a ouro para garantir a integridade da transmissão de sinais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC770
Comprimento	3 m
Conexão	M8 Reto
Número de Vias	4
Grau de Proteção	IP65/67/68/69K
Material	PUR
Corrente Nominal	3 A
Tensão Máxima	< 50V AC / 60V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de refrigerantes e lubrificantes
Aplicações que exigem alta resistência a ciclos de movimentação (robótica/esteiras)
Ambientes que exigem limpeza sob alta pressão (IP69K)

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 50V AC / 60V DC
Ambientes com temperaturas contínuas acima de 90°C
Aplicações que exigem flexão em raios menores que 10x o diâmetro do cabo (37mm)
Uso em sistemas de potência (não é um cabo de força)

APLICAÇÕES E USO

Automação industrial: conexão de sensores e atuadores em linhas de montagem.
Máquinas-ferramenta: ambientes com presença constante de lubrificantes e fluidos de corte.
Robótica e sistemas móveis: aplicações que requerem tolerância à movimentação e torção (± 180 °/m).

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC770 M8 Reto 3m PUR 4 Vias, verifique estes pontos:

Escolha este modelo se

Você precisa de um cabo confiável para ambientes industriais com alta incidência de óleos, necessidade de proteção contra jatos de água (IP69K) e compatibilidade com interfaces M8 padrão.

Considere outra opção se

Sua aplicação exige um comprimento de cabo maior que 3 metros, um ângulo de conexão diferente (ex: M8 angular) ou se a tensão de operação ultrapassar 60V DC.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento	3 m	Comprimento total do cabo
Material de revestimento	PUR	Material resistente a óleos e lubrificantes
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Resistência contra poeira e água

Dados Elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limite de tensão de trabalho
Corrente nominal	3 A	Capacidade máxima de carga

Condições Ambientais
Temperatura ambiente	-25 a 90 °C	Faixa de operação térmica

COMPATIBILIDADE

Comunicação

• Sinais digitais padrão (24V)

• Protocolos baseados em E/S digitais

Conexões

Elétrica 4 vias (4 x 0,25 mm²)

Processo M8 (Macho/Fêmea)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de alta umidade/lavagem (Washdown)	✓	O cabo possui grau de proteção IP69K, resistindo a jatos de água e limpeza industrial.
Ambiente com presença de fluidos hidráulicos	✓	O revestimento em PUR é quimicamente resistente a muitos óleos e fluidos industriais comuns.
Instalações em redes de energia AC de alta tensão	✗	O cabo é limitado a 50V AC, não sendo adequado para tensões superiores.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC770 M8 Reto 3m PUR 4 Vias

Verifique a integridade do cabo e dos conectores antes da instalação.
Certifique-se de que o dispositivo ao qual o cabo será conectado esteja desligado.
Alinhe os pinos do conector M8 com a entrada do dispositivo correspondente.
Insira o conector firmemente até o fim do curso.
Rosqueie o anel de travamento manualmente.
Utilize chave dinamométrica se necessário, aplicando torque entre 0,3 e 0,5 Nm.

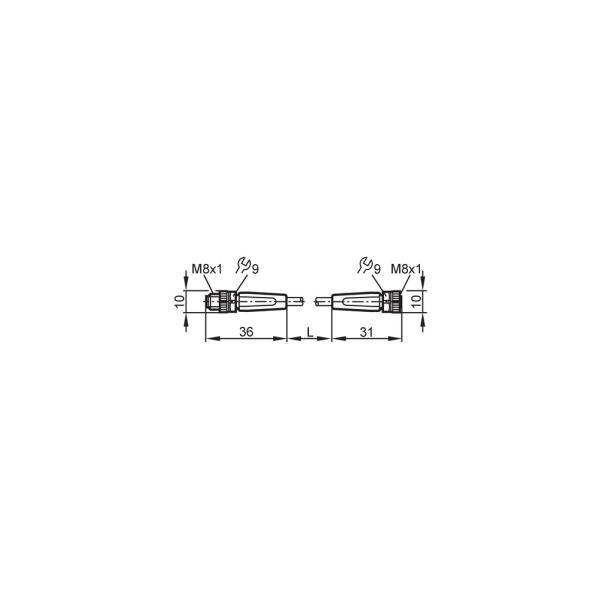

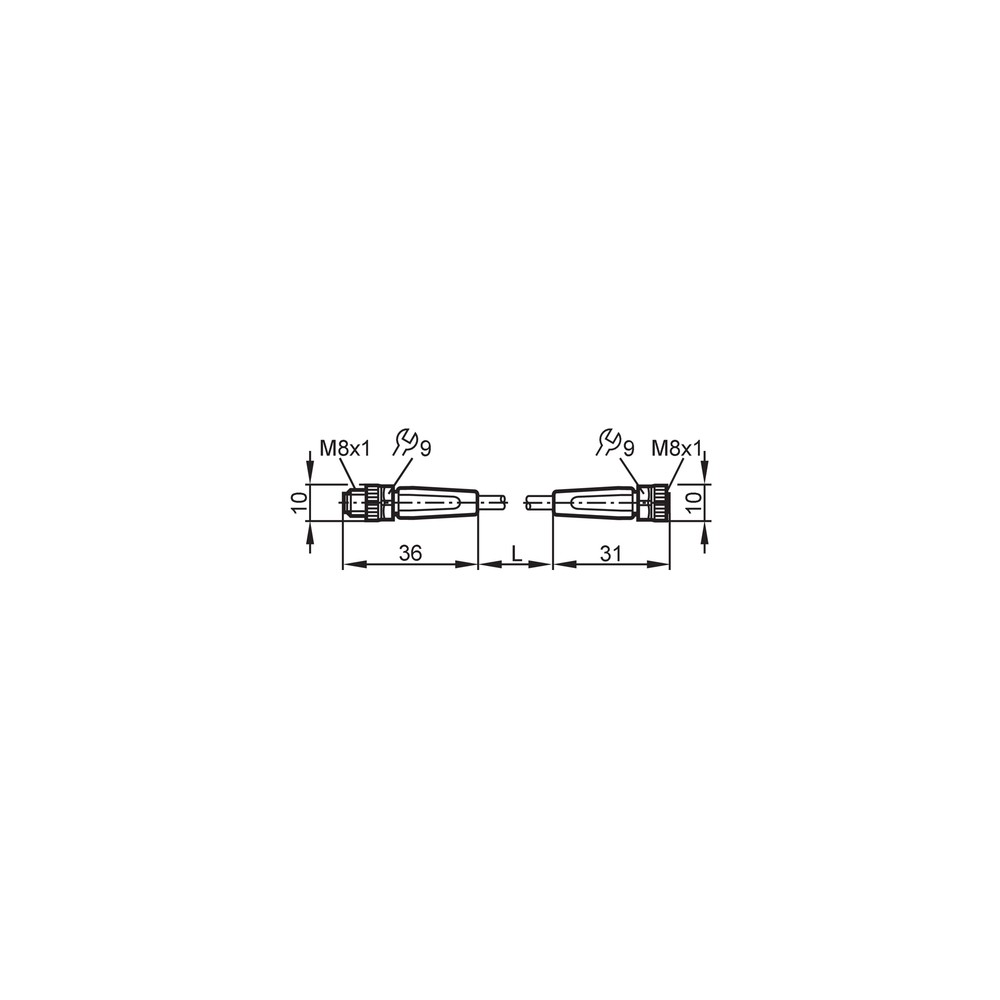

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Umidade ou sujeira penetrando no conector.	Aperto incorreto fora da faixa de torque (0,3 - 0,5 Nm).	Verificar se o conector está frouxo ou se a rosca apresenta danos.
Interrupção do sinal/quebra de condutor interno.	Flexão excessiva abaixo do raio mínimo permitido.	Inspeção visual em busca de dobras acentuadas ou deformações no revestimento.
Sinal intermitente ou ruído excessivo.	Oxidação ou falha por manuseio inadequado dos pinos.	Verificar integridade dos contatos dourados no conector M8.
Aquecimento do cabo durante operação.	Sobrecarga de corrente elétrica.	Medir a corrente de carga e comparar com o limite nominal de 3 A.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVC770 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este cabo de ligação EVC770 da IFM?

O EVC770 é um cabo de ligação industrial projetado para automação, com conexão M8 reta e 3 metros de comprimento.

Quais as características técnicas principais do EVC770?

Este cabo é composto por revestimento em PUR, possui 4 vias e é livre de silicone e halogênio.

O cabo possui alguma restrição de uso?

O cabo não deve ser utilizado em aplicações que excedam a tensão de 50V AC / 60V DC ou em ambientes com temperatura superior a 90°C.

Este cabo pode ser usado em qualquer esteira porta-cabos?

Não é adequado para aplicações com alta exigência de flexão contínua em condições extremas que superem os ciclos de curvatura especificados (> 5 milhões).

Como diagnosticar uma falha de comunicação com este cabo?

Sintomas de falha incluem perda de sinal ou intermitência; verifique se há oxidação nos contatos banhados a ouro ou rompimento interno do cabo.

Por que meu sensor apresenta falha de leitura intermitente?

Falhas de conexão podem ser causadas por aperto insuficiente ou excessivo do conector M8; verifique se o torque de 0,3 a 0,5 Nm foi respeitado.

Devo comprar este cabo ou outro modelo da série?

A escolha depende da necessidade de alcance (3 metros) e da interface M8; para alcances diferentes ou conectores angulados, outros modelos da série EVC podem ser necessários.

Qual a vantagem deste cabo em relação a cabos industriais padrão?

Este modelo é ideal para ambientes industriais exigentes devido ao seu grau de proteção IP69K, superior a cabos comuns de escritório.

Como realizar a instalação correta do conector?

A instalação requer alinhamento correto do pino guia no conector M8 e aperto manual dentro da faixa de 0,3 a 0,5 Nm para garantir a vedação IP.

Este produto tem garantia de procedência?

O produto é original IFM, comercializado via canal oficial, garantindo conformidade com as especificações técnicas da marca.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência mecânica e química, ideal para ambientes industriais.

IP69K

Grau de proteção que assegura resistência contra entrada de pó e jatos de água de alta pressão e temperatura.

Sem halogênio

Característica de segurança que evita a liberação de gases tóxicos em caso de combustão.

Codificação A

Padrão de interface para conectores M8, garantindo que o acoplamento seja compatível com sensores e atuadores padrão.

Torque de aperto

Força aplicada na conexão para garantir a integridade da vedação (Ref.: 0,3...0,5 Nm).
