Cabo de Ligação IFM EVC740 M12 Angular 2m PUR

Pré-visualizar: EVC740 IFM - Cabo de Ligação ifm Automação Industrial M12 Angular 2m PUR

EVC740 IFM - Cabo de Ligação ifm Automação Industrial M12 Angular 2m PUR

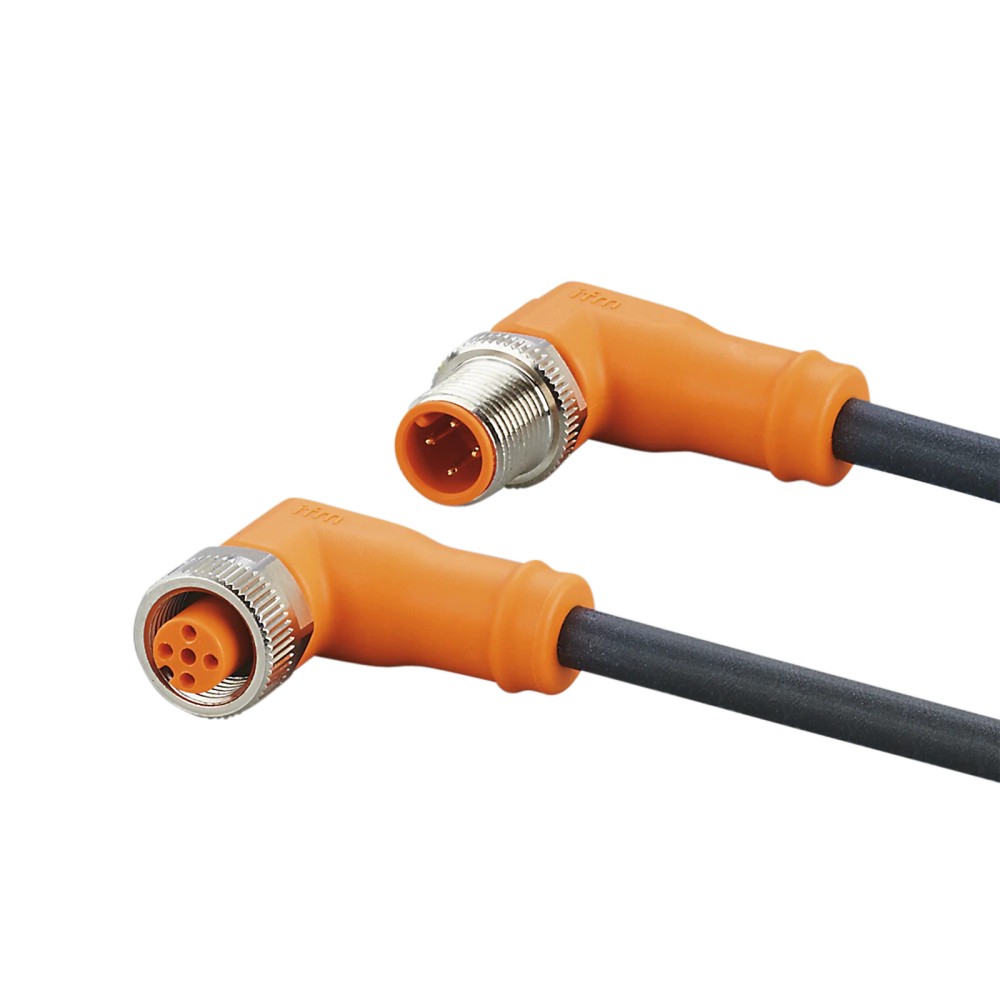

Imagem meramente ilustrativa

R$ 285,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC740
EAN: 4021179304061
NCM do produto: 85444200

Destaques do Produto Conexão M12 angular,...mais

Fechar menu

Saiba mais sobre: "EVC740 IFM - Cabo de Ligação ifm Automação Industrial M12 Angular 2m PUR"

Destaques do Produto

Conexão

M12 angular, codificação A, 4 contatos

Comprimento

2 m

Tensão de operação

< 250 V AC / < 300 V DC

Corrente

Capacidade de carga total de 4 A

Ambiente

-25 a 90 °C; grau de proteção IP65, IP67, IP68 e IP69K

Cabo

PUR preto, 4 x 1,00 mm², Ø 6,2 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Produto comercializado pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

A ficha informa faturamento diretamente pelo fornecedor.

Logística do fabricante

A ficha informa gestão de estoque, despacho e entrega pela IFM, conforme disponibilidade.

Compra simplificada

A ficha informa compra a partir de uma unidade e atendimento pela Melhor Indústria; consulte as condições comerciais vigentes.

Sobre o Cabo de Ligação ifm EVC740 M12 Angular, 4 contatos, 2 m, PUR

O ifm EVC740 é um cabo de ligação para conectar componentes industriais com conexão M12. Possui conexão M12 angular, codificação A e 4 contatos, além de cabo PUR de 2 m. Opera com tensão inferior a 250 V AC ou 300 V DC e conta com grau de proteção IP65, IP67, IP68 e IP69K, conforme as condições de instalação especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC740
Conexão	M12 angular, codificação A, 4 contatos
Comprimento do cabo	2 m
Revestimento do cabo	PUR, preto, Ø 6,2 mm
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	-25 a 90 °C
Condutores	4 x 1,00 mm²
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais M12 angulares com codificação A e 4 contatos, desde que a interface complementar e o esquema elétrico do equipamento sejam compatíveis.
Aplicações de automação industrial e máquinas-ferramenta, incluindo cenários com refrigerantes e lubrificantes, conforme descrito na ficha do produto.
Instalações que atendam à tensão, corrente, temperatura, raio de flexão e condições de proteção especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não utilizar em circuitos acima dos limites de tensão ou da capacidade de carga total informados pelo fabricante.
Não instalar em aplicação flexível com raio de curvatura inferior a 10 vezes o diâmetro do cabo.
Não presumir compatibilidade com conectores M12 de codificação, quantidade de contatos ou pinagem diferentes; confirmar a interface e o esquema elétrico do equipamento conectado.

APLICAÇÕES E USO

Aplicação declarada: automação industrial e máquinas-ferramenta, incluindo uso com refrigerantes e lubrificantes, conforme a descrição do produto.
Aplicação condicionada: instalações móveis ou com dobras e deslocamentos, respeitando o raio mínimo de flexão de 10 vezes o diâmetro do cabo e as condições de movimento declaradas.
A temperatura ambiente especificada é de -25 a 90 °C. A adequação a fluidos, agentes químicos e condições particulares deve ser confirmada na documentação do fabricante; a ficha não detalha compatibilidade química específica.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação ifm EVC740 M12 Angular, 4 contatos, 2 m, PUR, verifique estes pontos:

Escolha o EVC740 quando

A aplicação exigir cabo de ligação de 2 m com conexão M12 angular, codificação A e 4 contatos, e os limites elétricos, ambientais e mecânicos do produto forem atendidos.

Verifique outra configuração quando

A instalação exigir comprimento diferente de 2 m, outra geometria ou codificação de conector, número distinto de contatos, ou condições além dos limites declarados. A ficha não identifica modelos alternativos; confirme a configuração necessária com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de ligação ifm EVC740	Identificação do produto conforme o título do anúncio.
Marca	ifm	Fabricante informado no anúncio.
SKU	EVC740	Código do produto no anúncio.
GTIN	4021179304061	Identificador comercial informado.
Part number do anúncio	EVC740	Código apresentado na fonte prioritária do anúncio.
Part number do catálogo	VDOAH040MSP0002H04STAH040MSP	Código complementar constante no dataset do catálogo.
Tipo de produto	Cabo de ligação	Classificação do produto.
Aplicação declarada	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários descritos na ficha do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Conexões e construção elétrica
Conector / soquete	1 x M12 angular, codificação A; 4 contatos dourados	Configuração declarada para as conexões elétrica - conector e soquete.
Corpo do conector	TPU, laranja	Material e cor declarados para o corpo da conexão.
Material de bloqueio	Latão niquelado	Material declarado para o elemento de bloqueio.
Vedação	FKM	Material declarado para a vedação.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa de torque indicada para o aperto da conexão.
Condutores do cabo	4 x 1,00 mm² (32 x Ø 0,2 mm)	Construção elétrica declarada para o cabo.
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão de operação informados pelo fabricante.
Capacidade de carga total	4 A	Capacidade de carga total declarada; não exceder este valor.
Classe de proteção	II	Classificação declarada na ficha.

Cabo e propriedades de flexão
Comprimento	2 m	Comprimento nominal informado para o cabo.
Material do revestimento	PUR	Material de revestimento declarado.
Cor do cabo	Preto	Cor informada no anúncio e no catálogo.
Diâmetro do cabo	Ø 6,2 mm	Dimensão declarada na descrição da conexão elétrica do cabo.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada pelo fabricante.
Ciclos de curvatura	> 5 milhões	Quantidade declarada para a característica de flexão.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível.
Esforço de torção	± 180 °/m	Valor declarado para esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica associada à velocidade de movimento declarada.

Condições elétricas e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados na ficha; a proteção depende da montagem correta e das condições de aplicação especificadas pelo fabricante.
Livre de silicone	Sim	Característica declarada.
Livre de halogênio	Sim	Característica declarada.
Contatos banhados a ouro	Sim	Característica declarada para os contatos.

Condições ambientais
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente declarada.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa informada para operação móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade declarada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática de armazenamento informada na ficha.

Dados mecânicos e materiais
Material do invólucro	TPU	Material declarado para o invólucro.
Material da porca / bloqueio	Latão niquelado	Material declarado para o elemento de bloqueio.
Material da vedação	FKM	Material declarado para a vedação.
Dimensões	35,5 x 15,5 x 38 mm	Dimensões declaradas no catálogo.
Peso	166,7 g	Peso informado no dataset do catálogo.

Conformidade e classificação
Certificações	CE, cULus Listed, UKCA	Certificações listadas na ficha.
NCM	8544.42.00	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação. O produto é um cabo de ligação com M12 angular, codificação A e 4 contatos; a compatibilidade de sinal depende da pinagem e dos dispositivos conectados.

Conexões

Elétrica Uma conexão M12 angular, codificação A, com 4 contatos dourados; cabo de 2 m, PUR, 4 x 1,00 mm². Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Verifique a pinagem do equipamento antes da ligação.

Processo Não se aplica como conexão de processo. A interface física informada é M12 angular, codificação A, 4 contatos; confirmar correspondência mecânica com o conector do dispositivo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 angular, codificação A, 4 contatos e requisitos elétricos dentro dos limites especificados.	✓	A configuração do conector e os limites de tensão e corrente correspondem aos dados declarados, desde que a pinagem seja compatível.
Circuito com tensão ou carga acima dos limites especificados.	✗	A ficha limita a operação a < 250 V AC / < 300 V DC e capacidade de carga total de 4 A.
Equipamento que exige protocolo de comunicação específico.	✗	A ficha não declara protocolo. A adequação depende da aplicação elétrica e da pinagem; não é possível validar protocolo apenas pelo tipo de conector.
Instalação flexível com raio de curvatura inferior a 10 vezes o diâmetro do cabo.	✗	O raio mínimo declarado para aplicação flexível é 10 x o diâmetro do cabo.
Ambiente dentro da faixa de -25 a 90 °C e instalação que atende às condições de proteção indicadas.	✓	A faixa de temperatura ambiente e os graus de proteção constam na ficha; a proteção efetiva depende da montagem correta e das condições aplicáveis.

INSTALAÇÃO

Como instalar o Cabo de Ligação ifm EVC740 M12 Angular, 4 contatos, 2 m, PUR

Confirme que a interface do dispositivo é M12 angular, codificação A, com 4 contatos, e confira a pinagem no equipamento e na documentação aplicável.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione conector, contatos, vedação e cabo; não utilize o conjunto se houver dano visível.
Alinhe os conectores pela codificação e acople sem forçar os contatos ou a rosca.
Aperte a conexão dentro da faixa de 0,6 a 1,5 Nm indicada pelo fabricante.
Instale o cabo respeitando o raio mínimo de flexão de 10 vezes o diâmetro e os limites ambientais e elétricos especificados.

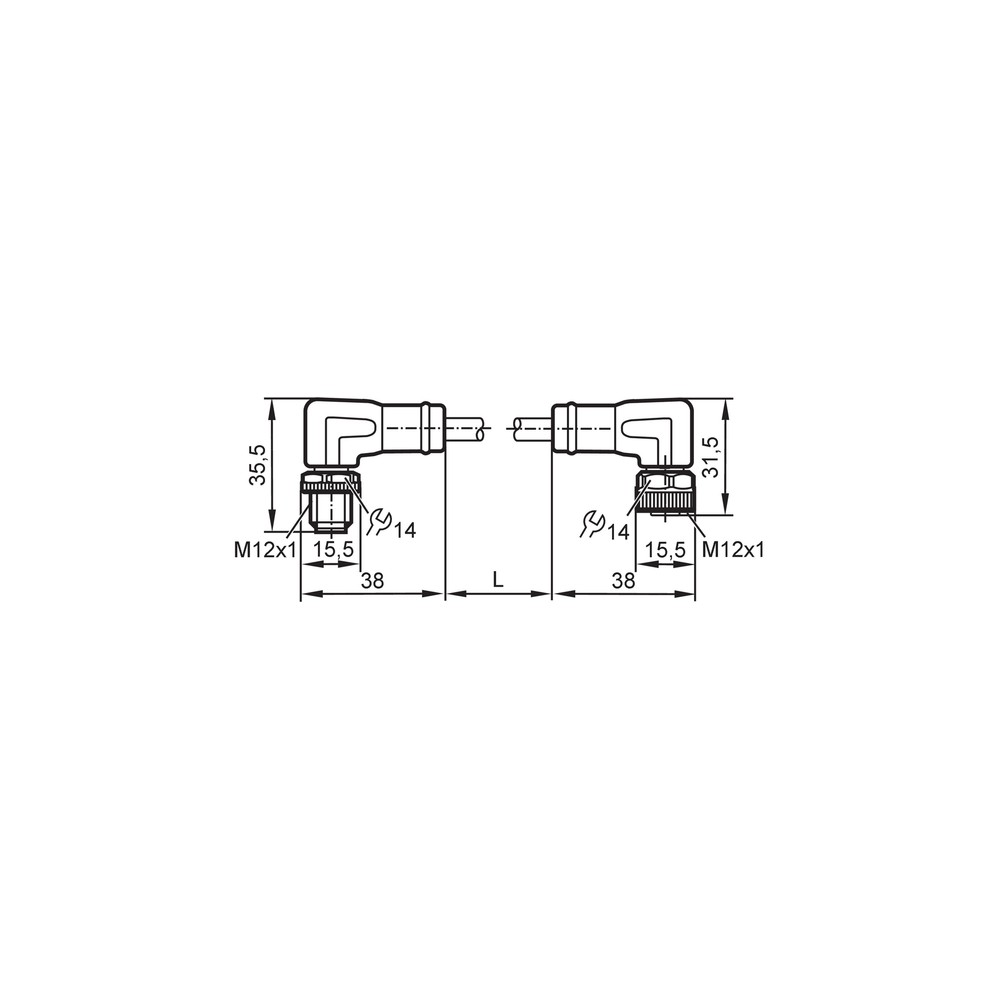

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sem sinal ou alimentação no dispositivo conectado.	Conector não acoplado corretamente, contatos danificados ou incompatibilidade de pinagem entre o cabo e o equipamento.	Desenergize o circuito, confira o encaixe e compare a pinagem do dispositivo com a documentação do fabricante; inspecione os contatos.
Interrupção intermitente durante movimento do cabo.	Raio de flexão abaixo do mínimo, esforço mecânico ou dano nos condutores após movimentação.	Inspecione o percurso do cabo e confirme o raio mínimo de 10 vezes o diâmetro; verifique continuidade com o circuito desenergizado.
Aquecimento ou falha do circuito conectado.	Carga elétrica acima da capacidade total declarada ou conexão inadequada.	Meça a corrente do circuito e compare com o limite de 4 A; confirme também os limites de tensão e o torque de aperto especificado.
Umidade ou contaminação na região da conexão.	Acoplamento incompleto, vedação comprometida ou instalação fora das condições necessárias para o grau de proteção declarado.	Verifique o estado da vedação e das superfícies de acoplamento, o aperto da conexão e as instruções do fabricante para a condição de proteção pretendida.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC740 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC740 e para que tipo de conexão ele serve?

É um cabo de ligação ifm com conexão M12 angular, codificação A e 4 contatos. A ficha o destina a aplicações industriais e de automação.

O que acompanha o produto e qual é o comprimento do cabo?

A ficha informa uma peça por embalagem e cabo de 2 m. Não lista acessórios adicionais inclusos.

Ele funciona com qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: a ficha especifica conexão angular, codificação A e 4 contatos. Confirme também a pinagem e a interface do equipamento.

Posso usar este cabo em uma aplicação que exige protocolo de comunicação específico?

A ficha não declara protocolo de comunicação. A compatibilidade depende dos sinais, da pinagem e dos dispositivos conectados.

Este cabo serve para uma conexão M12 com outra codificação ou número de contatos?

A configuração declarada é M12 codificação A com 4 contatos. A ficha não confirma compatibilidade mecânica ou elétrica com outras configurações.

Posso usar o EVC740 fora da faixa de temperatura indicada?

A faixa de temperatura ambiente declarada é de -25 a 90 °C. A ficha não valida operação fora desses limites.

O equipamento parou de receber sinal; o que devo verificar antes de trocar o cabo?

Confira o encaixe, os contatos e a correspondência da pinagem com o equipamento. Faça a inspeção com o circuito desenergizado e consulte a documentação dos dispositivos.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é flexão abaixo do raio mínimo declarado ou dano mecânico no cabo. Verifique o percurso e respeite o raio mínimo de 10 vezes o diâmetro.

Devo comprar este cabo ou procurar outro comprimento ou configuração?

Escolha o EVC740 se 2 m, M12 angular codificação A e 4 contatos atenderem à instalação. Se precisar de outro comprimento ou configuração, confirme a opção adequada com o fabricante; a ficha não lista alternativas.

Que cuidado devo ter ao instalar e apertar a conexão?

Alinhe os conectores sem forçar e aplique torque de 0,6 a 1,5 Nm. Respeite também o raio mínimo de flexão indicado pelo fabricante.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento mecânico do conector M12 declarada para este cabo. (Ref.: conexão M12, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do conjunto contra ingresso de elementos, dependente das condições corretas de montagem. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Material indicado para o revestimento do cabo. (Ref.: revestimento PUR)

Raio de flexão

Raio mínimo de curvatura indicado para a aplicação flexível do cabo. (Ref.: mínimo de 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente total declarado para a conexão. (Ref.: 4 A)
