Cabo de Ligação IFM EVC739 M12 Angular 1m PUR IP69K

Pré-visualizar: EVC739 IFM - Cabo de Ligação ifm M12 Angular Automação Industrial 1m PUR IP69K

EVC739 IFM - Cabo de Ligação ifm M12 Angular Automação Industrial 1m PUR IP69K

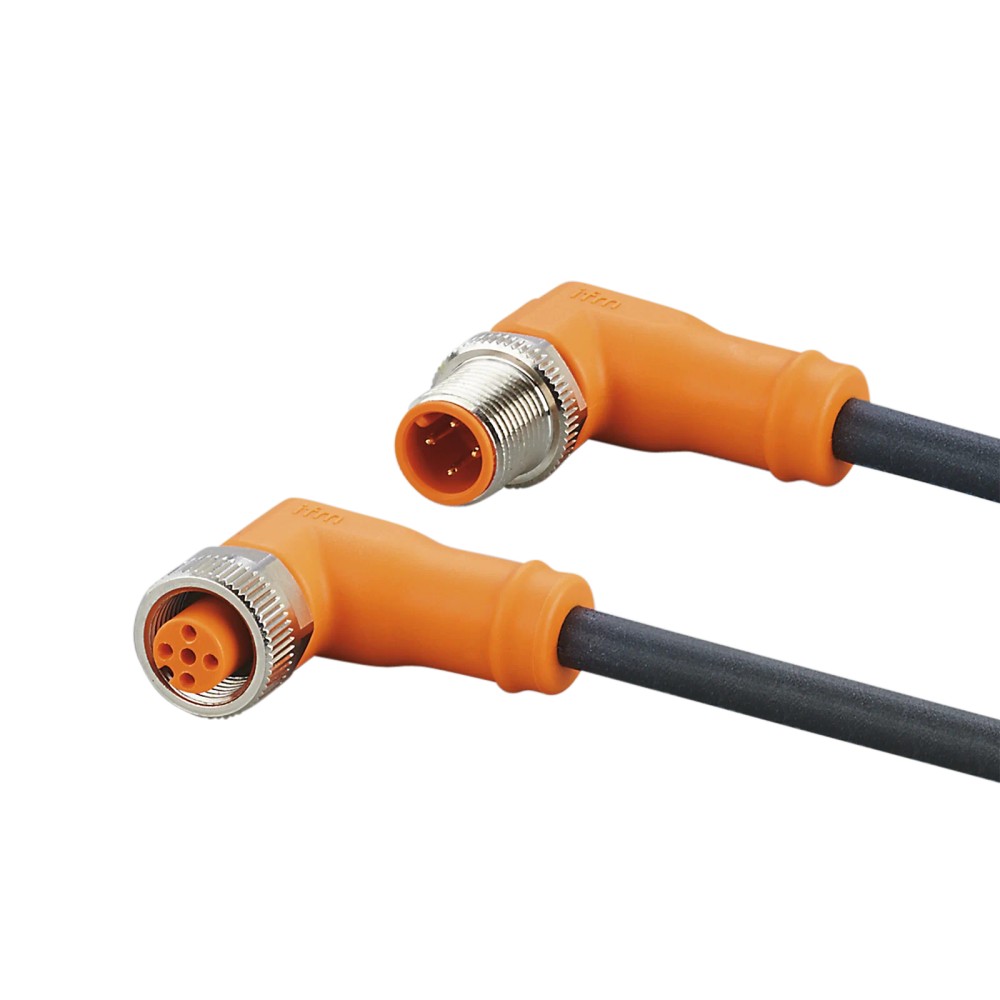

Imagem meramente ilustrativa

R$ 259,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC739
EAN: 4021179304054
NCM do produto: 85444200

Destaques do Produto SKU EVC739...mais

Fechar menu

Saiba mais sobre: "EVC739 IFM - Cabo de Ligação ifm M12 Angular Automação Industrial 1m PUR IP69K"

Destaques do Produto

SKU

EVC739

Comprimento

1 m

Conexão

M12 angular, codificação A, 4 contatos

Revestimento

PUR, sem silicone e sem halogênio

Limites elétricos

< 250 V AC / < 300 V DC; capacidade de carga de 4 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação ifm EVC739 M12 Angular, 1 m, PUR, IP69K

O ifm EVC739 é um cabo de ligação com conector M12 angular, destinado a conexões em aplicações industriais e de automação. Possui 1 m de comprimento, revestimento em PUR e grau de proteção declarado IP65, IP67, IP68 e IP69K. Seus contatos são banhados a ouro, e o cabo é especificado como sem silicone e sem halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Conector	1 × M12 angular, codificação A, 4 contatos
Comprimento do cabo	1 m
Material do cabo	PUR
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C
Diâmetro do cabo	6,2 mm
Peso	102,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam cabo de 1 m com conector M12 angular, codificação A e 4 contatos, desde que os requisitos elétricos e mecânicos do equipamento sejam compatíveis.
Aplicações industriais e de automação, incluindo máquinas-ferramentas e uso com refrigerantes e lubrificantes, conforme a descrição do produto.
Instalações que requeiram o revestimento de cabo PUR, contatos dourados e os graus de proteção declarados, respeitadas as condições de montagem.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir comprimento diferente de 1 m sem confirmar que essa variante atende ao projeto.
Não utilizar acima dos limites especificados de tensão de operação ou capacidade de carga.
Não assumir compatibilidade elétrica apenas pela conexão M12: confirme a codificação, quantidade e atribuição dos contatos no equipamento e na documentação técnica.

APLICAÇÕES E USO

Uso em aplicações industriais e de automação industrial, conforme indicado na ficha do produto.
Aplicação em máquinas-ferramentas e em ambientes com refrigerantes e lubrificantes, conforme a descrição do produto.
Em instalações móveis, considerar a faixa de temperatura móvel declarada, o raio mínimo de flexão e as condições de movimento especificadas. A adequação para uma máquina específica depende da montagem e dos requisitos do equipamento conectado.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação ifm EVC739 M12 Angular, 1 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC739

Quando o projeto requer 1 m de cabo PUR com conector M12 angular, codificação A e 4 contatos, e os valores de tensão, carga e ambiente estão dentro dos dados especificados.

Avalie outra configuração

Procure uma variante adequada quando o comprimento ou a geometria do conector não atender à instalação. Para conexões M12 com outra codificação ou quantidade de contatos, confirme o pinout e a compatibilidade elétrica antes de selecionar; esses dados não podem ser presumidos pela forma do conector.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de ligação ifm EVC739	Identificação do produto na ficha do anúncio.
Marca	ifm / ifm electronic	Fabricante indicado no anúncio e no conjunto de dados do produto.
SKU	EVC739	Código de seleção do produto.
GTIN	4021179304054	Identificador comercial informado na ficha.
Part number	EVC739; no dataset de catálogo consta VDOAH040MSP0001H04STAH040MSP	A ficha apresenta dois valores em fontes distintas; confirme o código aplicável ao pedido com a documentação do fabricante.
Tipo de produto	Cabo de ligação	Categoria funcional informada pelo fabricante.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramentas, refrigerantes e lubrificantes	Cenários de aplicação descritos no conjunto de dados.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características declaradas para o produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados; não exceder os valores indicados.
Capacidade de carga total	4 A	Valor nominal indicado na ficha.
Classe de proteção	II	Classificação declarada no conjunto de dados.

Conexões e condutores
Conexão elétrica — conector	1 × M12 angular; codificação A; 4 contatos dourados	Configuração da conexão do lado do conector.
Conexão elétrica — soquete	1 × M12 angular; codificação A; 4 contatos dourados; corpo TPU laranja; vedação FKM; bloqueio de latão niquelado	Descrição do lado do soquete na ficha.
Conexão elétrica — cabo	1 m; PUR; sem halogênio; preto; Ø 6,2 mm; 4 × 1,00 mm² (32 × Ø 0,2 mm)	Construção e dimensões elétricas declaradas do cabo.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa especificada para o bloqueio da conexão.
Contatos	Banhados a ouro	Acabamento dos contatos informado na ficha.

Materiais e construção
Material do cabo	PUR	Material do revestimento do cabo.
Material do corpo	TPU	Material declarado para o corpo do conector.
Material da porca/bloqueio	Latão niquelado	Material declarado para o elemento de bloqueio.
Material da vedação	FKM	Material declarado para a vedação.
Livre de silicone	Sim	Característica explicitamente informada.
Livre de halogênio	Sim	Característica explicitamente informada.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; a proteção depende da conexão e da instalação corretas.
Temperatura ambiente	-25 a 90 °C	Faixa ambiente informada.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência informada para armazenamento.

Dados mecânicos e movimento
Comprimento do cabo	1 m	Comprimento especificado para este SKU.
Dimensões informadas	35,5 × 15,5 × 38 mm	Dimensões declaradas no conjunto de dados; consulte o desenho dimensional para referência visual.
Peso	102,6 g	Peso informado no conjunto de dados do produto.
Ciclos de curvatura	> 5 milhões	Valor declarado para ciclos de curvatura.
Esforço de torção	± 180°/m	Limite de torção declarado.
Raio mínimo de flexão em aplicação flexível	10 × diâmetro do cabo	Raio mínimo especificado para aplicação flexível.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento indicada na ficha; não generalizar para outras configurações de percurso ou aceleração.

COMPATIBILIDADE

Comunicação

• O produto é um cabo de ligação passivo; a ficha não especifica protocolo de comunicação.

Conexões

Elétrica 1 × conector M12 angular, codificação A, com 4 contatos dourados. Cabo de 1 m, PUR, sem halogênio, preto, Ø 6,2 mm, 4 × 1,00 mm² (32 × Ø 0,2 mm). Tensão de operação: < 250 V AC / < 300 V DC; capacidade de carga: 4 A. A atribuição dos pinos deve ser conferida na documentação do equipamento conectado.

Processo Conexão elétrica M12 angular. Não há conexão de processo especificada; a compatibilidade mecânica depende da interface M12 correspondente no equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 codificação A, 4 contatos e requisitos elétricos dentro dos limites declarados.	✓	A configuração do conector e os limites elétricos correspondem aos dados informados; confirme o pinout específico do equipamento.
Aplicação que exige conector reto ou outra codificação ou quantidade de contatos.	✗	O produto está especificado com conector M12 angular, codificação A e 4 contatos.
Aplicação com necessidade de comprimento de cabo diferente de 1 m.	✗	Este SKU tem comprimento especificado de 1 m; outra extensão exige seleção de outra configuração.
Aplicação que excede a tensão de operação ou a capacidade de carga especificadas.	✗	Os limites declarados são < 250 V AC / < 300 V DC e 4 A.
Máquina-ferramenta ou aplicação industrial com refrigerantes e lubrificantes, dentro das condições especificadas.	✓	Esses usos são mencionados na descrição do produto; a instalação deve respeitar os limites ambientais e de proteção declarados.

INSTALAÇÃO

Como instalar o Cabo de Ligação ifm EVC739 M12 Angular, 1 m, PUR, IP69K

Confirme que o cabo de 1 m, o conector M12 angular e a codificação A correspondem à interface prevista.
Verifique no datasheet do equipamento a atribuição dos 4 contatos; não presuma o pinout apenas pela codificação do conector.
Inspecione o conector, a vedação e o cabo antes da montagem; não conecte componentes danificados.
Alinhe o conector com a interface correspondente e acople sem forçar ou torcer os contatos.
Aperte o bloqueio respeitando a faixa de torque indicada de 0,6 a 1,5 Nm.
Na instalação móvel, respeite o raio mínimo de flexão de 10 × o diâmetro do cabo e os limites ambientais e de movimento especificados.

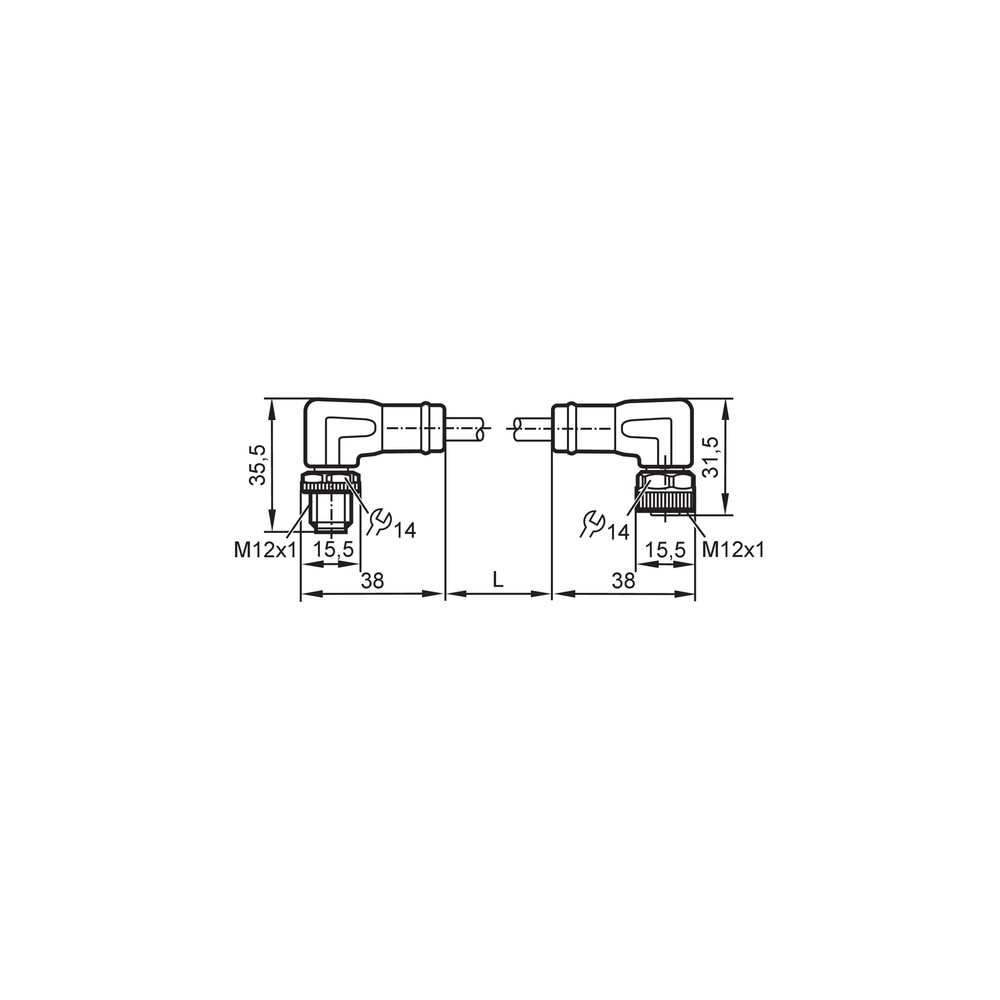

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ou não trava corretamente.	A interface pode não corresponder à configuração M12 angular, codificação A, ou pode haver desalinhamento durante o acoplamento.	Confirme a codificação e a geometria da interface do equipamento; inspecione o alinhamento e o estado do bloqueio antes de reconectar.
O equipamento conectado não apresenta o sinal ou a alimentação esperados.	Possível divergência entre a atribuição dos contatos do cabo e a do equipamento, ou conexão elétrica incompleta.	Consulte o pinout do equipamento e do cabo na documentação aplicável e verifique a continuidade e o acoplamento com o circuito desenergizado.
Há interrupções durante o movimento do cabo.	Flexão ou torção fora das condições mecânicas declaradas, ou dano no cabo/conector.	Inspecione o percurso e o cabo; compare o raio de flexão e a torção com os limites especificados e verifique a continuidade.
Há sinais de umidade na conexão ou falha após lavagem.	Acoplamento incompleto, vedação danificada ou instalação fora das condições necessárias para manter o grau de proteção declarado.	Verifique o estado da vedação, a limpeza das superfícies de contato e o correto aperto da conexão; confirme as condições de instalação no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do ifm EVC739 (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC739 e para que serve?

É um cabo de ligação ifm com conector M12 angular, destinado a conexões em aplicações industriais e de automação. A ficha também cita máquinas-ferramentas e usos com refrigerantes e lubrificantes.

O que acompanha o produto?

A ficha identifica o item como um cabo de ligação e informa uma unidade por embalagem. Não há acessórios adicionais listados.

Ele serve em qualquer conexão M12?

Não é possível presumir compatibilidade apenas pelo formato M12. O EVC739 tem conector angular, codificação A e 4 contatos; confirme também o pinout do equipamento conectado.

Posso usar este cabo em uma aplicação que exige mais de 4 A?

A ficha declara capacidade de carga de 4 A, portanto não selecione este cabo para uma carga acima desse valor.

Este cabo serve para uma instalação que precisa de 2 m?

Este SKU tem comprimento de 1 m. Para outra extensão, selecione uma configuração com o comprimento necessário e valide a compatibilidade da conexão.

Posso conectar o EVC739 a um equipamento M12 com outra codificação?

A ficha especifica codificação A. Ela não declara compatibilidade com outras codificações; confira a interface e a documentação elétrica antes de conectar.

O cabo conecta, mas o equipamento não funciona: o que devo verificar?

Uma causa possível é a divergência de pinout entre o cabo e o equipamento. Verifique a atribuição dos contatos na documentação e confirme que o conector está completamente acoplado.

O sinal falha quando o cabo se movimenta; devo trocar o cabo?

Antes da troca, inspecione danos visíveis e verifique continuidade e montagem. Confira também se o percurso respeita o raio mínimo de flexão e os limites mecânicos declarados.

Como devo apertar o conector durante a instalação?

Alinhe e acople o M12 sem forçar os contatos, e respeite o torque máximo especificado de 0,6 a 1,5 Nm para o bloqueio.

O EVC739 é fornecido como kit com outros componentes?

A ficha informa uma peça por embalagem e não lista acessórios ou componentes adicionais. Confirme separadamente os itens necessários à instalação no equipamento.

GLOSSÁRIO TÉCNICO

M12 codificação A

Configuração de codificação do conector M12 indicada para este cabo; não substitui a verificação do pinout do equipamento. (Ref.: conexão elétrica — conector)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do cabo)

IP69K

Um dos graus de proteção declarados para o produto; a proteção efetiva depende da montagem e do acoplamento corretos. (Ref.: grau de proteção)

Raio mínimo de flexão

Limite de curvatura indicado para aplicação flexível, especificado como múltiplo do diâmetro do cabo. (Ref.: mín. 10 × diâmetro do cabo)

FKM

Material indicado para a vedação da conexão. (Ref.: material da vedação)
