Cabo de Ligação IFM EVC733 M12 4 Pinos 2m PUR

Pré-visualizar: EVC733 IFM - Cabo de Ligação ifm Automação Industrial M12 4 Pinos 2m PUR

EVC733 IFM - Cabo de Ligação ifm Automação Industrial M12 4 Pinos 2m PUR

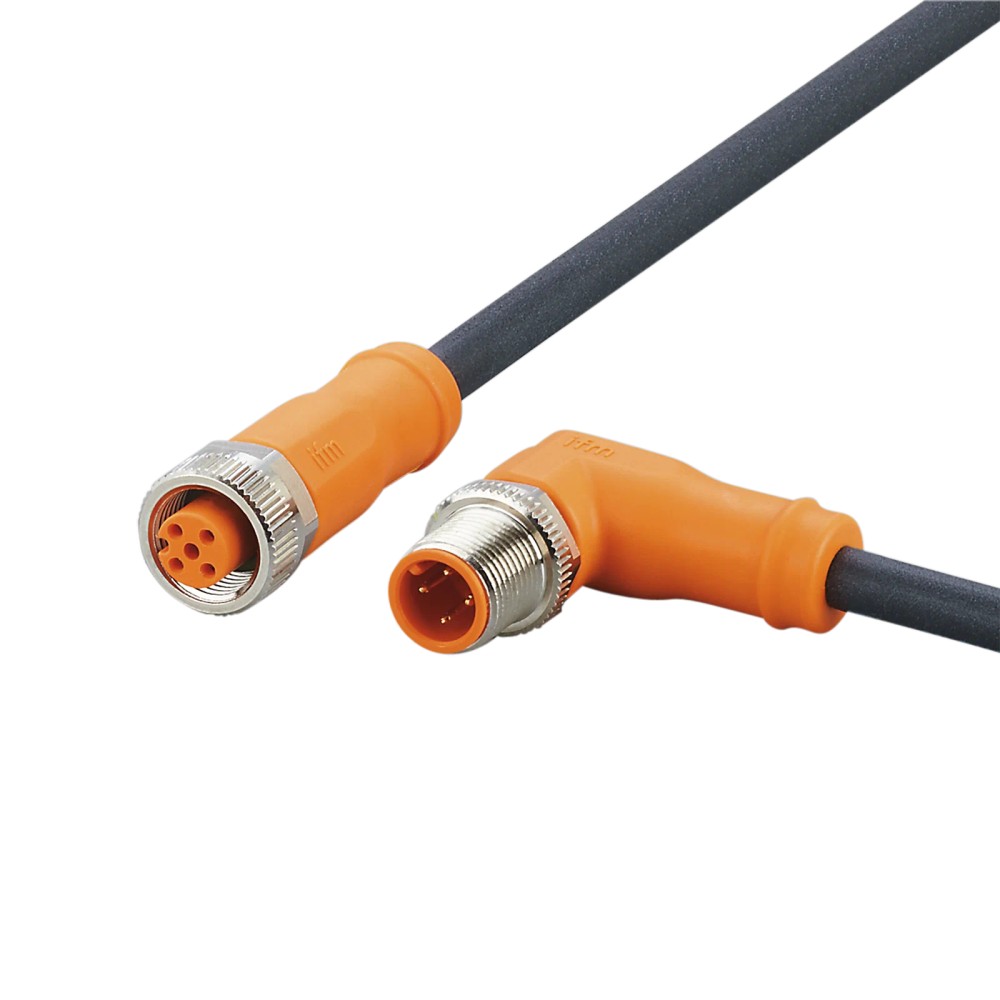

Imagem meramente ilustrativa

R$ 285,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC733
EAN: 4021179303996
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo 2...mais

Fechar menu

Saiba mais sobre: "EVC733 IFM - Cabo de Ligação ifm Automação Industrial M12 4 Pinos 2m PUR"

Destaques do Produto

Comprimento do cabo

2 m

Conector

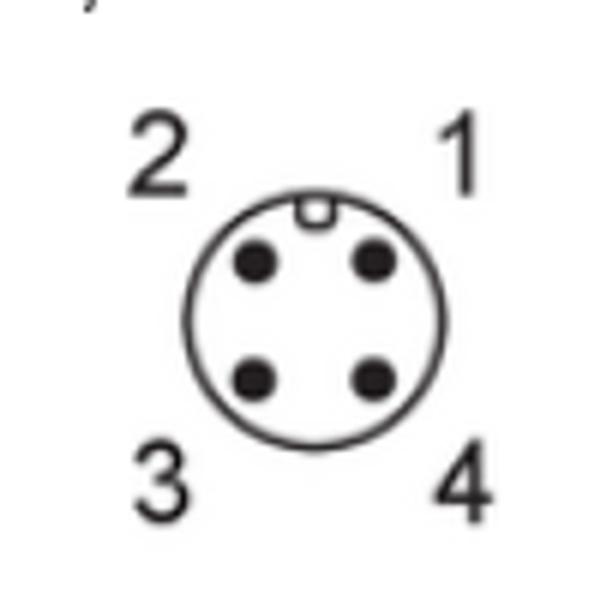

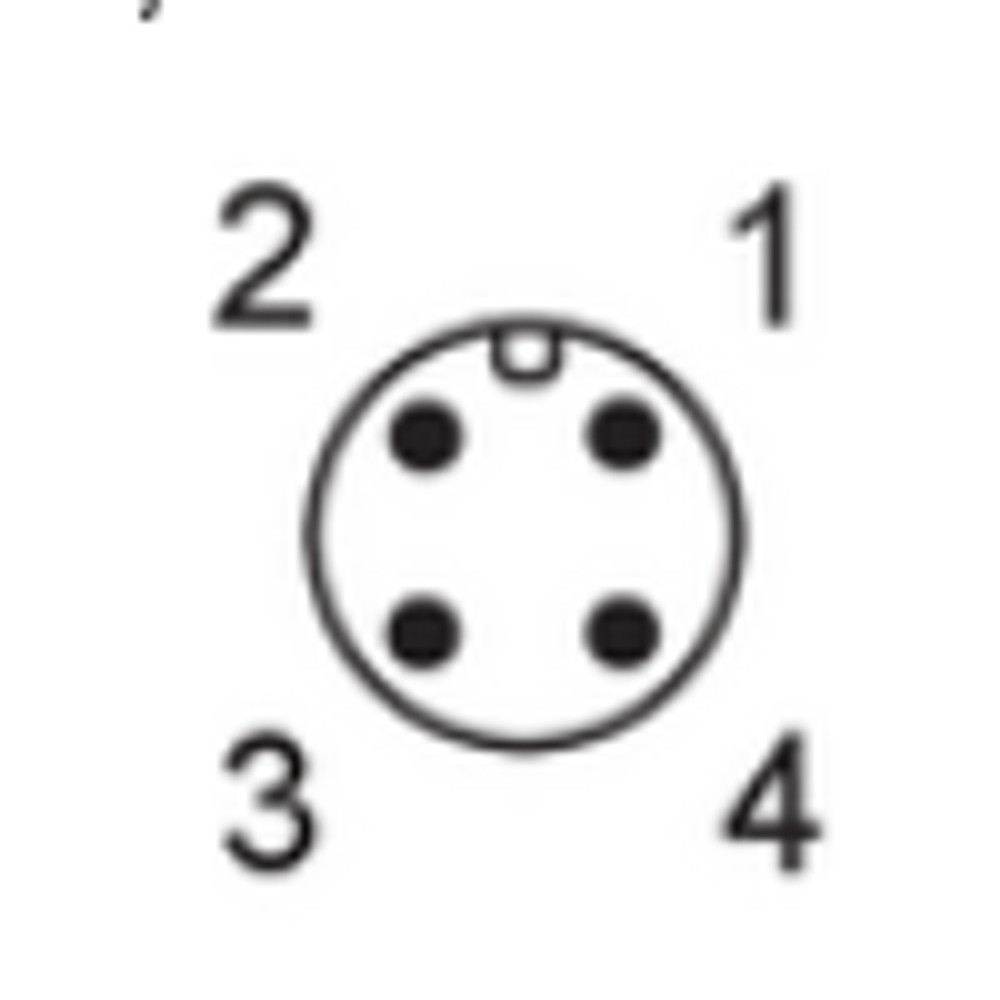

M12 angular, 4 pinos, codificação A

Soquete

M12 reto, 4 pinos, codificação A

Revestimento

PUR

Proteção declarada

IP65, IP67, IP68 e IP69K

Limites elétricos

< 250 V AC / < 300 V DC; capacidade de carga de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação ifm EVC733 M12 4 pinos, angular para reto, 2 m, PUR

O ifm EVC733 é um cabo de ligação para conectar dispositivos por meio de interfaces M12 de 4 pinos com codificação A. Possui conector M12 angular e soquete M12 reto, ambos de 4 pinos. O cabo tem 2 m, revestimento em PUR e proteção IP65, IP67, IP68 e IP69K, conforme a especificação do produto.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Conexões	Conector M12 angular e soquete M12 reto; 4 pinos, codificação A
Comprimento	2 m
Material do cabo	PUR, sem silicone e sem halogênio
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C
Contatos	Banhados a ouro
SKU / GTIN	EVC733 / 4021179303996

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões entre equipamentos com interface M12 de 4 pinos e codificação A, quando o equipamento aceitar a configuração angular no conector e reta no soquete.
Instalações industriais que requeiram cabo de 2 m e operação dentro dos limites elétricos e ambientais especificados.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes ou lubrificantes, conforme a aplicação indicada na ficha.

⚠ Considere outro se precisa de:

Não selecione quando o equipamento exigir outra quantidade de pinos, outra codificação M12 ou uma orientação de conexão diferente da configuração angular para reta.
Não utilize em condições que excedam a tensão, corrente ou faixa de temperatura declaradas para o cabo; confirme também os requisitos do equipamento conectado.

APLICAÇÕES E USO

Uso em aplicações industriais e sistemas de automação, conforme indicado na ficha do produto; verificar previamente o pinout e os limites elétricos dos equipamentos conectados.
Aplicação em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme cenários declarados. A instalação precisa respeitar as condições de vedação e acoplamento associadas aos graus IP informados.
Em instalação móvel, observar a faixa de temperatura de -25...90 °C, velocidade máxima declarada de 3,3 m/s sob as condições especificadas, raio de flexão mínimo de 10 vezes o diâmetro do cabo e esforço de torção de ±180 °/m.
A ficha não declara protocolo nem compatibilidade com dispositivos específicos; validar a conexão elétrica no datasheet dos equipamentos antes de usar.

COMO ESCOLHER

Antes de comprar o Cabo de ligação ifm EVC733 M12 4 pinos, angular para reto, 2 m, PUR, verifique estes pontos:

Escolha o EVC733

Quando forem necessários 2 m de cabo, conexão M12 angular de 4 pinos para M12 reta de 4 pinos, codificação A, e os limites elétricos e ambientais do produto atenderem à aplicação.

Busque outra configuração

Quando a instalação exigir comprimento diferente, outra codificação ou número de pinos, conexões com orientação distinta ou características elétricas que ultrapassem os valores declarados. Confirme o pinout requerido pelo equipamento no datasheet antes da conexão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Categoria do componente.
Modelo	EVC733	Referência do produto ifm.
Part number	VDOGH040MSP0002H04STAH040MSP	Código de peça informado no conjunto de dados do catálogo.
GTIN	4021179303996	Identificador comercial.
Aplicação indicada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários descritos nos dados do produto; confirmar as condições específicas da instalação.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites informados para operação.
Capacidade de carga total	4 A	Valor máximo declarado; considerar os requisitos dos dispositivos conectados.
Classe de proteção	II	Classificação informada na ficha.

Conexões e configuração elétrica
Conexão do cabo	2 m, PUR, sem halogênio, preto, Ø 6,2 mm; 4 x 1,00 mm² (32 x Ø 0,2 mm)	Construção e dimensões elétricas declaradas para o cabo.
Conector	1 x M12, angular; codificação A; 4 contatos dourados; corpo TPU laranja; bloqueio de latão niquelado; torque de aperto máx. 0,6...1,5 Nm	Características da extremidade conector.
Soquete	1 x M12, reto; codificação A; 4 contatos dourados; corpo TPU laranja; bloqueio de latão niquelado; vedação FKM; torque de aperto máx. 0,6...1,5 Nm	Características da extremidade soquete.
Protocolo	Não especificado	A ficha não identifica protocolo ou pinout funcional.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; a montagem e o acoplamento devem atender às condições de instalação correspondentes.
Temperatura ambiente	-25...90 °C	Faixa ambiente declarada.
Temperatura ambiente em movimento	-25...90 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Limite de armazenamento informado.
Umidade de armazenamento	10...100 %	Faixa declarada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Classificação informada para armazenamento.

Dados mecânicos
Material do cabo	PUR	Material do revestimento do cabo.
Material do invólucro	TPU	Material informado para os corpos das conexões.
Material da porca / bloqueio	Latão, niquelado	Material informado para os elementos de bloqueio.
Material da vedação	FKM	Material da vedação declarado para o soquete.
Dimensões	35,5 x 15,5 x 38 mm	Dimensões informadas no conjunto de dados; não substituem a conferência do desenho dimensional.
Peso	166,7 g	Peso informado no catálogo.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível; considerar o diâmetro do cabo de 6,2 mm.
Ciclos de curvatura	> 5 milhões	Valor declarado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite de torção informado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento associada ao valor declarado.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada na ficha.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade de sinal depende do pinout e dos requisitos elétricos dos equipamentos conectados.

Conexões

Elétrica Cabo de 2 m em PUR, 4 x 1,00 mm² (32 x Ø 0,2 mm). Um conector M12 angular e um soquete M12 reto, ambos com 4 pinos, codificação A e contatos dourados. Tensão de operação: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Verifique o pinout dos dispositivos antes de energizar.

Processo Não se aplica: trata-se de um cabo elétrico de conexão, sem conexão de processo declarada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 de 4 pinos, codificação A, e receptáculo adequado à extremidade angular ou reta correspondente.	✓	A ficha especifica conector M12 angular e soquete M12 reto, ambos de 4 pinos e codificação A. A compatibilidade elétrica ainda depende do pinout e dos limites do equipamento.
Equipamento que exige codificação ou quantidade de pinos diferente.	✗	A ficha especifica somente conexões M12 de 4 pinos com codificação A; não declara outras configurações.
Circuito dentro dos limites de tensão e capacidade de carga do cabo.	✓	Os limites declarados são < 250 V AC / < 300 V DC e capacidade de carga de 4 A; também é necessário respeitar os requisitos do dispositivo conectado.
Aplicação que exige protocolo específico sem confirmação do pinout dos dispositivos.	✗	A ficha não declara protocolo nem pinout funcional; a compatibilidade de comunicação não pode ser confirmada apenas pelo formato M12.

INSTALAÇÃO

Como instalar o Cabo de ligação ifm EVC733 M12 4 pinos, angular para reto, 2 m, PUR

Confirme que os dois dispositivos possuem conexões compatíveis com M12, 4 pinos e codificação A, considerando a orientação angular do conector e reta do soquete.
Confira o pinout dos equipamentos e confirme que tensão e corrente da aplicação permanecem dentro dos limites declarados para o cabo.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Alinhe os conectores pelas guias de codificação e acople sem forçar os contatos.
Aperte os elementos de bloqueio dentro do torque especificado de 0,6...1,5 Nm.
Organize o cabo respeitando o raio mínimo de flexão de 10 vezes o diâmetro, os limites de temperatura e movimento, e verifique o assentamento das conexões.

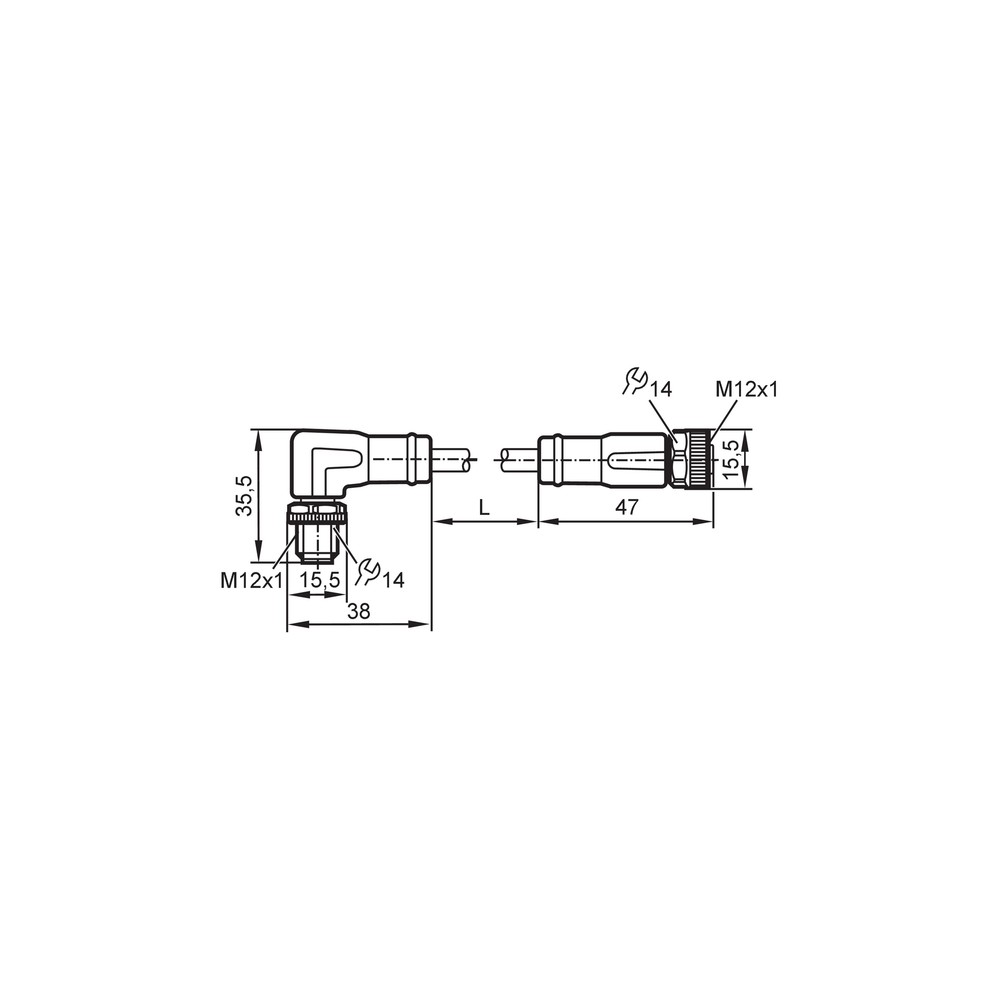

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não apresenta sinal.	Pinout incompatível entre os dispositivos, apesar da correspondência mecânica M12.	Compare a atribuição dos quatro pinos no datasheet de cada dispositivo; a ficha do cabo não especifica protocolo nem pinout funcional.
Conexão intermitente durante operação ou movimentação.	Acoplamento ou bloqueio insuficiente, cabo submetido a flexão abaixo do raio mínimo ou torção acima do valor declarado.	Com o circuito desenergizado, confira o alinhamento e o aperto das conexões; inspecione o percurso e compare flexão e torção com os limites da ficha.
A conexão apresenta aquecimento ou falha elétrica.	Tensão ou corrente do circuito acima dos limites declarados, ou incompatibilidade com o requisito elétrico do equipamento.	Meça tensão e corrente em condições de operação e compare com < 250 V AC / < 300 V DC e 4 A; confirme também as especificações dos dispositivos.
Há entrada de líquido ou perda de vedação no ponto de conexão.	Acoplamento incompleto, vedação danificada ou instalação que não atende às condições necessárias para o grau IP declarado.	Inspecione o assentamento, o estado da vedação e o aperto após desenergizar o circuito; confirme as condições de montagem previstas pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC733 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm EVC733 e o que vem na configuração?

É um cabo de ligação de 2 m com um conector M12 angular e um soquete M12 reto, ambos de 4 pinos e codificação A. A ficha informa uma peça por embalagem.

Com quais conexões M12 ele pode ser usado?

A configuração mecânica declarada é M12 de 4 pinos, codificação A, angular no conector e reto no soquete. A compatibilidade elétrica depende do pinout e dos requisitos dos equipamentos.

Ele serve para qualquer dispositivo com conector M12?

Não é possível confirmar apenas pelo formato M12. A ficha especifica 4 pinos e codificação A; confirme também o pinout e a orientação das conexões do dispositivo.

Posso usar este cabo em um circuito que exige mais de 4 A?

A ficha declara capacidade de carga total de 4 A. Não o selecione para uma condição que ultrapasse esse valor.

O cabo é compatível com qualquer protocolo industrial?

A ficha não declara protocolo de comunicação. Verifique o pinout e os requisitos de sinal dos equipamentos antes da instalação.

O equipamento não comunica depois que conectei o cabo; o que devo verificar?

Compare o pinout dos dois equipamentos, pois a compatibilidade mecânica M12 não confirma a correspondência dos sinais. A ficha do EVC733 não informa protocolo ou pinout funcional.

A conexão está falhando quando o cabo se movimenta; preciso trocar o cabo?

Antes de trocar, verifique o bloqueio das conexões, danos visíveis e se a instalação respeita o raio mínimo de flexão e os limites de movimento especificados. Se o defeito persistir, avalie continuidade e estado dos contatos com o circuito desenergizado.

Devo comprar este cabo ou montar a ligação com conectores e cabo separados?

O EVC733 é a opção com configuração já definida de 2 m, conector angular e soquete reto M12 de 4 pinos, codificação A. Uma montagem separada só deve ser considerada quando comprimento ou configuração diferirem, verificando as especificações de cada componente.

Como devo apertar os conectores durante a instalação?

Alinhe as guias antes de acoplar e não force os contatos. A ficha informa torque de aperto máximo de 0,6...1,5 Nm para as conexões.

O que devo considerar ao instalar o cabo em uma parte móvel da máquina?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e os limites de movimento declarados. Para a velocidade máxima informada, a ficha condiciona o valor a deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento mecânico indicada para as conexões M12 do cabo; deve corresponder à conexão do dispositivo.

Grau de proteção IP

Classificação declarada para a proteção da conexão contra ingresso de elementos; a montagem precisa atender às condições aplicáveis.

PUR

Material especificado para o revestimento do cabo.

Raio de flexão

Raio mínimo de curvatura indicado para aplicação flexível, calculado como múltiplo do diâmetro do cabo.

Capacidade de carga

Corrente máxima declarada para o cabo, que deve ser comparada com a corrente do circuito e os requisitos do equipamento.
