Cabo de Ligação IFM EVC732 M12 4 Polos 1m PUR

Pré-visualizar: EVC732 IFM - Cabo de Ligação IFM Automação Industrial M12 4 Polos 1m PUR

EVC732 IFM - Cabo de Ligação IFM Automação Industrial M12 4 Polos 1m PUR

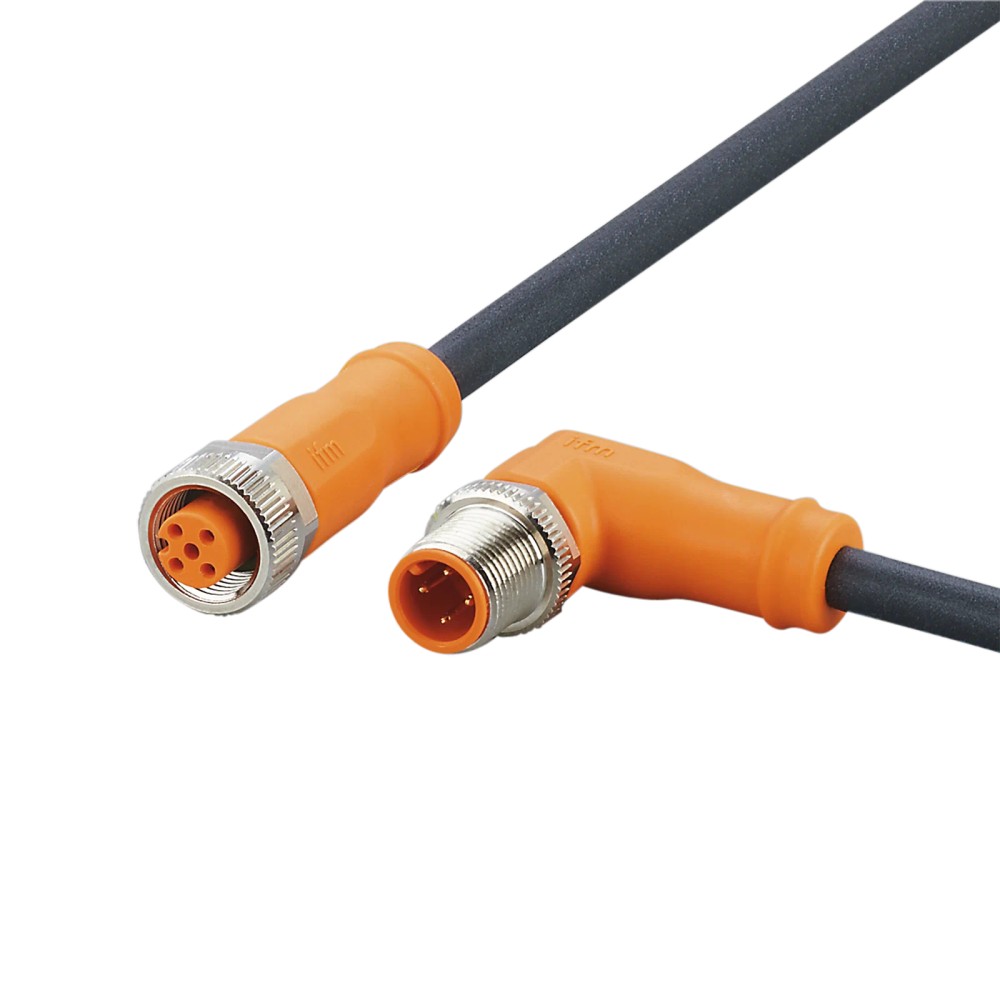

Imagem meramente ilustrativa

R$ 259,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC732
EAN: 4021179303989
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVC732 IFM - Cabo de Ligação IFM Automação Industrial M12 4 Polos 1m PUR"

Destaques do Produto

Comprimento

1 m

Conexão Lado 1

M12 Angular

Conexão Lado 2

M12 Reto

Material

PUR (Poliuretano)

Polaridade

4 Polos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC732 IFM - Cabo de Ligação Industrial M12 4 Polos 1m PUR

O EVC732 é um cabo de ligação industrial de alta performance projetado para automação. Com conectores M12 (um reto e um angular) de 4 polos, é ideal para conectar sensores em máquinas e ambientes industriais agressivos. Destaca-se pelo revestimento em PUR, resistência a óleos/lubrificantes e grau de proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC732
Marca	IFM
Comprimento	1 metro
Material de Revestimento	PUR
Grau de Proteção	IP65/IP67/IP68/IP69K
Número de Polos	4
Tensão Máxima	250V AC / 300V DC
Temperatura Operação	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de refrigerantes e lubrificantes
Aplicações que exigem alta resistência à abrasão (revestimento PUR)
Conexões que necessitam de vedação IP69K (lavagem de alta pressão)

⚠ Considere outro se precisa de:

Ambientes com submersão contínua em fluidos não especificados para FKM
Aplicações com raio de curvatura inferior a 62 mm (10x o diâmetro)
Uso em sistemas de potência que excedam 250V AC / 300V DC
Instalações com vibração extrema sem suporte de cabo adequado

APLICAÇÕES E USO

Conexão de sensores de proximidade e fim de curso em automação
Ambientes industriais com exposição a lubrificantes e refrigerantes
Máquinas-ferramenta onde é exigida alta resistência mecânica
Aplicações com movimento de arrasto limitado (até 5m/s² de aceleração)

COMO ESCOLHER

Antes de comprar o EVC732 IFM - Cabo de Ligação Industrial M12 4 Polos 1m PUR, verifique estes pontos:

Quando escolher este cabo

Utilize o EVC732 quando necessitar de um cabo robusto, resistente a óleos e ambientes industriais severos (IP69K), com configuração de conectores M12 angular e reto.

Quando buscar outra alternativa

Busque outro modelo se precisar de um comprimento superior a 1 metro, conectores de angulação diferente ou se a aplicação exigir especificações especiais de blindagem EMI que este modelo não possui.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	< 250 V AC	Valor máximo admissível
Corrente por contato	4 A	Capacidade de carga nominal
Categoria de isolamento	II	Classe de proteção elétrica

Dados mecânicos
Comprimento	1 m	Comprimento total
Material de revestimento	PUR	Material externo
Diâmetro do cabo	6,2 mm	Dimensão externa
Torque de aperto	0,6...1,5 Nm	Limite de torque na conexão

Condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação
Temperatura ambiente	-25...90 °C	Faixa de operação móvel
Esforço de torção	± 180 °/m	Resistência a torção

COMPATIBILIDADE

Comunicação

• Sinais Digitais / Analógicos padrão A-coded

Conexões

Elétrica 4 Polos, A-coded, Tensão operacional até 250V AC

Processo M12 Angular (Lado 1) e M12 Reto (Lado 2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de lubrificantes	✓	O material PUR possui excelente resistência a óleos e lubrificantes industriais.
Áreas externas com alta exposição UV	✗	Embora robusto, o material PUR não é otimizado para exposição solar direta prolongada comparado a cabos específicos para exterior.
Aplicações de lavagem sob pressão (Washdown)	✓	Classificação IP69K garante proteção total contra jatos de água de alta pressão.

INSTALAÇÃO

Como instalar o EVC732 IFM - Cabo de Ligação Industrial M12 4 Polos 1m PUR

Limpe a superfície de conexão do sensor e do cabo.
Verifique se o O-ring de vedação no conector está posicionado corretamente.
Alinhe o conector M12 angular ao dispositivo conforme a guia de orientação.
Rosqueie o conector manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque final entre 0,6 e 1,5 Nm.
Fixe o cabo evitando tensionamento excessivo e garantindo o raio de curvatura mínimo.

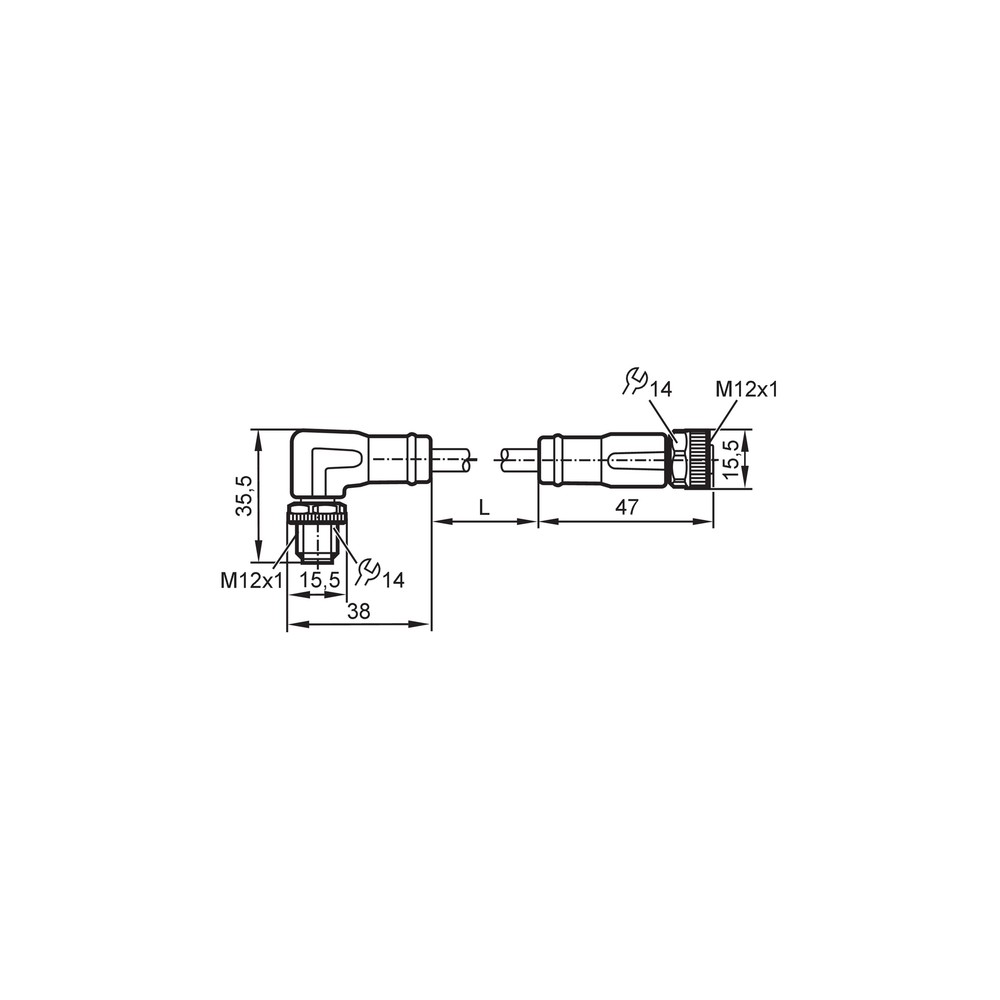

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção intermitente do sinal de sensor	Dano por flexão excessiva (abaixo do raio mínimo)	Testar continuidade elétrica com multímetro enquanto dobra levemente o cabo
Entrada de umidade no conector M12	Torque de aperto inadequado (aperto excessivo ou frouxo)	Inspeção visual dos contatos internos e da vedação FKM
Degradação, inchaço ou rachaduras na capa do cabo	Exposição a produtos químicos incompatíveis com PUR	Verificar se houve contato com solventes ou químicos não listados na folha de dados
Falha total de comunicação	Desgaste natural por ciclos de movimento	Verificar contagem de ciclos de curvatura (vida útil > 5 milhões)

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos EVC732 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação IFM EVC732?

O cabo EVC732 é um cabo de ligação industrial com conectores M12 (um angular, um reto) de 4 polos, destinado à transmissão de sinal em automação industrial.

Quais são as principais características técnicas deste cabo?

Sim, ele possui contatos banhados a ouro para melhor condutividade, é livre de silicone e halogênio, e possui proteção IP65/IP67/IP68/IP69K.

Existe alguma restrição de uso para o EVC732?

Este cabo não deve ser utilizado em aplicações que excedam a tensão de operação de 250V AC / 300V DC ou em ambientes onde o raio de flexão seja menor que 10 vezes o diâmetro do cabo (6,2mm).

O EVC732 pode ser usado em qualquer ambiente químico?

Não é recomendado para aplicações de alta potência que excedam a corrente nominal de 4A por contato ou em condições que demandem resistência química a substâncias não compatíveis com o revestimento PUR e vedação FKM.

Como identificar se o cabo está com falha?

O sintoma comum é a perda de comunicação ou falha intermitente de sinal; a causa pode ser oxidação por entrada de umidade ou fadiga do condutor por curvatura excessiva.

O que verificar antes de substituir o cabo?

Verifique o grau de proteção IP nas conexões, meça a continuidade dos 4 fios internos e inspecione visualmente o corpo do cabo em busca de cortes ou deformações na isolação PUR.

Como decidir entre este modelo e outros cabos M12?

A escolha depende da necessidade de ângulo de saída no conector; o modelo EVC732 oferece a flexibilidade de um lado angular e outro reto, otimizando o espaço físico em máquinas.

Este cabo vem em kit ou é peça única?

Este produto é uma unidade de cabo de conexão simples, não sendo um kit; para aplicações de múltiplos sensores, avalie a necessidade de blocos distribuidores ou cabos adaptadores.

Quais cuidados tomar na instalação?

Durante a instalação, certifique-se de respeitar o torque de aperto entre 0,6 e 1,5 Nm e evite forçar o cabo em curvas que excedam o raio mínimo de curvatura especificado.

Como posso confiar na procedência deste produto?

A procedência é garantida pela IFM, fabricante de renome em sensores e tecnologia de conexão, assegurando conformidade com normas CE e UKCA.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material do revestimento externo do cabo com alta resistência mecânica e a óleos (Ref.: Material de revestimento)

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura (Ref.: Grau de proteção)

Sem halogênio

Composição do material que não libera gases tóxicos em caso de incêndio (Ref.: Característica especial)

Codificação A

Padrão de pinagem M12 para sinais padrão e sensores (Ref.: Side 1 / Side 2)

FKM

Fluoroelastômero utilizado nas vedações para alta resistência química e térmica (Ref.: Material de vedação)
