Cabo de Ligação IFM EVC729 20m

Pré-visualizar: EVC729 IFM - Cabo de Ligação IFM Automação Industrial 20m PUR IP69K

EVC729 IFM - Cabo de Ligação IFM Automação Industrial 20m PUR IP69K

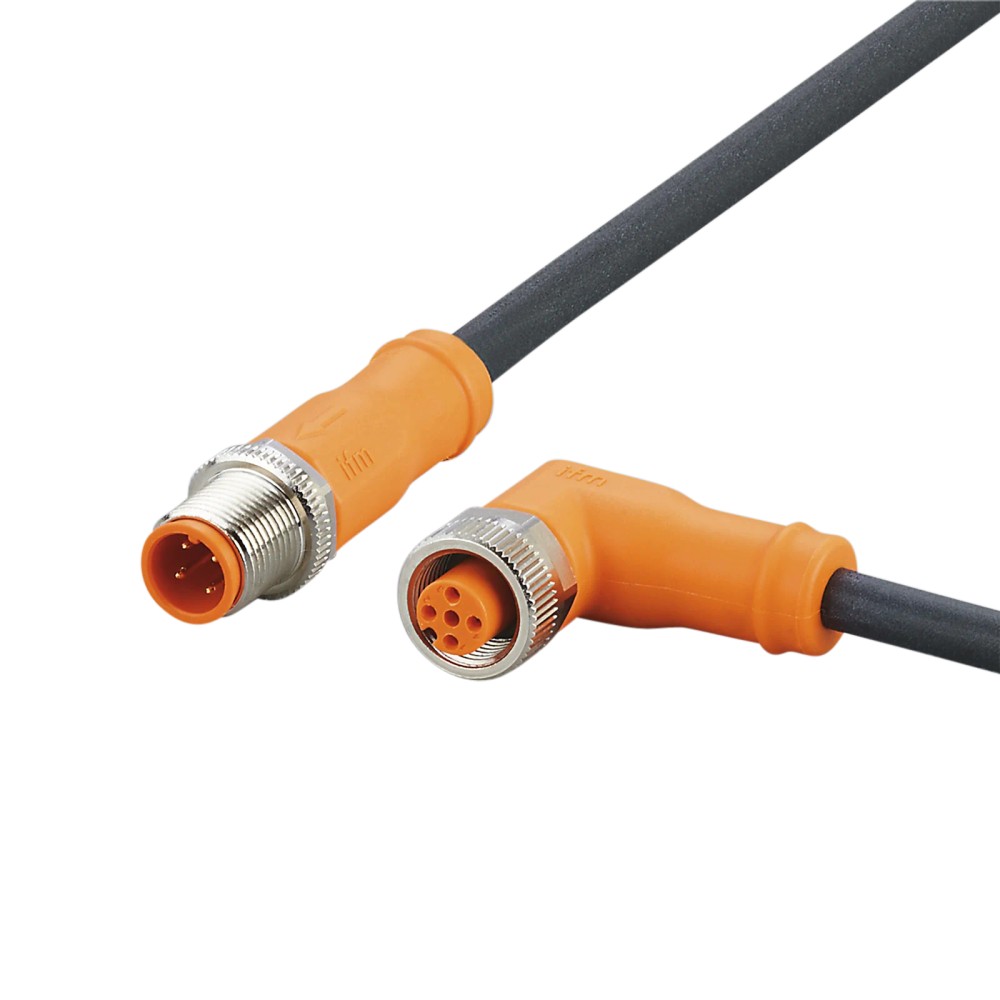

Imagem meramente ilustrativa

R$ 546,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC729
EAN: 4021179303958
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVC729 IFM - Cabo de Ligação IFM Automação Industrial 20m PUR IP69K"

Destaques do Produto

Comprimento

20 m

Conexão

M12 Angular/Reto

Material

PUR

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC729 M12 20m PUR IP69K

O EVC729 é um cabo de ligação industrial de 20 metros, projetado para automação e transmissão de sinais em ambientes rigorosos. Com revestimento em PUR, é resistente a lubrificantes e refrigerantes, oferecendo alta flexibilidade para aplicações móveis. Possui contatos banhados a ouro e grau de proteção IP69K, garantindo confiabilidade em ambientes com alta umidade ou lavagem sob pressão.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC729
Marca	IFM
Comprimento	20 m
Grau de Proteção	IP65, IP67, IP68, IP69K
Material	PUR
Corrente nominal	4 A
Tensão de operação	< 250 V AC
Conexão	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de lubrificantes e refrigerantes
Aplicações móveis com exigência de ciclos de curvatura (acima de 5 milhões)

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 250V AC
Ambientes com exposição a agentes químicos não compatíveis com PUR
Instalações onde o raio de curvatura seja inferior a 10 vezes o diâmetro do cabo

APLICAÇÕES E USO

Automação industrial em linhas de montagem
Máquinas-ferramenta com uso de óleos lubrificantes
Sistemas de transporte e manuseio de materiais
Conexão de módulos de E/S de campo

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC729 M12 20m PUR IP69K, verifique estes pontos:

Escolha pela Flexibilidade

Selecione este modelo se a aplicação exige ciclos de curvatura elevados, superando 5 milhões de movimentos, ideal para braços robóticos.

Ambientes Químicos

Opte por este cabo com revestimento em PUR quando o ambiente contiver óleos, graxas ou refrigerantes de usinagem que degradam cabos de PVC padrão.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento	20 m	especificação física do cabo
Material do invólucro	TPU	padrão de resistência do conector
Material da vedação	FKM	padrão de vedação química

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	limite de operação elétrica
Capacidade de carga total	4 A	limite de corrente nominal
Contatos	Banhados a ouro	garantia de condutividade

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	resistência a condições ambientais
Temperatura ambiente	-25...90 °C	faixa operacional
Sem silicone e halogênio	Sim	compatibilidade ambiental

COMPATIBILIDADE

Comunicação

• Sinais analógicos 4-20mA

• Sinais digitais 24V DC

• Sinais de sensores binários

Conexões

Elétrica 4 x 1.00 mm²

Processo M12 angular/reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Uso em ambientes com alta pressão de lavagem	✓	O cabo possui grau de proteção IP69K específico para estas condições.
Uso em tensões de rede 440V	✗	O isolamento e classificação são limitados a < 250V AC.
Uso em esteiras transportadoras flexíveis	✓	A classificação de ciclos de curvatura (> 5 milhões) atende a aplicações móveis.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC729 M12 20m PUR IP69K

Verifique a compatibilidade do conector (código A) com o dispositivo.
Limpe a superfície de contato para garantir a vedação IP69K.
Insira o conector M12 no dispositivo alinhando os pinos.
Rosqueie a porca manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Fixe o cabo com braçadeiras respeitando o raio mínimo de curvatura de 10x o diâmetro.

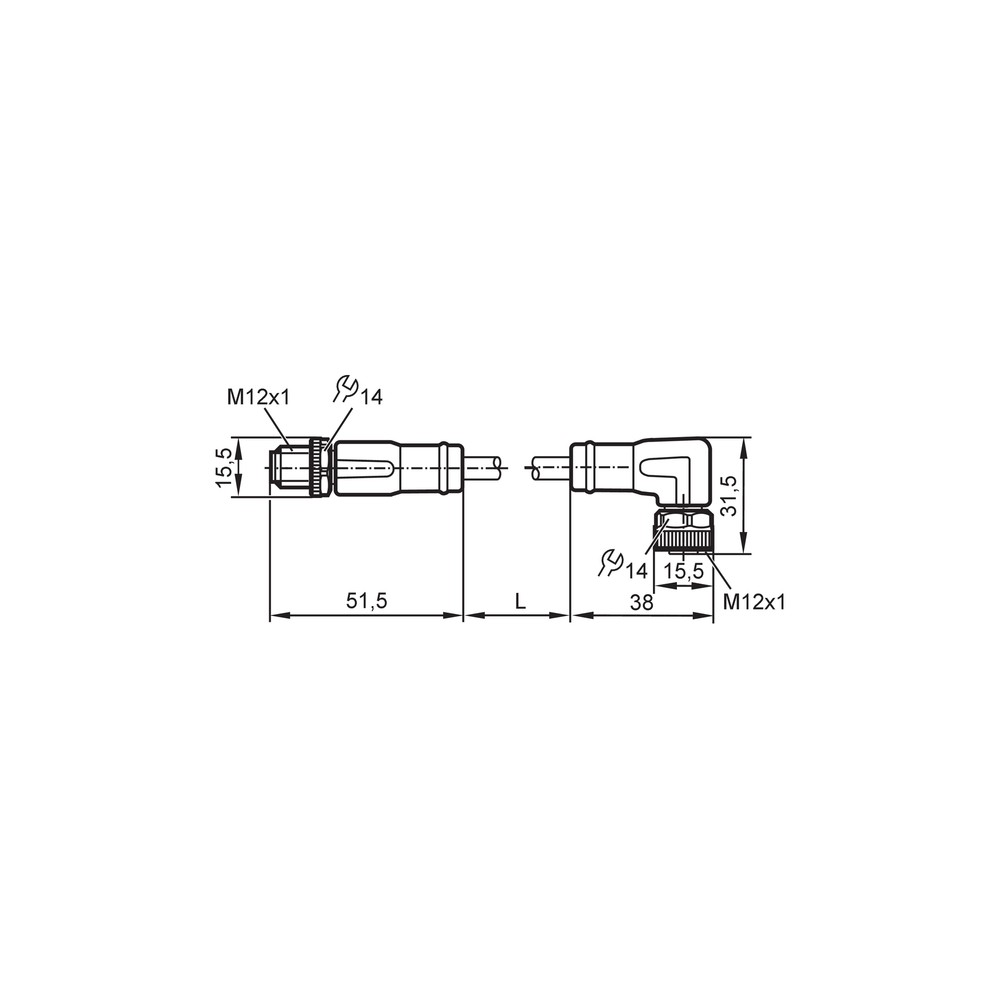

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção do sinal ou falha de comunicação intermitente.	Torção acima do limite permitido ou flexão forçada.	Realizar teste de continuidade nos condutores internos.
Oxidação ou entrada de umidade no conector.	Torque de aperto excessivo ou insuficiente no conector M12.	Inspecionar visualmente o estado da porca de fixação e vedação.
Dispositivo na ponta não liga ou opera de forma instável.	Queda de tensão devido ao comprimento excessivo para a carga aplicada.	Medir a tensão na extremidade do receptor com carga aplicada.
Corte visível ou exposição da blindagem/condutores.	Dano mecânico à capa do cabo por atrito com superfícies cortantes.	Inspeção visual em todo o comprimento do cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do EVC729 (Datasheet) Desenho em Escala do Produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o cabo EVC729?

O EVC729 é um cabo de conexão industrial com conectores M12 em ambas as extremidades, desenvolvido para transmissão de sinais e alimentação em sistemas de automação.

Com quais equipamentos este cabo é compatível?

Este cabo possui conectores M12 padrão de mercado, compatíveis com a maioria dos sensores, atuadores e blocos de distribuição industriais que utilizam essa interface.

Existe alguma aplicação onde este cabo não deve ser utilizado?

Este cabo não é indicado para aplicações que envolvam imersão contínua em produtos químicos não listados no datasheet, ou para tensões superiores a 250 V AC.

Posso usar este cabo para passar fluidos refrigerantes?

Não, este cabo é projetado para sinais elétricos e alimentação de baixa tensão, não sendo adequado para transporte de fluidos ou gases.

Como diagnosticar uma falha de comunicação no cabo?

Se houver perda de sinal intermitente, verifique se houve ruptura interna por excesso de torção ou se o conector apresenta oxidação nos pinos.

O que indica que o cabo está com problema?

Sintomas como queda de tensão ou sinal falho podem ser causados por conectores mal apertados ou dobras acentuadas abaixo do raio de curvatura permitido.

Posso usar este cabo de 20 metros em qualquer distância?

A escolha de 20 metros deve considerar a queda de tensão prevista para a carga de 4A; se a aplicação exige distâncias maiores, a queda de tensão pode comprometer o funcionamento.

Por que escolher a versão PUR em vez de cabos comuns?

A versão com revestimento em PUR é superior em ambientes com óleos e lubrificantes quando comparada a versões em PVC padrão, devido à sua resistência química e mecânica.

Qual o cuidado ao conectar este cabo?

Ao instalar, certifique-se de não ultrapassar o torque de aperto de 0,6 a 1,5 Nm para não danificar a vedação e garantir a estanqueidade IP69K.

Este cabo pode ser usado em cabines de pintura?

Sim, este cabo é isento de silicone e halogênio, tornando-o seguro para uso em indústrias de pintura ou áreas onde a contaminação por silicone deve ser evitada.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência mecânica e química, ideal para ambientes industriais severos (Ref.: Material)

IP69K

Grau de proteção que assegura resistência contra a entrada de poeira e jatos de água em alta pressão e temperatura (Ref.: Grau de proteção)

M12

Padrão de conexão circular para automação, amplamente utilizado em sensores e atuadores (Ref.: Conexão elétrica)

Sem halogênio

Característica do cabo que evita a liberação de gases tóxicos em caso de combustão, aumentando a segurança (Ref.: Característica especial)

Torção

Capacidade do cabo de suportar esforços rotacionais repetitivos sem fadiga do condutor (Ref.: Esforço de torção)
