Cabo de Ligação IFM EVC722 20m M12 4 Polos PUR

Pré-visualizar: EVC722 IFM - Cabo de Ligação ifm Automação Industrial 20m M12 4 Polos PUR

EVC722 IFM - Cabo de Ligação ifm Automação Industrial 20m M12 4 Polos PUR

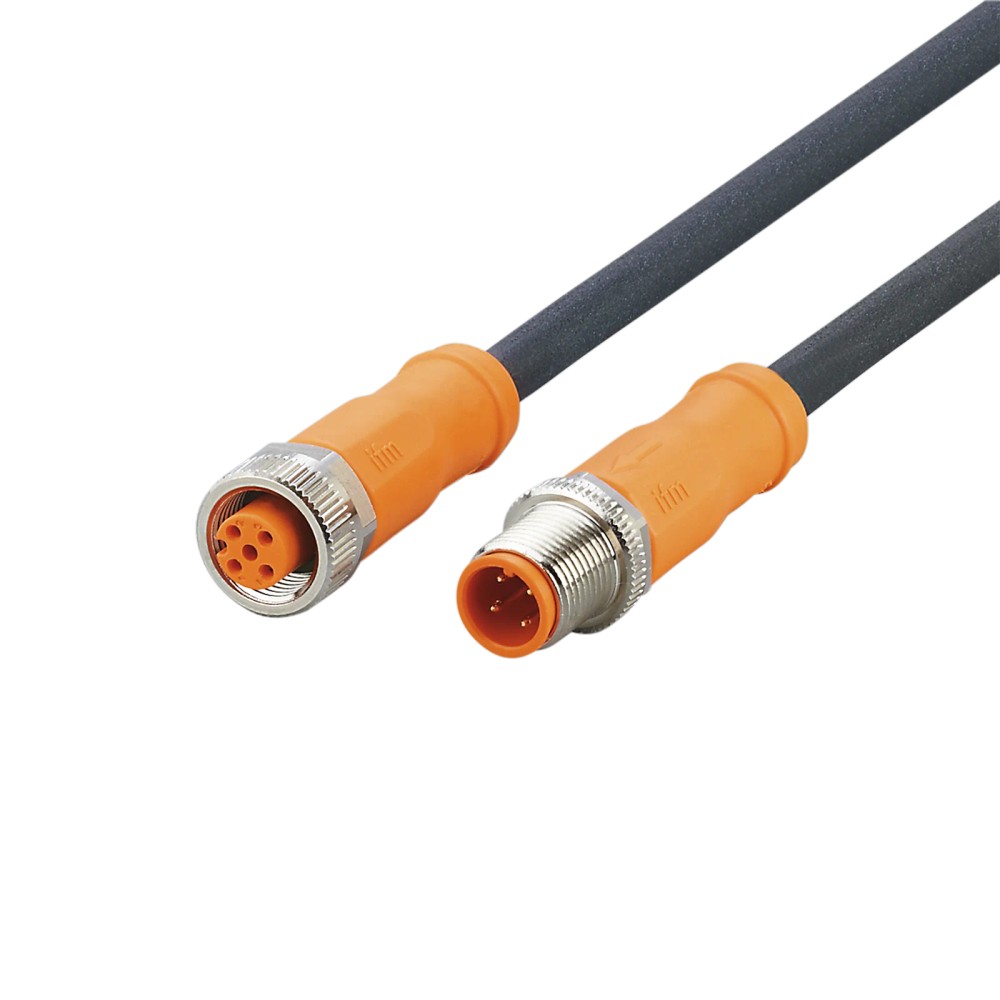

Imagem meramente ilustrativa

R$ 546,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC722
EAN: 4021179303880
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVC722 IFM - Cabo de Ligação ifm Automação Industrial 20m M12 4 Polos PUR"

Destaques do Produto

Comprimento

20 m

Conector

M12 reto, codificação A, 4 polos

Material do cabo

PUR

Tensão de operação

< 250 V AC / < 300 V DC

Capacidade de carga total

4 A

Grau de proteção

IP65, IP67, IP68, IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC722 IFM - Cabo de Ligação ifm Automação Industrial 20m M12 4 Polos PUR

O ifm EVC722 é um cabo de ligação de 20 m com conexão M12 reta, codificação A e 4 contatos, destinado a interligar componentes em aplicações industriais. Possui cabo em PUR, contatos dourados e proteção especificada como IP65, IP67, IP68 e IP69K. É sem silicone e sem halogênio, com tensão de operação inferior a 250 V AC e capacidade de carga total de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Comprimento do cabo	20 m
Conexão	M12 reto, codificação A, 4 contatos
Material do cabo	PUR
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	-25 a 90 °C
Diâmetro do cabo	6,2 mm
Contatos	Banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação de componentes industriais com conexão correspondente M12 reta, codificação A e 4 contatos, quando comprimento e características elétricas atenderem ao projeto.
Aplicações industriais e de automação, incluindo máquinas-ferramentas e ambientes com refrigerantes e lubrificantes, conforme descrição do produto.
Instalações que requerem cabo PUR sem silicone e sem halogênio e os graus de proteção declarados, desde que a montagem mantenha a conexão corretamente acoplada.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conexão diferente de M12 reta, codificação A, 4 contatos; confirme também a configuração do receptáculo antes da compra.
Não utilizar quando os requisitos elétricos excederem a tensão de operação ou a capacidade de carga total especificadas.
Não presumir que o cabo é adequado a qualquer regime de movimento: a ficha informa condições específicas de deslocamento e flexão; valide o percurso e os parâmetros reais no datasheet.

APLICAÇÕES E USO

Aplicação industrial e automação industrial, conforme usos indicados na ficha do produto.
Interligação em máquinas-ferramentas e instalações que utilizem refrigerantes e lubrificantes, conforme aplicação declarada pelo fabricante.
Uso em percurso móvel somente após verificar as condições declaradas de velocidade, comprimento do deslocamento, aceleração e raio mínimo de flexão; os valores de movimento informados são específicos para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
A ficha não identifica protocolos, pinagem detalhada nem modelos de dispositivos compatíveis; valide esses pontos no datasheet e na documentação dos equipamentos.

COMO ESCOLHER

Antes de comprar o EVC722 IFM - Cabo de Ligação ifm Automação Industrial 20m M12 4 Polos PUR, verifique estes pontos:

Escolha o EVC722 quando

O projeto exigir cabo de ligação de 20 m, conexão M12 reta A de 4 contatos, condutor em cabo PUR e operação dentro dos limites elétricos e ambientais declarados.

Avalie outra configuração quando

O equipamento requerer outro comprimento, geometria ou codificação do conector, número de contatos, ou quando a tensão, corrente, temperatura ou condições de movimento do circuito ultrapassarem os dados deste modelo. Compare esses requisitos com o datasheet do fabricante antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação informada para o produto.
Marca	ifm	Fabricante identificado no anúncio.
SKU / Part Number	EVC722	Código do produto informado na fonte primária.
GTIN	4021179303880	Identificador comercial do produto.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramentas, refrigerantes e lubrificantes	Usos descritos na ficha do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados pelo fabricante.
Capacidade de carga total	4 A	Valor máximo declarado para a capacidade de carga total.
Classe de proteção	II	Classe indicada na ficha.
Seção transversal	1,00 mm²	Seção indicada para cada condutor do cabo.
Configuração dos condutores	4 x 1,00 mm² (32 x Ø 0,2 mm)	Construção declarada para o cabo.

Conexões elétricas
Conector	1 x M12, reto, codificação A, 4 contatos	Configuração do conector informada; conferir pinagem do equipamento conectado.
Soquete	1 x M12, reto, codificação A, 4 contatos	Configuração do soquete informada na ficha.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.
Corpo do conector/soquete	TPU, laranja	Material e cor declarados para os corpos das conexões.
Bloqueio	Latão niquelado	Material declarado para o mecanismo de bloqueio.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o aperto da conexão.
Vedação da conexão	FKM	Material declarado para a vedação.

Cabo e dados mecânicos
Comprimento	20 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material declarado para o cabo.
Diâmetro do cabo	6,2 mm	Diâmetro nominal informado.
Cor do cabo	Preto	Cor indicada na descrição da conexão elétrica do cabo.
Raio de flexão em aplicação flexível	Mínimo 10 x o diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro informado.
Tolerância a dobras e deslocamentos	Sim	Característica declarada; não substitui a verificação das condições dinâmicas da instalação.
Ciclos de curvatura	> 5 milhões	Quantidade declarada de ciclos de curvatura.
Esforço de torção	± 180 °/m	Valor de torção indicado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento específica informada pelo fabricante.
Peso	1325,5 g	Peso registrado no conjunto de dados do produto.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados; a proteção depende da instalação e do acoplamento corretos.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente declarada.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa declarada para temperatura ambiente móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa declarada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para outras condições climáticas de armazenamento.

Materiais e composição
Material do invólucro	TPU	Material declarado para o invólucro das conexões.
Material da porca/bloqueio	Latão niquelado	Material declarado para o bloqueio.
Material da vedação	FKM	Material declarado para a vedação.
Sem silicone	Sim	Característica declarada pelo fabricante.
Sem halogênio	Sim	Característica declarada pelo fabricante.

Conformidade e embalagem
Certificações	CE, cULus, UKCA	Certificações listadas nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal registrada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de comunicação depende dos dispositivos e da pinagem do circuito; confirme no datasheet e na documentação dos equipamentos conectados.

Conexões

Elétrica Um conector M12 reto, codificação A, com 4 contatos dourados; cabo de 20 m, 4 x 1,00 mm². Tensão indicada: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Confirme a pinagem e os requisitos elétricos dos equipamentos antes de ligar.

Processo Não se aplica: trata-se de um cabo de ligação com conexão elétrica M12, não de uma conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 compatível mecanicamente, codificação A e 4 contatos, com circuito dentro dos limites elétricos informados.	✓	A configuração do conector e os limites elétricos correspondem aos dados informados; a pinagem do dispositivo ainda deve ser conferida.
Equipamento com conector de outra codificação, geometria ou número de contatos.	✗	A ficha identifica uma conexão M12 reta, codificação A, com 4 contatos; não há evidência de compatibilidade mecânica com outras configurações.
Circuito que exija mais de 4 A de capacidade de carga total ou tensão igual ou superior aos limites declarados.	✗	A ficha informa capacidade de carga total de 4 A e tensão inferior a 250 V AC / 300 V DC.
Aplicação que demande protocolo de comunicação específico.	✗	A ficha não declara protocolo. A conexão física M12 não comprova, por si só, compatibilidade de protocolo ou pinagem.

INSTALAÇÃO

Como instalar o EVC722 IFM - Cabo de Ligação ifm Automação Industrial 20m M12 4 Polos PUR

Confirme que os equipamentos possuem conexão correspondente M12 reta, codificação A, com 4 contatos.
Verifique no datasheet dos equipamentos a pinagem, a tensão do circuito e a corrente prevista antes da conexão.
Planeje o trajeto considerando os 20 m de comprimento e evite tração, esmagamento ou contato com arestas que possam danificar o cabo.
Em aplicação flexível, respeite o raio mínimo declarado de 10 vezes o diâmetro do cabo e valide as condições reais de movimento.
Acople as conexões alinhadas, sem forçar a rosca, e aplique o torque indicado de 0,6 a 1,5 Nm.
Após a montagem, confira o assentamento das conexões e teste a continuidade e o funcionamento do circuito conforme o procedimento da instalação.

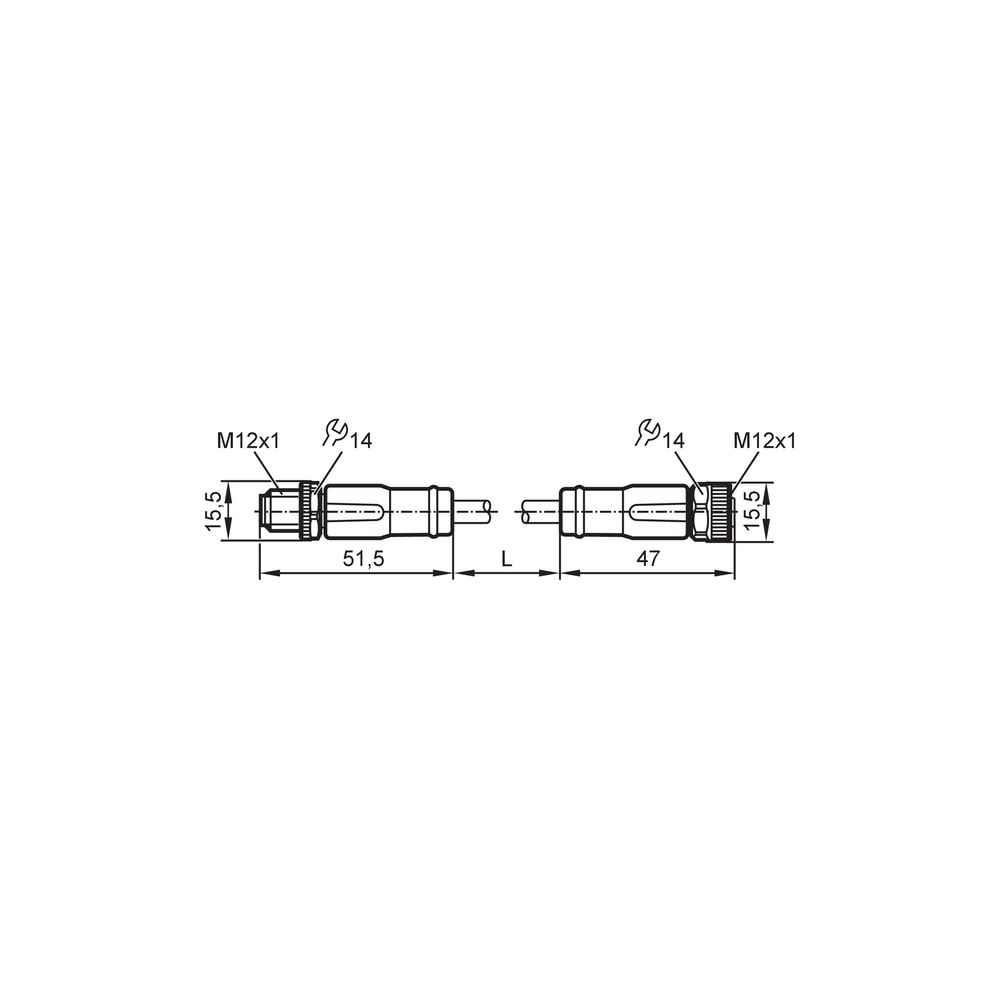

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há sinal ou alimentação no equipamento conectado.	Conexão incompleta, pinagem incompatível ou circuito aberto no cabo.	Desenergize o circuito, confirme a pinagem nos documentos dos equipamentos e verifique continuidade dos condutores com instrumento apropriado.
Falha intermitente durante operação ou movimentação do cabo.	Dano ou esforço mecânico no cabo, ou instalação fora das condições de flexão e movimento declaradas.	Inspecione o trajeto e o revestimento, verifique o raio de flexão e compare velocidade, deslocamento e aceleração com as condições especificadas.
Umidade ou contaminação na interface da conexão.	Conexão mal acoplada, vedação comprometida ou montagem fora das condições necessárias para manter o grau de proteção.	Inspecione o acoplamento e a vedação, confirme o assentamento e o torque indicado; não atribua proteção IP à conexão se estiver desacoplada ou montada incorretamente.
Aquecimento ou interrupção do circuito sob carga.	Tensão ou corrente acima dos limites declarados, ou conexão elétrica inadequada.	Meça tensão e corrente do circuito e compare com os limites do cabo; verifique também o aperto e a compatibilidade da pinagem.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica ifm EVC722 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC722 e como sei se serve para meu equipamento?

É um cabo de ligação ifm de 20 m com conexão M12 reta, codificação A e 4 contatos. Confira a configuração mecânica, a pinagem e os limites elétricos exigidos pelo equipamento.

O que acompanha o EVC722?

A ficha informa uma peça por embalagem e descreve o cabo com suas conexões. Não há acessórios adicionais listados.

Este cabo serve para qualquer conector M12?

Não é possível presumir compatibilidade com todo conector M12: o EVC722 tem conexão reta, codificação A e 4 contatos. Confirme a configuração do receptáculo e a pinagem do dispositivo.

Posso usar o EVC722 em um circuito com mais de 4 A?

A ficha declara capacidade de carga total de 4 A. Não o selecione para uma carga que exceda esse valor.

O equipamento não liga depois da instalação: o que verifico antes de trocar o cabo?

Verifique a pinagem e a conexão nos dois equipamentos e teste a continuidade dos condutores com o circuito desenergizado. Confirme também que tensão e carga estão dentro dos limites informados.

O sinal falha quando o cabo se movimenta; o cabo está necessariamente com defeito?

Não necessariamente; movimento ou flexão fora das condições declaradas também pode causar falhas. Inspecione o cabo e confira o raio mínimo, a velocidade, o deslocamento e a aceleração aplicados.

É melhor comprar o cabo completo ou procurar componentes avulsos?

O produto listado é um cabo de ligação de 20 m com as conexões descritas, e a ficha não apresenta componentes avulsos para montagem. Se o projeto exigir outro comprimento ou configuração, procure um modelo correspondente e valide a pinagem.

Quando devo escolher outro modelo em vez do EVC722?

Escolha outra configuração se o projeto exigir comprimento, geometria, codificação ou número de contatos diferentes, ou ultrapassar os limites elétricos do EVC722. Compare as especificações dos dispositivos e consulte o datasheet do fabricante.

Como aperto a conexão M12 sem comprometer a montagem?

Alinhe e acople a conexão sem forçar a rosca e respeite o torque declarado de 0,6 a 1,5 Nm. Confira o assentamento da conexão antes de energizar.

O EVC722 é indicado para instalações com movimento contínuo?

A ficha informa tolerância a dobras e deslocamentos e mais de 5 milhões de ciclos de curvatura, mas também define condições específicas de movimento. Valide o percurso e as condições reais no datasheet antes de especificar para movimento contínuo.
