Cabo de Ligação IFM EVC720 - 5m PUR M12 4 Polos

Pré-visualizar: EVC720 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR M12 4 Polos

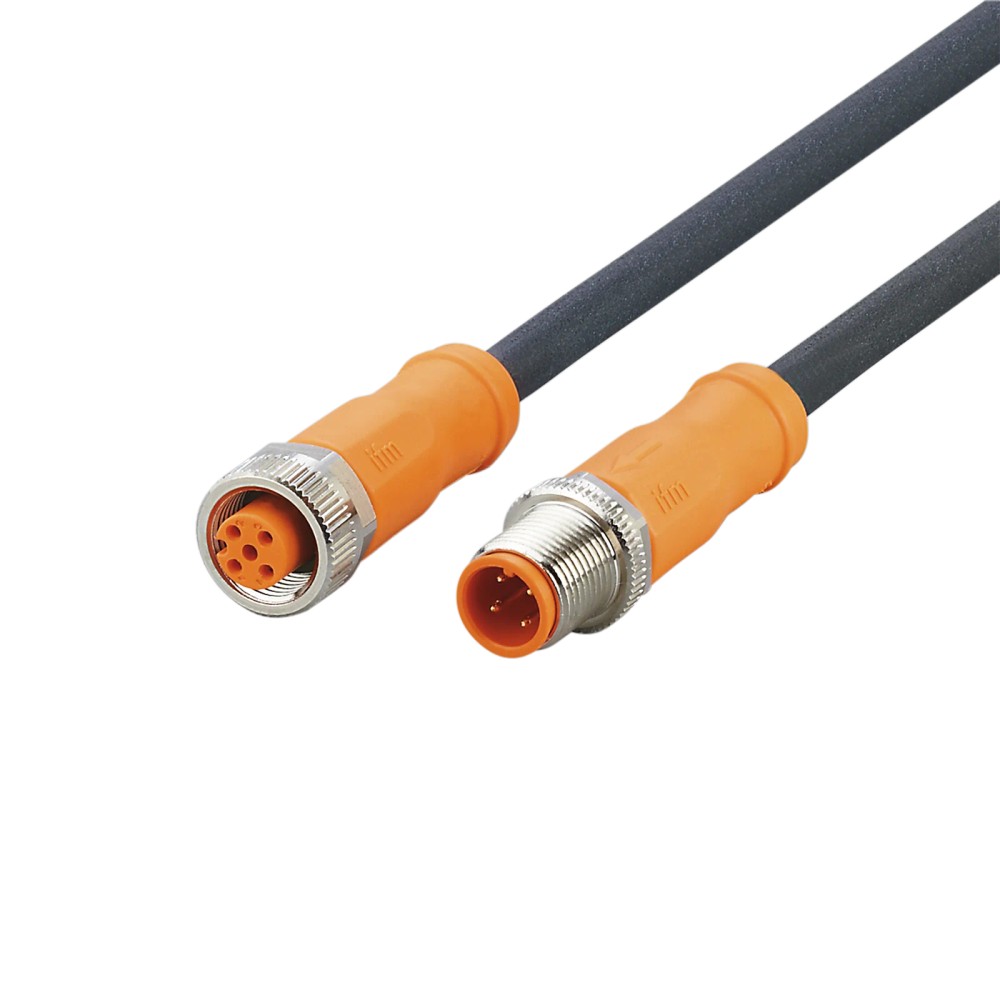

EVC720 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR M12 4 Polos

Imagem meramente ilustrativa

R$ 349,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC720
EAN: 4021179303866
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC720 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR M12 4 Polos"

Destaques do Produto

Comprimento

5 m

Conector

M12 reto, 4 polos, codificação A

Revestimento do cabo

PUR, sem halogênio

Corrente nominal

4 A

Proteção declarada

IP 65, IP 67, IP 68 e IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC720, 5 m, PUR, M12 reto de 4 polos

O IFM EVC720 é um cabo de ligação para conectar equipamentos em sistemas de automação industrial. Possui comprimento de 5 m, conector M12 reto de 4 polos com codificação A e cabo em PUR. A ficha informa proteção IP 65, IP 67, IP 68 e IP 69K, além de contatos banhados a ouro. A tensão indicada na fonte do anúncio é inferior a 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	5 m
Conexão	M12 reto, codificação A, 4 polos
Material do cabo	PUR, sem halogênio; preto; Ø 6,2 mm
Condutores	4 x 1,00 mm² (32 x Ø 0,2 mm)
Tensão de operação	< 250 V AC (dado prioritário do anúncio)
Corrente nominal	4 A
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Temperatura ambiente	-25 a 90 °C
Identificação	SKU EVC720; GTIN 4021179303866

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que requeiram cabo de 5 m e interface M12 reta, codificação A, com 4 polos, desde que os requisitos elétricos e mecânicos do equipamento sejam compatíveis.
Aplicações declaradas para máquinas-ferramenta e exposição a refrigerantes e lubrificantes, respeitando as condições de instalação e operação especificadas pelo fabricante.
Instalações que demandem as classificações IP informadas para o cabo corretamente conectado e instalado.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector com número de polos, codificação, geometria ou comprimento diferentes dos especificados.
Não aplicar em circuito que ultrapasse os limites elétricos informados; a corrente nominal indicada é 4 A e a tensão prioritária do anúncio é < 250 V AC.
Não presumir adequação a flexão, torção, velocidade ou temperatura fora dos limites listados nas especificações.

APLICAÇÕES E USO

Uso comprovado na ficha: conexão em aplicações industriais e de automação, incluindo máquinas-ferramenta e aplicações com refrigerantes e lubrificantes. Operar dentro da faixa ambiente declarada de -25 a 90 °C e respeitar os limites de movimento e instalação.
Possibilidade condicionada: ligação de dispositivos com interface M12 A de 4 polos. A adequação funcional depende da pinagem, do tipo de sinal e dos requisitos elétricos dos equipamentos, que não são definidos pelo cabo isoladamente.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC720, 5 m, PUR, M12 reto de 4 polos, verifique estes pontos:

Escolha o EVC720

Quando a ligação exigir 5 m de cabo, conexão M12 reta de 4 polos com codificação A, revestimento PUR e corrente nominal de até 4 A, confirme também a disposição dos pinos e a tensão admissível do equipamento.

Considere outra configuração

Busque outra versão se forem necessários comprimento, número de polos, codificação ou formato de conector diferentes. A compatibilidade elétrica depende da pinagem e dos requisitos do dispositivo conectado; não é determinada apenas pelo encaixe M12.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / IFM	Marca indicada no anúncio.
Tipo de produto	Cabo de ligação	Categoria funcional do componente.
Modelo e SKU	EVC720	Identificação do produto no anúncio.
GTIN	4021179303866	Identificador global informado.
Quantidade por embalagem	1 peça	Quantidade indicada nos dados do catálogo.
Peso	361,9 g	Valor informado nos dados do catálogo.
Categoria	Tecnologia de conexão	Classificação do produto.

Área de aplicação
Aplicações declaradas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários informados na descrição e nos dados do catálogo.

Dados elétricos
Tensão de operação	< 250 V AC	Dado prioritário do anúncio.

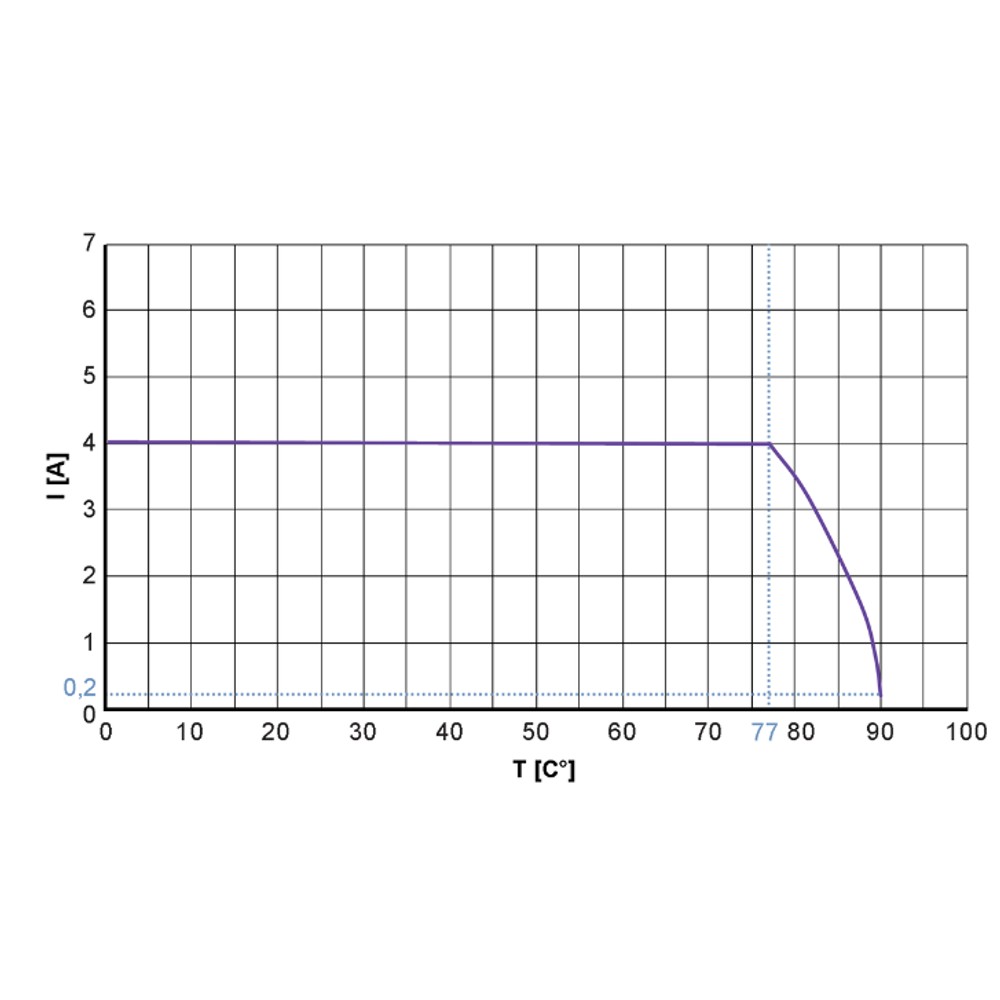

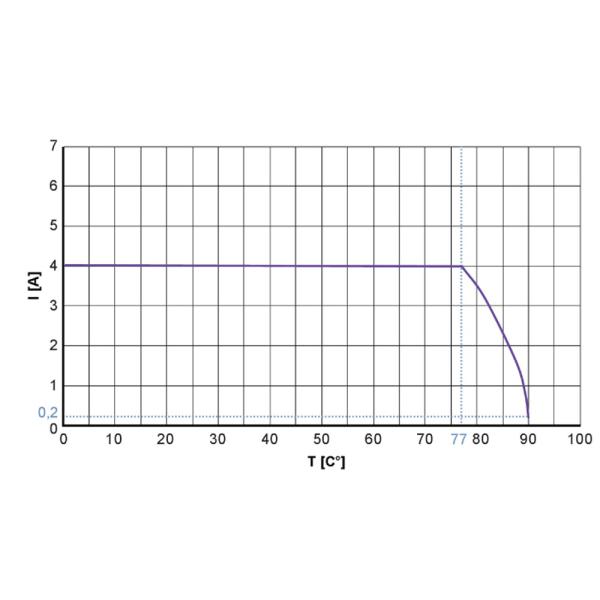

Corrente nominal	4 A	Limite nominal indicado nos dados do catálogo.
Classe de proteção	II	Classificação declarada na ficha.
Contatos	4 contatos banhados a ouro	Material de contato e número de polos indicados para a conexão.

Conexões
Conexão M12	1 x M12, reto; codificação A; 4 contatos	Configuração declarada para a conexão.
Corpo da conexão	TPU, laranja	Material e cor informados para a conexão.
Bloqueio	Latão niquelado	Material indicado para o elemento de bloqueio.
Vedação	FKM	Material informado para a vedação.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o aperto da conexão; observar a especificação do fabricante.

Cabo e construção
Comprimento	5 m	Comprimento nominal do cabo.
Revestimento	PUR	Material do revestimento do cabo.
Diâmetro externo	6,2 mm	Dimensão declarada para o cabo.
Condutores	4 x 1,00 mm² (32 x Ø 0,2 mm)	Construção indicada para os condutores.
Cor do cabo	Preto	Cor informada nos dados técnicos.
Material do invólucro	TPU	Material declarado para o invólucro.
Material da porca	Latão niquelado	Material declarado para a porca de bloqueio.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada.
Tolerância a dobras e deslocamentos	Sim	Característica indicada na ficha, sem substituir os limites de instalação especificados.

Condições elétricas e mecânicas de movimento
Esforço de torção	± 180°/m	Valor indicado para o cabo.
Ciclos de curvatura	> 5 milhões	Valor declarado para ciclos de curvatura.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; considerar o diâmetro externo de 6,2 mm.
Velocidade máxima de movimento	3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Proteção e ambiente
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Classificações indicadas no anúncio; a proteção depende da conexão e da instalação conforme especificações do fabricante.
Temperatura ambiente	-25 a 90 °C	Faixa declarada para operação.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa declarada para cabo móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência declarada para armazenamento.

Certificações e conformidade
Certificações	CE, cULus, UKCA	Marcas de conformidade informadas nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; a compatibilidade de sinal deve ser confirmada pela pinagem e pelos requisitos dos dispositivos conectados.

Conexões

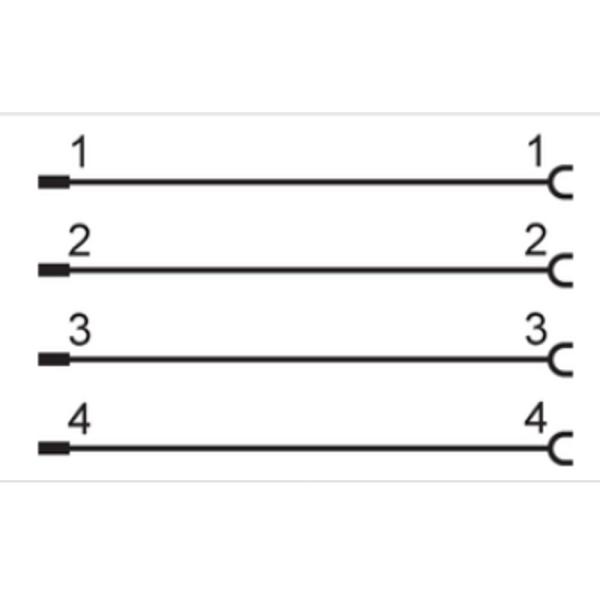

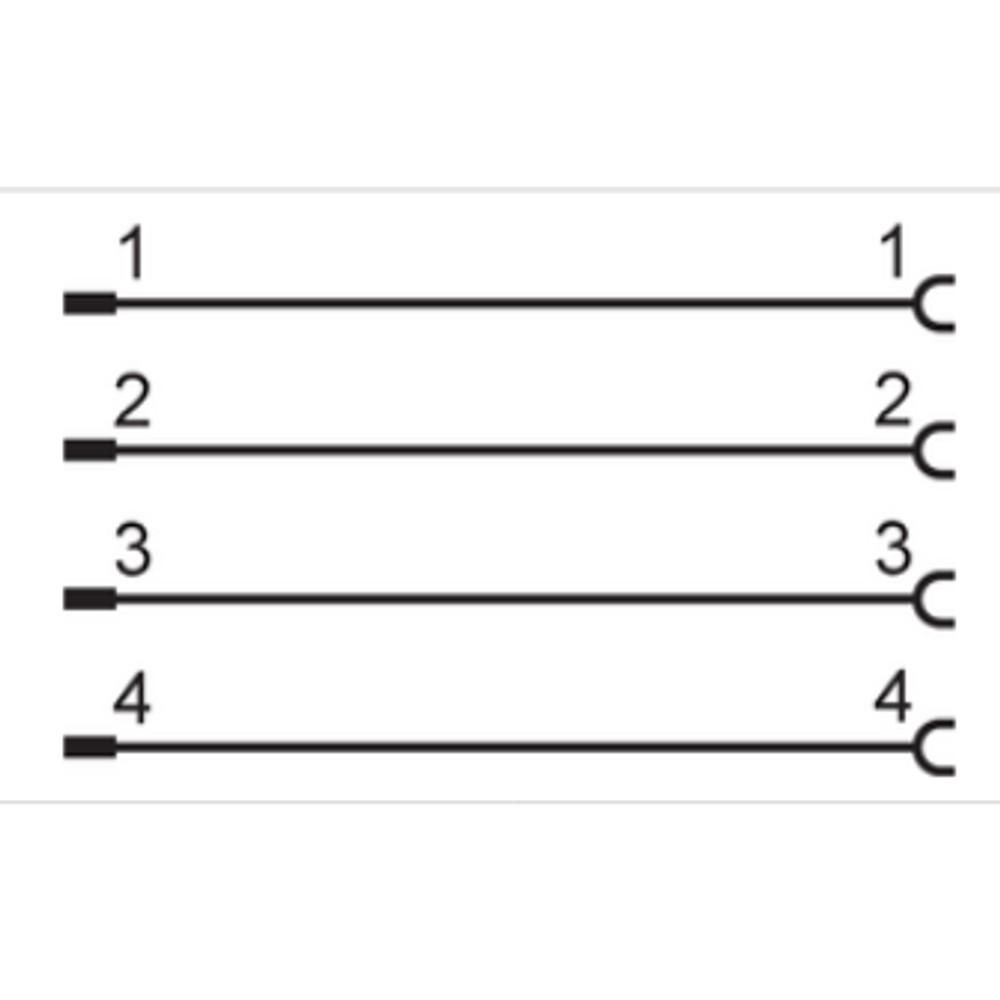

Elétrica Conexão M12 reta, codificação A, 4 contatos banhados a ouro. Cabo de 5 m, 4 x 1,00 mm². Corrente nominal: 4 A. Tensão de operação no anúncio: < 250 V AC. Verifique a pinagem do equipamento antes de energizar.

Processo Não se aplica: trata-se de um cabo de ligação, não de uma conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 reta, codificação A e 4 polos, com pinagem e requisitos elétricos correspondentes	✓	A interface descrita corresponde à configuração do cabo; a compatibilidade elétrica ainda depende da pinagem e dos limites do dispositivo.
Equipamento que exige conector M12 com codificação, geometria ou número de polos diferentes	✗	A configuração mecânica informada para o EVC720 é M12 reto, codificação A, 4 polos.
Circuito com corrente nominal superior a 4 A	✗	A corrente nominal informada para o cabo é 4 A.
Aplicação em máquinas-ferramenta com refrigerantes e lubrificantes, dentro das condições especificadas	✓	Esse tipo de aplicação é indicado na descrição do produto; a montagem deve preservar as condições de vedação e operação.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC720, 5 m, PUR, M12 reto de 4 polos

Confirme no datasheet e no equipamento que a interface requerida é M12 reta, codificação A e 4 polos; verifique também a pinagem.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione conectores, contatos e vedação; não instale peças com danos ou contaminação visível.
Conecte e alinhe os acoplamentos sem forçar a rosca; aperte dentro da faixa declarada de 0,6 a 1,5 Nm, respeitando a orientação do fabricante.
Roteie o cabo sem exceder os limites declarados de flexão, torção e movimento; para aplicação flexível, observe o raio mínimo de 10 vezes o diâmetro do cabo.
Após a montagem, confirme a conexão e a pinagem antes de energizar e verifique se a instalação preserva a proteção requerida.

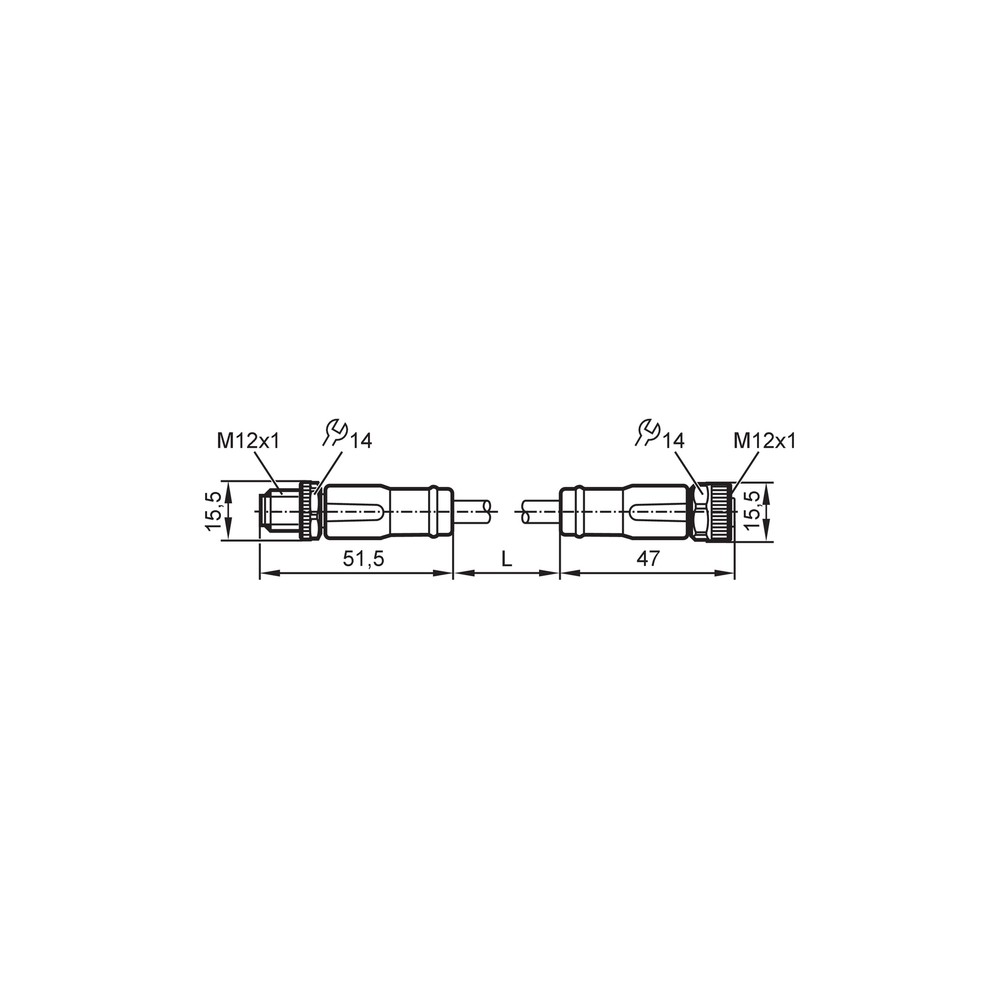

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece sinal ou não funciona.	Possível incompatibilidade de pinagem, conexão incompleta ou requisito elétrico diferente do circuito.	Compare a pinagem dos dois dispositivos com a documentação do fabricante, confirme o encaixe e verifique tensão e corrente do circuito antes de substituir o cabo.
Há interrupções de sinal quando o cabo se movimenta.	Possível dano no cabo ou instalação fora dos limites declarados de flexão, torção ou movimento.	Inspecione o percurso e o revestimento, confira o raio de flexão aplicado e teste a continuidade com o circuito desenergizado.
É observada entrada de umidade na conexão.	Acoplamento incompleto, vedação danificada ou montagem que não preserva o grau de proteção.	Desenergize, inspecione as faces de conexão e a vedação e confirme o acoplamento e a montagem segundo as instruções do fabricante.
A conexão aquece ou apresenta falha sob carga.	Corrente acima da nominal, contato inadequado ou conexão frouxa são causas possíveis.	Desenergize e verifique corrente do circuito, condição dos contatos e aperto da conexão; compare com a corrente nominal e o torque especificados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC720 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC720 e para que serve?

É um cabo de ligação IFM de 5 m para conectar equipamentos em aplicações industriais. A ficha especifica conexão M12 reta, codificação A, com 4 polos.

O que acompanha o produto?

Os dados do catálogo informam uma peça por embalagem. A ficha não lista acessórios adicionais incluídos.

O EVC720 funciona com qualquer dispositivo M12?

Não necessariamente: o encaixe mecânico M12 não confirma compatibilidade elétrica. Verifique codificação, número de polos, pinagem, tensão e corrente exigidas pelo dispositivo.

Ele pode ser usado em qualquer circuito de tensão?

Não. O anúncio informa tensão de operação inferior a 250 V AC e corrente nominal de 4 A; confirme os requisitos do circuito antes da instalação.

Esse cabo serve para conexão M12 com outra codificação ou quantidade de polos?

A ficha descreve M12 reto, codificação A, com 4 contatos. Para outra codificação ou número de polos, selecione uma versão correspondente à interface do equipamento.

Posso usar o EVC720 em uma aplicação que exige mais de 4 A?

A corrente nominal informada é 4 A, portanto a ficha não sustenta o uso acima desse valor. Compare a carga com os limites do circuito e consulte o fabricante se houver dúvida.

O equipamento não comunica depois que conectei o cabo; o que verifico antes de trocar?

Confira primeiro se a pinagem e a codificação correspondem aos dispositivos e se a conexão está totalmente acoplada. Verifique também os requisitos elétricos do circuito.

O sinal falha quando o cabo se move; o que pode estar acontecendo?

Pode haver dano no cabo ou instalação fora dos limites de flexão, torção ou movimento. Inspecione o revestimento e o percurso e teste a continuidade com o circuito desenergizado.

Como aperto e instalo a conexão sem danificar o cabo?

Alinhe os conectores sem forçar a rosca e respeite o torque declarado de 0,6 a 1,5 Nm. No roteamento flexível, observe o raio mínimo de 10 vezes o diâmetro do cabo.

Preciso comprar um kit ou o produto é vendido como peça avulsa?

O catálogo informa quantidade de 1 peça por embalagem. Não há acessórios adicionais listados como inclusos.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento indicada para a conexão M12; deve corresponder à interface do dispositivo conectado.

Grau de proteção IP

Classificação declarada para a proteção do conjunto contra ingresso de elementos; depende da instalação e do acoplamento adequados.

PUR

Material indicado para o revestimento do cabo.

Raio de flexão

Raio mínimo de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: raio mínimo de 10 x diâmetro do cabo)

Corrente nominal

Corrente declarada para operação do cabo, que deve ser considerada na seleção do circuito. (Ref.: 4 A)
