Cabo de Ligação IFM EVC719 M12 4 Polos 2m PUR

Pré-visualizar: EVC719 IFM - Cabo de Ligação IFM Automação Industrial M12 4 Polos 2m PUR

EVC719 IFM - Cabo de Ligação IFM Automação Industrial M12 4 Polos 2m PUR

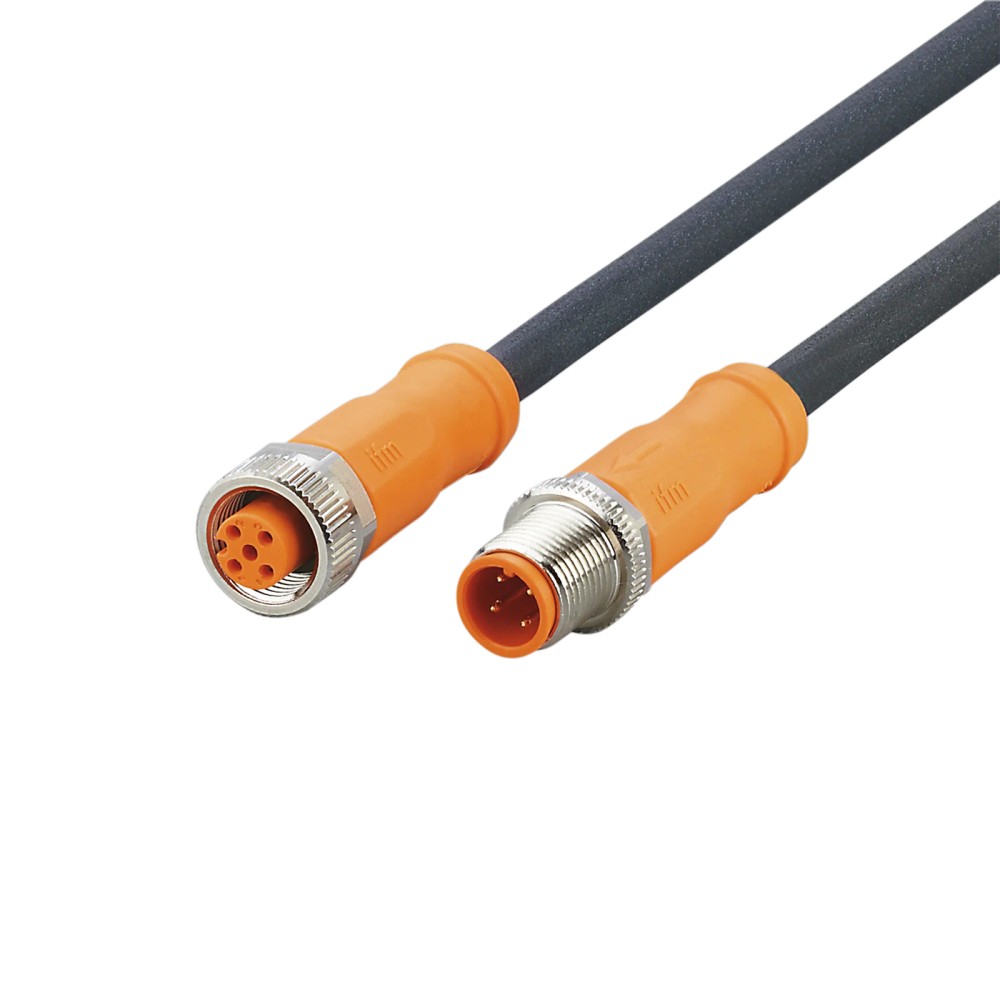

Imagem meramente ilustrativa

R$ 285,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC719
EAN: 4021179303859
NCM do produto: 85444200

Destaques do Produto Conector M12 reto,...mais

Fechar menu

Saiba mais sobre: "EVC719 IFM - Cabo de Ligação IFM Automação Industrial M12 4 Polos 2m PUR"

Destaques do Produto

Conector

M12 reto, codificação A, 4 polos

Comprimento do cabo

2 m

Tensão de operação

< 250 V AC / < 300 V DC

Corrente nominal

4 A

Grau de proteção

IP 65, IP 67, IP 68, IP 69K

Revestimento do cabo

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC719, M12 reto A-coded, 4 polos, 2 m, PUR

O IFM EVC719 é um cabo de ligação para conectar equipamentos em aplicações de automação industrial. Possui conexão M12 reta, codificação A e 4 contatos, com cabo PUR de 2 m. Seus dados incluem tensão de operação inferior a 250 V AC e grau de proteção IP 65, IP 67, IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Conexão	M12 reto, codificação A
Número de polos	4
Comprimento	2 m
Material do cabo	PUR
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Temperatura ambiente	-25...90 °C
Contatos	Banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação industrial que requeiram cabo de ligação M12 reto, codificação A e 4 polos, respeitando os limites elétricos e ambientais informados.
Máquinas-ferramenta e aplicações com refrigerantes e lubrificantes, conforme aplicações descritas na ficha do produto.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão que exija codificação, formato ou número de polos diferente de M12 reto, A-coded, 4 polos.
Não utilizar acima dos limites informados de tensão, corrente ou temperatura ambiente; confirme os requisitos do circuito e da instalação antes da seleção.

APLICAÇÕES E USO

Aplicação comprovada na ficha: ligação em aplicações industriais e de automação industrial, incluindo máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.
Possibilidade de uso inferida: ligação entre dispositivos com conexão M12 reta, codificação A e 4 polos, desde que a pinagem e os limites elétricos sejam compatíveis com os equipamentos. A ficha não identifica protocolos ou dispositivos específicos.
Respeite a faixa de temperatura ambiente de -25...90 °C, os limites de tensão e corrente e as condições necessárias para manter o grau de proteção da conexão.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC719, M12 reto A-coded, 4 polos, 2 m, PUR, verifique estes pontos:

Escolha o EVC719

Quando a instalação exigir cabo de 2 m com conexão M12 reta, codificação A e 4 contatos, e os requisitos estiverem dentro dos limites elétricos, ambientais e de proteção especificados.

Procure outra configuração

Quando forem necessários outro comprimento, outra codificação ou geometria de conector, outro número de polos, ou valores acima dos limites deste cabo. Verifique os requisitos do equipamento e a ficha técnica da alternativa.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Categoria funcional do produto.
Aplicações	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários de aplicação indicados na ficha.
Marca	ifm	Fabricante indicado no anúncio.
Modelo	EVC719	Identificação do produto.
SKU	EVC719	Código de identificação do anúncio.
GTIN	4021179303859	Identificador comercial informado.
Part number	EVC719	Número de peça prioritário informado no anúncio.
Categoria	Tecnologia de conexão	Classificação do produto no anúncio.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados na ficha.
Corrente nominal	4 A	Valor nominal informado.
Classe de proteção	II	Classificação indicada na ficha.
Seção e composição dos condutores	4 x 1,00 mm² (32 x Ø 0,2 mm)	Construção elétrica especificada para o cabo.

Conexões
Tipo de conexão	1 x M12 reto; codificação A	Configuração do conector indicada na ficha.
Número de contatos	4	Quantidade de contatos no conector.
Material dos contatos	Dourado	Acabamento dos contatos especificado.
Conexão elétrica - soquete	1 x M12, reto; codificação A; 4 contatos dourados; corpo TPU laranja; bloqueio de latão niquelado; vedação FKM	Componentes descritos para a conexão tipo soquete.
Conexão elétrica - conector	1 x M12, reto; codificação A; 4 contatos dourados; corpo TPU laranja; bloqueio de latão niquelado	Componentes descritos para a conexão tipo conector.
Torque máximo de aperto	0,6...1,5 Nm	Faixa informada para as conexões elétricas.

Dados mecânicos e materiais
Comprimento do cabo	2 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material especificado para o cabo.
Diâmetro do cabo	Ø 6,2 mm	Dimensão indicada na descrição da conexão elétrica.
Material do invólucro	TPU	Material do corpo da conexão.
Material da porca/bloqueio	Latão niquelado	Material especificado para o bloqueio.
Material da vedação	FKM	Material indicado para a vedação.
Contatos banhados a ouro	Sim	Característica declarada na ficha.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.
Peso	166 g	Peso informado no conjunto de atributos do catálogo.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; não confundir com raio de instalação fixo.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada na ficha, sem detalhamento adicional.
Ciclos de curvatura	> 5 Mio.	Quantidade de ciclos indicada na ficha; condições de ensaio não detalhadas no contexto.
Esforço de torção	± 180 °/m	Valor de torção informado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite condicionado às condições de deslocamento especificadas.

Condições ambientais e proteção
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Graus declarados na ficha; a proteção depende da instalação e do acoplamento corretos.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente (móvel)	-25...90 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade indicada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de armazenamento informada.

COMPATIBILIDADE

Comunicação

• Cabo passivo de ligação; a ficha não especifica protocolo de comunicação.

Conexões

Elétrica Cabo de 2 m, PUR, preto, sem halogênio, Ø 6,2 mm, 4 x 1,00 mm² (32 x Ø 0,2 mm). Conexão M12 reta, codificação A, com 4 contatos dourados. Tensão informada: < 250 V AC / < 300 V DC; corrente nominal: 4 A.

Processo Não possui conexão de processo especificada; trata-se de um cabo de ligação com conector M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 reta, codificação A e 4 polos, cujos requisitos elétricos atendam aos limites do cabo.	✓	A configuração do conector e o número de contatos correspondem; confirme também tensão, corrente e pinagem exigidas pelo equipamento.
Equipamento que exige outra codificação, conexão angular ou quantidade diferente de polos.	✗	A ficha identifica este produto como M12 reto, codificação A, com 4 contatos.
Aplicação dentro das temperaturas ambiente de -25...90 °C e com exigência de proteção indicada na ficha.	✓	A ficha informa essa faixa de temperatura e os graus IP 65, IP 67, IP 68 e IP 69K; a proteção depende da montagem correta da conexão.
Circuito que exige corrente superior a 4 A ou tensão igual ou superior aos limites declarados.	✗	A corrente nominal informada é 4 A e a tensão de operação é < 250 V AC / < 300 V DC.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC719, M12 reto A-coded, 4 polos, 2 m, PUR

Desenergize o circuito antes de conectar ou desconectar o cabo.
Confirme que a interface do equipamento é M12 reta, codificação A, com 4 polos, e valide a pinagem com a documentação dos dispositivos.
Verifique que a tensão e a corrente do circuito não excedam os limites especificados para o cabo.
Posicione o cabo sem exceder o raio mínimo de flexão indicado para aplicação flexível e sem forçar a conexão.
Acople e aperte a conexão dentro da faixa de torque informada, de 0,6 a 1,5 Nm.
Após a montagem, confira o acoplamento, a vedação e a continuidade elétrica antes de energizar o sistema.

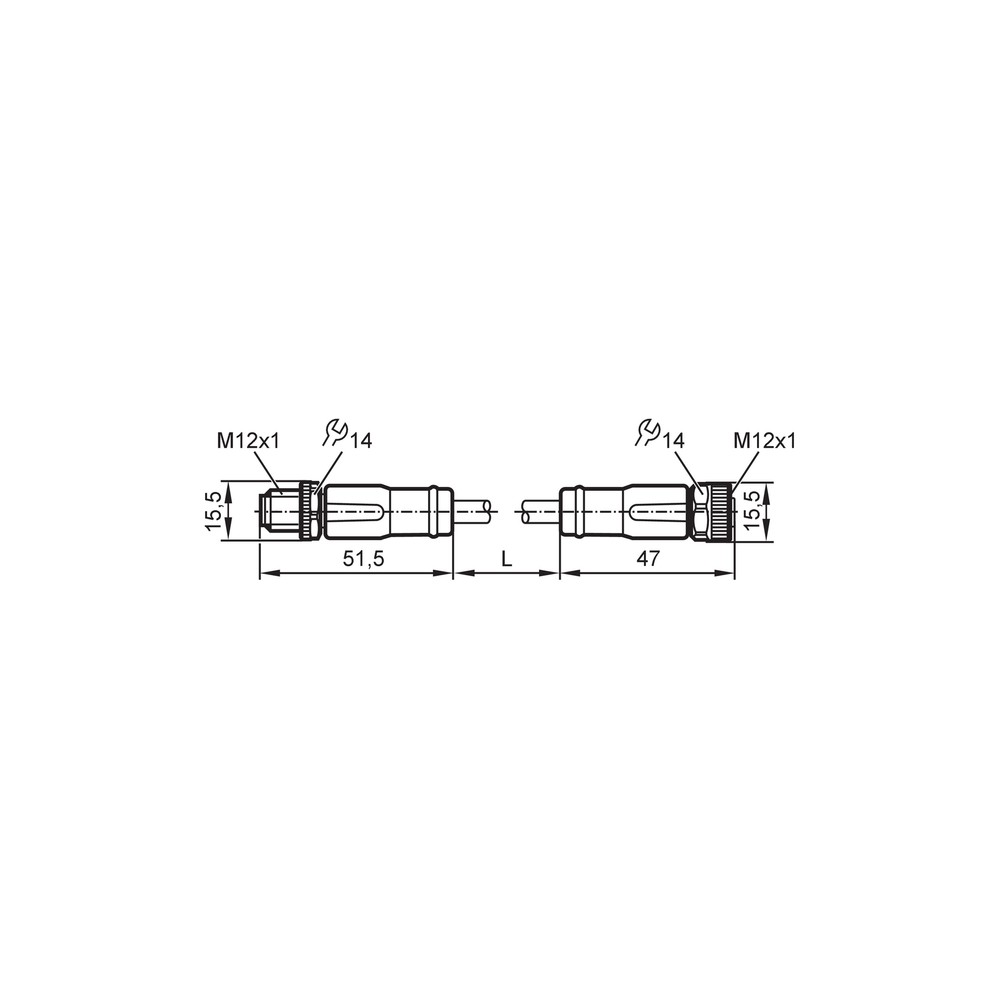

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não é reconhecido.	Conector incompatível, contatos sem acoplamento completo ou pinagem diferente da exigida pelo equipamento.	Confirme codificação, número de polos e pinagem nos documentos dos dois dispositivos; inspecione o acoplamento e verifique a continuidade com o circuito desenergizado.
Há interrupção intermitente do sinal durante o movimento do cabo.	Dano ou esforço mecânico no cabo, ou flexão abaixo do raio mínimo indicado.	Inspecione o comprimento do cabo e a região próxima às conexões; compare o raio de flexão com o mínimo especificado e faça teste de continuidade enquanto movimenta o cabo com o sistema desenergizado.
A conexão apresenta aquecimento ou falha elétrica sob carga.	Corrente ou tensão acima dos limites do cabo, contato inadequado ou conexão frouxa.	Meça os valores do circuito e compare com os limites da ficha; verifique o aperto sem exceder a faixa de torque e inspecione os contatos.
Há entrada de umidade ou perda de proteção no ponto de conexão.	Acoplamento incompleto, vedação danificada ou montagem inadequada.	Desenergize o circuito e inspecione o acoplamento e a vedação; confirme a instalação conforme as instruções do fabricante antes de atribuir a falha ao cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC719 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC719 e para que serve?

É um cabo de ligação para aplicações industriais e de automação. A ficha cita uso em máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.

Que conexão e quantos polos esse cabo tem?

Ele tem conexão M12 reta, codificação A, com 4 contatos. Confirme a pinagem requerida pelo equipamento nas respectivas documentações.

O produto é fornecido com acessórios ou outros cabos?

O anúncio não informa acessórios inclusos; o produto identificado é o cabo de ligação EVC719. Consulte o fornecedor se precisar confirmar o conteúdo da embalagem.

Este cabo serve para uma interface M12 com outra codificação ou número de polos?

A ficha especifica M12 reto, codificação A e 4 contatos. Para outra codificação ou quantidade de polos, selecione uma configuração que corresponda à interface do equipamento.

Posso usar o EVC719 em um circuito que exige mais de 4 A?

Não: a corrente nominal informada é 4 A. Compare também a tensão do circuito com os limites especificados antes da instalação.

O sinal falha quando o cabo se movimenta; o que devo verificar antes de trocar?

Verifique o acoplamento, a pinagem e a continuidade dos condutores. Inspecione também danos no cabo e se a flexão respeita o raio mínimo indicado para aplicação flexível.

O conector fica quente ou o circuito desarma; por onde começo o diagnóstico?

Meça a corrente e a tensão do circuito e compare com os limites da ficha. Com o sistema desenergizado, confira o aperto e o estado dos contatos.

Devo comprar este cabo ou escolher um cabo M12 de outro comprimento?

Escolha o EVC719 quando 2 m atenderem ao percurso e a conexão M12 reta A de 4 polos corresponder ao equipamento. Se o comprimento necessário for diferente, procure uma versão com comprimento adequado.

Que cuidados devo tomar ao instalar o cabo?

Instale com o circuito desenergizado, confirme a pinagem e aperte a conexão dentro da faixa de 0,6 a 1,5 Nm. Evite forçar o cabo e respeite o raio mínimo indicado para aplicação flexível.

Como confirmar se a montagem mantém a proteção IP indicada?

Confira o acoplamento completo e a condição da vedação, seguindo as instruções do fabricante. A ficha declara IP 65, IP 67, IP 68 e IP 69K, mas a proteção depende da montagem correta.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12 indicada para esta conexão. (Ref.: conexão elétrica M12, codificação A)

Grau de proteção IP

Classificação de proteção declarada para a conexão montada; requer instalação e acoplamento corretos. (Ref.: IP 65, IP 67, IP 68, IP 69K)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do cabo PUR)

Raio mínimo de flexão

Limite mínimo de curvatura informado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mín. 10 x diâmetro do cabo)

Corrente nominal

Valor nominal de corrente informado para a aplicação elétrica do cabo. (Ref.: 4 A)
