Cabo Conexão Fêmea M12 IFM EVC715

Pré-visualizar: EVC715 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4 Polos 50m PUR

EVC715 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4 Polos 50m PUR

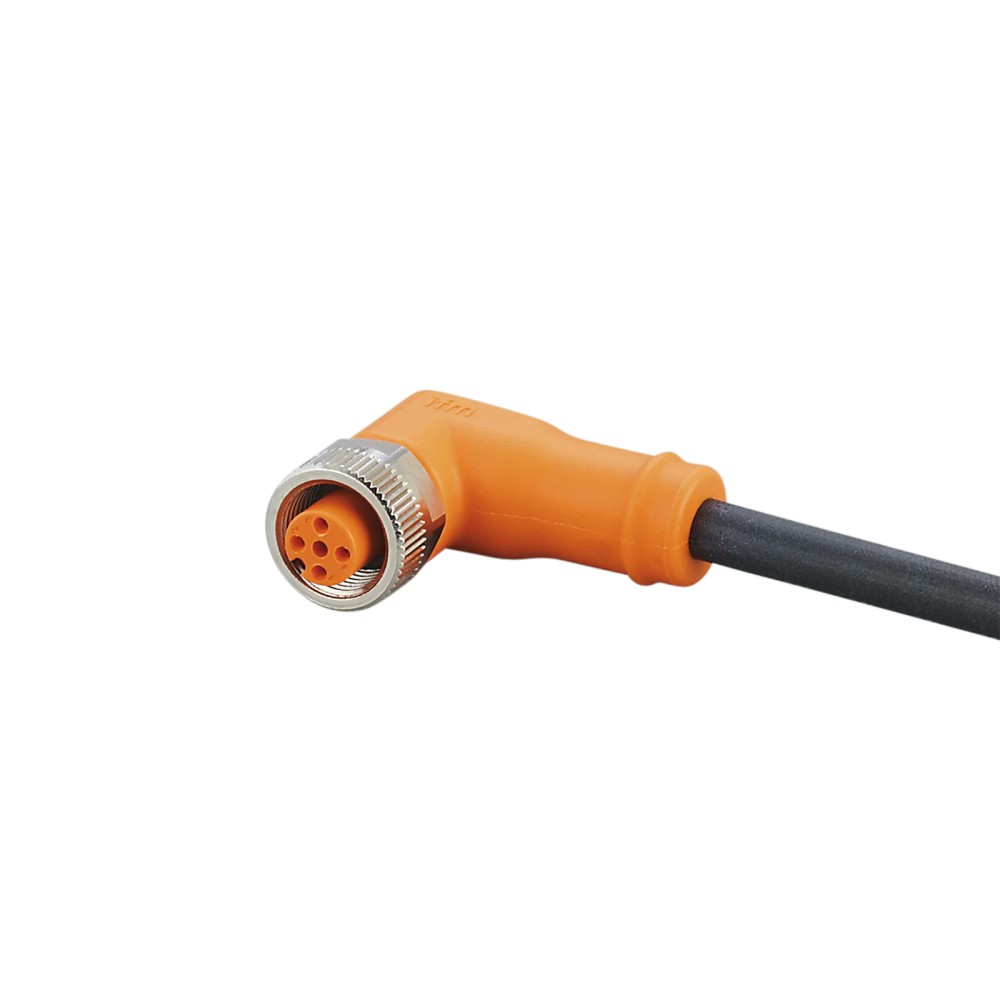

Imagem meramente ilustrativa

R$ 758,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC715
EAN: 4021179303811
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVC715 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4 Polos 50m PUR"

Destaques do Produto

Tipo de Conector

M12 Fêmea Angular

Comprimento

50 metros

Material

PUR

Número de Polos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC715 IFM - Cabo de Conexão Fêmea M12 Angular 4 Polos 50m PUR

O EVC715 é um cabo de conexão industrial equipado com conector fêmea M12 angular, ideal para automação e máquinas de ferramentas. Com 50 metros de comprimento e revestimento em PUR, é livre de halogênio e silicone, apresentando alta resistência a lubrificantes. Suporta tensões de até 250V AC/300V DC com grau de proteção até IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC715
Conector	M12 Angular
Comprimento	50 m
Grau de Proteção	IP65, IP67, IP68, IP69K
Tensão Máxima (AC)	< 250 V
Tensão Máxima (DC)	< 300 V
Corrente	4 A
Material	PUR
Temperatura	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em máquinas-ferramenta
Ambientes com presença constante de lubrificantes e refrigerantes
Sistemas de esteiras ou braços móveis que exigem flexibilidade

⚠ Considere outro se precisa de:

Curvaturas com raio inferior a 10x o diâmetro do cabo (6,2 mm)
Temperaturas ambientes fora do range -25...90 °C
Uso como cabo de alimentação principal para cargas superiores a 4A

APLICAÇÕES E USO

Aplicações de automação industrial
Sistemas em máquinas de ferramentas
Ambientes com presença constante de lubrificantes e refrigerantes

COMO ESCOLHER

Antes de comprar o EVC715 IFM - Cabo de Conexão Fêmea M12 Angular 4 Polos 50m PUR, verifique estes pontos:

Quando escolher este cabo

Ideal para longas distâncias (50m) em ambientes industriais exigentes que necessitam de resistência química (PUR) e proteção contra líquidos (IP69K).

Quando buscar outra opção

Considere outros modelos se a aplicação exigir um comprimento inferior ou superior, ou se o ambiente de instalação não demandar resistência a fluidos industriais, permitindo o uso de cabos de material PVC mais simples.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Material de revestimento	PUR	Material sintético resistente a óleos e fluidos industriais.
Comprimento	50 m	Comprimento total do cabo para grandes vãos industriais.
Grau de proteção	IP65, IP67, IP68, IP69K	Normas de vedação contra sólidos e líquidos sob pressão.

Dados elétricos
Tensão de operação AC	< 250 V AC	Tensão máxima recomendada para operação em corrente alternada.
Tensão de operação DC	< 300 V DC	Tensão máxima recomendada para operação em corrente contínua.
Corrente por contato	4 A	Capacidade máxima de corrente elétrica por pino.

COMPATIBILIDADE

Comunicação

• Sinais Digitais (Sensores/Atuadores)

• Sinais Analógicos de Baixa Corrente

Conexões

Elétrica 4 Polos, 4 A, <250V AC / <300V DC

Processo Conector M12 codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lubrificantes e óleos	✓	O revestimento em PUR é quimicamente resistente a fluidos industriais comuns.
Instalação fixa sem movimento	✓	O cabo é adequado para instalações fixas e móveis dentro das especificações de raio de curvatura.

INSTALAÇÃO

Como instalar o EVC715 IFM - Cabo de Conexão Fêmea M12 Angular 4 Polos 50m PUR

Verifique a compatibilidade do dispositivo com o conector M12 fêmea.
Limpe a área de conexão para evitar entrada de contaminantes.
Alinhe os pinos do conector macho com os polos do cabo.
Rosqueie manualmente o conector até sentir resistência.
Utilize ferramenta adequada para o torque final (0,6 a 1,5 Nm).
Certifique-se de que o cabo não sofra tração ou dobras excessivas na saída do conector.

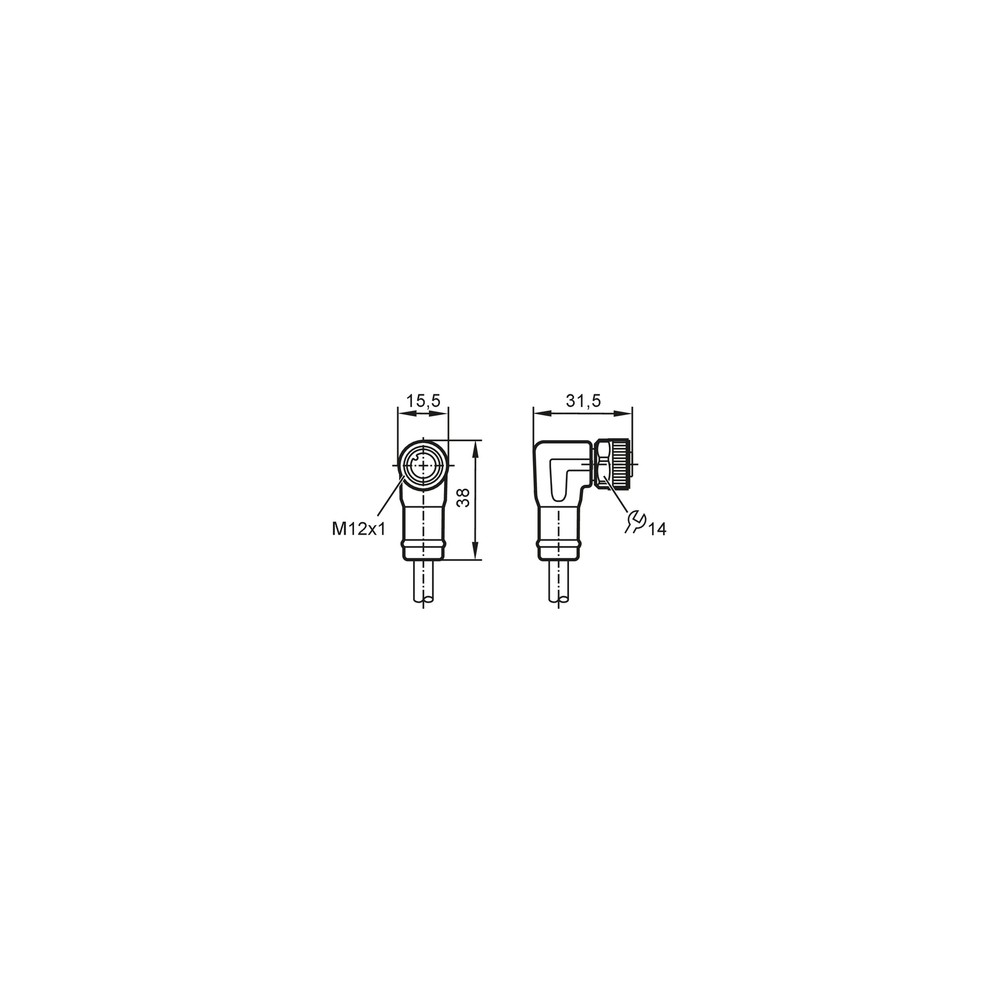

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção intermitente do sinal	Torque de aperto incorreto ou desconexão	Verificar aperto entre 0,6 e 1,5 Nm
Dano físico na capa ou falha elétrica	Raio de curvatura inferior ao permitido	Inspecionar se o raio é maior que 10x o diâmetro do cabo
Queda de tensão ou falha na comunicação	Contaminação ou oxidação nos contatos	Verificar se os contatos banhados a ouro apresentam sujidade
Rompimento de fios internos	Excesso de torção mecânica	Avaliar se a torção excede ± 180 °/m

DOCUMENTAÇÃO TÉCNICA

Datasheet do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC715 da IFM?

O EVC715 é um cabo de conexão industrial com conector fêmea M12 angular, 4 polos e 50 metros de comprimento, desenvolvido para aplicações de automação.

Com quais equipamentos posso utilizar este cabo?

Este cabo é compatível com dispositivos padrão industrial que utilizam conectores M12 de 4 polos e requerem resistência a óleos e lubrificantes.

Existem restrições de uso para este cabo?

Não deve ser utilizado em aplicações onde o raio de curvatura seja menor que 10 vezes o diâmetro do cabo ou em temperaturas fora da faixa de -25 a 90 °C.

Este cabo suporta aplicações de robótica pesada?

O uso em ambientes com vibração extrema e torção acima de ± 180 °/m não é recomendado, pois pode exceder a tolerância mecânica do cabo.

O que fazer se o dispositivo parar de funcionar?

Se não houver sinal, verifique primeiro se o conector está apertado corretamente com o torque de 0,6 a 1,5 Nm e se não há danos visíveis na capa de PUR.

Como identificar uma falha interna no cabo?

O sintoma geralmente é intermitência de sinal ou falha total, causado por fadiga do fio interno devido a dobras excessivas, verificado pela inspeção da integridade da capa do cabo.

Posso comprar em tamanhos menores?

Este é um produto único de 50 metros. Para distâncias menores, a IFM disponibiliza cabos de metragens reduzidas, como 2m, 5m ou 10m, que possuem especificações técnicas equivalentes.

Por que escolher o modelo PUR em vez de PVC?

A escolha depende da necessidade de resistência mecânica: o modelo PUR (EVC715) é superior em ambientes com lubrificantes e deslocamentos frequentes comparado a cabos de revestimento padrão PVC.

Como realizar a instalação correta?

A instalação requer o alinhamento correto do conector M12 e o aperto manual ou com ferramenta compatível, garantindo que o torque aplicado esteja entre 0,6 e 1,5 Nm.

Qual a procedência e suporte do item?

O produto é faturado diretamente pela IFM ELECTRONIC LTDA, garantindo procedência industrial, com suporte técnico e faturamento direto do fabricante.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo altamente resistente à abrasão, óleos e lubrificantes industriais. (Ref.: Material de revestimento)

IP69K

Grau de proteção que assegura resistência total contra a entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: Grau de proteção)

M12

Padrão de conector circular com rosca de 12mm de diâmetro, amplamente utilizado em automação industrial para sensores e atuadores. (Ref.: Tipo de conector)

Livre de Halogênio

Cabo fabricado sem compostos halogenados, o que reduz a emissão de gases tóxicos e corrosivos em caso de incêndio. (Ref.: sem_halogenio)

Torque de aperto

Força de rotação necessária para fixar o conector M12 garantindo a vedação contra líquidos, especificado entre 0,6 e 1,5 Nm. (Ref.: torque_aperto_nm)
