Cabo de Conexão M12 Angular IFM EVC714 20m PUR

Pré-visualizar: EVC714 IFM - Cabo de Conexão Fêmea M12 Angular Automação Industrial 20m PUR IP69K

EVC714 IFM - Cabo de Conexão Fêmea M12 Angular Automação Industrial 20m PUR IP69K

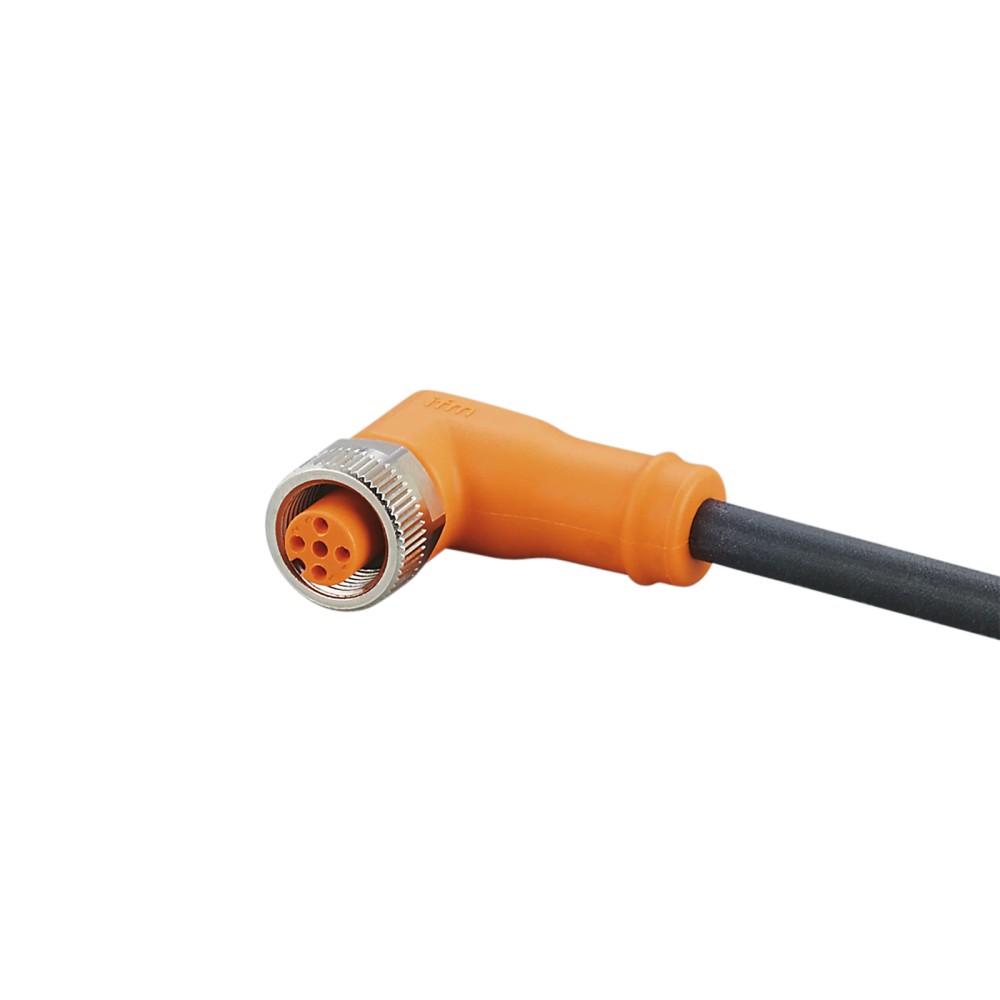

Imagem meramente ilustrativa

R$ 470,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC714
EAN: 4021179303804
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVC714 IFM - Cabo de Conexão Fêmea M12 Angular Automação Industrial 20m PUR IP69K"

Destaques do Produto

Comprimento

20 m

Conector

M12 fêmea angular, codificação A, 4 contatos

Tensão

< 250 V AC / < 300 V DC

Corrente

Capacidade de carga total de 4 A

Proteção

IP65, IP67, IP68 e IP69K

Cabo

PUR, 4 x 1,00 mm², Ø 6,2 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVC714 – Cabo de conexão fêmea M12 angular, 20 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC714 é um cabo de conexão de 20 m com conector fêmea M12 angular, destinado a conexões em aplicações industriais e de automação. Possui cabo PUR sem silicone e sem halogênio, além de contatos banhados a ouro. Sua tensão de operação é inferior a 250 V AC e sua capacidade de carga total é 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC714
Conector	Fêmea M12 angular, codificação A, 4 contatos
Comprimento	20 m
Material do cabo	PUR, preto
Seção e diâmetro do cabo	4 x 1,00 mm²; Ø 6,2 mm
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C
Raio de flexão em aplicação flexível	Mín. 10 x o diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requeiram conector fêmea M12 angular, codificação A, com 4 contatos, e comprimento de cabo de 20 m.
Aplicações de automação industrial e máquinas-ferramenta; o catálogo também cita aplicações com refrigerantes e lubrificantes.
Instalações compatíveis com os limites elétricos, ambientais e mecânicos informados na ficha técnica.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão que exija conector reto, outro tipo de codificação ou configuração de contatos diferente; confirme a interface do equipamento antes da compra.
Não utilizar acima de < 250 V AC, < 300 V DC ou 4 A de capacidade de carga total.
Não aplicar flexão abaixo do raio mínimo de 10 x o diâmetro do cabo. A ficha não especifica compatibilidade com protocolos ou pinagens de dispositivos específicos.

APLICAÇÕES E USO

Aplicação informada pelo catálogo: conexão em sistemas de automação industrial e máquinas-ferramenta. Verifique se o equipamento utiliza a interface M12 fêmea angular, codificação A, com 4 contatos e pinagem correspondente.
Aplicação informada pelo catálogo: uso em ambientes com refrigerantes e lubrificantes. O produto declara graus IP65, IP67, IP68 e IP69K; a ficha disponível não detalha condições específicas de exposição a cada fluido.
Para instalação móvel, a ficha informa velocidade máxima de 3,3 m/s em deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², além de raio mínimo de flexão de 10 x o diâmetro do cabo. Essas condições devem ser consideradas em conjunto.
A ficha não identifica protocolos, dispositivos específicos ou compatibilidade com motores; confirme a pinagem e os requisitos elétricos nos documentos do equipamento conectado.

COMO ESCOLHER

Antes de comprar o IFM EVC714 – Cabo de conexão fêmea M12 angular, 20 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC714 quando

A instalação exigir um cabo de 20 m com conector fêmea M12 angular, codificação A, 4 contatos, e os limites elétricos, térmicos e mecânicos do produto forem atendidos.

Verifique outra configuração quando

O equipamento exigir geometria ou codificação diferente, mais ou menos contatos, comprimento diferente, ou limites acima dos especificados. A ficha não relaciona modelos de dispositivos ou protocolos compatíveis; confirme a pinagem e a interface elétrica no datasheet do equipamento conectado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	ifm / ifm electronic	Fabricante indicado na ficha do produto.
Modelo e SKU	EVC714	Código do produto.
GTIN	4021179303804	Identificador comercial informado no anúncio.
Part number	EVC714; no conjunto de dados de catálogo também consta ADOAH040MSP0020H04	O anúncio primário identifica EVC714 como part number; o código adicional aparece no conjunto de dados do catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	1304,5 g	Valor informado no conjunto de dados do produto.
NCM	8544.42.00	Classificação indicada no conjunto de dados.

Aplicação
Aplicação informada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de uso descritos no catálogo; a compatibilidade com cada equipamento deve ser conferida.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de operação informados na ficha técnica.
Capacidade de carga total	4 A	Capacidade indicada para o cabo.
Classe de proteção elétrica	II	Classificação indicada na ficha.

Conexão elétrica
Conector	1 x M12 fêmea, angular, codificação A	Configuração do lado do soquete.
Contatos	4, dourados e banhados a ouro	Material/acabamento dos contatos; consulte os equipamentos para confirmar a pinagem.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo do conector.
Porca de bloqueio	Latão niquelado	Material indicado para o bloqueio.
Vedação do conector	FKM	Material da vedação indicado na ficha.
Torque máximo de aperto	0,6...1,5 Nm	Faixa informada para o aperto; observar a documentação de montagem do fabricante.

Cabo
Comprimento	20 m	Comprimento especificado para o cabo.
Especificação	4 x 1,00 mm² (32 x Ø 0,2 mm); Ø externo de 6,2 mm	Construção indicada na ficha.
Material do revestimento	PUR, preto	Material e cor do cabo.
Silicone e halogênio	Isento de silicone e de halogênio	Características declaradas para o produto.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada no conjunto de dados.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; a proteção efetiva depende da montagem correta e das condições de uso previstas pelo fabricante.
Temperatura ambiente	-25...90 °C	Faixa indicada para temperatura ambiente.
Temperatura ambiente em movimento	-25...90 °C	Faixa indicada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Limite informado para armazenamento.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para condições climáticas de armazenamento.

Dados mecânicos e movimento
Dimensões informadas	31,5 x 15,5 x 38 mm	Dimensões listadas no conjunto de dados; consulte o desenho dimensional para identificar as referências dimensionais.
Raio de flexão em aplicação flexível	Mín. 10 x o diâmetro do cabo	Raio mínimo especificado para aplicação flexível.
Ciclos de curvatura	> 5 milhões	Valor declarado para ciclos de curvatura; não deve ser interpretado como garantia de vida útil em qualquer condição.
Esforço de torção	± 180 °/m	Esforço de torção especificado.
Velocidade de movimento	Máx. 3,3 m/s	Condição indicada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerância a dobras e deslocamentos	Informada pelo fabricante	Característica declarada; respeitar as condições de movimento e o raio de flexão especificados.

COMPATIBILIDADE

Comunicação

• A ficha técnica não especifica protocolos de comunicação. A compatibilidade de comunicação depende dos dispositivos conectados e da pinagem requerida; consulte a documentação desses dispositivos.

Conexões

Elétrica Um conector fêmea M12 angular, codificação A, com 4 contatos dourados. Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Confirme a atribuição dos contatos com o datasheet dos equipamentos; não há compatibilidade elétrica universal garantida apenas pela conexão mecânica M12.

Processo Conector elétrico M12 fêmea angular. A ficha não especifica uma conexão de processo mecânico.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 macho, codificação A, 4 contatos e pinagem elétrica correspondente	✓	A configuração mecânica do cabo é fêmea M12 angular, codificação A, com 4 contatos; a pinagem e os limites elétricos do equipamento devem ser confirmados separadamente.
Aplicação dentro dos limites de < 250 V AC / < 300 V DC e capacidade de carga total de 4 A	✓	Esses são os limites elétricos informados para o cabo.
Aplicação que exija conector reto, outra codificação ou quantidade diferente de contatos	✗	A ficha especifica conector fêmea angular M12, codificação A, com 4 contatos.
Aplicação com flexão dinâmica	✓	A ficha informa tolerâncias para dobras e deslocamentos e mais de 5 milhões de ciclos de curvatura; respeite o raio mínimo de 10 x o diâmetro do cabo e as condições de movimento especificadas.
Aplicação que exceda os limites elétricos ou a faixa de temperatura ambiente informados	✗	A ficha informa < 250 V AC / < 300 V DC, 4 A e temperatura ambiente de -25...90 °C.

INSTALAÇÃO

Como instalar o IFM EVC714 – Cabo de conexão fêmea M12 angular, 20 m, PUR, IP65/IP67/IP68/IP69K

Confirme no equipamento a interface M12, a codificação A, o número de contatos e a pinagem necessária antes da instalação.
Verifique que a tensão, a corrente e a temperatura de operação permaneçam dentro dos limites especificados para o cabo.
Posicione o conector angular sem torcer ou forçar o cabo durante o acoplamento.
Aperte a conexão observando a faixa de torque indicada na ficha e as orientações do equipamento conectado.
Roteie o cabo respeitando o raio mínimo de flexão de 10 x o diâmetro do cabo; em aplicações móveis, observe também as condições de velocidade e aceleração especificadas.
Inspecione o assentamento do conector, a vedação e o trajeto do cabo antes de energizar; consulte o datasheet para detalhes de montagem e identificação dos condutores.

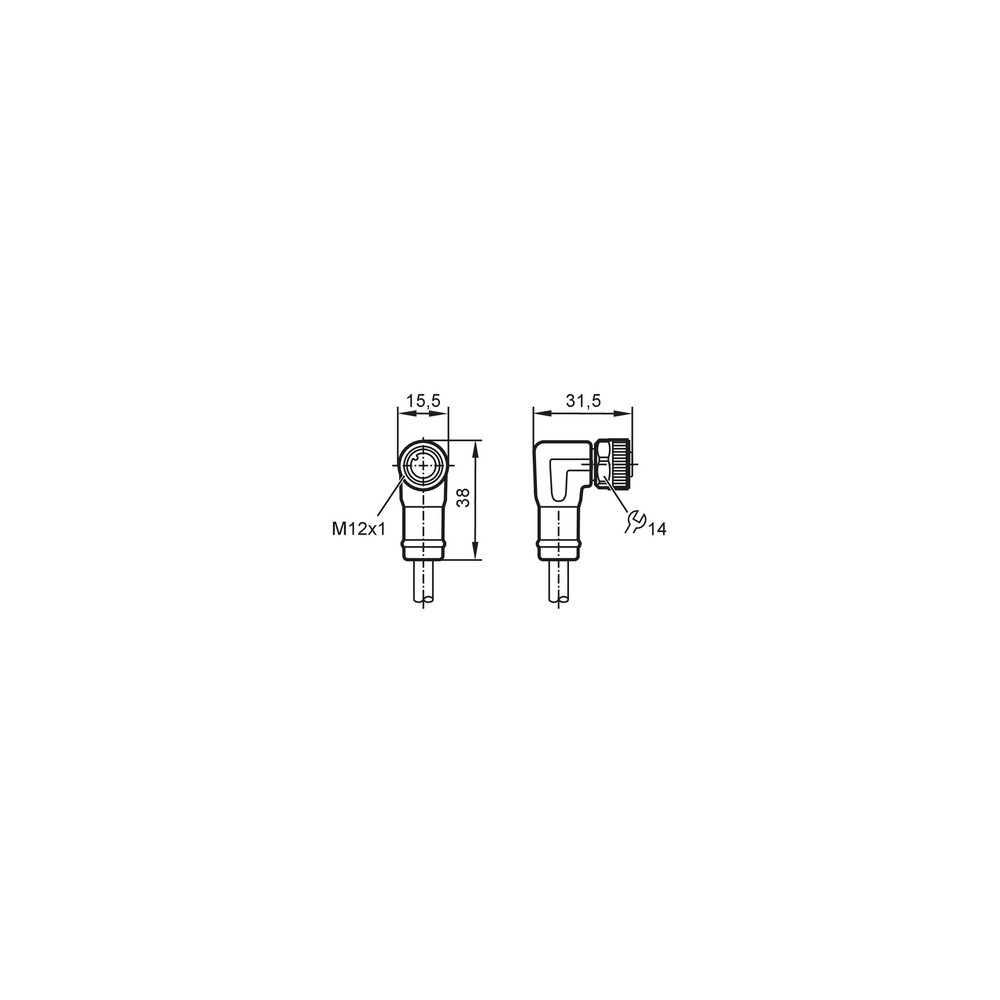

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não reconhece a conexão.	Acoplamento incompleto, contato danificado ou divergência entre a pinagem do cabo e a do equipamento.	Com o sistema desenergizado, confira o encaixe e inspecione os contatos; compare a pinagem com os diagramas dos dois equipamentos antes de substituir o cabo.
Interrupções intermitentes durante movimento do cabo.	Raio de flexão menor que o mínimo, torção ou movimento fora das condições especificadas.	Inspecione o trajeto e a região de flexão; verifique o raio mínimo de 10 x o diâmetro e compare velocidade e aceleração com as condições informadas na ficha.
Sinais de umidade ou falha após limpeza ou exposição ambiental.	Conector mal acoplado, vedação comprometida ou instalação fora das condições de proteção declaradas.	Inspecione o acoplamento, a vedação e o estado do conector; confirme a montagem e as condições reais de exposição.
Aquecimento ou falha elétrica sob carga.	Tensão ou corrente acima dos limites do cabo, ou conexão elétrica inadequada.	Meça tensão e corrente com instrumentos apropriados e compare com os limites de < 250 V AC, < 300 V DC e 4 A; verifique a pinagem e os contatos.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVC714 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC714 e para que serve?

É um cabo de conexão de 20 m com conector fêmea M12 angular, codificação A e 4 contatos. É destinado a conexões industriais; confirme a pinagem com o equipamento a ser conectado.

O que acompanha o EVC714?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados no anúncio.

O EVC714 funciona com qualquer equipamento M12?

Não é possível afirmar compatibilidade universal apenas pelo encaixe M12. É necessário confirmar codificação, número de contatos, pinagem e limites elétricos do equipamento.

Posso usar este cabo em uma conexão que exige M12 reto ou outra codificação?

A configuração informada é fêmea M12 angular, codificação A, com 4 contatos. Para uma geometria ou codificação diferente, escolha uma configuração que corresponda à interface exigida.

O que verificar se o equipamento não liga depois de conectar o cabo?

Confira se o conector está completamente acoplado e se a pinagem corresponde à do equipamento. Verifique também os contatos e os limites elétricos antes de substituir o cabo.

O que pode causar falhas intermitentes quando o cabo se movimenta?

Flexão abaixo do raio mínimo, torção ou condições de movimento fora dos valores especificados podem contribuir para falhas. Inspecione o roteamento e compare o uso com a ficha técnica.

Devo comprar este cabo ou procurar peças avulsas?

O anúncio descreve um cabo de conexão completo e informa uma peça por embalagem, sem listar acessórios avulsos. Se a necessidade for apenas de um componente ou de outra configuração, consulte o fabricante para identificar a peça correspondente.

Como escolher entre o EVC714 e outra versão de cabo M12?

Compare comprimento, orientação do conector, codificação, número de contatos, pinagem e limites elétricos com os requisitos da instalação. O EVC714 especifica 20 m, fêmea angular, codificação A e 4 contatos.

Que cuidados devo ter ao instalar o cabo em uma aplicação móvel?

Respeite o raio mínimo de flexão de 10 x o diâmetro do cabo e as condições especificadas de velocidade e aceleração. Evite torcer ou forçar o cabo durante a montagem.

A ficha informa a procedência ou a origem comercial do produto?

O anúncio identifica a marca IFM e informa venda e faturamento pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria. Não informa país de fabricação.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação mecânica do conector M12 indicada para o soquete do cabo. (Ref.: conexão elétrica: M12 angular, codificação A.)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de agentes externos, dependente da montagem e das condições de uso. (Ref.: IP65, IP67, IP68 e IP69K.)

Raio de flexão

Raio mínimo recomendado para a curvatura do cabo em aplicação flexível. (Ref.: mínimo de 10 x o diâmetro do cabo.)

PUR

Material indicado para o revestimento do cabo. (Ref.: especificação do cabo: 20 m, PUR.)

Capacidade de carga total

Limite de corrente informado para a carga suportada pelo cabo. (Ref.: 4 A.)
