Cabo Conector Fêmea M12 Angular 10m IFM EVC713

Pré-visualizar: EVC713 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 10m PUR IP69K

EVC713 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 10m PUR IP69K

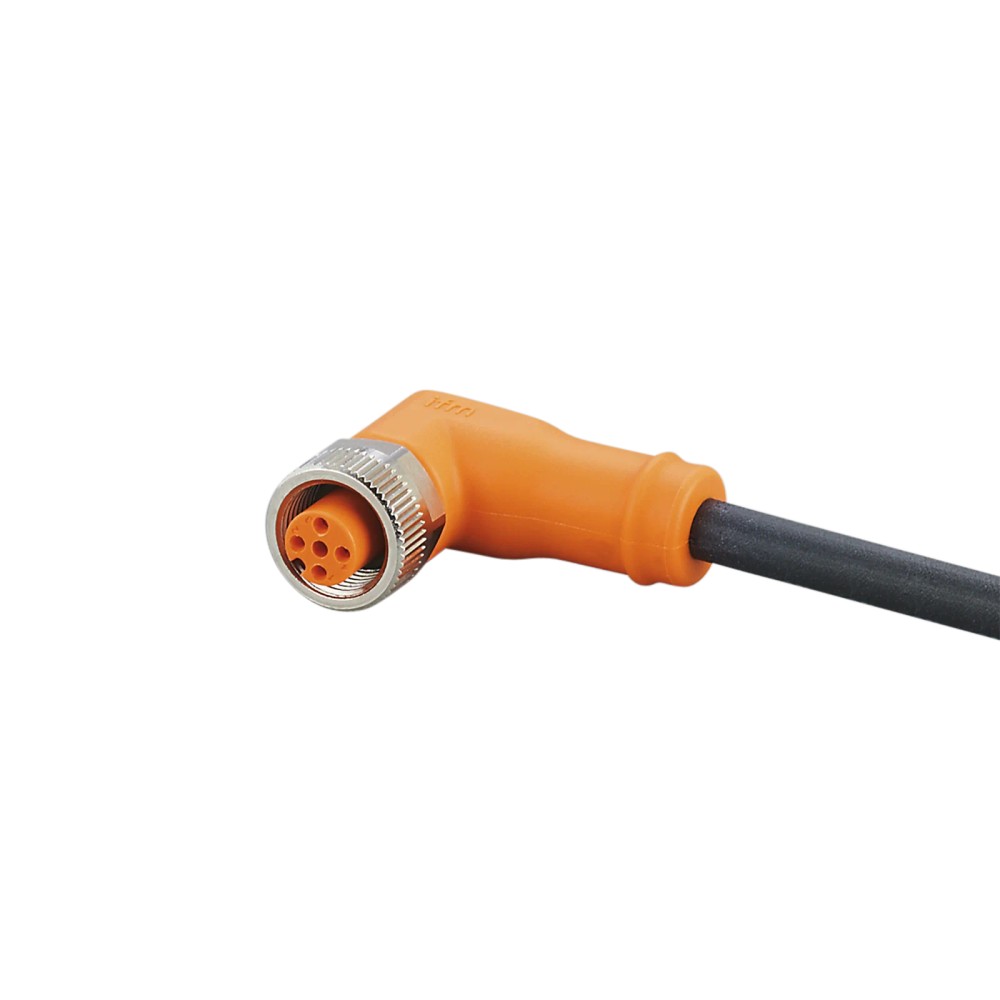

Imagem meramente ilustrativa

R$ 289,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC713
EAN: 4021179303798
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVC713 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 10m PUR IP69K"

Destaques do Produto

Comprimento

10 m

Conexão

Conector fêmea M12 angular, codificação A, 4 contatos

Material do cabo

PUR

Tensão de operação

< 250 V AC / < 300 V DC

Capacidade de carga total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVC713, conector fêmea M12 angular, 10 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC713 é um cabo de conexão de 10 m com conector fêmea M12 angular, para interligar componentes em aplicações industriais. Possui cabo em PUR, conector de 4 contatos com codificação A e contatos banhados a ouro. A ficha informa tensão de operação inferior a 250 V AC e grau de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de conexão com conector fêmea
Modelo	EVC713
Conector	M12 angular, fêmea, codificação A, 4 contatos
Comprimento do cabo	10 m
Material do cabo	PUR, sem halogênio; diâmetro externo de 6,2 mm
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Proteção	IP65, IP67, IP68 e IP69K
Faixa de temperatura ambiente	-25 a 90 °C
Raio mínimo de flexão em aplicação flexível	10 × o diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em automação industrial que exijam cabo de 10 m com conector fêmea M12 angular de codificação A e 4 contatos.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes ou lubrificantes, conforme a descrição do fabricante.
Instalações que operem dentro dos limites elétricos, ambientais e de flexão informados na ficha técnica.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector diferente de M12 fêmea angular, codificação diferente de A ou quantidade de contatos diferente de 4.
Não utilizar em condições que excedam os limites informados de tensão, corrente ou temperatura; verificar a ficha técnica para os limites aplicáveis.
Não instalar em aplicação flexível com raio de curvatura inferior a 10 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão em sistemas de automação industrial, incluindo máquinas-ferramenta; a ficha também cita uso com refrigerantes e lubrificantes. Verificar compatibilidade dos materiais e condições reais do processo antes da instalação.
Aplicação em instalação fixa ou móvel somente dentro das faixas ambientais e mecânicas declaradas. Para movimento, observar a condição informada de velocidade máxima de 3,3 m/s em deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Em aplicações flexíveis, respeitar o raio mínimo de 10 vezes o diâmetro do cabo. A ficha indica mais de 5 milhões de ciclos de curvatura, sem especificar no contexto fornecido todas as condições de ensaio; consultar o datasheet para validação da aplicação.
Possibilidade inferida: conexão entre um dispositivo com entrada M12 macho, codificação A e 4 contatos e outro ponto do circuito. A pinagem e a compatibilidade elétrica devem ser verificadas no datasheet do equipamento conectado.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVC713, conector fêmea M12 angular, 10 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC713 quando

A instalação exigir um cabo de conexão de 10 m, conector fêmea M12 angular com codificação A e 4 contatos, cabo PUR e os limites elétricos e ambientais da ficha técnica forem atendidos.

Considere outra configuração quando

O equipamento exigir outra geometria ou codificação de conector, outra quantidade de contatos ou comprimento diferente de 10 m. Confirme a pinagem e os requisitos elétricos no datasheet do equipamento conectado antes de selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / IFM	Marca indicada no anúncio e na ficha do produto.
Modelo e SKU	EVC713	Identificador do produto no anúncio.
GTIN	4021179303798	Código de identificação comercial informado.
Part number do anúncio	EVC713	Código informado na fonte primária do anúncio.
Part number no catálogo associado	ADOAH040MSP0010H04	Identificador apresentado no conjunto de dados do catálogo; confirmar com o fabricante caso seja necessário cruzar referências.
Quantidade por embalagem	1 peça	Quantidade informada nos dados técnicos.
Peso	665 g	Valor informado no catálogo associado.
Categoria	Tecnologia de conexão; cabos de conexão	Classificação do produto nas fontes do anúncio.

Área de aplicação
Aplicações informadas	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários descritos para o produto na ficha.

Conexão elétrica
Tipo de produto	Cabo de conexão com conector fêmea	Descrição técnica do produto.
Comprimento do cabo	10 m	Comprimento informado no anúncio e na ficha.
Conector	1 × M12, fêmea, angular	Configuração do soquete.
Codificação do conector	A	Codificação indicada na ficha.
Contatos	4, banhados a ouro	Número e acabamento dos contatos do soquete.
Condutores	4 × 1,00 mm² (32 × Ø 0,2 mm)	Construção indicada para o cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores fornecida na ficha; consultar o esquema do equipamento para atribuição de pinos.
Diâmetro do cabo	Ø 6,2 mm	Dimensão indicada para o cabo.
Tensão de operação	< 250 V AC / < 300 V DC	Limites informados nos dados técnicos; não exceder os valores aplicáveis.
Capacidade de carga total	4 A	Valor máximo informado para o produto; confirmar os requisitos do circuito.
Classe de proteção elétrica	II	Classe indicada na ficha.

Materiais e construção
Material do cabo	PUR	Material de revestimento indicado para o cabo.
Características do cabo	Sem halogênio; sem silicone	Características declaradas na ficha.
Material do corpo do conector	TPU, laranja	Material e cor informados para o corpo do soquete.
Material do bloqueio/porca	Latão niquelado	Material do elemento de bloqueio indicado.
Material da vedação	FKM	Material de vedação indicado para o conector.
Dimensões do conector	31,5 × 15,5 × 38 mm	Dimensões informadas no catálogo; não representam o comprimento do cabo.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus listados na ficha; a adequação depende das condições de montagem e uso.
Temperatura ambiente	-25 a 90 °C	Faixa indicada para temperatura ambiente.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa indicada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Limites informados para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade indicada para armazenamento.
Condições climáticas adicionais de armazenamento	1K22 / DIN 60721-3-1	Referência indicada na ficha para condições de armazenamento.

Movimento e flexibilidade
Raio mínimo de flexão em aplicação flexível	10 × o diâmetro do cabo	Raio mínimo declarado; aplicar ao cabo durante a instalação e operação flexível.
Ciclos de curvatura	> 5 milhões	Valor informado na ficha para ciclos de curvatura.
Esforço de torção	± 180 °/m	Valor de torção indicado pelo fabricante.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de movimento explicitamente associadas ao valor na ficha.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada na ficha; respeitar os limites mecânicos especificados.

Montagem e aperto
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa informada para o aperto; consultar a documentação de instalação para aplicação correta.

COMPATIBILIDADE

Comunicação

• A ficha identifica conector M12 de codificação A com 4 contatos. Não informa protocolo de comunicação; não é possível confirmar compatibilidade com um protocolo específico apenas com esses dados.

Conexões

Elétrica Cabo com 4 condutores de 1,00 mm², cada um formado por 32 fios de 0,2 mm; cores BK = preto, BN = marrom, BU = azul e WH = branco. Tensão informada: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Confirmar a atribuição de pinos com o datasheet antes da ligação.

Processo Conector fêmea M12 angular, codificação A, 4 contatos; corpo em TPU, bloqueio em latão niquelado e vedação em FKM. A ficha não especifica conexão de processo além do conector elétrico.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector M12 macho de codificação A e 4 contatos, cuja pinagem e requisitos elétricos correspondam ao cabo.	✓	A geometria e a codificação do conector são correspondentes; confirmar a pinagem do equipamento, que não é detalhada integralmente na ficha do cabo.
Aplicação que requer conector M12 reto, outra codificação ou quantidade de contatos diferente de 4.	✗	O EVC713 é descrito com conector fêmea M12 angular, codificação A e 4 contatos.
Circuito que excede a tensão ou a capacidade de carga informadas para o produto.	✗	A ficha indica < 250 V AC / < 300 V DC e capacidade de carga total de 4 A; não exceder os limites aplicáveis.
Aplicação flexível com raio de curvatura menor que 10 vezes o diâmetro do cabo.	✗	A ficha estabelece raio mínimo de flexão de 10 × o diâmetro do cabo para aplicação flexível.
Aplicação industrial com refrigerantes ou lubrificantes, dentro das condições operacionais especificadas.	✓	A descrição do produto cita máquinas-ferramenta, refrigerantes e lubrificantes; respeitar os limites ambientais e de instalação da ficha.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVC713, conector fêmea M12 angular, 10 m, PUR, IP65/IP67/IP68/IP69K

Confirme que o equipamento correspondente possui conector M12 macho com codificação A e 4 contatos; valide a pinagem no datasheet do equipamento.
Verifique a tensão, a corrente e as condições ambientais do circuito contra os limites informados para o cabo.
Planeje o percurso do cabo de 10 m evitando tensão mecânica, esmagamento e curvaturas menores que 10 vezes o diâmetro do cabo em aplicação flexível.
Inspecione os contatos e a vedação antes da conexão; mantenha as superfícies de acoplamento limpas e sem danos.
Acople o conector alinhando a codificação e aperte conforme o torque aplicável indicado na documentação, dentro da faixa informada de 0,6 a 1,5 Nm.
Após a instalação, confira o assentamento da conexão, a identificação dos condutores e o funcionamento do circuito conforme o procedimento do equipamento conectado.

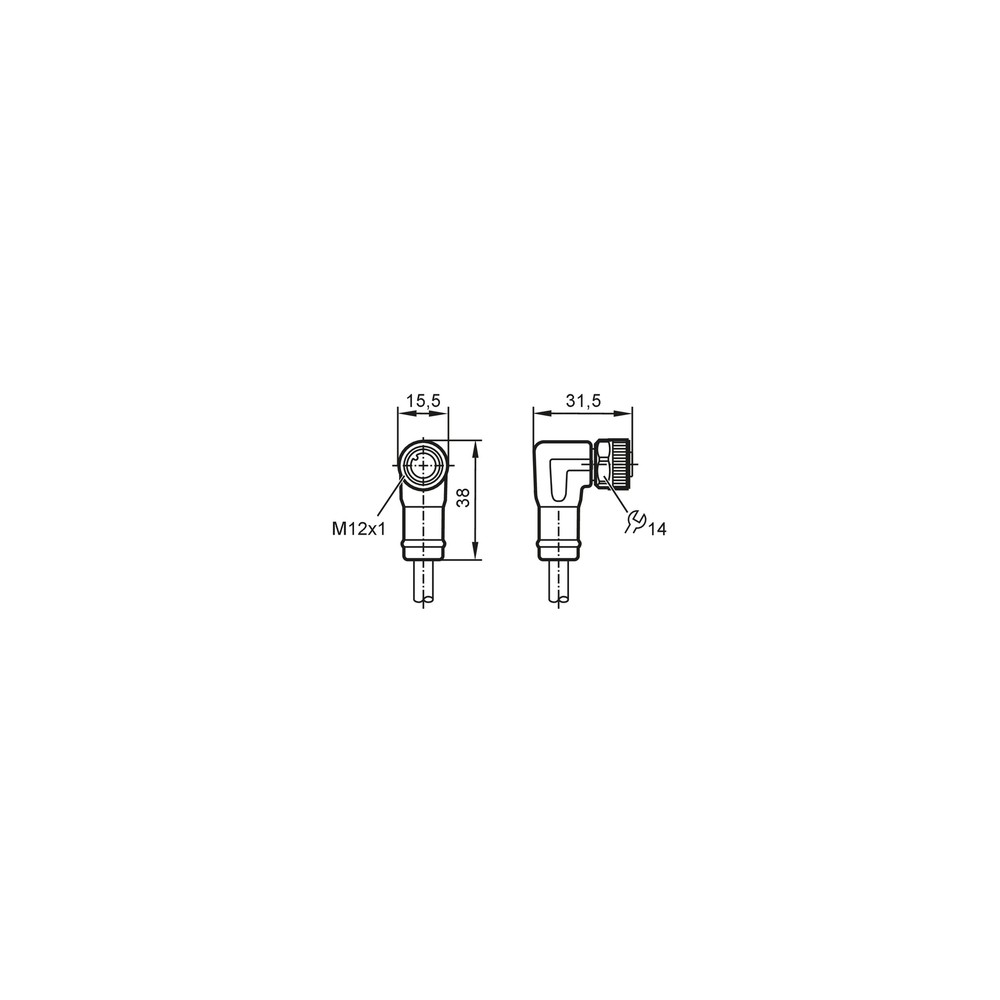

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera após a instalação.	Conector não totalmente acoplado, pinagem incompatível com o equipamento ou condutor interrompido.	Desenergize o circuito conforme o procedimento aplicável; confira o acoplamento e compare a pinagem e as cores dos fios com a documentação do equipamento. Verifique a continuidade dos condutores.
Falha intermitente durante movimento do cabo.	Curvatura abaixo do raio mínimo, esforço mecânico ou deslocamento fora das condições indicadas.	Inspecione o trajeto e meça o raio de curvatura em relação ao diâmetro do cabo; compare velocidade e aceleração às condições especificadas na ficha.
Umidade ou contaminantes aparecem na conexão.	Conector mal acoplado, vedação danificada ou aplicação/montagem incompatível com as condições de proteção requeridas.	Inspecione o acoplamento, a vedação e as superfícies de contato. Confirme se a instalação atende às condições associadas ao grau IP requerido.
Aquecimento ou interrupção no circuito sob carga.	Corrente ou tensão fora dos limites informados, conexão com aperto inadequado ou contato elétrico comprometido.	Verifique os valores do circuito contra os limites de tensão e capacidade de carga do cabo; inspecione o estado dos contatos e o aperto da conexão conforme a documentação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC713, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC713 e para que ele serve?

É um cabo de conexão com conector fêmea M12 angular, destinado a conexões em aplicações industriais. A ficha cita automação industrial, máquinas-ferramenta, refrigerantes e lubrificantes.

O conector do EVC713 é de quantos pinos e qual é a codificação?

O conector é M12 angular, fêmea, com codificação A e 4 contatos. A pinagem deve ser validada com a documentação do equipamento conectado.

O cabo acompanha algum acessório?

A ficha informa uma peça por embalagem e não relaciona acessórios incluídos. Portanto, não há acessórios adicionais confirmados nos dados disponíveis.

Esse cabo serve para um conector M12 reto ou com outra codificação?

Não. A ficha identifica o EVC713 como M12 fêmea angular, codificação A; para outra geometria ou codificação, selecione uma configuração correspondente ao equipamento.

Posso usar o EVC713 com um equipamento que exige mais de quatro contatos?

A ficha descreve um conector com 4 contatos. Ela não confirma compatibilidade com equipamentos que exijam uma quantidade diferente.

O equipamento não funciona depois da conexão; o que devo verificar antes de trocar o cabo?

Confira se o conector está totalmente acoplado e se a pinagem do equipamento corresponde à ligação realizada. Em seguida, verifique a continuidade dos condutores e os requisitos elétricos do circuito.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é curvatura abaixo do raio mínimo ou esforço mecânico no percurso. Inspecione o trajeto e compare as condições de movimento com os limites indicados na ficha.

Devo comprar o cabo avulso ou um kit?

O produto é fornecido como uma peça, e a ficha não informa a existência de kit. Se a instalação exigir mais de um cabo ou componentes adicionais, confirme esses itens separadamente.

Como escolher entre o EVC713 e outro cabo de conexão?

Escolha o EVC713 se forem necessários 10 m, conector fêmea M12 angular codificado A com 4 contatos e os limites técnicos correspondentes. Para outro comprimento, geometria, codificação ou número de contatos, procure uma versão compatível e confirme a pinagem.

Como instalar o conector sem comprometer a conexão?

Alinhe a codificação antes de acoplar, inspecione os contatos e a vedação e evite torcer ou dobrar o cabo abaixo do raio mínimo. Consulte o datasheet para confirmar os detalhes de instalação e aperto.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação mecânica do conector M12 indicada na ficha do EVC713; deve corresponder à codificação da conexão do equipamento. (Ref.: codificação do conector: A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de elementos conforme condições de ensaio; a ficha lista IP65, IP67, IP68 e IP69K. (Ref.: grau de proteção)

Raio de flexão

Raio mínimo permitido para curvar o cabo em aplicação flexível, relacionado ao diâmetro externo do próprio cabo. (Ref.: raio mínimo de flexão: 10 × o diâmetro do cabo)

PUR

Material indicado para o revestimento do cabo de conexão. (Ref.: material do cabo: PUR)

Capacidade de carga total

Limite de corrente informado para o cabo; a seleção deve considerar a carga e as condições do circuito. (Ref.: capacidade de carga total: 4 A)
