Cabo Conector Fêmea M12 Angular IFM EVC712 5m PUR

Pré-visualizar: EVC712 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR IP69K

EVC712 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR IP69K

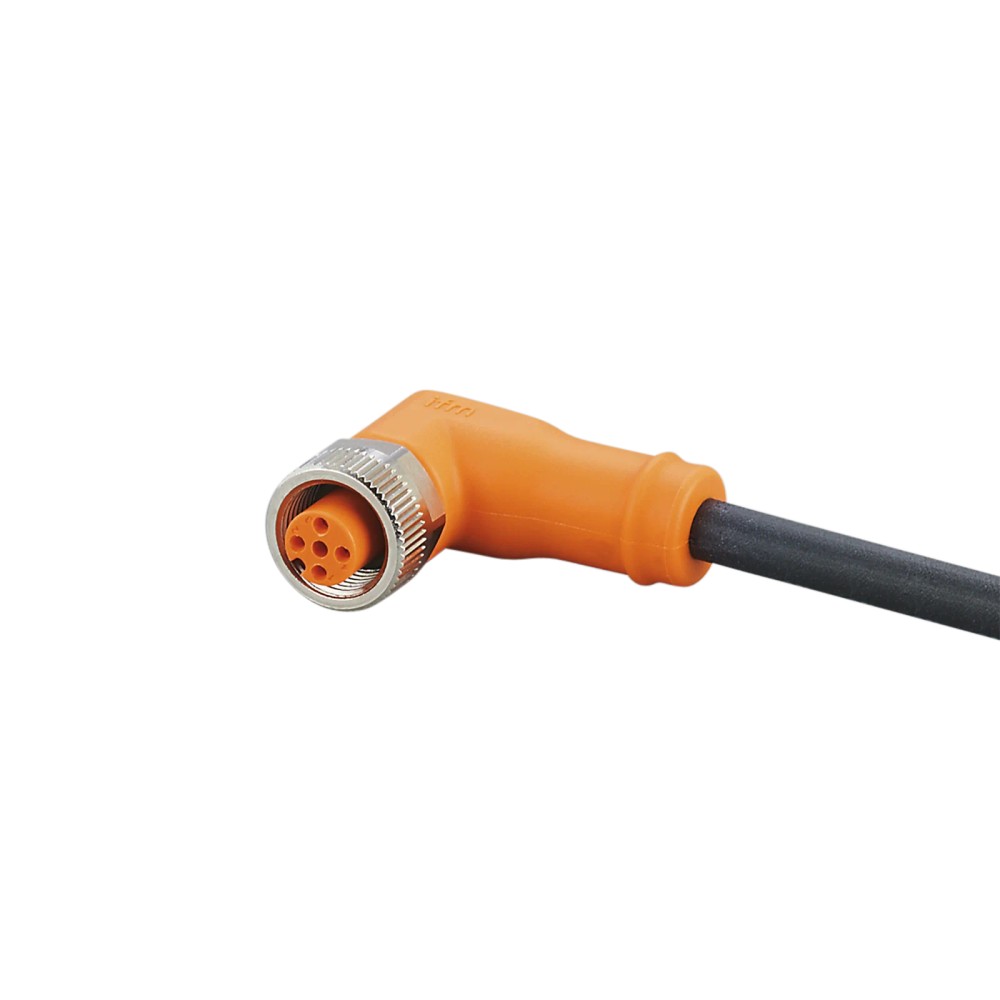

Imagem meramente ilustrativa

R$ 231,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC712
EAN: 4021179303781
NCM do produto: 85444200

Destaques do Produto Comprimento 5 metros...mais

Fechar menu

Saiba mais sobre: "EVC712 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR IP69K"

Destaques do Produto

Comprimento

5 metros

Tipo de Conector

M12 Angular

Material de Revestimento

PUR (Resistente a óleo)

Grau de Proteção

IP69K (Alta vedação)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC712 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR IP69K

O EVC712 é um cabo de conexão industrial com conector fêmea M12 angular e 5 metros de comprimento, desenvolvido para ambientes de automação exigentes. Ele é ideal para máquinas-ferramenta, suportando exposição a lubrificantes e refrigerantes graças ao seu revestimento em PUR. Destaca-se por seu alto grau de proteção (até IP69K) e compatibilidade com condições operacionais rigorosas.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC712
Comprimento	5 m
Conector	Fêmea M12 Angular
Material	PUR
Grau de Proteção	IP65 / IP67 / IP68 / IP69K
Tensão Máxima	< 250 V AC
Temperatura	-25 a 90 °C
Peso	348,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de lubrificantes e refrigerantes
Aplicações móveis que exigem alta flexibilidade (ciclos de dobra > 5 milhões)

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 250 V AC ou 300 V DC
Ambientes com temperaturas abaixo de -25 °C ou acima de 90 °C
Uso em sistemas com codificação de conector diferente de A

APLICAÇÕES E USO

Aplicações em sistemas de automação industrial
Uso em máquinas-ferramenta com alta exposição a lubrificantes e refrigerantes
Ambientes que exigem alta resistência à movimentação mecânica (robótica e esteiras)
Instalações que requerem conformidade com normas de vedação IP69K

COMO ESCOLHER

Antes de comprar o EVC712 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR IP69K, verifique estes pontos:

Quando escolher este produto

Utilize o EVC712 em ambientes industriais onde há presença de fluidos de refrigeração, lubrificantes e necessidade de alta durabilidade mecânica.

Quando buscar outra alternativa

Considere outros modelos se a aplicação exigir um comprimento de cabo maior ou menor que 5 metros, ou se houver necessidade de conector reto em vez de angular.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de Conector	M12 Angular	Configuração física para otimização de espaço em painéis e máquinas.
Material de Revestimento	PUR	Indicado para ambientes com presença de óleos e fluidos industriais.
Grau de Proteção	IP65, IP67, IP68, IP69K	Capacidade de vedação contra particulados e líquidos de alta pressão.

Dados Elétricos
Tensão de Operação AC	< 250 V AC	Limite de segurança para operação em corrente alternada.
Tensão de Operação DC	< 300 V DC	Limite de segurança para operação em corrente contínua.
Corrente por Contato	4 A	Capacidade máxima de carga elétrica por pino do conector.

Condições Ambientais
Faixa de Temperatura	-25...90 °C	Temperatura operacional permitida para integridade do material.
Livre de Silicone	Sim	Compatível com processos de pintura e superfícies sensíveis.
Livre de Halogênio	Sim	Requisito de segurança contra emissão de gases tóxicos em caso de incêndio.

COMPATIBILIDADE

Comunicação

• Sinais Digitais / Analógicos (Baseado no número de contatos e codificação)

Conexões

Elétrica 4 pinos codificação A (4 x 1,00 mm²)

Processo M12 roscado (Fêmea)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lubrificantes e óleos	✓	O material PUR é resistente a agentes químicos comuns na indústria.
Limpeza com jatos de alta pressão (IP69K)	✓	O produto possui certificação para suportar jatos de alta pressão e temperatura.
Conexão com sensores não M12	✗	O conector é do padrão M12 e não é fisicamente compatível com outros padrões de conexão.

INSTALAÇÃO

Como instalar o EVC712 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR IP69K

Certifique-se de que a alimentação do sistema esteja desligada antes da instalação.
Verifique a integridade da rosca e da vedação FKM do conector.
Insira o conector fêmea no dispositivo ou sensor correspondente.
Aperte a porca de latão niquelado manualmente até sentir resistência.
Utilize uma ferramenta adequada para aplicar o torque recomendado (0,6 a 1,5 Nm).
Posicione o cabo respeitando o raio de curvatura mínimo para evitar tensões desnecessárias.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Desconexão intermitente ou penetração de umidade.	Aperto insuficiente da porca de bloqueio.	Verificar se o torque de 0,6...1,5 Nm foi aplicado.
Rompimento interno de fios ou falha de sinal.	Dobramento do cabo abaixo do raio de curvatura permitido.	Inspecionar a capa externa quanto a vincos ou deformações.
Queda de tensão ou falha de comunicação.	Acúmulo de contaminantes ou oxidação na interface.	Inspecionar os contatos banhados a ouro quanto a resíduos.
Endurecimento ou rachaduras na capa do cabo.	Incompatibilidade química do ambiente com o revestimento.	Validar se o agente químico em contato é compatível com o material PUR.

DOCUMENTAÇÃO TÉCNICA

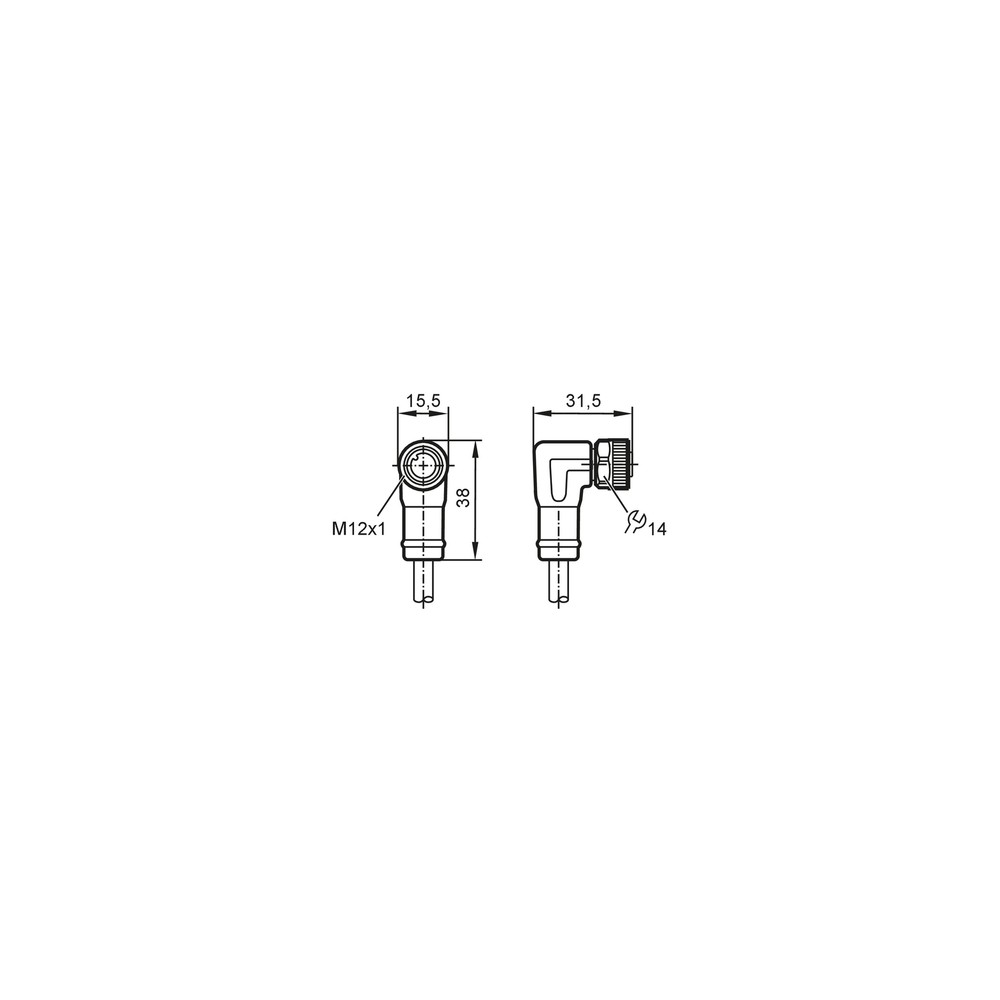

Folha de Dados Técnicos EVC712 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM EVC712 e para que serve?

Este produto é um cabo de conexão industrial de 5 metros com conector fêmea M12 angular, projetado para transmissão de sinais e energia em sistemas de automação.

Quais são as principais características técnicas deste cabo?

O cabo possui 4 contatos banhados a ouro, revestimento em PUR, é livre de silicone e halogênio, e suporta tensões de operação abaixo de 250V AC.

Existem restrições de uso ou aplicações onde este cabo não serve?

Este cabo não é indicado para aplicações que exigem conectores com codificação diferente de A, ou para conexões que excedam a corrente nominal de 4 A por contato.

Quais são as limitações ambientais para este cabo?

O cabo não deve ser utilizado em ambientes com temperaturas que ultrapassem a faixa de -25 a 90 °C ou onde a radiação química exceda a compatibilidade do material PUR.

O que pode causar mau funcionamento na transmissão de sinal?

Sintomas comuns incluem falha de comunicação ou intermitência de sinal. Verifique primeiro se o conector está firmemente rosqueado e se não há danos visíveis ou dobras acentuadas no cabo.

Como diagnosticar falhas de conexão intermitente?

A falha pode decorrer de oxidação nos pinos ou vibração excessiva se não estiver bem fixado. Verifique se a vedação FKM está íntegra e se o torque de aperto foi aplicado corretamente.

Vale a pena comprar este cabo pronto em vez de montar um conector separado?

Este modelo é um cabo pronto para uso, facilitando a substituição rápida em campo. Em contraste com cabos montáveis, ele garante estanqueidade IP69K testada de fábrica.

Devo escolher este cabo com revestimento PUR ou outra versão?

Para aplicações fixas simples, cabos de PVC podem ser suficientes, mas o modelo EVC712 com PUR e resistência a lubrificantes é superior em ambientes com máquinas-ferramenta e movimentação.

Quais cuidados ter na instalação do cabo?

Certifique-se de não exceder o raio de curvatura mínimo de 10 vezes o diâmetro do cabo (6,2 mm) durante a instalação para evitar fadiga prematura.

Qual a procedência deste cabo de conexão?

Este produto é fabricado pela IFM Electronic, líder global em tecnologia de sensores e conexão, assegurando conformidade com normas industriais rigorosas.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência total contra poeira e proteção contra jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

PUR (Poliuretano)

Material de revestimento do cabo altamente resistente à abrasão, óleos, lubrificantes e fluidos de refrigeração industrial.

M12

Padrão de conector circular com rosca de 12 mm amplamente utilizado na automação industrial para conexão de sensores e atuadores.

Codificação A

Padrão de pinagem que evita conexões incorretas, sendo o padrão comum para sinais de sensores e atuadores (Ref.: IEC 61076-2-101).

Raio de Curvatura

Medida mínima recomendada para evitar danos aos condutores internos durante a instalação (Ref.: 10 x diâmetro do cabo).
