Cabo de Conexão IFM EVC711 M12 4 Pinos 2m PUR

Pré-visualizar: EVC711 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4 Pinos, 2m, PUR

EVC711 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4 Pinos, 2m, PUR

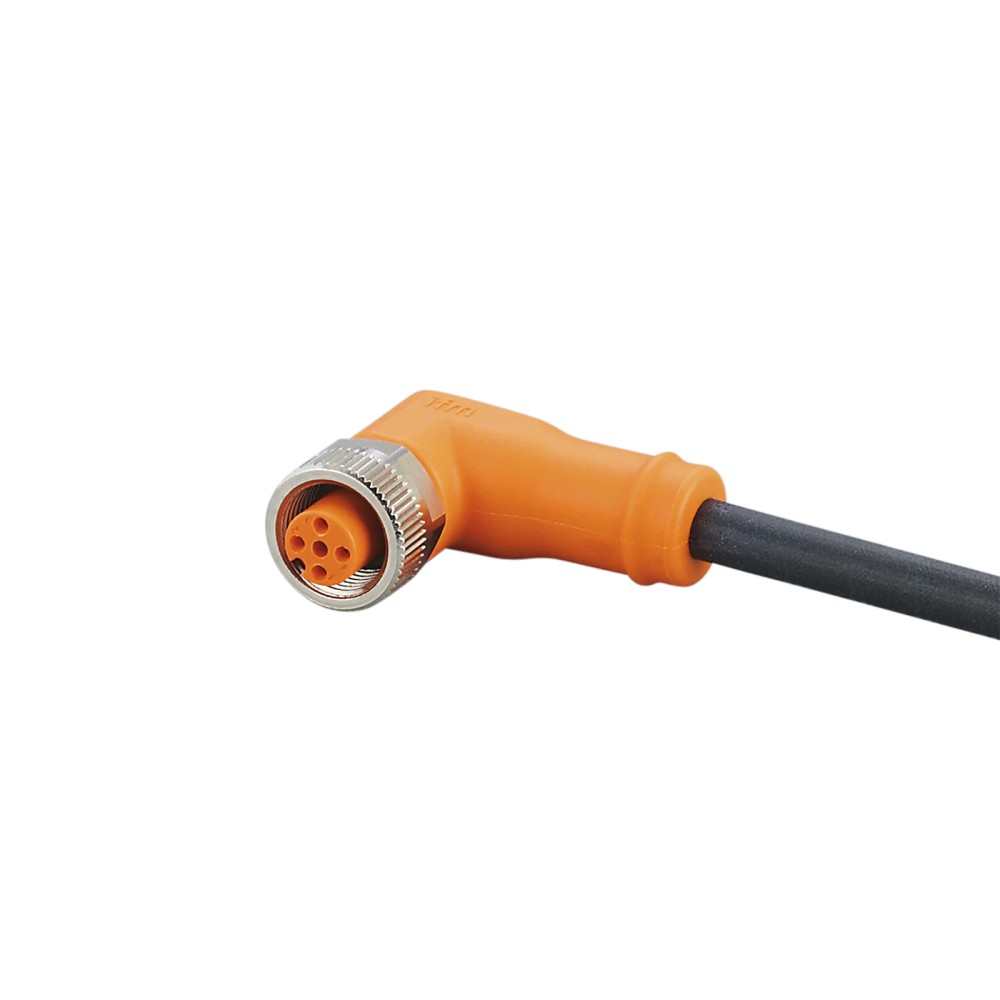

Imagem meramente ilustrativa

R$ 197,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC711
EAN: 4021179303774
NCM do produto: 85444200

Destaques do Produto Interface M12 fêmea...mais

Fechar menu

Saiba mais sobre: "EVC711 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4 Pinos, 2m, PUR"

Destaques do Produto

Interface

M12 fêmea angular, codificação A, 4 pinos

Comprimento

2 m

Cabo

PUR, preto, Ø 6,2 mm; 4 x 1,00 mm²

Limite elétrico

Até 4 A por contato; < 250 V AC e < 300 V DC

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC711 IFM – Cabo de Conexão Fêmea M12 Angular, 4 Pinos, 2 m, PUR

O EVC711 é um cabo de conexão com conector fêmea M12 angular de 4 pinos, destinado a conexões em aplicações industriais e de automação. Possui cabo de 2 m com revestimento PUR, contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K. A ficha informa tensão de operação inferior a 250 V AC e inferior a 300 V DC, com corrente de até 4 A por contato.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC711
Conexão	1 conector fêmea M12 angular, codificação A, 4 pinos
Comprimento do cabo	2 m
Material do cabo	PUR
Tensão máxima de operação	< 250 V AC; < 300 V DC
Corrente por contato	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Faixa de temperatura de operação	-25 a 90 °C
Contatos	Banhados a ouro
Propriedades declaradas	Sem silicone e sem halogênio

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em aplicações industriais e de automação que utilizem interface fêmea M12 angular, codificação A, com 4 pinos.
Aplicações em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme aplicação informada na ficha do produto.
Instalações cuja tensão, corrente, temperatura e condições de proteção estejam dentro dos limites declarados para o cabo. Tolerância declarada para dobras e deslocamentos.

⚠ Considere outro se precisa de:

Não especificar para circuitos que excedam os limites declarados de tensão ou 4 A por contato.
Não especificar quando o equipamento exigir outro tipo de conector, codificação ou número de pinos; a ficha identifica M12 angular, codificação A, 4 pinos.
Não assumir compatibilidade com um dispositivo apenas pela conexão mecânica: confirmar pinagem, sinais e requisitos elétricos no datasheet do dispositivo conectado.

APLICAÇÕES E USO

Aplicação informada pelo catálogo: conexão em máquinas-ferramenta e em instalações que utilizam refrigerantes e lubrificantes; observar os graus de proteção declarados e as condições de instalação.
Aplicação informada: automação industrial com interface correspondente a M12 angular, codificação A, 4 pinos. A compatibilidade elétrica depende da pinagem do dispositivo conectado.
Em instalações com movimento, considerar as condições declaradas para deslocamento horizontal de 5 m, velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s². A ficha não detalha outros perfis de movimento.
Possibilidade inferida: uso como ligação entre dispositivo industrial e sistema de controle, desde que interface, pinagem, tensão e corrente sejam compatíveis; confirmar no datasheet do dispositivo.

COMO ESCOLHER

Antes de comprar o EVC711 IFM – Cabo de Conexão Fêmea M12 Angular, 4 Pinos, 2 m, PUR, verifique estes pontos:

Escolha o EVC711 quando

A aplicação requerer cabo de 2 m com conector fêmea M12 angular, codificação A e 4 pinos, e os limites elétricos e ambientais informados atenderem ao projeto.

Avalie outra configuração quando

O equipamento exigir conector reto, outra codificação, outra quantidade de pinos ou comprimento diferente. A ficha deste produto não confirma essas variantes nem a compatibilidade de pinagem com dispositivos específicos.

Verifique a condição de movimento

Para instalação móvel, confira as condições declaradas de curvatura, torção, velocidade e aceleração e respeite o raio mínimo indicado de 10 vezes o diâmetro do cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	ifm / ifm electronic	Identificação do fabricante indicada no anúncio e no catálogo.
Nome	Cabo de Conexão com Conector Fêmea EVC711	Designação informada para o produto.
SKU	EVC711	Código do produto.
Part number	EVC711; ADOAH040MSP0002H04	O anúncio identifica EVC711; o dataset de catálogo também registra ADOAH040MSP0002H04.
GTIN	4021179303774	Identificador comercial do produto.
Categoria	Tecnologia de conexão; cabos de conexão / automação industrial	Classificação indicada nas fontes do produto.
Quantidade na embalagem	1 peça	Quantidade de embalagem informada no catálogo.
Peso	152,3 g	Peso registrado no dataset do catálogo.
NCM	8544.42.00	Classificação fiscal informada no dataset.

Área de aplicação
Aplicação informada	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários descritos na ficha do catálogo.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite máximo informado; não exceder.
Tensão de operação DC	< 300 V DC	Limite máximo informado no dataset do catálogo; não exceder.
Corrente por contato	4 A	Valor informado por contato.
Seção e composição dos condutores	4 x 1,00 mm² (32 x Ø 0,2 mm)	Construção elétrica declarada para o cabo.
Categoria de isolação	II	Categoria indicada no dataset.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada; conferir a atribuição dos pinos no datasheet e no dispositivo.

Conexão elétrica
Conector	1 x M12 fêmea, angular, codificação A	Configuração mecânica do conector.
Número de contatos	4	Quantidade declarada de contatos.
Acabamento dos contatos	Banhados a ouro	Material/acabamento dos contatos indicado na ficha.
Corpo do conector	TPU, laranja	Material e cor registrados para o corpo do conector.
Porca de bloqueio	Latão, niquelado	Material informado para o bloqueio.
Torque de aperto	0,6 a 1,5 Nm	Intervalo de torque máximo declarado para o aperto.
Vedação do conector	FKM	Material de vedação informado no catálogo.

Cabo e materiais
Comprimento	2 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material indicado nos dados básicos do anúncio e na descrição elétrica do cabo.
Material	TPU	O dataset também registra material TPU; a ficha não esclarece a qual componente essa entrada se refere.
Diâmetro externo	Ø 6,2 mm	Diâmetro informado para o cabo.
Livre de silicone	Sim	Propriedade declarada.
Livre de halogênio	Sim	Propriedade declarada.
Raio mínimo de curvatura	10 x o diâmetro do cabo	Nota de raio mínimo informada; considerar durante a instalação.
Tolerância a dobras e deslocamentos	Declarada	Característica especial indicada no catálogo; observar as condições de movimento especificadas.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus informados na ficha; observar as condições de instalação e uso do fabricante.
Temperatura de operação	-25 a 90 °C	Faixa de operação indicada para o produto.
Temperatura ambiente móvel	-25 a 90 °C	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento informada.
Umidade de armazenamento	10 a 100 %	Faixa indicada para armazenamento.
Padrão	1K22 / DIN 60721-3-1	Referência registrada no dataset; não inferir requisitos adicionais além do que consta na ficha.

Dados mecânicos e movimento
Ciclos de curvatura	> 5 Mio.	Valor informado no dataset; consultar as condições de ensaio no datasheet.
Esforço de torção	± 180 °/m	Valor de torção registrado; considerar a referência por metro.
Velocidade de movimento	Máx. 3,3 m/s	Declarada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Dimensões do conector	31,5 x 15,5 x 38 mm	Dimensões registradas no dataset; consultar o desenho em escala para referência dimensional.

COMPATIBILIDADE

Comunicação

• Conector M12, codificação A, 4 pinos. A ficha não especifica protocolo de comunicação; confirme o protocolo e a pinagem exigidos pelo dispositivo conectado.

Conexões

Elétrica Cabo de 2 m, PUR, preto, Ø 6,2 mm, 4 x 1,00 mm²; conector fêmea M12 angular com 4 contatos dourados. Limites informados: < 250 V AC, < 300 V DC e 4 A por contato. Cores dos fios: BK = preto, BN = marrom, BU = azul, WH = branco. Verifique a atribuição dos pinos no datasheet e no equipamento antes de conectar.

Processo Não se aplica como conexão de processo. Trata-se de um cabo de conexão elétrica com conector M12 fêmea angular; a compatibilidade mecânica depende da interface correspondente no dispositivo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com receptáculo M12 codificação A, 4 pinos, e pinagem compatível	✓	A configuração mecânica declarada é M12 angular, codificação A, 4 pinos; a pinagem elétrica deve ser verificada para o dispositivo específico.
Circuito dentro dos limites de tensão e corrente declarados	✓	A ficha informa < 250 V AC, < 300 V DC e até 4 A por contato.
Dispositivo que exige outra codificação, conector reto ou número de pinos diferente	✗	A ficha deste produto especifica conector fêmea M12 angular, codificação A, com 4 pinos.
Aplicação com temperatura ambiente de operação entre -25 e 90 °C	✓	Essa é a faixa de temperatura de operação informada para o produto.
Aplicação que exige protocolo ou pinagem específica não confirmada na ficha	✗	O protocolo não está especificado e a pinagem do dispositivo conectado precisa ser validada antes da instalação.

INSTALAÇÃO

Como instalar o EVC711 IFM – Cabo de Conexão Fêmea M12 Angular, 4 Pinos, 2 m, PUR

Confirme que o equipamento possui receptáculo compatível com conector M12, codificação A, 4 pinos, e verifique a pinagem no datasheet do equipamento.
Desenergize o circuito e confirme que os requisitos elétricos estão dentro dos limites declarados para tensão e corrente por contato.
Planeje o trajeto do cabo de 2 m sem exceder o raio mínimo de curvatura indicado de 10 vezes o diâmetro do cabo.
Alinhe o conector com o receptáculo antes do acoplamento; evite forçar ou cruzar a rosca.
Aperte o bloqueio dentro do intervalo informado de 0,6 a 1,5 Nm.
Após a conexão, verifique o assentamento do conector, o roteamento do cabo e a operação do equipamento conforme os procedimentos da instalação.

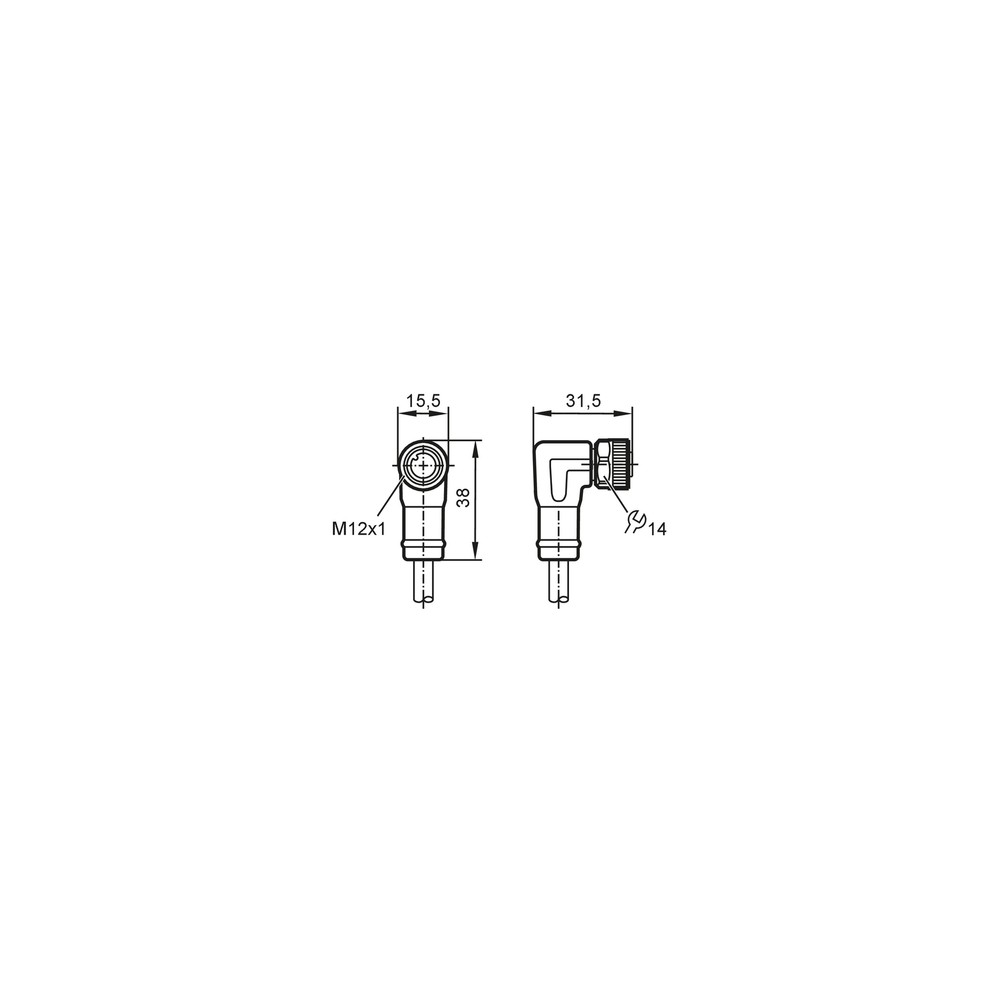

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Pinagem ou atribuição dos condutores diferente da exigida pelo equipamento, ou conexão incompatível.	Compare a pinagem do dispositivo com o datasheet do EVC711 e verifique a continuidade dos condutores com o circuito desenergizado.
Conexão instável ou interrupções durante a operação.	Conector mal alinhado, bloqueio insuficientemente apertado ou cabo submetido a tração ou curvatura inadequada.	Inspecione o acoplamento, confirme o aperto dentro de 0,6 a 1,5 Nm e confira o trajeto e o raio de curvatura.
Aquecimento ou falha no circuito conectado.	Corrente por contato ou tensão acima dos limites declarados, ou contato elétrico inadequado.	Meça tensão e corrente nas condições de operação e compare com os limites da ficha; inspecione os contatos e a conexão.
Entrada de umidade ou falha após exposição ambiental.	Conector não assentado corretamente, vedação comprometida ou condições de instalação incompatíveis com a proteção requerida.	Inspecione o acoplamento e a vedação, verifique danos físicos e compare as condições de uso com as orientações do fabricante para o grau IP.

DOCUMENTAÇÃO TÉCNICA

Datasheet EVC711 em português (Datasheet) Desenho em escala EVC711 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC711 e para que tipo de conexão serve?

É um cabo de conexão IFM com conector fêmea M12 angular, codificação A e 4 pinos. A ficha o destina a aplicações industriais e de automação.

O que acompanha o produto?

A ficha informa uma peça: o cabo de conexão EVC711. Não há acessórios adicionais listados.

O EVC711 funciona com qualquer dispositivo M12?

Não é possível confirmar compatibilidade apenas pelo formato M12. Confira codificação, número de pinos e pinagem elétrica do dispositivo; o EVC711 é M12 angular, codificação A, com 4 pinos.

Posso usar este cabo em circuito acima de 250 V AC ou 300 V DC?

Não. Os limites informados são inferiores a 250 V AC e inferiores a 300 V DC, além de 4 A por contato.

Este cabo serve para um equipamento que exige conector reto ou outra quantidade de pinos?

A ficha deste modelo especifica conector fêmea M12 angular, codificação A, com 4 pinos. Para outra geometria ou quantidade de pinos, selecione uma configuração correspondente, após verificar a compatibilidade.

O EVC711 pode ser ligado a um dispositivo com pinagem desconhecida?

A ficha não confirma pinagens de dispositivos específicos. Antes de conectar, consulte o datasheet do equipamento e compare a atribuição dos pinos e dos condutores.

O equipamento não liga depois da instalação; o que devo verificar antes de trocar o cabo?

Verifique primeiro a pinagem, a continuidade dos condutores e o assentamento do conector. Confirme também que tensão e corrente estão dentro dos limites declarados.

A conexão fica intermitente quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é tensão mecânica, curvatura inadequada ou acoplamento frouxo. Inspecione o bloqueio, o trajeto e o raio mínimo de curvatura indicado no datasheet.

Como escolho entre este cabo e uma versão de comprimento ou formato diferente?

Escolha o EVC711 quando forem necessários 2 m e conector fêmea M12 angular, codificação A, de 4 pinos. Se o projeto exigir outra extensão ou geometria, procure a variante correspondente e confirme a pinagem.

Que cuidado devo ter ao montar o conector?

Alinhe o conector antes de rosquear e evite forçar o acoplamento. A ficha informa torque de aperto de 0,6 a 1,5 Nm e raio mínimo de curvatura de 10 vezes o diâmetro do cabo.

GLOSSÁRIO TÉCNICO

M12

Tipo de interface circular roscada usado neste cabo para conexão elétrica. (Ref.: conector M12 angular)

Codificação A

Identificação da configuração do conector declarada para o EVC711; deve corresponder à interface do dispositivo. (Ref.: codificação A)

Grau de proteção IP

Classificação de proteção declarada para o produto; os níveis listados são IP65, IP67, IP68 e IP69K. (Ref.: grau de proteção)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do revestimento: PUR)

Raio mínimo de curvatura

Limite de curvatura indicado para orientar o roteamento sem exceder a condição especificada. (Ref.: mínimo de 10 x o diâmetro do cabo)
