Cabo Conector Fêmea M12 IFM 4 Polos 50m PUR

Pré-visualizar: EVC710 IFM - Cabo Conector Fêmea M12 Automação Industrial 4 Polos 50m PUR

EVC710 IFM - Cabo Conector Fêmea M12 Automação Industrial 4 Polos 50m PUR

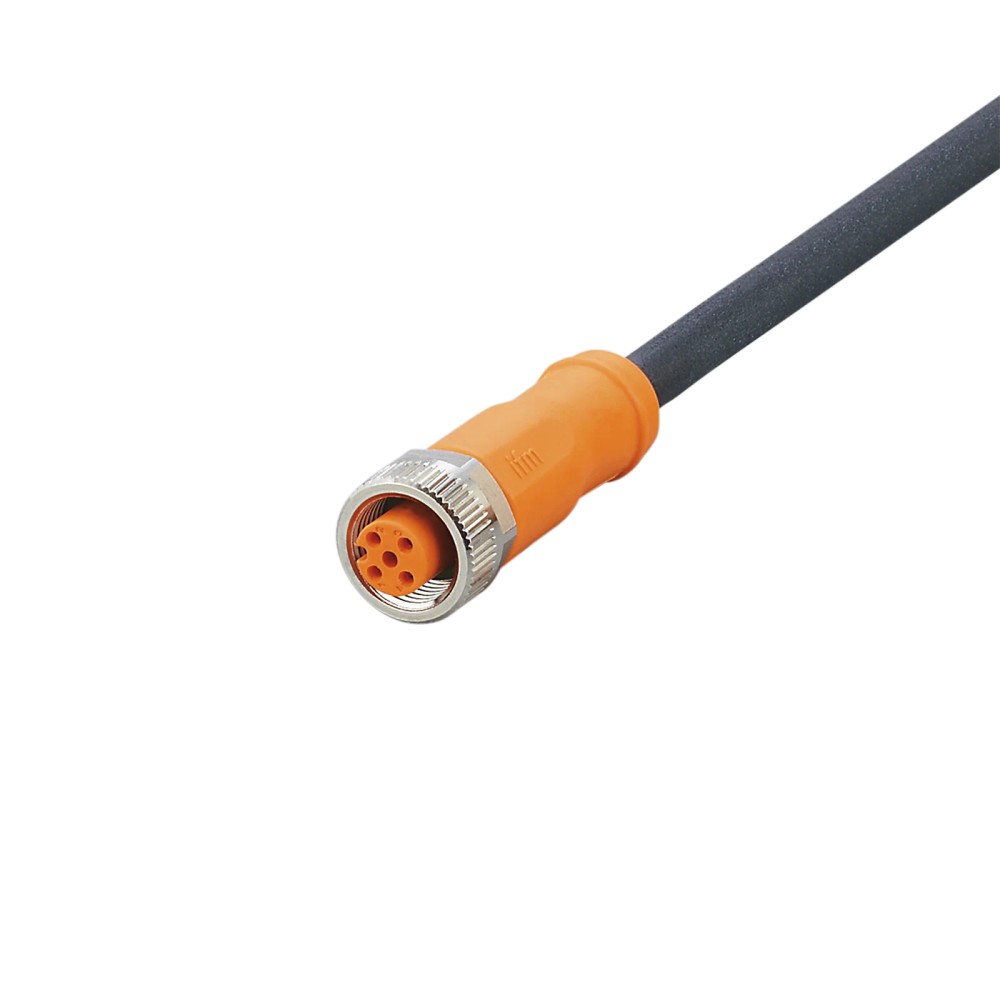

Imagem meramente ilustrativa

R$ 758,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC710
EAN: 4021179303767
NCM do produto: 85444200

Destaques do Produto Conexão Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVC710 IFM - Cabo Conector Fêmea M12 Automação Industrial 4 Polos 50m PUR"

Destaques do Produto

Conexão

Fêmea M12

Número de Polos

Comprimento

50 metros

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo Conector Fêmea M12 IFM EVC710 4 Polos 50m PUR

O EVC710 é um cabo de conexão industrial de 50 metros com conector fêmea M12 de 4 polos, ideal para aplicações em automação que exigem resistência mecânica e química. Construído em PUR e com contatos banhados a ouro, oferece alta durabilidade em ambientes severos, como máquinas-ferramenta. É uma solução robusta para transmissão de sinais sem interferências, atendendo a normas rigorosas de estanqueidade.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVC710
Comprimento	50 m
Tipo	Fêmea M12
Revestimento	PUR
Proteção	IP65, IP67, IP68, IP69K
Temperatura	-25...90 °C
Polos	4

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Aplicações que exigem resistência a óleos, lubrificantes e refrigerantes
Cadeias de energia (esteiras porta-cabos) devido à tolerância a ciclos de curvatura
Ambientes com necessidade de vedação IP69K

⚠ Considere outro se precisa de:

Aplicações com temperatura ambiente fora da faixa -25...90 °C
Ambientes com exposição a agentes químicos incompatíveis com FKM
Uso em sistemas com velocidade de movimentação superior a 3,3 m/s
Raio de flexão inferior a 10 vezes o diâmetro do cabo (62 mm)

APLICAÇÕES E USO

Automação industrial e máquinas-ferramenta
Ambientes com presença de lubrificantes e refrigerantes
Aplicações móveis com ciclos de curvatura intensos
Sistemas de sensorização e atuação com conexão M12 A-coded

COMO ESCOLHER

Antes de comprar o Cabo Conector Fêmea M12 IFM EVC710 4 Polos 50m PUR, verifique estes pontos:

Quando escolher este cabo

Indicado para instalações que necessitam de 50 metros de comprimento sem emendas e alta resistência mecânica devido ao revestimento em PUR.

Quando evitar

Evite se a aplicação exigir uma classe de proteção superior à especificada ou se for necessário um cabo com blindagem eletromagnética específica para ambientes de alta interferência EMI não cobertos pelo padrão A-coded.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento	50 m	Dimensão física total do cabo
Revestimento	PUR	Material externo resistente a óleos
Cores dos fios	BK=preto, BN=marrom, BU=azul, WH=branco	Identificação de cores conforme padrão 4 polos

Dados Elétricos
Tensão de operação	< 250 V AC	Limite máximo de tensão suportado
Capacidade de carga	4 A	Corrente máxima permitida
Contatos	Banhados a ouro	Garantia de condutividade e proteção contra corrosão

Condições Ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Resistência a líquidos e poeira
Temperatura ambiente	-25...90 °C	Faixa operacional recomendada

COMPATIBILIDADE

Comunicação

• Sinais analógicos/digitais padrão

• Protocolos baseados em codificação A (M12)

Conexões

Elétrica 4 polos, A-coded, banhado a ouro

Processo Conector Fêmea M12 Reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com névoa de óleo e refrigeração	✓	O material PUR é altamente resistente a óleos e fluidos industriais.
Aplicações de robótica com movimentação cíclica	✓	Testado para mais de 5 milhões de ciclos de curvatura.
Instalações submersas profundas	✗	Embora possua IP68/69K, não é projetado para imersão subaquática contínua ou pressão hidrostática extrema.

INSTALAÇÃO

Como instalar o Cabo Conector Fêmea M12 IFM EVC710 4 Polos 50m PUR

Verificar a integridade do cabo e do conector M12 antes da instalação.
Alinhar o conector fêmea com o pino macho do dispositivo (sensor/atuador).
Rosquear o conector manualmente no sentido horário até o início do contato.
Utilizar uma ferramenta de torque para apertar o conector entre 0,6 e 1,5 Nm.
Fixar o cabo ao longo da estrutura, garantindo que o raio de curvatura mínimo seja respeitado.
Realizar teste de continuidade após a conexão para assegurar o sinal.

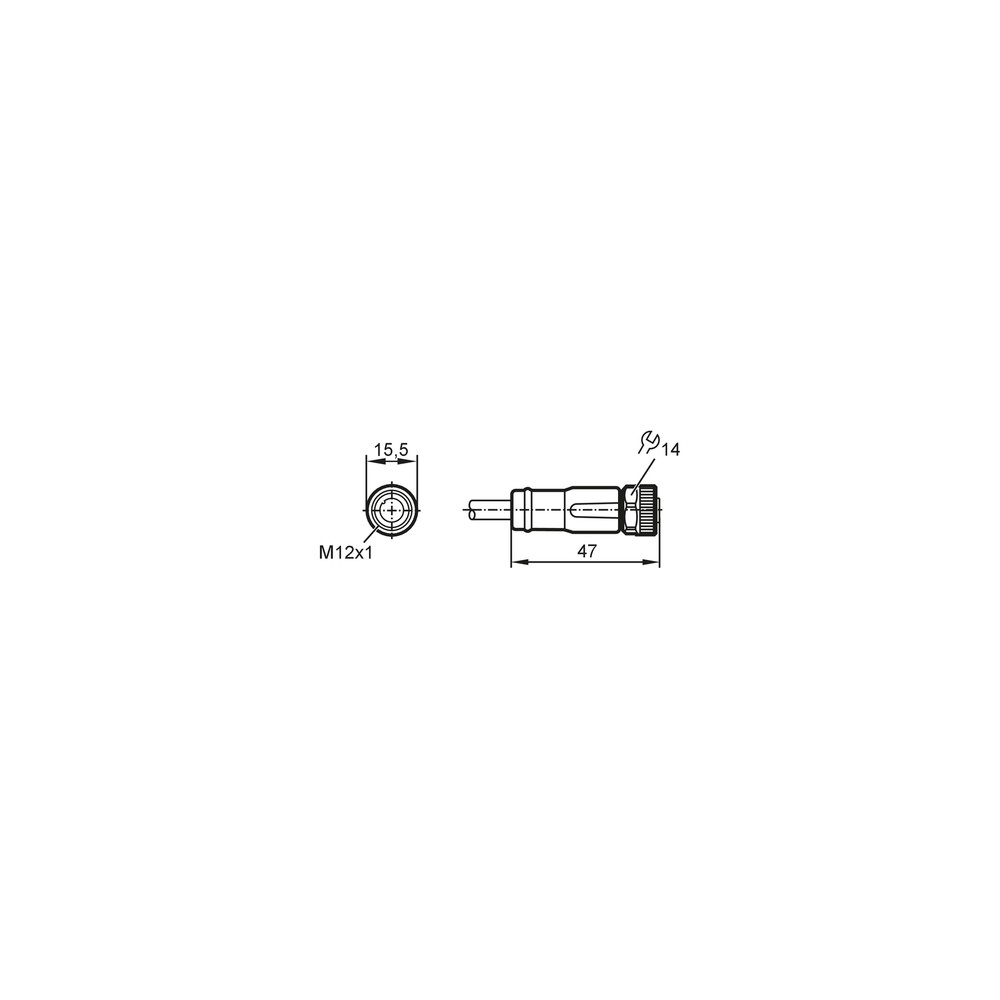

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal intermitente no sensor ou atuador	Aperto insuficiente do conector	Verificar se o torque de aperto está entre 0,6 e 1,5 Nm.
Rompimento interno dos fios	Curvatura abaixo do raio mínimo	Realizar teste de continuidade nos quatro polos.
Queda de tensão ou falha de comunicação	Contaminação ou oxidação nos contatos	Inspeção visual dos contatos internos do conector fêmea.
Degradação do revestimento do cabo (ressecamento)	Incompatibilidade química	Verificar se o ambiente contém fluidos não compatíveis com PUR.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Esquema Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC710 da IFM e qual sua principal função?

Este produto é um cabo de conexão industrial com conector fêmea M12 de 4 polos, projetado para transmissão de sinais em automação industrial.

Quais são as características físicas mais importantes deste modelo?

O cabo possui 50 metros de comprimento, revestimento em PUR (poliuretano) e contatos banhados a ouro, garantindo alta resistência mecânica e proteção contra agentes químicos.

Para quais situações este cabo não é indicado?

Ele não é recomendado para aplicações submersas contínuas em ambientes químicos agressivos não compatíveis com o material TPU/FKM, nem para velocidades de movimento que excedam 3,3 m/s.

Quais são os limites de temperatura operacional deste cabo?

Não utilize este cabo em aplicações que exijam resistência a temperaturas abaixo de -25°C ou acima de 90°C, pois isso compromete a integridade do isolamento.

Como diagnosticar falhas de conexão neste cabo?

Sintomas comuns incluem falha intermitente de sinal ou queda de comunicação, geralmente causados por quebra interna dos fios devido a curvatura excessiva ou aperto incorreto do conector.

O que verificar antes de decidir pela substituição do cabo?

Verifique a continuidade dos quatro fios com um multímetro e inspecione visualmente o conector M12 quanto a pinos tortos ou oxidação antes de substituir o componente.

Por que escolher este modelo em vez de um cabo de conexão padrão?

Este cabo é ideal para ambientes com alta movimentação (esteiras porta-cabos) devido à sua resistência a ciclos de curvatura > 5 milhões, sendo superior a cabos comuns de PVC.

É melhor usar este cabo longo ou emendar cabos menores?

A escolha entre este modelo de 50 metros e extensões menores depende da distância física entre o sensor e o controlador; cabos longos devem ser avaliados quanto à queda de tensão.

Qual o procedimento correto para instalar o conector M12?

A instalação exige o rosqueamento manual do conector M12 até sentir resistência, seguido de um leve aperto com chave dinamométrica, respeitando o torque de 0,6 a 1,5 Nm.

Qual a procedência e garantia de compatibilidade deste cabo?

Este é um produto original IFM, desenvolvido para garantir a conformidade técnica com os padrões industriais de automação exigidos pela marca.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material do revestimento do cabo conhecido por sua alta resistência à abrasão e flexibilidade (Ref.: Material: PUR).

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de água (Ref.: Grau de proteção: IP 69K).

Codificação A

Padrão de conexão M12 mais comum para sensores e atuadores (Ref.: Codificação: A).

FKM

Fluoroelastômero utilizado nas vedações para alta resistência química e térmica (Ref.: Material de vedação: FKM).

Ciclos de curvatura

Capacidade do cabo de suportar dobras repetidas em aplicações móveis (Ref.: Ciclos de curvatura: > 5 Mio.).
