Cabo Conector Fêmea M12 IFM 20m PUR

Pré-visualizar: EVC709 IFM - Cabo Conector Fêmea M12 Automação Industrial 20m PUR 4 Pinos IP69K

EVC709 IFM - Cabo Conector Fêmea M12 Automação Industrial 20m PUR 4 Pinos IP69K

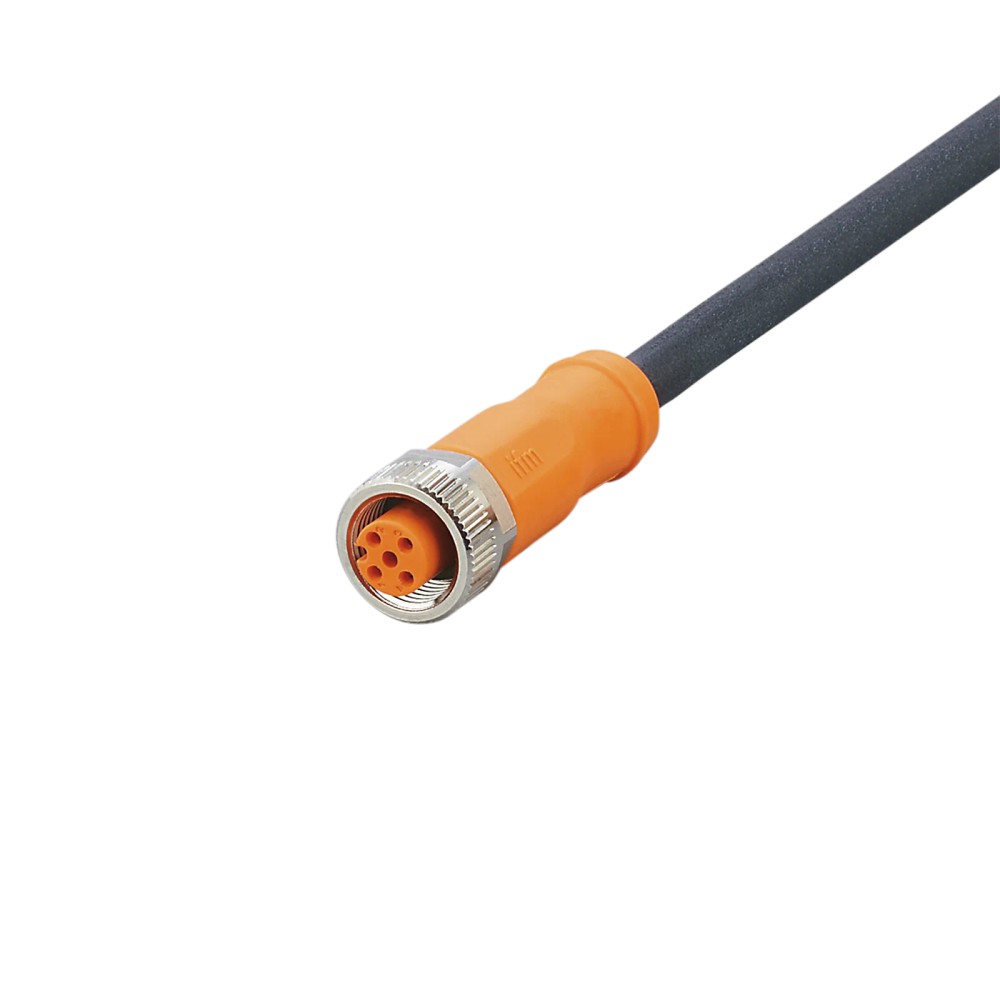

Imagem meramente ilustrativa

R$ 470,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC709
EAN: 4021179303750
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVC709 IFM - Cabo Conector Fêmea M12 Automação Industrial 20m PUR 4 Pinos IP69K"

Destaques do Produto

Comprimento

20 m

Conector

M12 fêmea, reto, codificação A, 4 contatos

Revestimento

PUR

Proteção declarada

IP65, IP67, IP68 e IP69K

Limite elétrico informado

< 250 V AC; capacidade de carga total de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC709 IFM — cabo de conexão com conector fêmea M12 reto, 4 pinos, 20 m, PUR

O IFM EVC709 é um cabo de conexão com conector fêmea M12 reto, destinado a aplicações industriais e de automação. Possui 4 contatos com banho de ouro, revestimento de PUR e comprimento de 20 m. A ficha informa grau de proteção IP65, IP67, IP68 e IP69K e tensão de operação inferior a 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC709
Conector	Fêmea M12, reto, codificação A
Número de contatos	4, dourados
Comprimento	20 m
Revestimento do cabo	PUR, preto, sem halogênio
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC; ficha também informa < 300 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-25…90 °C
Diâmetro do cabo / seção	6,2 mm / 4 × 1,00 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam cabo de conexão com conector fêmea M12 reto, codificação A e 4 contatos, desde que a interface correspondente seja compatível.
Aplicações em máquinas-ferramentas e em ambientes com refrigerantes e lubrificantes, conforme aplicação indicada na ficha do produto.
Instalações que necessitem de cabo de 20 m, revestimento PUR e grau de proteção declarado até IP69K, observadas as condições de montagem e uso.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector de outro número de contatos, codificação ou gênero; a compatibilidade elétrica e mecânica deve ser confirmada na documentação do equipamento conectado.
Não usar fora dos limites elétricos declarados ou da faixa de temperatura ambiente de -25 a 90 °C.
Não presumir compatibilidade com protocolos ou pinagens específicas sem conferir a documentação do dispositivo conectado.

APLICAÇÕES E USO

Aplicação industrial e em sistemas de automação, conforme indicação do catálogo; confirmar a interface e a pinagem do equipamento conectado.
Uso em máquinas-ferramentas e em aplicações com refrigerantes e lubrificantes, conforme aplicação listada no dataset. A ficha não detalha substâncias específicas nem condições de exposição.
Instalações que demandem 20 m de cabo e que operem dentro da faixa de temperatura ambiente indicada de -25 a 90 °C.
Aplicações com movimento: o catálogo informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; respeitar também o raio mínimo de flexão informado.
Os cenários acima são os usos explicitamente indicados ou condições do catálogo; compatibilidade com protocolos, dispositivos e pinagens específicos não está estabelecida.

COMO ESCOLHER

Antes de comprar o EVC709 IFM — cabo de conexão com conector fêmea M12 reto, 4 pinos, 20 m, PUR, verifique estes pontos:

Escolha o EVC709 quando

A instalação requerer cabo de 20 m com conector fêmea M12 reto, codificação A e 4 contatos, revestimento PUR e capacidade de carga total informada de 4 A.

Confirme antes de comprar

Verifique no equipamento correspondente o gênero, a codificação, a quantidade e a atribuição dos contatos, além dos limites elétricos. A descrição do produto não identifica protocolo de comunicação nem dispositivo específico compatível.

Considere outra configuração quando

O projeto exigir comprimento diferente de 20 m, conector com geometria ou codificação diferente, ou limites elétricos e ambientais distintos dos informados. A ficha não especifica um modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação comercial informada na ficha.
Modelo e SKU	EVC709	Código de identificação do produto.
GTIN	4021179303750	Identificador comercial informado.
Part number do anúncio	EVC709	Código apresentado nos dados básicos do anúncio.
Part number do catálogo	ADOGH040MSP0020H04	Código presente no dataset do catálogo; confirmar na documentação do fabricante se necessário.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional declarada.
Aplicação	Aplicações industriais e de automação industrial; máquinas-ferramentas, refrigerantes e lubrificantes	Usos informados no catálogo.

Dados elétricos
Tensão de operação	< 250 V AC; < 300 V DC	Limites registrados na ficha; conferir as condições e especificações do circuito conectado.
Capacidade de carga total	4 A	Valor total informado pelo fabricante no dataset.
Classe de proteção	II	Classificação declarada na ficha.
Contatos	4, dourados	Quantidade e acabamento dos contatos informados.

Conexão elétrica
Conector	1 × M12, fêmea, reto, codificação A	Configuração mecânica declarada para a conexão.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo.
Material do bloqueio/porca	Latão niquelado	Material informado para o elemento de bloqueio.
Torque máximo de aperto	0,6…1,5 Nm	Intervalo indicado para o aperto do conector.
Vedação do conector	FKM	Material de vedação informado.

Cabo
Comprimento	20 m	Comprimento especificado para o cabo.
Material do revestimento	PUR	Material do revestimento externo declarado.
Cor e condição	Preto, sem halogênio	Características informadas para o cabo.
Diâmetro externo	6,2 mm	Dimensão informada no dataset.
Construção dos condutores	4 × 1,00 mm² (32 × Ø 0,2 mm)	Configuração e seção transversal informadas.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Correspondência de cores registrada no catálogo; não substitui a conferência da pinagem.
Sem silicone	Sim	Característica declarada.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; a proteção depende da instalação e das condições aplicáveis especificadas pelo fabricante.
Temperatura ambiente	-25…90 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-25…55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10…100 %	Faixa de umidade de armazenamento informada.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência registrada para armazenamento.

Dados mecânicos e movimento
Material do invólucro	TPU	Material informado para o invólucro do conector.
Material da porca	Latão niquelado	Material informado para a porca/bloqueio.
Material da vedação	FKM	Material informado para a vedação.
Dimensões do conector	15,5 × 15,5 × 47 mm	Dimensões registradas no dataset.
Peso	1316 g	Massa registrada para o produto no dataset.
Ciclos de curvatura	> 5 milhões	Valor informado no catálogo; condições de ensaio não detalhadas na ficha fornecida.
Raio de flexão em aplicação flexível	Mínimo de 10 × o diâmetro do cabo	Limite indicado para aplicação flexível; aplicar ao cabo conforme orientação do fabricante.
Esforço de torção	± 180 °/m	Valor informado para torção.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições específicas associadas ao valor de movimento informado.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico. A compatibilidade de sinal depende da pinagem e dos requisitos do dispositivo conectado.

Conexões

Elétrica Soquete/conector fêmea M12 reto, codificação A, 4 contatos dourados; cabo 4 × 1,00 mm²; capacidade de carga total de 4 A. Tensão informada: < 250 V AC; a ficha também registra < 300 V DC. Confirmar a atribuição dos contatos e os limites elétricos no datasheet do equipamento conectado.

Processo Não aplicável como conexão de processo. Trata-se de um cabo de conexão elétrica com conector M12; a ficha não informa rosca ou conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 macho, codificação A e 4 contatos, cuja pinagem e limites elétricos correspondam ao cabo	✓	A configuração mecânica declarada é conector fêmea M12 reto, codificação A, com 4 contatos; a compatibilidade elétrica ainda depende da pinagem do equipamento.
Equipamento que exija conector de outra codificação, quantidade de contatos ou gênero	✗	A configuração declarada do EVC709 é específica: fêmea M12, codificação A, 4 contatos. A ficha não indica adaptadores.
Circuito dentro dos limites elétricos declarados e de até 4 A de capacidade de carga total	✓	A ficha informa tensão inferior a 250 V AC, também registra inferior a 300 V DC, e capacidade de carga total de 4 A; conferir os requisitos do circuito e do dispositivo.
Rede ou dispositivo que necessite de protocolo de comunicação determinado	✗	Não há protocolo especificado na ficha; não é possível confirmar compatibilidade de protocolo apenas pelo conector.
Instalação em faixa de temperatura ambiente de -25 a 90 °C	✓	Essa é a faixa de temperatura ambiente informada para o produto; observar condições de montagem e uso do fabricante.

INSTALAÇÃO

Como instalar o EVC709 IFM — cabo de conexão com conector fêmea M12 reto, 4 pinos, 20 m, PUR

Confirme no datasheet do equipamento conectado o gênero, a codificação, a quantidade de contatos, a pinagem e os limites elétricos necessários.
Inspecione o conector e o cabo antes da montagem; não use componentes danificados.
Alinhe o conector M12 com a interface correspondente antes de acoplar, evitando forçar ou cruzar a conexão.
Aperte o bloqueio dentro do intervalo informado de 0,6 a 1,5 Nm.
Roteie o cabo respeitando o raio mínimo de flexão de 10 vezes o diâmetro do cabo quando usado em aplicação flexível e evitando esforços acima dos valores declarados.
Após conectar, verifique o assentamento e a vedação; valide a instalação e a pinagem conforme a documentação do equipamento e do fabricante.

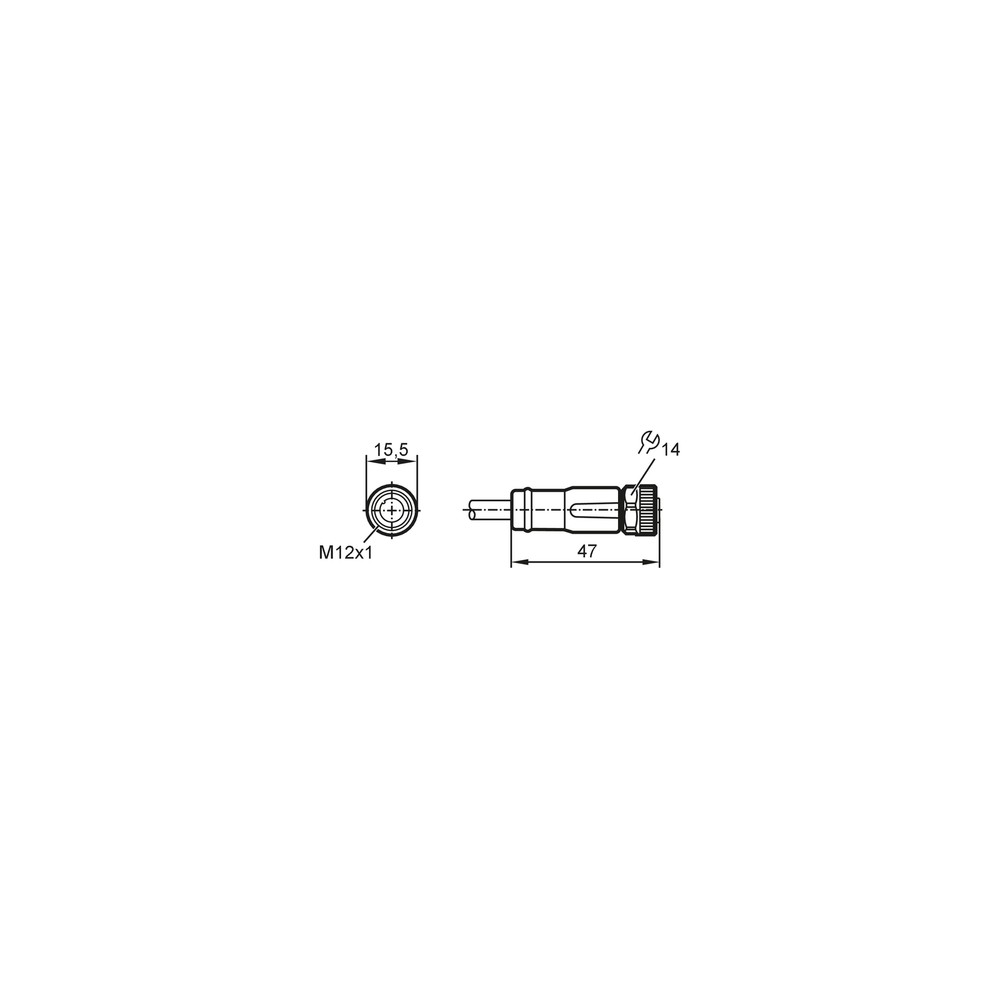

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não funciona após a instalação.	Possível incompatibilidade de pinagem, codificação ou atribuição dos contatos entre o cabo e o dispositivo.	Compare a pinagem do dispositivo com o datasheet; confirme a codificação A, os 4 contatos e as cores dos fios sem assumir que as cores definem a função.
Interrupção intermitente do sinal durante movimento do cabo.	Possível esforço mecânico, flexão abaixo do raio mínimo indicado ou torção acima do valor informado.	Inspecione o trajeto e os pontos móveis; verifique o raio de flexão em relação ao diâmetro de 6,2 mm e avalie a torção aplicada.
Umidade ou contaminantes aparecem na conexão.	Conector mal acoplado, vedação comprometida ou condições de instalação que não atendem às condições do grau de proteção declarado.	Verifique assentamento, integridade da vedação e torque de aperto; consulte o datasheet para as condições de uso associadas ao grau IP requerido.
A conexão aquece ou o circuito apresenta falha elétrica.	Possível corrente ou tensão acima dos limites informados, contato inadequado ou conexão incompatível.	Desenergize o circuito e confira tensão, corrente, integridade dos contatos e requisitos do equipamento; respeite a capacidade de carga total de 4 A e os limites de tensão da ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC709 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC709 e para que serve?

É um cabo de conexão com conector fêmea M12 reto, codificação A e 4 contatos, para aplicações industriais e de automação. A compatibilidade depende da interface e da pinagem do equipamento conectado.

O que acompanha o EVC709?

A ficha identifica uma peça: o cabo de conexão EVC709. Não há acessórios adicionais listados.

Ele funciona com qualquer equipamento M12?

Não é possível afirmar compatibilidade universal. O equipamento deve corresponder ao conector fêmea M12, codificação A e 4 contatos, e também à pinagem e aos limites elétricos do cabo.

Posso usar este cabo em uma conexão M12 de 5 pinos ou com outra codificação?

A ficha do EVC709 especifica 4 contatos e codificação A. Não há informação que confirme compatibilidade mecânica ou elétrica com outras configurações.

O equipamento parou de reconhecer o sinal; o cabo está necessariamente defeituoso?

Não necessariamente. Antes de substituir, confira a pinagem, a codificação e o acoplamento do conector, além da continuidade e da integridade do cabo.

O sinal falha quando a máquina movimenta o cabo; o que devo verificar?

Inspecione o trajeto, o raio de flexão e a torção aplicada. A ficha informa raio mínimo de flexão de 10 vezes o diâmetro do cabo para aplicação flexível.

É melhor comprar este cabo ou montar a conexão com peças avulsas?

O EVC709 é um cabo de conexão especificado como uma peça, com 20 m e conector M12 fêmea montado. A ficha não compara essa solução com montagem por componentes avulsos.

Como saber se preciso do EVC709 ou de outra versão?

Escolha o EVC709 se a aplicação exigir 20 m, conector fêmea M12 reto, codificação A e 4 contatos, dentro dos limites declarados. Para outro comprimento ou configuração, consulte a documentação do fabricante para identificar a versão adequada.

Como devo apertar o conector durante a instalação?

Acople o conector alinhado e aplique o torque informado de 0,6 a 1,5 Nm. Confira também a pinagem no datasheet do equipamento conectado.

O cabo serve para uso com refrigerantes e lubrificantes?

A ficha lista aplicação em máquinas-ferramentas, refrigerantes e lubrificantes. Como não especifica substâncias ou condições de exposição, consulte o fabricante para validar o fluido e o ambiente específicos.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de codificação mecânica do conector M12 que deve corresponder à interface do dispositivo conectado. (Ref.: conector M12, codificação A)

Grau de proteção IP

Classificação de proteção declarada para o produto contra ingresso de sólidos e água, condicionada às condições de instalação e uso. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Poliuretano, material indicado para o revestimento do cabo. (Ref.: material PUR)

Raio de flexão

Limite geométrico para curvar o cabo sem exceder a condição indicada pelo fabricante para aplicação flexível. (Ref.: mínimo de 10 × o diâmetro do cabo)

FKM

Material informado para a vedação do conector. (Ref.: material da vedação FKM)
