EVC708 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 10m PUR IP69K

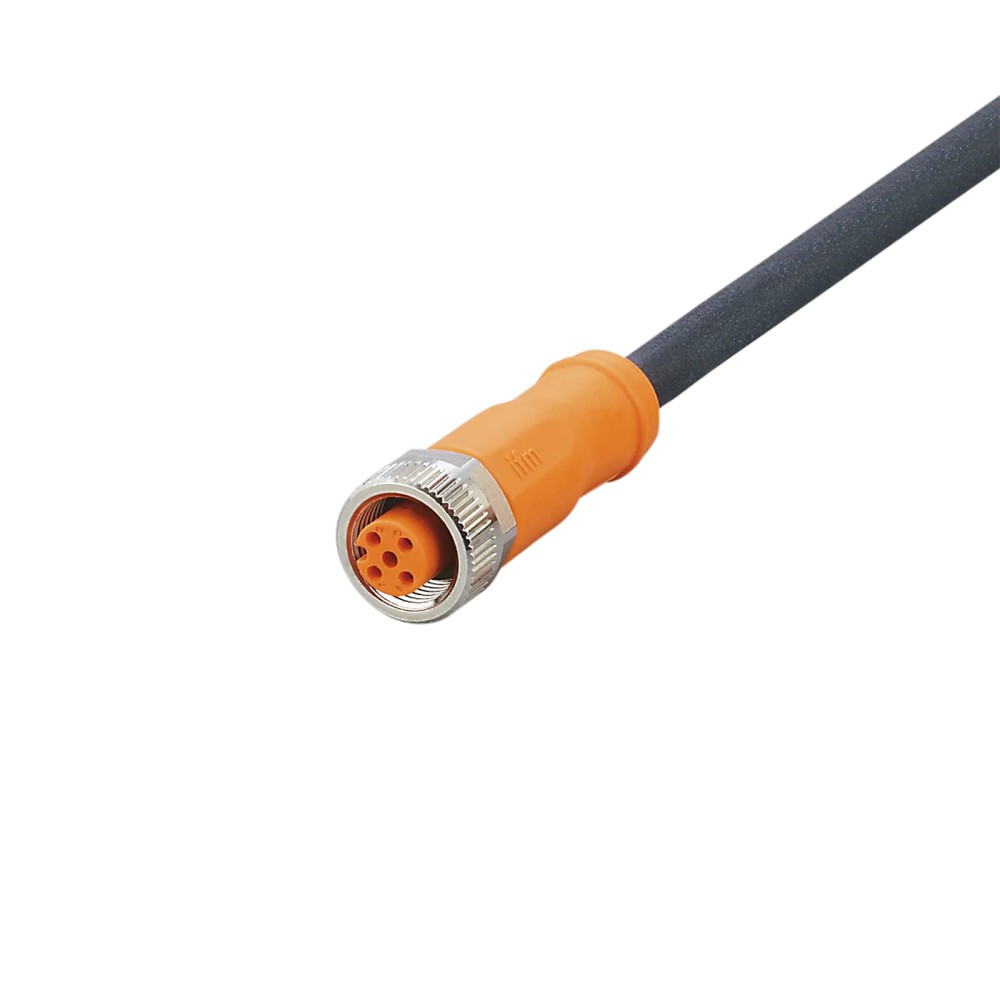

Imagem meramente ilustrativa

R$ 289,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC708
EAN: 4021179303743
NCM do produto: 85444200

Destaques do Produto Tipo de conector...mais

Fechar menu

Saiba mais sobre: "EVC708 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 10m PUR IP69K"

Destaques do Produto

Tipo de conector

Fêmea M12 reto, codificação A, 4 contatos

Comprimento

10 m

Tensão de operação

< 250 V AC / < 300 V DC

Corrente nominal

4 A

Revestimento do cabo

PUR

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea M12 reto IFM EVC708, 10 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC708 é um cabo de conexão com conector fêmea M12 reto, destinado à conexão de componentes em aplicações industriais e de automação. Possui cabo de 10 m em PUR, conector de 4 contatos com banho de ouro e tensão de operação inferior a 250 V AC e 300 V DC. A ficha informa graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC708
Conector	Fêmea M12 reto, codificação A, 4 contatos
Comprimento do cabo	10 m
Material do cabo	PUR, preto, Ø 6,2 mm
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Graus de proteção	IP65, IP67, IP68 e IP69K
Faixa de temperatura ambiente	-25…90 °C
Seção do cabo	4 x 1,00 mm²
Peso informado	668 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos com interface compatível com conector fêmea M12 reto, codificação A e 4 contatos, respeitando os limites elétricos informados.
Aplicações industriais e de automação; a ficha também cita máquinas-ferramenta e uso com refrigerantes e lubrificantes.
Instalações que requerem cabo de 10 m, revestimento PUR e os graus de proteção declarados, desde que a montagem preserve a vedação.

⚠ Considere outro se precisa de:

Não selecione para uma aplicação que exceda os limites declarados de < 250 V AC, < 300 V DC ou 4 A.
Não trate a presença de conector M12 como garantia de compatibilidade universal: confira codificação, número de contatos, pinagem e requisitos elétricos do dispositivo correspondente.

APLICAÇÕES E USO

Aplicação declarada: conexão em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme a aplicação indicada pelo fabricante.
Aplicação declarada: sistemas de automação industrial que utilizem a interface M12 fêmea reta, codificação A, 4 contatos, e respeitem os limites elétricos e ambientais informados.
Possibilidade a validar: instalação com movimento do cabo, pois a ficha informa ciclos de curvatura e parâmetros de movimento; confira raio mínimo, velocidade, aceleração e percurso reais no datasheet antes de especificar.
A ficha não declara compatibilidade com protocolos específicos nem com dispositivos particulares; validar pinagem, tensão e corrente no equipamento conectado.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M12 reto IFM EVC708, 10 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC708 quando

A instalação exigir cabo de 10 m com conector fêmea M12 reto, codificação A e 4 contatos, e a tensão, corrente, temperatura e condição de montagem estiverem dentro dos limites declarados.

Avalie outra configuração quando

O equipamento exigir outro tipo de conector, codificação, número de contatos, pinagem ou comprimento. A ficha disponível não identifica um modelo alternativo específico; confirme a configuração necessária no datasheet do dispositivo a conectar.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	ifm / ifm electronic	Marca indicada no anúncio e na identificação do produto.
Modelo e SKU	EVC708	Código do produto.
GTIN	4021179303743	Identificador comercial informado.
Part number	EVC708; ADOGH040MSP0010H04	O anúncio informa EVC708; o conjunto de dados do catálogo também registra ADOGH040MSP0010H04.
Categoria	Tecnologia de conexão; cabos e conectores	Classificação do produto.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição de função informada.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal registrada no conjunto de dados.

Área de aplicação
Aplicações declaradas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários listados na ficha do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados.
Corrente nominal / capacidade de carga total	4 A	Valor nominal informado; respeitar também as condições do circuito e da montagem.
Classe de proteção elétrica	II	Classe indicada na ficha.

Conexões elétricas
Conector	1 x M12, reto, fêmea, codificação A	Configuração mecânica do conector.
Contatos	4, banhados a ouro	Número e acabamento dos contatos informados.
Corpo do conector	TPU, laranja	Material e cor declarados para o corpo.
Bloqueio / porca	Latão niquelado	Material informado para o elemento de bloqueio.
Vedação	FKM	Material informado para a vedação do conector.
Torque máximo de aperto	0,6…1,5 Nm	Faixa de torque indicada para o aperto do conector.
Protocolo de comunicação	Não especificado	A ficha não declara protocolo; não inferir compatibilidade por protocolo.

Cabo
Comprimento	10 m	Comprimento informado para o cabo.
Material do revestimento	PUR	Material declarado para o revestimento do cabo.
Cor	Preto	Cor indicada para o cabo.
Diâmetro	6,2 mm	Diâmetro externo informado.
Condutores	4 x 1,00 mm² (32 x Ø 0,2 mm)	Configuração e seção informadas para os condutores.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação por cor registrada na ficha.
Sem halogênio	Sim	Característica declarada para o cabo.
Sem silicone	Sim	Característica declarada.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; a proteção depende da montagem e do acoplamento adequado.
Temperatura ambiente	-25…90 °C	Faixa informada para temperatura ambiente.
Temperatura ambiente em aplicação móvel	-25…90 °C	Faixa móvel registrada na ficha.
Temperatura de armazenamento	-25…55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10…100 %	Faixa de armazenamento indicada.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Classificação registrada na ficha.

Dados mecânicos e movimento
Dimensões informadas	15,5 x 15,5 x 47 mm	Dimensões registradas no conjunto de dados; consulte o desenho dimensional para referência geométrica.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Mínimo declarado; com diâmetro de cabo informado de 6,2 mm, aplique a regra indicada pelo fabricante e confirme no datasheet.
Ciclos de curvatura	> 5 milhões	Valor declarado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Valor informado para torção.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada na ficha.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Peso	668 g	Peso registrado no catálogo; a ficha de variantes também apresenta valor arredondado de 0,67 kg.

Materiais
Material do invólucro	TPU	Material informado para o invólucro do conector.
Material da porca	Latão niquelado	Material informado para a porca/bloqueio.
Material da vedação	FKM	Material informado para a vedação.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. Não é possível confirmar compatibilidade com um protocolo apenas pelo tipo de conector.

Conexões

Elétrica Cabo de 10 m, PUR, preto, Ø 6,2 mm, 4 x 1,00 mm²; conector fêmea M12 reto, codificação A, 4 contatos banhados a ouro. Limites informados: < 250 V AC / < 300 V DC e corrente nominal de 4 A. Verifique a pinagem e os requisitos elétricos do dispositivo antes da ligação.

Processo Conexão elétrica por conector fêmea M12 reto; não há conexão de processo especificada para este cabo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector M12 compatível mecanicamente, codificação A e 4 contatos	✓	A ficha identifica essa configuração do conector; confirme também a pinagem e os limites elétricos do dispositivo.
Circuito dentro dos limites de tensão e corrente declarados	✓	A ficha informa < 250 V AC, < 300 V DC e corrente nominal de 4 A.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não declara protocolo nem compatibilidade de comunicação; a compatibilidade não pode ser confirmada somente pelo conector.
Aplicação com tensão ou corrente acima dos limites declarados	✗	Excede os limites elétricos informados para o cabo.
Dispositivo com conector de outra codificação, número de contatos ou pinagem	✗	A configuração mecânica ou elétrica não corresponde à configuração M12 reta, codificação A, 4 contatos informada; confirme a interface antes de conectar.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M12 reto IFM EVC708, 10 m, PUR, IP65/IP67/IP68/IP69K

Confirme que o equipamento a conectar utiliza interface compatível com M12 reto, codificação A e 4 contatos; confira a pinagem no datasheet do equipamento.
Verifique antes da montagem que a tensão e a corrente do circuito não excedem os limites declarados para o cabo.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Posicione o conector sem forçar nem cruzar a rosca e alinhe os elementos de conexão.
Aperte o conector dentro da faixa de torque indicada de 0,6…1,5 Nm, sem exceder o limite.
Roteie o cabo respeitando o raio mínimo de flexão informado, evitando tração ou torção acima dos dados declarados; confira o acoplamento e a vedação antes de expor a instalação ao ambiente.

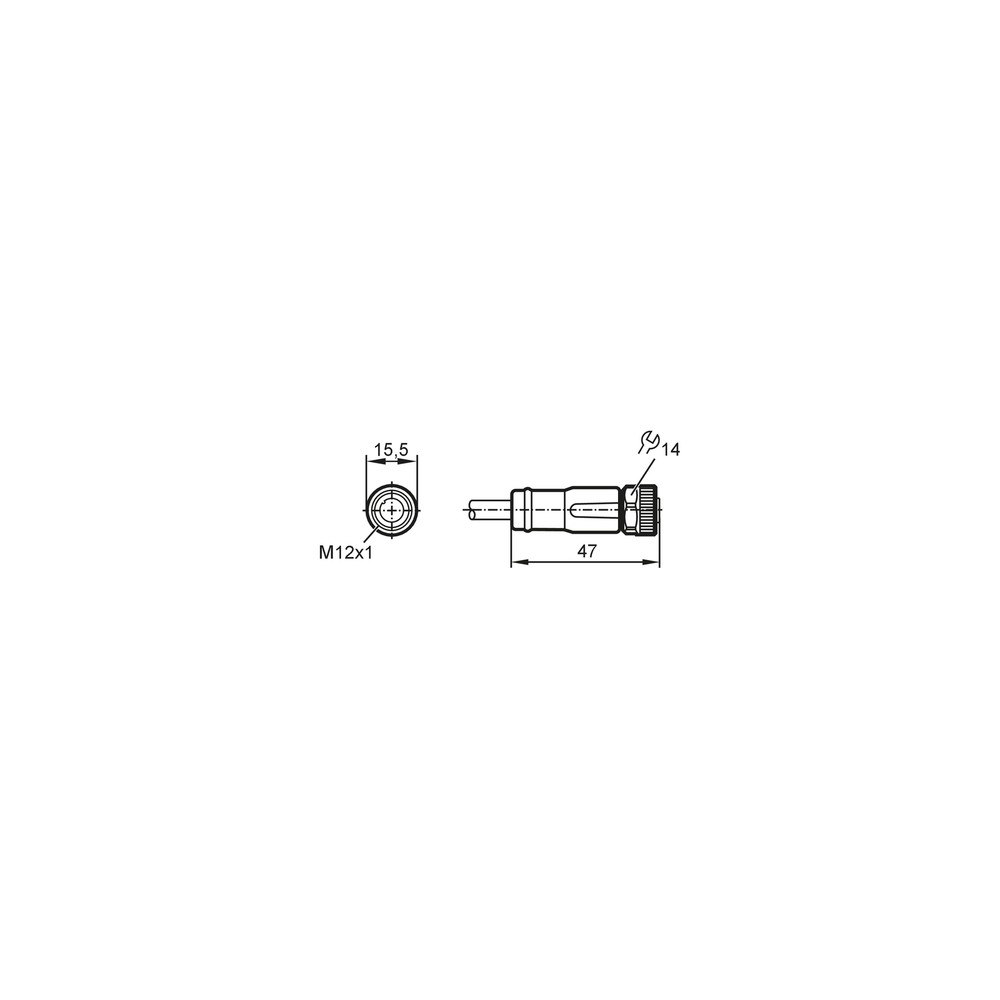

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não recebe sinal.	Conector não totalmente acoplado, pinagem incompatível ou circuito fora dos limites elétricos do cabo.	Desenergize o circuito; confira acoplamento, pinagem no datasheet do dispositivo e tensão/corrente da aplicação.
Intermitência ao movimentar o cabo.	Dano ou esforço mecânico no cabo, flexão fora do raio mínimo informado ou movimento fora das condições declaradas.	Inspecione o percurso e o revestimento; confira raio de flexão, velocidade, aceleração e condição de movimento frente aos dados da ficha.
Umidade ou contaminantes aparecem na conexão.	Acoplamento incompleto, vedação comprometida ou montagem inadequada, apesar dos graus de proteção declarados para o produto.	Inspecione o conector e a vedação, confirme o acoplamento e verifique se a instalação corresponde às condições de proteção previstas.
A conexão aquece ou apresenta falhas sob carga.	Corrente ou tensão acima dos limites informados, ou contato inadequado na conexão.	Meça os parâmetros elétricos do circuito e confirme que não excedem < 250 V AC, < 300 V DC e 4 A; inspecione o acoplamento e os contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC708 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC708 e para que serve?

É um cabo de conexão de 10 m com conector fêmea M12 reto, codificação A e 4 contatos. A ficha o destina a aplicações industriais e de automação.

Com quais equipamentos e protocolos ele é compatível?

A compatibilidade mecânica declarada é com conexão M12 reta, codificação A, de 4 contatos. A ficha não informa protocolo nem dispositivos específicos; confirme pinagem e requisitos elétricos no datasheet do equipamento.

O produto acompanha algum acessório ou outro cabo?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. O produto descrito é o próprio cabo de conexão.

Ele serve para circuitos acima de 4 A ou das tensões indicadas?

Não: os limites informados são 4 A, < 250 V AC e < 300 V DC. Se a aplicação ultrapassar qualquer um deles, não use este cabo nessa condição.

Posso usar o EVC708 com um conector M12 de outra codificação ou com outra quantidade de contatos?

A configuração declarada é M12 reto, codificação A, com 4 contatos. Uma interface diferente não corresponde à configuração informada; confira a compatibilidade antes da compra.

O dispositivo não liga depois da instalação; o que devo verificar antes de trocar o cabo?

Verifique o acoplamento, a pinagem do dispositivo e a tensão e corrente do circuito. A ficha não confirma a pinagem de um equipamento específico.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Verifique danos visíveis, raio de flexão e condições de movimento comparando-os aos parâmetros do datasheet. Uma falha intermitente pode decorrer de esforço mecânico ou de conexão incompleta.

Como evito danificar o conector durante a montagem?

Alinhe a conexão sem forçar a rosca e aperte dentro da faixa informada de 0,6…1,5 Nm. Confira também a pinagem e o acoplamento antes de energizar.

Como escolher entre este cabo e uma versão com outro comprimento ou conector?

Escolha o EVC708 quando 10 m e a configuração M12 reta, codificação A, 4 contatos, atenderem à instalação. Para outra configuração, compare comprimento, conector e pinagem com os requisitos do dispositivo; a ficha não especifica modelos alternativos.

A ficha informa garantia ou procedência comercial do produto?

A ficha técnica identifica a marca IFM, mas não informa condições de garantia nem detalhes de procedência comercial. Consulte as informações comerciais do fornecedor para esses dados.

GLOSSÁRIO TÉCNICO

M12 codificação A

Configuração de conector M12 identificada na ficha; a correspondência mecânica não confirma, por si só, compatibilidade elétrica ou de protocolo. (Ref.: conector M12 reto, codificação A)

PUR

Material informado para o revestimento do cabo. (Ref.: material do cabo: PUR)

IP69K

Grau de proteção declarado para o produto; a proteção efetiva depende da montagem e do acoplamento. (Ref.: grau de proteção IP65, IP67, IP68 e IP69K)

Raio mínimo de flexão

Limite de curvatura declarado para a aplicação flexível; deve ser respeitado no roteamento do cabo. (Ref.: mín. 10 x diâmetro do cabo)

FKM

Material indicado para a vedação do conector. (Ref.: material da vedação: FKM)
