Cabo Conector Fêmea M12 IFM EVC707

Pré-visualizar: EVC707 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR 4 Pinos

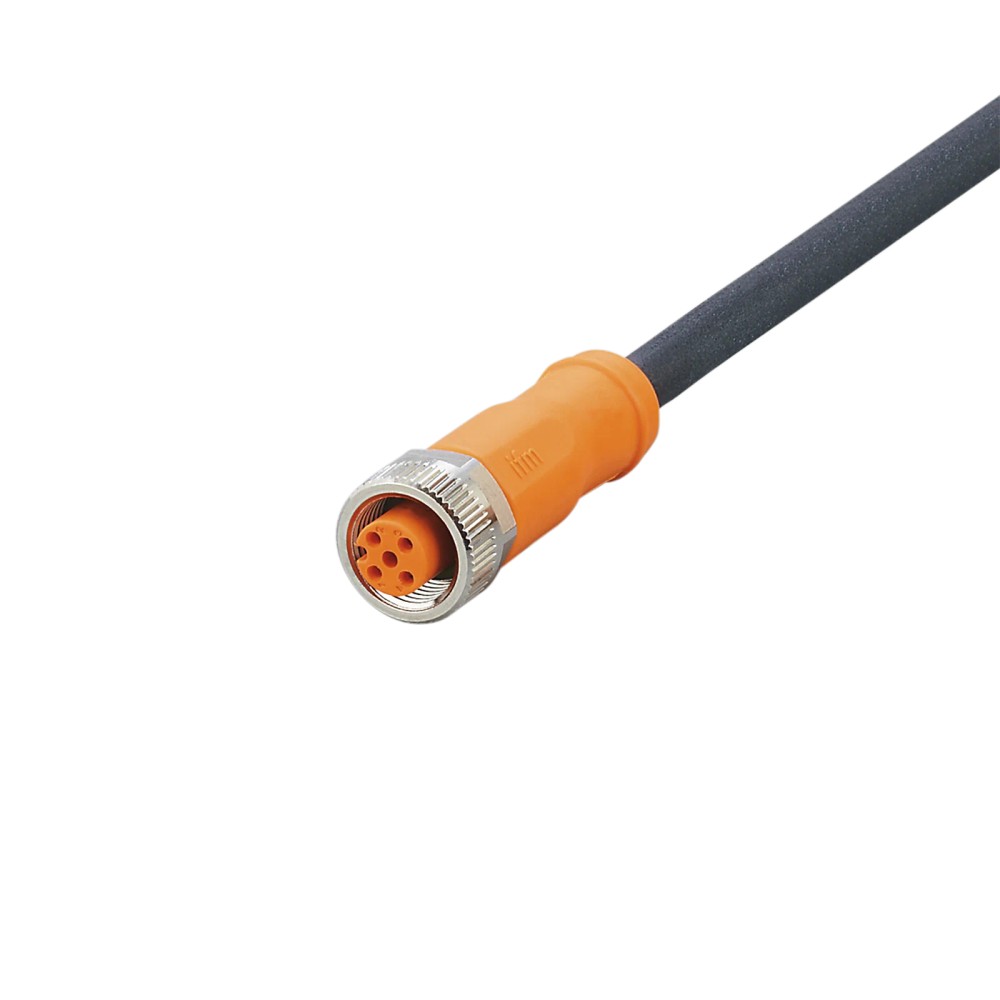

EVC707 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR 4 Pinos

Imagem meramente ilustrativa

R$ 231,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC707
EAN: 4021179303736
NCM do produto: 85444200

Destaques do Produto Comprimento 5 metros...mais

Fechar menu

Saiba mais sobre: "EVC707 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR 4 Pinos"

Destaques do Produto

Comprimento

5 metros

Tipo de Conexão

M12 Fêmea Reto

Polaridade

4 Pinos

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC707 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR 4 Pinos

O EVC707 é um cabo de conexão industrial de 5 metros, equipado com conector M12 fêmea reto de 4 pinos. Fabricado com revestimento em PUR, destaca-se por ser livre de silicone e halogênio, oferecendo alta resistência química e mecânica. É ideal para aplicações de automação, máquinas-ferramentas e ambientes sujeitos a óleos e lubrificantes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Código	EVC707
Comprimento	5 m
Conector	M12, Fêmea, Reto
Pinos	4
Material	PUR
Proteção	IP65, 67, 68, 69K
Temperatura	-25...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e controle de máquinas
Ambientes com presença de óleos, lubrificantes e refrigerantes
Aplicações móveis com ciclos de curvatura até 5 milhões
Ambientes com exigência de lavagem frequente (IP69K)

⚠ Considere outro se precisa de:

Aplicações com codificação de conector diferente de A
Ambientes com raio de curvatura inferior a 62 mm
Conexões que exigem mais de 4 polos
Uso em protocolos de comunicação (Ethernet/Profinet) que exigem codificação diferente

APLICAÇÕES E USO

Automação industrial: conexão de sensores e atuadores
Máquinas-ferramentas: resistência a óleos e lubrificantes
Ambientes úmidos e de lavagem: proteção IP69K
Sistemas de transporte: aplicações que exigem resistência a ciclos de curvatura (> 5 milhões)

COMO ESCOLHER

Antes de comprar o EVC707 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR 4 Pinos, verifique estes pontos:

Quando escolher o EVC707

Indicado para instalações que exigem durabilidade em ambientes severos, com necessidade de resistência a óleos, lubrificantes e exigência de padrão M12 A-coded.

Quando buscar outra alternativa

Se a aplicação exigir codificação B ou D (comunicação de rede industrial específica) ou se o ambiente de trabalho for estático e sem exposição a óleos, onde cabos de PVC poderiam reduzir o custo.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de conector	M12, reto	Padrão de interface física
Codificação	A	Configuração interna dos pinos
Material de revestimento	PUR	Resistência a agentes químicos

Dados Elétricos
Tensão de operação	< 250 AC / < 300 DC V	Limite de isolação
Capacidade de carga	4 A	Corrente nominal máxima

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Vedação contra líquidos e poeira
Temperatura ambiente	-25...90 °C	Operação dinâmica

COMPATIBILIDADE

Comunicação

• Sinais digitais padrão (PNP/NPN)

• Sinais analógicos 4-20mA / 0-10V

Conexões

Elétrica 4 fios, 4x1,00 mm²

Processo M12 fêmea

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com óleo e lubrificantes	✓	O material de revestimento em PUR é altamente resistente quimicamente.
Conexões em redes Ethernet Industrial (Profinet)	✗	O cabo possui codificação A, enquanto redes Ethernet exigem codificação D ou X.
Aplicações de robótica com alta flexão	✓	O cabo suporta > 5 milhões de ciclos de curvatura.

INSTALAÇÃO

Como instalar o EVC707 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR 4 Pinos

Certifique-se de que o dispositivo ao qual o cabo será conectado esteja desenergizado.
Alinhe o conector fêmea M12 com o conector macho do dispositivo, observando a guia da codificação A.
Insira o conector firmemente até o final do curso.
Gire a porca de travamento de latão niquelado manualmente no sentido horário.
Aplique um torque de aperto entre 0,6 Nm e 1,5 Nm utilizando a ferramenta adequada se necessário, evitando excessos.
Verifique a integridade da conexão visualmente e teste a comunicação do sensor.

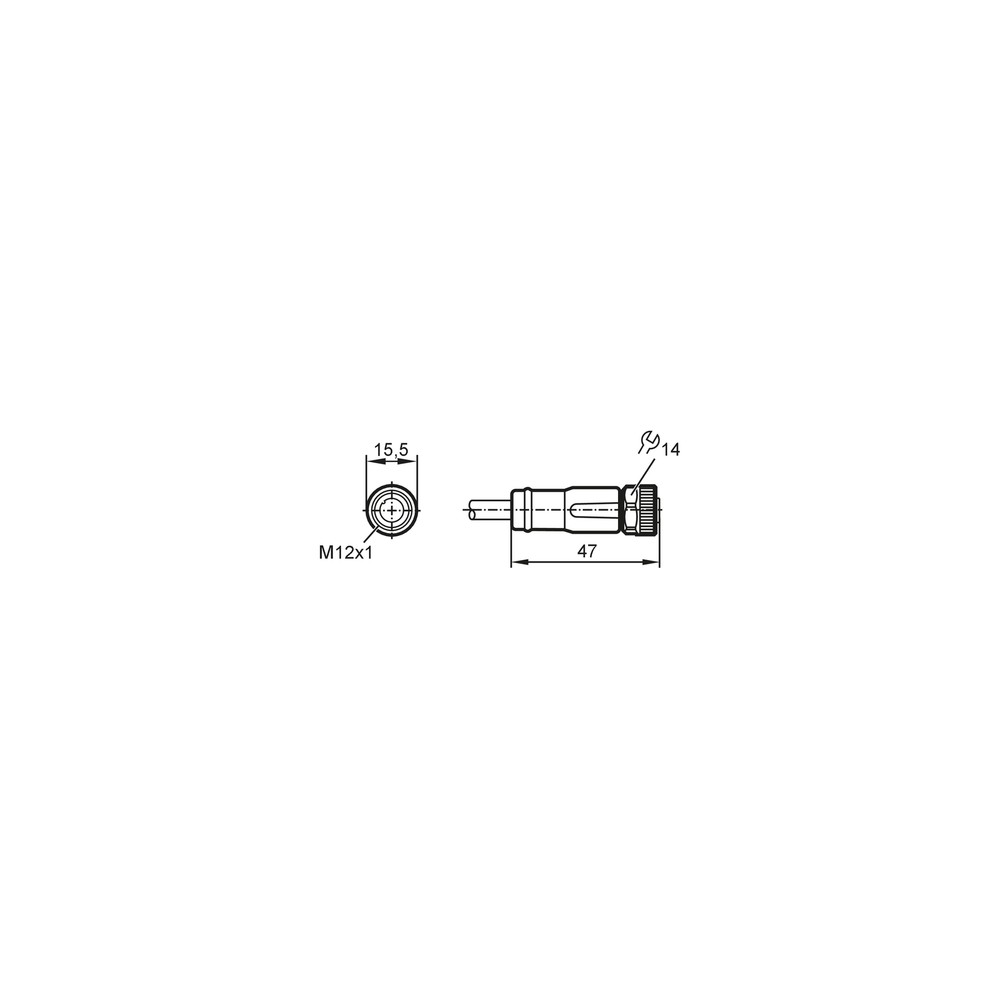

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento ou entrada de umidade no conector	Torque de aperto fora do especificado (0,6-1,5 Nm)	Verificar se a porca está solta ou excessivamente apertada
Falha intermitente na transmissão do sinal	Raio de curvatura menor que 10x o diâmetro do cabo	Inspecionar o cabo em busca de dobras ou amassados
Queda de tensão ou sinal não detectado	Contaminação ou oxidação por agentes externos	Limpar os contatos dourados conforme manual
Conector não encaixa ou desalinhamento de pinos	Uso em ambiente incompatível (codificação errada)	Confirmar se o dispositivo é compatível com codificação A

DOCUMENTAÇÃO TÉCNICA

Datasheet EVC707 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC707 e para que serve?

O EVC707 é um cabo de conexão industrial com conector fêmea M12, codificação A, com 5 metros de comprimento, projetado para transmissão de sinais e potência em automação.

Quais as principais características técnicas deste cabo?

Este cabo possui 4 pinos, contatos banhados a ouro e é fabricado em PUR, garantindo alta resistência mecânica e química, com grau de proteção IP65/67/68/69K.

Este cabo serve para todas as conexões M12?

O cabo não deve ser utilizado em aplicações que exijam codificação diferente de A ou conexões com mais de 4 polos, pois a pinagem e o formato do conector são específicos.

Posso usar este cabo em redes Profibus ou Ethernet?

Não, o EVC707 possui codificação A. Ele é incompatível com dispositivos que exigem codificação B, D ou X, que são usadas para protocolos de comunicação específicos como PROFIBUS ou Ethernet industrial.

Por que meu sensor parou de responder?

Se a comunicação falha, verifique se houve oxidação nos contatos ou rompimento interno dos fios, geralmente causado por esforço de torção superior a ± 180 °/m.

Como diagnosticar falhas intermitentes de conexão?

Sintomas de queda de sinal podem indicar falhas na vedação (FKM) ou compressão indevida, verifique se o torque de aperto está entre 0,6 e 1,5 Nm.

Este cabo é superior a cabos convencionais de PVC?

O modelo EVC707 é um componente padrão para conexão de campo. Comparado a cabos de PVC, a versão em PUR oferece maior durabilidade em ambientes com óleo e lubrificantes.

Devo comprar este cabo ou uma versão mais barata?

Para automação industrial padrão com sensores M12, este cabo é a escolha recomendada devido à sua robustez. Se a aplicação for fixa, cabos mais simples podem ser usados, mas para ambientes móveis, o PUR é essencial.

Quais cuidados tomar durante a instalação?

A instalação deve respeitar o raio de flexão mínimo, que é de 10 vezes o diâmetro do cabo (6,2 mm), para evitar danos permanentes à estrutura do PUR.

Como funciona o processo de compra e procedência?

A compra é feita através da plataforma, com faturamento direto da IFM ELECTRONIC LTDA., garantindo a procedência do material e suporte técnico do fabricante.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo, superior ao PVC em resistência a óleos, abrasão e flexão. (Ref.: Material de revestimento)

Codificação A

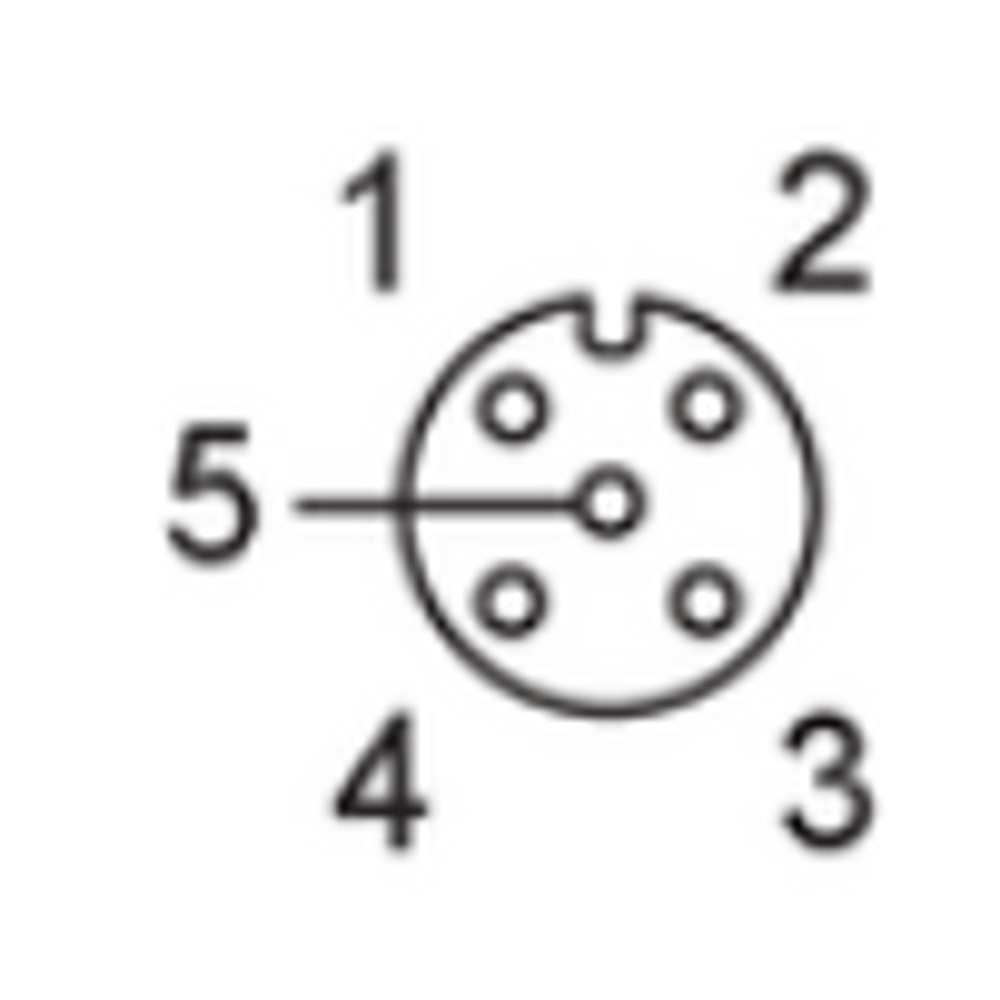

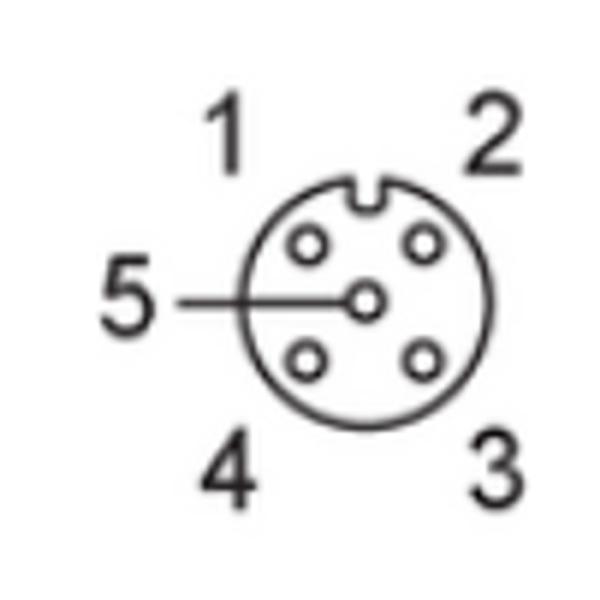

Padrão físico do conector M12 que define a disposição dos pinos para sensores e atuadores padrão. (Ref.: Codificação)

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e temperatura. (Ref.: Grau de proteção)

Esforço de torção

Capacidade do cabo de resistir a movimentos rotacionais sem sofrer fadiga metálica ou rompimento. (Ref.: Esforço de torção)

Sem halogênio

Propriedade do material que impede a emissão de gases tóxicos em caso de incêndio. (Ref.: Sem halogênio)
