Cabo Conexão Fêmea M12 IFM EVC706 2m PUR Industrial

Pré-visualizar: EVC706 IFM - Cabo Conexão Fêmea M12 Automação Industrial 2m PUR 4 Polos

EVC706 IFM - Cabo Conexão Fêmea M12 Automação Industrial 2m PUR 4 Polos

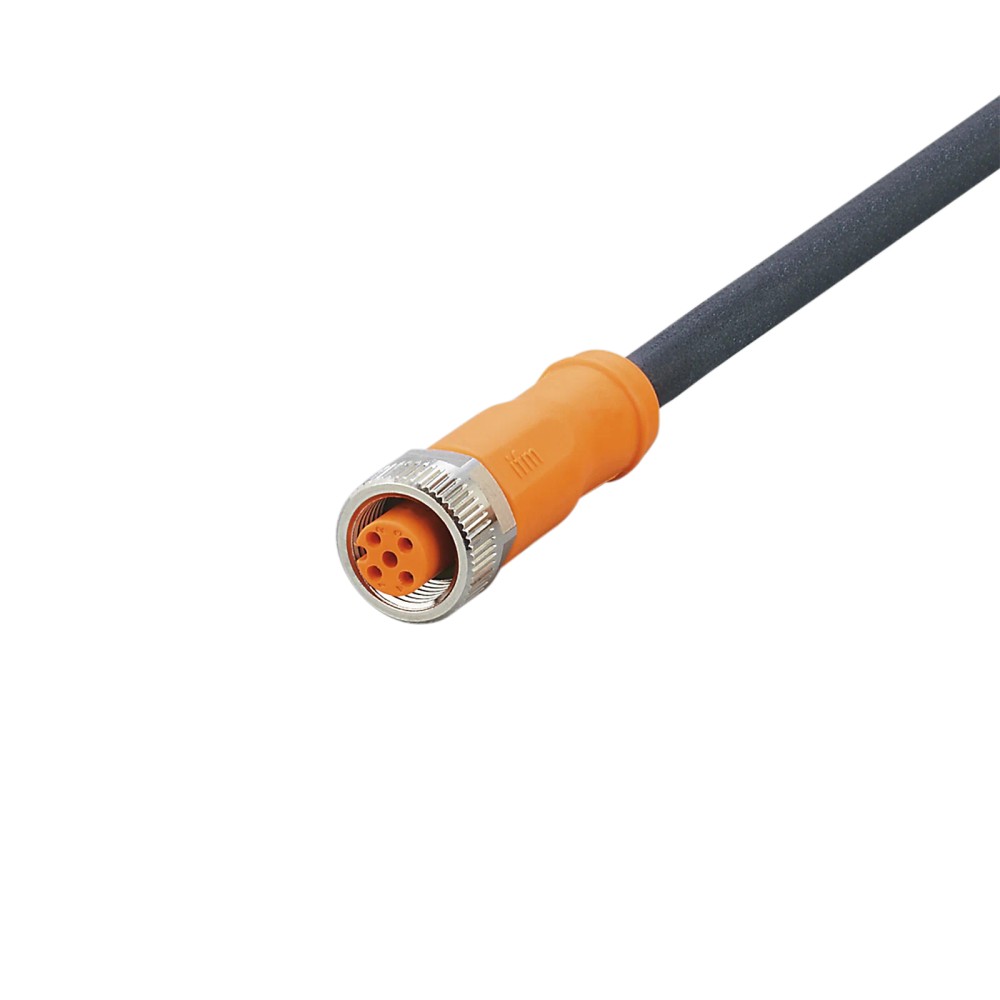

Imagem meramente ilustrativa

R$ 197,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC706
EAN: 4021179303729
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVC706 IFM - Cabo Conexão Fêmea M12 Automação Industrial 2m PUR 4 Polos"

Destaques do Produto

Conector

Fêmea M12 reto, codificação A

Contatos

Comprimento

2 m

Tensão máxima

< 250 V AC / < 300 V DC

Corrente máxima

4 A

Material do cabo

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVC706, conector fêmea M12 reto codificação A, 4 polos, 2 m, PUR

O IFM EVC706 é um cabo de conexão com conector fêmea M12 reto, destinado a conexões em aplicações industriais e de automação. Possui 4 contatos banhados a ouro, cabo de PUR com 2 m e grau de proteção IP 65, IP 67, IP 68 e IP 69K. A tensão máxima indicada é inferior a 250 V AC e a corrente máxima é 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC706
Conexão	1 conector fêmea M12 reto, codificação A
Número de contatos	4, banhados a ouro
Comprimento do cabo	2 m
Material do cabo	PUR
Tensão máxima	< 250 V AC; < 300 V DC
Corrente máxima	4 A
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K
Faixa de temperatura de operação	-25…90 °C
Diâmetro do cabo	6,2 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requerem conector fêmea M12 reto, codificação A, com 4 contatos.
Aplicações de automação industrial e máquinas-ferramenta; o contexto também cita uso com refrigerantes e lubrificantes.
Instalações dentro dos limites elétricos, ambientais e mecânicos especificados para o cabo.

⚠ Considere outro se precisa de:

Não selecionar quando a interface exigida não for M12 fêmea reta com codificação A ou quando a aplicação exigir quantidade de contatos diferente de 4.
Não utilizar em condições que ultrapassem os limites especificados de tensão, corrente ou temperatura.
Não presumir compatibilidade com protocolos, pinagens ou dispositivos específicos sem confirmar os requisitos no datasheet do equipamento conectado.

APLICAÇÕES E USO

Uso indicado na ficha para conexões de automação industrial e máquinas-ferramenta; conferir a interface e a pinagem do dispositivo antes de conectar.
O catálogo também cita aplicações com refrigerantes e lubrificantes. A adequação depende das condições ambientais e da instalação que atendam aos graus de proteção e à faixa de temperatura especificados.
Para instalações móveis, considerar as condições informadas para velocidade, aceleração, comprimento de deslocamento e raio mínimo de curvatura; a ficha não autoriza extrapolar esses limites.
A ficha não identifica dispositivos ou protocolos específicos compatíveis. Essa compatibilidade deve ser validada pelos requisitos elétricos e pela pinagem do sistema.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVC706, conector fêmea M12 reto codificação A, 4 polos, 2 m, PUR, verifique estes pontos:

Escolha o EVC706 quando

A aplicação exigir um cabo de 2 m com conector fêmea M12 reto, codificação A, 4 contatos e os limites elétricos e ambientais do produto forem atendidos.

Avalie outra configuração quando

O equipamento exigir outro tipo ou gênero de conector, outra codificação, comprimento diferente ou mais de 4 contatos. Confirme a pinagem e os requisitos elétricos nos documentos dos equipamentos antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do fabricante informada na ficha.
Modelo e SKU	EVC706	Código de identificação do produto.
Part number	ADOGH040MSP0002H04	Código de peça informado no conjunto de dados do catálogo.
GTIN	4021179303729	Identificador comercial informado na ficha.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Aplicações informadas	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários indicados na descrição e nos dados do catálogo.
Certificações	cULus, CE, UKCA	Certificações listadas nos dados do catálogo.

Conexão e construção
Conexão do soquete	1 x M12, reto; codificação A	Interface física especificada para o conector.
Tipo de conector	Fêmea	Gênero do conector informado na ficha primária.
Número de contatos	4	Quantidade de contatos do conector.
Contatos	Banhados a ouro	Acabamento dos contatos informado na ficha.
Corpo do soquete	TPU, laranja	Material e cor informados para o corpo do conector.
Material da porca de bloqueio	Latão, niquelado	Material de bloqueio do conector.
Torque de aperto	0,6…1,5 Nm	Faixa de torque informada no catálogo; verificar a documentação do fabricante para a montagem.
Material de vedação	FKM	Material de vedação indicado nos dados do catálogo.
Dimensões	15,5 x 15,5 x 47 mm	Dimensões informadas no conjunto de dados do catálogo.

Dados elétricos
Tensão máxima AC	< 250 V AC	Limite de tensão AC informado na ficha.
Tensão máxima DC	< 300 V DC	Limite de tensão DC informado no catálogo.
Corrente máxima	4 A	Capacidade de corrente total informada; não exceder esse limite.
Seção transversal do cabo	4 x 1,00 mm² (32 x Ø 0,2 mm)	Construção dos condutores informada no catálogo.
Categoria de isolamento	Classe II	Classificação de isolamento indicada nos dados do produto.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada; conferir a pinagem no datasheet antes da ligação.

Cabo e propriedades mecânicas
Comprimento	2 m	Comprimento nominal do cabo.
Material do cabo	PUR	Material de revestimento informado na ficha.
Diâmetro do cabo	6,2 mm	Diâmetro externo informado no catálogo.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; usar como referência de instalação.
Tolerância a dobras e deslocamentos	Sim	Característica indicada no catálogo; não substitui os limites de curvatura e movimento especificados.
Esforço de torção	± 180 °/m	Limite de torção informado nos dados do produto.
Ciclos de curvatura	> 5 milhões	Valor informado no catálogo para ciclos de curvatura.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de ensaio/uso especificadas no conjunto de dados; aplicar somente nessa condição indicada.

Condições ambientais e proteção
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Graus declarados na ficha; a proteção efetiva depende da conexão corretamente instalada e das condições de uso.
Temperatura de operação	-25…90 °C	Faixa de temperatura informada para operação.
Temperatura ambiente móvel	-25…90 °C	Faixa indicada nos dados do catálogo para condição móvel.
Temperatura de armazenamento	-25…55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10…100 %	Faixa informada para armazenamento.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.
Padrão de referência	1K22 / DIN 60721-3-1	Referência listada no conjunto de dados do catálogo.

Dados gerais
Cor do cabo	Preto	Cor informada no catálogo.
Peso	153,1 g	Valor de peso informado no catálogo; a variante também apresenta valor arredondado de 0,15 kg.
Quantidade da embalagem	1 peça	Quantidade informada no conjunto de dados do catálogo.
NCM	8544.42.00	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico. A compatibilidade de comunicação depende da pinagem e dos sinais requeridos pelos dispositivos conectados.

Conexões

Elétrica Conector fêmea M12 reto, codificação A, com 4 contatos. Limites indicados: < 250 V AC, < 300 V DC e corrente máxima de 4 A. Confirmar pinagem e requisitos elétricos do dispositivo conectado antes da instalação.

Processo Não se aplica como conexão de processo. Trata-se de um cabo de conexão elétrica; a interface física especificada é M12 fêmea reta, codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 macho, codificação A, 4 contatos, e requisitos elétricos dentro dos limites do cabo	✓	A conexão especificada no produto é fêmea M12 reta, codificação A, com 4 contatos; a pinagem do equipamento deve ser conferida.
Equipamento que exige conector fêmea, conexão angular ou codificação diferente	✗	A configuração física informada para este cabo é fêmea M12 reta, codificação A.
Circuito com tensão ou corrente acima dos limites informados	✗	A ficha indica tensão máxima inferior a 250 V AC ou 300 V DC e corrente máxima de 4 A.
Aplicação que requer protocolo de comunicação determinado	✗	A ficha não declara protocolo; a compatibilidade precisa ser validada pela pinagem e pelos sinais exigidos pelo sistema.
Ambiente dentro da faixa de operação e com grau de proteção adequado à aplicação	✓	O produto informa operação entre -25…90 °C e graus de proteção IP 65, IP 67, IP 68 e IP 69K; a adequação depende das condições reais de instalação.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVC706, conector fêmea M12 reto codificação A, 4 polos, 2 m, PUR

Desenergize o circuito antes de conectar ou desconectar o cabo.
Confirme que a interface do equipamento é M12 macho, codificação A, com 4 contatos.
Confira no datasheet a pinagem e as cores dos condutores em relação aos sinais do equipamento; não deduza a função apenas pela cor.
Verifique se tensão e corrente do circuito permanecem dentro dos limites especificados para o cabo.
Instale o cabo sem exceder o raio mínimo de curvatura indicado e respeite o limite de torção informado.
Acople e aperte a conexão conforme a documentação do fabricante, considerando a faixa de torque indicada; depois confira o assentamento e a vedação da conexão.

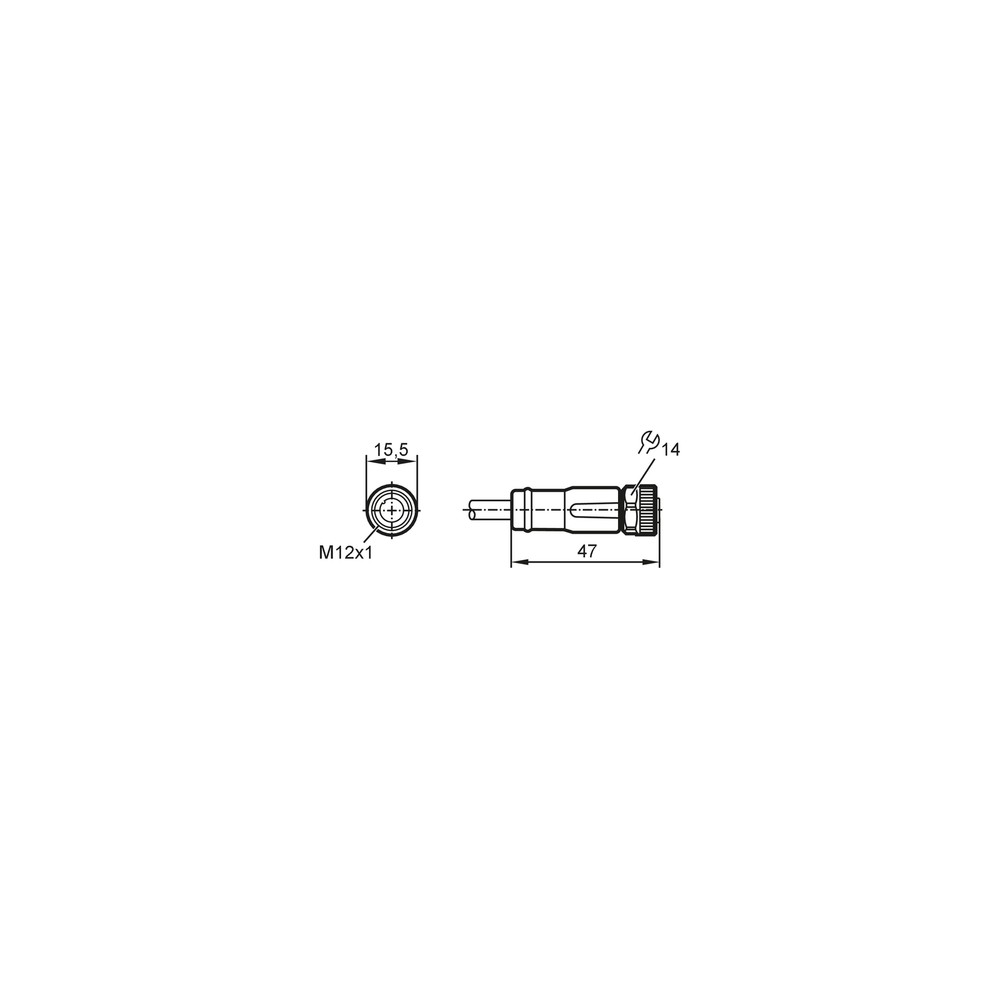

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não funciona.	Pinagem incompatível com o dispositivo ou conexão incompleta; a ficha não especifica um protocolo.	Compare a pinagem do equipamento com o datasheet e verifique o encaixe do conector e a continuidade dos condutores.
A conexão apresenta aquecimento ou falha sob carga.	Corrente ou tensão do circuito acima dos limites especificados, ou contato elétrico inadequado.	Meça tensão e corrente em operação e inspecione o acoplamento e os contatos; confirme que a corrente não ultrapassa 4 A.
Há entrada de umidade ou perda de proteção na conexão.	Conector mal acoplado, vedação comprometida ou instalação fora das condições para as quais o grau de proteção é aplicável.	Inspecione o estado e o assentamento da conexão e confirme se a montagem atende às instruções do fabricante.
O cabo apresenta dano ou falha intermitente durante movimentação.	Curvatura, torção ou condições de movimento fora dos limites especificados, ou dano mecânico ao cabo.	Inspecione o percurso e o revestimento; compare a curvatura, a torção e as condições de movimento com os limites informados na ficha.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVC706 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC706 e para que serve?

É um cabo de conexão com conector fêmea M12 reto, codificação A, para conexões industriais e de automação. A ficha cita máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.

Quais são as características de conexão e o que acompanha?

O cabo tem 2 m, conector fêmea M12 reto codificação A e 4 contatos. A ficha informa embalagem de 1 peça e não lista acessórios adicionais.

Este cabo serve para um equipamento que exige conector M12 de outra codificação ou com mais contatos?

Não corresponde à configuração indicada: o EVC706 é M12 reto, codificação A, com 4 contatos. Verifique o conector e a pinagem exigidos pelo equipamento antes de selecionar.

Posso usar o EVC706 em um circuito acima de 4 A?

Não; a corrente máxima indicada é 4 A. Confirme também que a tensão do circuito respeita os limites especificados para AC ou DC.

O equipamento não liga depois da instalação: o que devo verificar antes de trocar o cabo?

Confira se o conector está completamente acoplado e se a pinagem corresponde à do equipamento. Verifique também a continuidade dos condutores e a alimentação do circuito.

O sinal fica intermitente quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é dano ou esforço mecânico por curvatura ou torção fora dos limites indicados. Inspecione o cabo e o trajeto e compare a instalação com os parâmetros mecânicos da ficha.

Devo comprar este cabo ou procurar uma versão com outro comprimento ou conector?

Escolha o EVC706 se 2 m e a configuração fêmea M12 reta, codificação A, com 4 contatos atenderem ao projeto. Se a interface ou o comprimento requerido for diferente, selecione uma variante que corresponda aos requisitos do equipamento.

O EVC706 é compatível com qualquer protocolo de comunicação?

A ficha não declara protocolo específico. A compatibilidade depende da pinagem e dos sinais requeridos pelos dispositivos conectados.

Que cuidado devo ter ao instalar o cabo em uma parte móvel da máquina?

Respeite o raio mínimo de curvatura indicado e os limites de movimento informados no catálogo. Confirme que as condições reais correspondem às condições especificadas para velocidade e aceleração.

O cabo inclui desenho dimensional ou diagrama de ligação?

A ficha disponibiliza um datasheet e um desenho em escala. Use o datasheet do fabricante para verificar pinagem e instruções de conexão.

GLOSSÁRIO TÉCNICO

Codificação A

Tipo de codificação mecânica do conector M12 indicado para a interface do cabo. (Ref.: conexão do soquete: M12 reto, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de objetos e água, conforme as condições de instalação aplicáveis. (Ref.: IP 65, IP 67, IP 68 e IP 69K)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do cabo: PUR)

Raio mínimo de curvatura

Limite de curvatura informado para aplicação flexível; a instalação deve respeitar o valor especificado. (Ref.: mín. 10 x diâmetro do cabo)

Contatos banhados a ouro

Acabamento declarado para os contatos do conector. (Ref.: contatos: banhados a ouro)
