- Referência do fabricante: EVC683
- EAN: 4021179296298
- NCM do produto: 85444200
Destaques do Produto
Tipo de Conector
M12...mais
Saiba mais sobre: "EVC683 IFM - Cabo Conector Fêmea M12 Angular Barramento CAN 10m PUR IP69K"
Destaques do Produto
Tipo de Conector
M12 Angular
Comprimento
10 m
Aplicação
Barramento CAN
Grau de Proteção
IP69K
Terminação
120 Ω Integrada
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

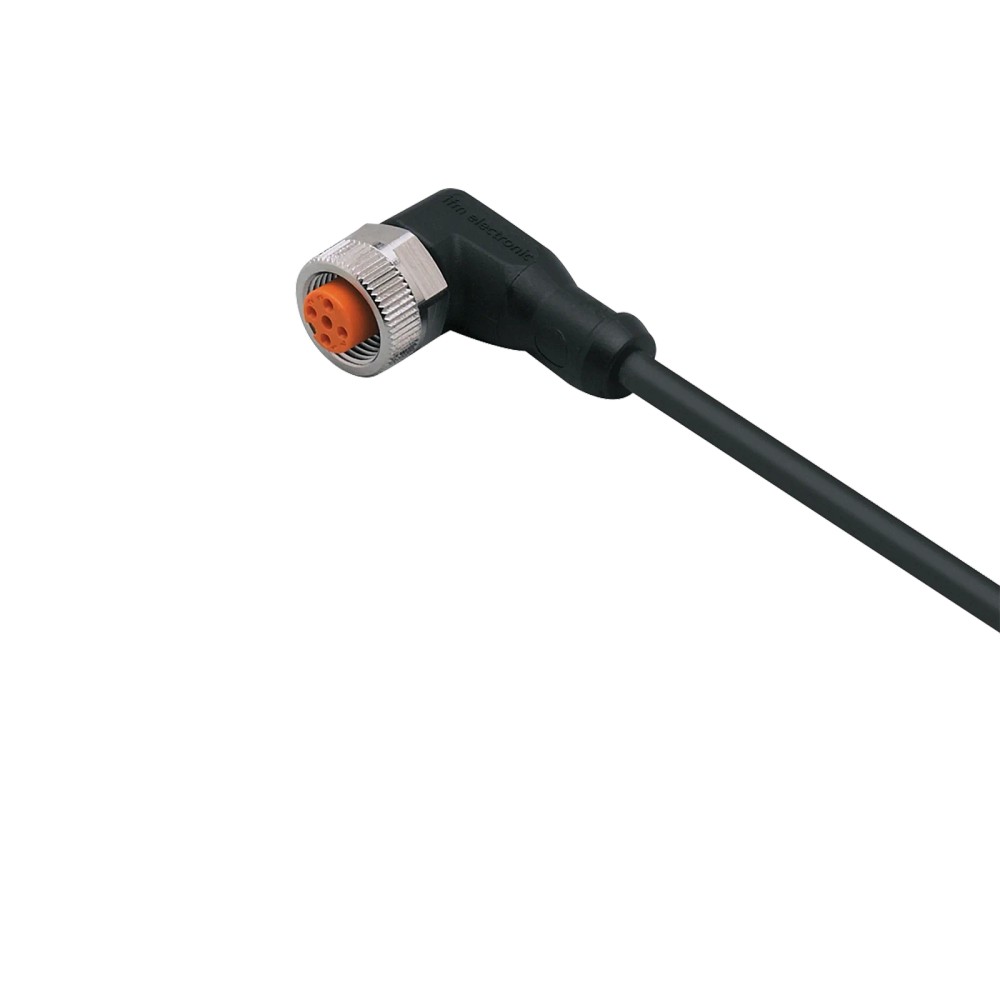

Sobre o EVC683 IFM - Cabo Conector Fêmea M12 Angular Barramento CAN 10m PUR IP69K
O EVC683 é um cabo de conexão de 10 metros com conector M12 angular, projetado para redes de comunicação CAN em ambientes industriais e aplicações móveis. Ele se destaca pela resistência de terminação de 120 Ω integrada e construção robusta em PUR, garantindo alta flexibilidade e durabilidade com grau de proteção IP69K. É a solução técnica ideal para finalizar linhas de barramento CAN com confiabilidade.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| SKU | EVC683 |
| Comprimento | 10 m |
| Material | PUR |
| Grau de proteção | IP65, IP67, IP68, IP69K |
| Tipo de Conector | M12 Angular |
| Resistência CAN | 120 Ω |
| Ciclos de Curvatura | > 5 milhões |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Redes de comunicação CAN em máquinas móveis.
- Ambientes industriais com necessidade de alta flexibilidade (ciclos de dobra).
- Aplicações que exigem grau de proteção IP69K (lavagem de alta pressão).
⚠ Considere outro se precisa de:
- Aplicações com tensões superiores a 32V DC.
- Ambientes com exposição a químicos que degradam poliuretano (PUR).
- Uso em sistemas que não utilizam barramento CAN (devido à resistência de 120 Ω integrada).
APLICAÇÕES E USO
- Redes de comunicação CAN Bus em máquinas móveis (ex: maquinário agrícola, construção).
- Ambientes industriais que exigem alta resistência mecânica e a fluidos (lavagem de alta pressão).
- Instalações onde é necessária a terminação de 120 Ω diretamente no ponto de conexão final.
COMO ESCOLHER
Antes de comprar o EVC683 IFM - Cabo Conector Fêmea M12 Angular Barramento CAN 10m PUR IP69K, verifique estes pontos:
Escolha este modelo se
Você precisa conectar um dispositivo ao final de uma rede CAN Bus e requer a resistência de terminação de 120 Ω inclusa no próprio conector.
Considere outra opção se
O comprimento de 10 metros não for adequado ou se o ponto de conexão não exigir a resistência de terminação integrada, optando por cabos sem a resistência para pontos intermediários da rede.
ESPECIFICAÇÕES TÉCNICAS
| Aplicação | ||
|---|---|---|
| Aplicação | Barramento CAN, aplicações móveis | Ambiente de operação ideal. |
| Resistência de terminação | 120 Ω | Integrada ao conector. |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | 32V DC | Limite máximo de operação. |
| Capacidade de carga | 4 A (fios 4+5: 0,05 A) | Corrente nominal. |
| Dados Mecânicos | ||
|---|---|---|
| Comprimento do cabo | 10 m | Comprimento total. |
| Grau de proteção | IP65, IP67, IP68, IP69K | Vedação contra sólidos e líquidos. |
| Ciclos de curvatura | > 5 milhões | Resistência à fadiga. |
COMPATIBILIDADE
Comunicação
• Barramento CAN
Conexões
Elétrica
5 pinos, condutores PUR, codificação A
Processo
M12 Angular
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Rede CAN - Extremidade da linha | ✓ | A resistência de terminação de 120 Ω integrada é adequada para finalização de barramento. |
| Rede CAN - Ponto intermediário | ✗ | A resistência integrada pode causar erros de terminação se usada em pontos intermediários. |
INSTALAÇÃO
Como instalar o EVC683 IFM - Cabo Conector Fêmea M12 Angular Barramento CAN 10m PUR IP69K
- Certifique-se de que o sistema de barramento CAN esteja desenergizado.
- Verifique a integridade do pino e do alojamento M12.
- Posicione o conector fêmea angular no dispositivo alvo.
- Enrosque o anel de bloqueio manualmente até sentir resistência.
- Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
- Realize o teste de continuidade na rede CAN para validar a terminação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Perda de sinal ou erro de comunicação intermitente. | Falha na vedação ou oxidação interna por aperto incorreto. | Verificar se o torque de 0,6-1,5 Nm foi respeitado e inspecionar a vedação FKM. |
| Rompimento do cabo ou curto-circuito. | Dano mecânico severo ao revestimento PUR por raio de curvatura excessivo. | Inspecionar visualmente o cabo em busca de dobras ou sinais de esmagamento. |
| Erros de barramento (Bus Off). | Configuração errada na rede CAN (ex: múltiplos resistores de 120 Ω). | Verificar a topologia da rede para confirmar se a resistência de 120 Ω é necessária no ponto de conexão. |
| Dano aos contatos ou componente interno. | Tensão superior a 32V aplicada. | Medir a tensão de operação no barramento. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é este cabo EVC683 e para que ele serve?
O EVC683 é um cabo de conexão com conector fêmea M12 angular, projetado especificamente para barramento CAN e aplicações móveis, equipado com uma resistência de terminação de 120 Ω integrada.
Este cabo já vem com resistência de terminação para rede CAN?
Sim, o conector possui resistência de terminação de 120 Ω integrada, essencial para o correto funcionamento da rede CAN.
Existe alguma restrição de uso para este cabo?
Este cabo não é indicado para aplicações submersas permanentes em profundidades superiores às especificadas pelo grau IP68/IP69K ou em ambientes com contato constante com substâncias não compatíveis com PUR e FKM.
Posso utilizar este cabo para qualquer tipo de sinal elétrico?
Este cabo foi projetado para comunicações em barramento CAN e não deve ser utilizado em aplicações que exijam níveis de tensão superiores a 32V DC.
Como diagnosticar falhas na comunicação utilizando este cabo?
Sintomas de falha de comunicação CAN, como perda de pacotes ou erros de rede, podem indicar falha na terminação. Verifique a continuidade da linha e a integridade da resistência interna de 120 Ω usando um multímetro.
O que verificar se o sinal oscila durante o movimento da máquina?
Se houver perda intermitente de sinal em máquinas móveis, verifique o raio de curvatura e se houve estresse excessivo por torção, que pode romper os condutores internos apesar da robustez do PUR.
Devo usar este modelo ou um cabo comum sem terminação?
A escolha entre este cabo (com terminação integrada) e um cabo comum sem terminação depende da topologia da rede; o EVC683 é otimizado para o final da linha de barramento CAN.
Qual a vantagem deste cabo em relação a conectores padrão?
Este cabo possui resistência de terminação integrada, o que elimina a necessidade de comprar e instalar um resistor de terminação separadamente, economizando espaço e tempo de montagem.
Qual o cuidado na instalação do conector M12?
Certifique-se de que o torque de aperto do conector M12 esteja entre 0,6 e 1,5 Nm para garantir a vedação IP69K e o contato elétrico adequado.
Qual a procedência deste cabo?
O produto é fornecido e entregue pela IFM ELECTRONIC LTDA, garantindo a procedência direta do fabricante.
GLOSSÁRIO TÉCNICO
CAN Bus
Protocolo de comunicação serial para dispositivos em ambientes automotivos e de automação industrial (Ref.: Aplicação).
Resistência de terminação
Resistor (120 Ω) instalado nas extremidades de uma rede CAN para evitar reflexão de sinal (Ref.: 120 Ω).
IP69K
Grau de proteção que assegura resistência contra limpeza com jato de água de alta pressão e alta temperatura (Ref.: Grau de proteção).
PUR (Poliuretano)
Material de revestimento do cabo que oferece alta resistência mecânica e flexibilidade (Ref.: Material PUR).
Torção (± 180 °/m)
Capacidade do cabo de suportar esforços de torção sem falha mecânica (Ref.: Esforço de torção).
