Cabo de Conexão Fêmea M12 IFM EVC646

Pré-visualizar: EVC646 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 10m PUR IP69K 4 Polos

EVC646 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 10m PUR IP69K 4 Polos

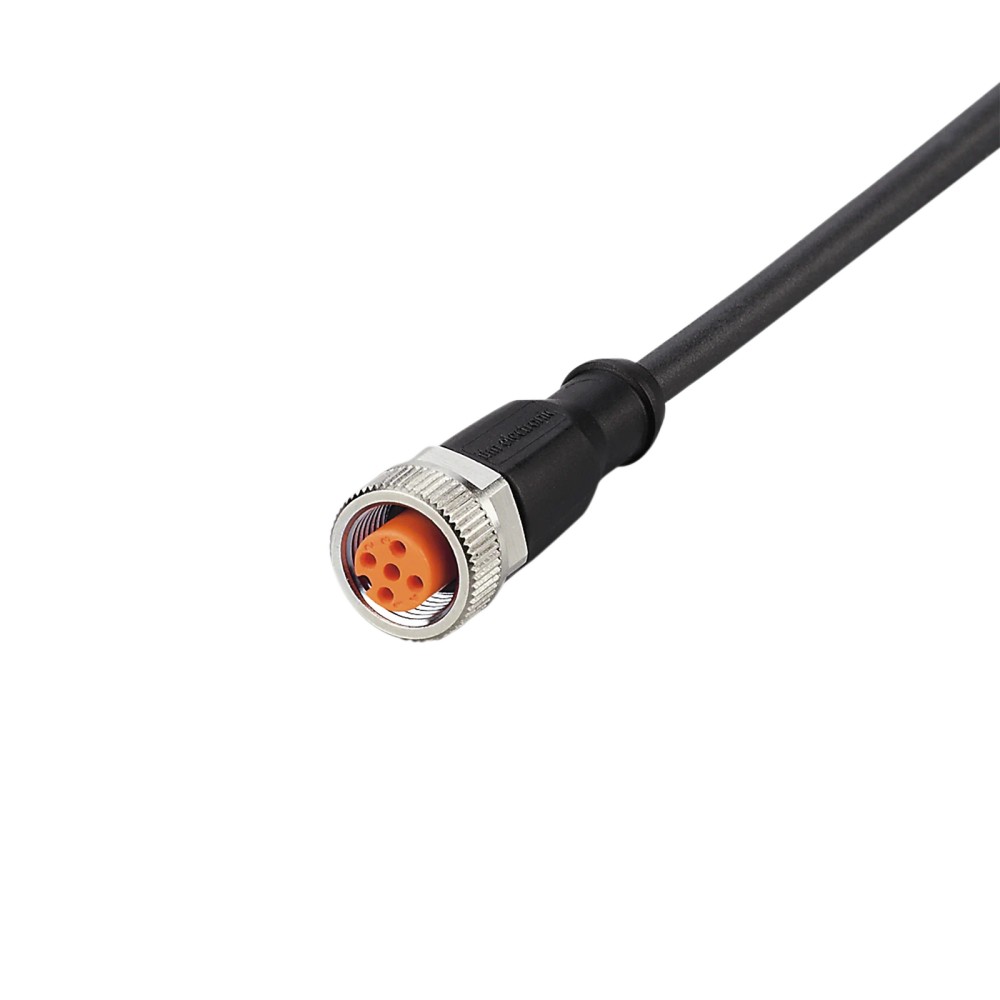

Imagem meramente ilustrativa

R$ 275,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC646
EAN: 4021179290975
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVC646 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 10m PUR IP69K 4 Polos"

Destaques do Produto

Comprimento

10 m

Conector

M12 fêmea reto, codificação A, 4 polos

Configuração elétrica indicada na ficha

PNP

Tensão de operação

10...36 V DC

Proteção declarada

IP65, IP67, IP68 e IP69K

Revestimento

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea M12 reto, 4 polos, 10 m, PUR, IP65/IP67/IP68/IP69K — IFM EVC646

O IFM EVC646 é um cabo de conexão industrial de 10 m com conector fêmea M12 reto e 4 polos. Foi especificado para aplicações de automação industrial e máquinas-ferramenta, incluindo ambientes com refrigerantes e lubrificantes. Possui revestimento PUR, contatos banhados a ouro e graus de proteção IP65, IP67, IP68 e IP69K. É isento de silicone e halogênio e inclui LEDs de indicação de status e operação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC646
Conector	Fêmea M12 reto, codificação A, 4 polos
Comprimento do cabo	10 m
Material do cabo	PUR; preto; Ø 4,3 mm
Condutores	4 × 0,34 mm²
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	10...36 V DC
Corrente por contato	4 A
Temperatura de operação	-25...90 °C; cULus: até 50 °C
Indicação visual	4 LEDs amarelos de status e 2 LEDs verdes de operação

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos com interface correspondente a M12 fêmea, codificação A, 4 polos e configuração elétrica compatível com a aplicação.
Instalações industriais que requerem cabo de 10 m e revestimento PUR.
Aplicações declaradas em automação industrial e máquinas-ferramenta com refrigerantes e lubrificantes.
Instalações que demandam os graus de proteção IP65, IP67, IP68 ou IP69K, respeitando as condições de montagem e uso especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir comprimento diferente de 10 m sem validar a necessidade de extensão ou outro cabo.
Não conectar sem confirmar correspondência entre codificação, número de polos, pinagem e requisitos elétricos do dispositivo; a ficha não identifica dispositivos específicos compatíveis.
Não exceder 10...36 V DC nem 4 A por contato.
Não aplicar fora da faixa de temperatura de -25...90 °C; para cULus, a ficha indica limite de até 50 °C.

APLICAÇÕES E USO

Aplicação declarada: conexão em sistemas de automação industrial que utilizem interface correspondente ao M12 fêmea reto, codificação A, 4 polos, e requisitos elétricos compatíveis.
Aplicação declarada: máquinas-ferramenta que utilizem refrigerantes e lubrificantes; a ficha também declara proteção IP65, IP67, IP68 e IP69K.
Em instalação móvel, a ficha informa mais de 5 milhões de ciclos de curvatura e velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; respeite também o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Possibilidade inferida: uso para interligar componentes com receptáculo M12 correspondente. A compatibilidade final depende da pinagem, da configuração PNP e dos limites elétricos do equipamento, que devem ser conferidos no datasheet.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M12 reto, 4 polos, 10 m, PUR, IP65/IP67/IP68/IP69K — IFM EVC646, verifique estes pontos:

Escolha o EVC646 quando

A instalação exigir cabo de 10 m, conector fêmea M12 reto de 4 polos com codificação A e condições elétricas dentro de 10...36 V DC e 4 A por contato. A ficha também declara aplicação em máquinas-ferramenta com refrigerantes e lubrificantes.

Avalie outra configuração quando

A interface requerida não for M12 fêmea reto, codificação A, 4 polos, ou quando o comprimento necessário diferir de 10 m. Confirme pinagem e configuração elétrica com o datasheet do dispositivo antes de substituir ou especificar outro cabo.

Verifique as condições de movimento

Para aplicações móveis, considere o raio mínimo de curvatura de 10 vezes o diâmetro do cabo, ciclos de curvatura superiores a 5 milhões e velocidade máxima declarada de 3,3 m/s nas condições de deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante informada na ficha.
Modelo e SKU	EVC646	Código do produto.
GTIN	4021179290975	Identificador comercial informado no anúncio.
Part number	ADOGH046MSS0010H04	Código de peça informado no conjunto de dados do catálogo.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do produto.
Aplicação declarada	Aplicações industriais e automação industrial; máquinas-ferramenta com refrigerantes e lubrificantes	Cenários de aplicação informados na ficha.

Conexão elétrica
Conector	1 × M12, reto, fêmea	Tipo e orientação da conexão declarados.
Codificação	A	Codificação mecânica declarada para o conector.
Contatos	4, banhados a ouro	Número de contatos e acabamento declarados.
Configuração elétrica	PNP	Configuração indicada nos dados básicos do anúncio; confirme a pinagem no datasheet.
Tensão de operação	10...36 V DC	Faixa de tensão de operação declarada.
Corrente por contato	4 A	Valor declarado por contato; não exceder.
Classe de proteção elétrica	II	Classe de proteção indicada na ficha.

Cabo e construção
Comprimento	10 m	Comprimento total informado para este modelo.
Material do cabo	PUR	Material do revestimento do cabo.
Cor e diâmetro	Preto; Ø 4,3 mm	Características dimensionais do cabo informadas na ficha.
Condutores	4 × 0,34 mm²; 42 × Ø 0,1 mm por condutor	Construção do cabo conforme especificação informada.
Isenção de silicone	Sim	Característica declarada.
Isenção de halogênio	Sim	Característica declarada.
Material do corpo do conector	TPU, preto transparente	Material declarado para o corpo do conector.
Material da porca de bloqueio	Latão, niquelado	Material e acabamento declarados.
Material da vedação	FKM	Material declarado para a vedação.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações declaradas; a proteção efetiva depende da montagem e das condições especificadas pelo fabricante.
Temperatura de operação	-25...90 °C	Faixa de operação declarada.
Limite de temperatura cULus	Até 50 °C	Condição específica indicada na ficha para cULus.

Movimento e flexibilidade
Raio mínimo de curvatura	10 × diâmetro do cabo	Raio mínimo declarado; para Ø 4,3 mm, aplicar a relação indicada pelo fabricante.
Ciclos de curvatura	> 5 milhões	Durabilidade declarada para ciclos de curvatura.
Esforço de torção	±180°/m	Valor de torção indicado na ficha.
Velocidade máxima de movimento	3,3 m/s	Aplicável ao deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², conforme ficha.

Indicação e elementos visuais
LEDs de status	4 × amarelo	Indicação de status de chaveamento declarada.
LEDs de operação	2 × verde	Indicação de operação declarada.

Montagem e dimensões
Dimensões do conector	15,5 × 15,5 × 45 mm	Dimensões informadas para o conjunto do conector.
Torque de aperto	0,6...1,5 Nm	Faixa de torque declarada para o aperto da conexão.
Peso	286,3 g	Peso informado no catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação; compatibilidade de protocolo não especificada.

• Conector declarado: M12 reto, codificação A, 4 contatos, fêmea.

• A configuração elétrica indicada no anúncio é PNP; confirme a pinagem com o datasheet do equipamento conectado.

Conexões

Elétrica Conector fêmea M12 reto, codificação A, 4 polos; tensão de operação de 10...36 V DC e corrente máxima declarada de 4 A por contato. A ficha do anúncio indica configuração elétrica PNP. Verifique a atribuição dos pinos e os requisitos elétricos do dispositivo antes da ligação.

Processo Não se aplica como conexão de processo: trata-se de um cabo elétrico com conector M12, não de uma conexão mecânica para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com receptáculo M12 macho, codificação A, 4 polos e requisitos elétricos compatíveis	✓	A interface declarada do cabo é fêmea M12 reto, codificação A, com 4 contatos; a pinagem e a configuração elétrica do dispositivo ainda devem ser confirmadas.
Aplicação dentro de 10...36 V DC e até 4 A por contato	✓	Esses são os limites elétricos declarados na ficha.
Aplicação que exige conector diferente, codificação diferente ou número de polos diferente	✗	A ficha declara exclusivamente conector fêmea M12 reto, codificação A, 4 polos.
Aplicação que exige comprimento de cabo diferente de 10 m	✗	O comprimento informado para este modelo é 10 m; a adequação de uma extensão ou outra variante deve ser verificada separadamente.
Aplicação com refrigerantes e lubrificantes em máquinas-ferramenta	✓	Esse cenário é indicado na descrição do produto; respeite os limites de montagem, temperatura e proteção declarados.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M12 reto, 4 polos, 10 m, PUR, IP65/IP67/IP68/IP69K — IFM EVC646

Confirme que o receptáculo do dispositivo é M12 macho, codificação A, 4 polos, e que a pinagem corresponde ao datasheet do equipamento.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Verifique o percurso e reserve comprimento suficiente para os 10 m fornecidos, sem tração excessiva no cabo.
Instale evitando dobras abaixo do raio mínimo de 10 vezes o diâmetro do cabo e respeite os limites de movimento declarados para aplicações móveis.
Acople o conector alinhando corretamente as interfaces; aperte dentro da faixa de torque declarada de 0,6...1,5 Nm.
Após a montagem, confira a fixação, a vedação, a tensão e a corrente previstas; energize e verifique as indicações LED de status e operação.

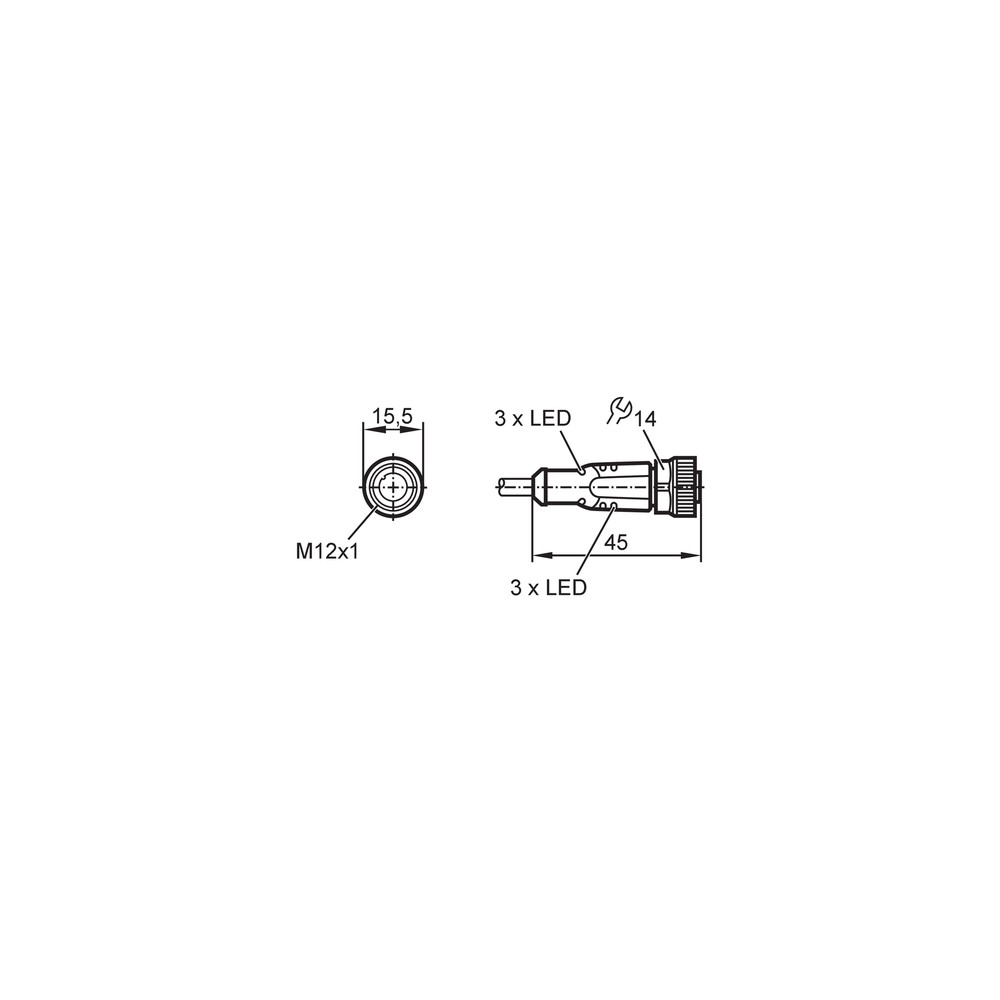

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não apresenta sinal ou não opera.	Conector não totalmente acoplado, pinagem incompatível ou circuito sem alimentação dentro da faixa especificada.	Desenergize o circuito, confira o acoplamento e a pinagem no datasheet do dispositivo; depois verifique se a alimentação está entre 10 e 36 V DC.
Falhas intermitentes durante a movimentação do cabo.	Curvatura abaixo do raio mínimo, tração ou movimento além das condições declaradas.	Inspecione o percurso e meça o raio de curvatura; compare também o movimento com os limites de velocidade, aceleração e ciclos informados.
Perda de sinal após exposição a fluido ou lavagem.	Vedação ou acoplamento inadequado, dano no conector ou uso fora das condições de proteção aplicáveis.	Verifique o assentamento do conector, a vedação e sinais de dano; confirme se a instalação atende às condições de montagem do fabricante.
Aquecimento ou interrupção no circuito conectado.	Corrente por contato acima de 4 A, tensão fora da faixa de 10...36 V DC ou conexão elétrica incorreta.	Meça tensão e corrente sob carga e confirme a pinagem; compare os resultados com os limites declarados.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVC646 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC646 e para que serve?

É um cabo de conexão industrial com conector fêmea M12 reto, codificação A e 4 polos. A ficha o destina a aplicações de automação industrial e máquinas-ferramenta, inclusive com refrigerantes e lubrificantes.

O que acompanha o produto?

A ficha identifica o produto como um cabo de conexão fêmea M12 EVC646. Não informa acessórios adicionais inclusos.

Ele funciona com qualquer dispositivo M12?

Não é possível confirmar compatibilidade apenas pelo formato M12. O dispositivo deve corresponder à codificação A e aos 4 polos, e a pinagem, a configuração elétrica PNP e os limites elétricos precisam ser verificados.

Este cabo serve para protocolos de comunicação específicos?

A ficha não declara protocolo de comunicação. Verifique no datasheet do dispositivo se a interface elétrica e a pinagem atendem à aplicação.

Posso usar este cabo em uma aplicação que exige outro número de polos?

A ficha especifica 4 polos. Para equipamentos que exijam outra quantidade de contatos, selecione uma conexão cuja configuração corresponda ao equipamento.

Posso usar o EVC646 em temperatura acima de 90 °C?

Não: a faixa declarada é de -25 a 90 °C. Para cULus, a ficha indica limite de até 50 °C.

O equipamento conectado não liga; devo trocar o cabo?

Não necessariamente. Antes de trocar, confirme o acoplamento, a pinagem e a alimentação de 10...36 V DC; verifique também se os requisitos do dispositivo correspondem à configuração indicada.

O sinal falha quando o cabo se movimenta; o que devo verificar?

Inspecione danos, tração e curvaturas abaixo do raio mínimo de 10 vezes o diâmetro do cabo. Compare o movimento da instalação com os limites de velocidade e aceleração declarados.

Devo comprar este modelo ou procurar outro cabo M12?

Escolha o EVC646 se a aplicação exigir 10 m, M12 fêmea reto, codificação A e 4 polos, com requisitos elétricos compatíveis. Procure outra configuração se comprimento, interface ou pinagem requeridos forem diferentes.

Como devo apertar o conector durante a instalação?

A ficha informa torque de aperto de 0,6...1,5 Nm. Alinhe o conector antes de apertar e consulte o datasheet para confirmar as instruções de montagem aplicáveis.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico do conector M12 indicado para identificar a configuração da interface; deve corresponder ao receptáculo do dispositivo. (Ref.: codificação A)

PUR

Poliuretano, material declarado para o revestimento do cabo. (Ref.: material do cabo: PUR)

PNP

Configuração elétrica indicada na ficha do produto; a compatibilidade depende da pinagem e da entrada do dispositivo conectado. (Ref.: configuração elétrica: PNP)

Grau de proteção IP

Classificação declarada para proteção do invólucro sob condições específicas de ensaio e montagem. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Limite de curvatura indicado para instalação do cabo; não deve ser interpretado como diâmetro mínimo. (Ref.: mínimo 10 × diâmetro do cabo)
