Cabo Conexão Fêmea M12 IFM EVC644 2m

Pré-visualizar: EVC644 IFM - Cabo Conexão Fêmea M12 Automação Industrial 2m PUR IP69K

EVC644 IFM - Cabo Conexão Fêmea M12 Automação Industrial 2m PUR IP69K

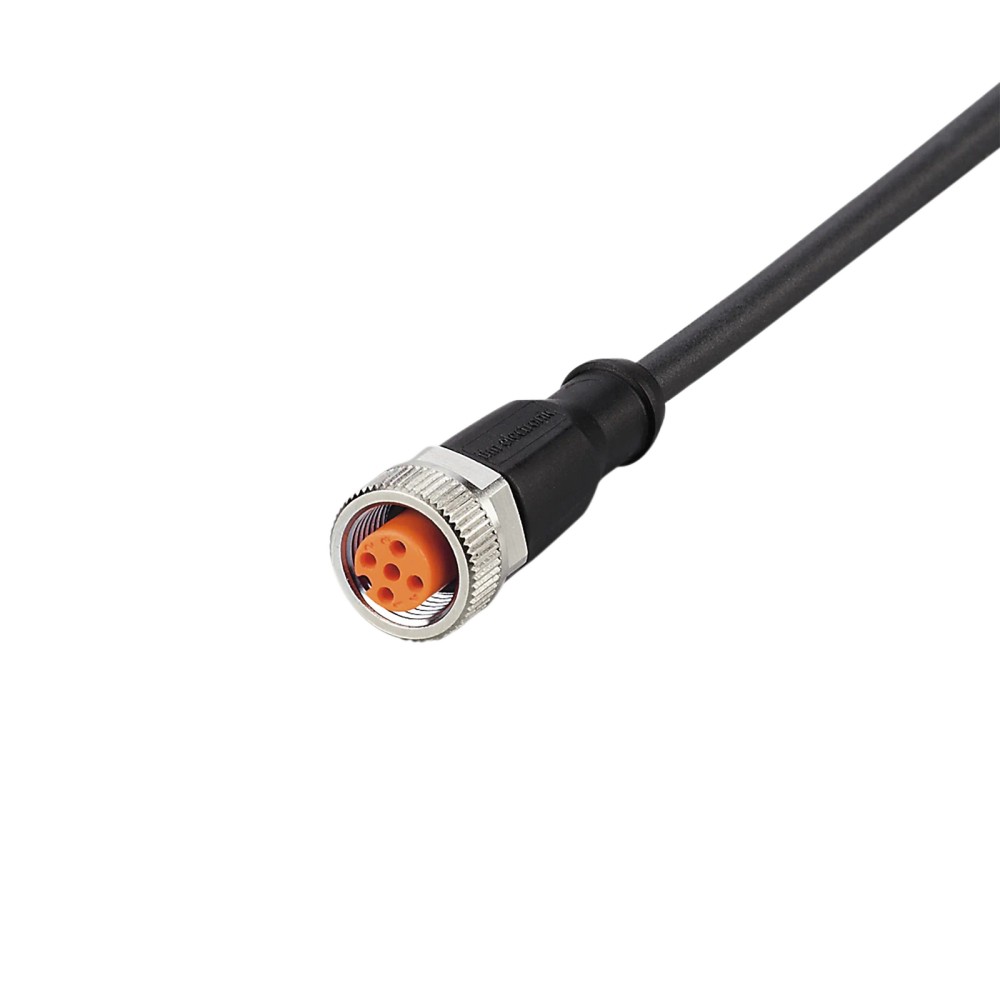

Imagem meramente ilustrativa

R$ 201,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC644
EAN: 4021179290951
NCM do produto: 85444200

Destaques do Produto Conector M12 fêmea,...mais

Fechar menu

Saiba mais sobre: "EVC644 IFM - Cabo Conexão Fêmea M12 Automação Industrial 2m PUR IP69K"

Destaques do Produto

Conector

M12 fêmea, reto, codificação A, 4 contatos

Comprimento

2 m

Material do cabo

PUR

Proteção declarada

IP65, IP67, IP68 e IP69K

Limites elétricos

PNP; 10...36 V DC; corrente máxima de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea M12 IFM EVC644, 2 m, PUR, IP69K

O IFM EVC644 é um cabo de conexão com conector fêmea M12 reto de 4 contatos, destinado à conexão de componentes em aplicações industriais. Possui cabo de 2 m com revestimento PUR e proteção especificada como IP65, IP67, IP68 e IP69K. Seus contatos são banhados a ouro; o cabo é indicado para aplicações com dobras e deslocamentos conforme os limites declarados pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC644
Tipo de conector	Fêmea M12 reto, codificação A
Contatos	4, banhados a ouro
Comprimento do cabo	2 m
Revestimento do cabo	PUR, preto, Ø 4,3 mm
Condutores	4 x 0,34 mm²
Grau de proteção informado	IP65, IP67, IP68 e IP69K
Corrente máxima	4 A
Faixa de temperatura	-25...90 °C; cULus: até 50 °C
Conexão elétrica	PNP; 10...36 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes industriais que utilizem interface M12 fêmea, reta, com codificação A e 4 contatos, após confirmar pinagem e requisitos elétricos do equipamento.
Aplicações industriais e de automação, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme a descrição do produto.
Instalações que exijam cabo de 2 m, revestimento PUR e os graus de proteção declarados, respeitando as condições de montagem do fabricante.

⚠ Considere outro se precisa de:

Não selecionar sem confirmar que o conector do dispositivo parceiro é M12 macho, reto ou mecanicamente adequado, codificação A e com pinagem compatível.
Não exceder 4 A, a faixa de 10...36 V DC nem a faixa de temperatura declarada; para uso cULus, o limite indicado é até 50 °C.
Não presumir adequação a protocolos, pinagens ou funções diferentes de PNP sem confirmar a documentação do dispositivo conectado.

APLICAÇÕES E USO

Aplicação declarada: conexão em sistemas de automação industrial, respeitando os requisitos de interface e os limites elétricos especificados.
Aplicação declarada: uso em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes; a adequação depende da montagem e das condições de exposição compatíveis com os graus de proteção informados.
Para aplicações com movimento, respeitar a velocidade máxima declarada de 3,3 m/s somente na condição de deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², além do raio mínimo indicado para aplicação flexível.
Possibilidade condicionada: conexão de outros dispositivos com interface M12 A de 4 contatos; validar pinagem, função elétrica e corrente no datasheet e na documentação dos equipamentos envolvidos.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M12 IFM EVC644, 2 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC644 quando

A instalação exigir cabo de 2 m com conector fêmea M12 reto, codificação A, 4 contatos e aplicação elétrica compatível com PNP, 10...36 V DC e corrente de até 4 A.

Confirme antes de instalar

Compare a interface mecânica, a codificação, a pinagem e os requisitos elétricos dos dois equipamentos. A ficha não identifica protocolos de comunicação nem define a pinagem por número de contato.

Procure outra configuração quando

O comprimento, o tipo ou a orientação do conector, a codificação, o número de contatos ou os limites elétricos necessários forem diferentes dos especificados para este modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do produto informada na ficha.
Modelo	EVC644	Código do produto.
Part number	ADOGH046MSS0002H04	Identificação do componente no conjunto de dados do catálogo.
Marca	ifm / IFM electronic	Fabricante informado.
GTIN	4021179290951	Identificação comercial informada.
Aplicações declaradas	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários descritos na ficha do produto.

Dados elétricos
Função elétrica	PNP	Função informada; verificar a pinagem e os requisitos do equipamento conectado.
Tensão DC	10...36 V	Faixa máxima declarada para alimentação em corrente contínua.
Corrente máxima	4 A	Limite máximo informado; não exceder.
Classe de proteção	II	Classificação elétrica informada na ficha.

Conexão e condutores
Conector	1 x M12, reto, codificação A	Interface de conexão; verificar correspondência mecânica com o dispositivo parceiro.
Tipo de conector	Fêmea	Tipo informado nos dados básicos do anúncio.
Contatos	4, dourados	Quantidade e acabamento dos contatos informados.
Cabo	2 m, PUR, sem halogênio, preto, Ø 4,3 mm	Especificação do cabo fornecida na ficha.
Seção e composição dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção do cabo declarada.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada; consultar o esquema do fabricante para a pinagem.
Material do corpo do conector	TPU, preto transparente	Material declarado para o corpo da conexão.
Material do invólucro	TPU	Material informado para o invólucro.
Material da porca de bloqueio	Latão, niquelado	Material declarado para o bloqueio do conector.
Material da vedação	FKM	Material declarado para a vedação.

Condições ambientais e proteção
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações informadas; o resultado depende da montagem correta e das condições especificadas pelo fabricante.
Faixa de temperatura	-25...90 °C; cULus: até 50 °C	Limites de temperatura declarados; observar o limite específico para cULus.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.

Dados mecânicos e movimento

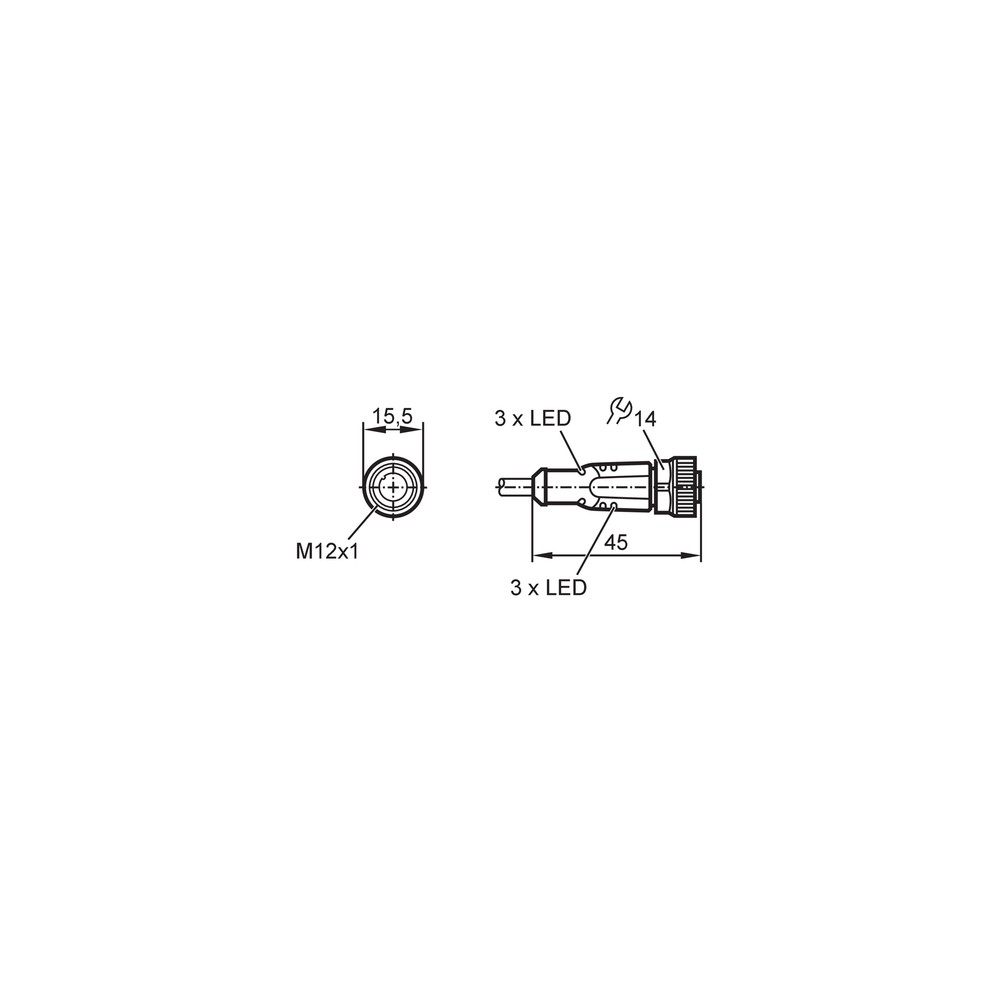

Dimensões do conector	15,5 x 15,5 x 45 mm	Dimensões informadas para consulta de espaço de montagem.
Torque de aperto	0,6...1,5 Nm	Faixa declarada para o aperto da conexão.
Esforço de torção	±180 °/m	Valor informado na ficha para torção.
Ciclos de curvatura	> 5 milhões	Desempenho declarado para ciclos de curvatura; considerar as condições de ensaio do fabricante.
Raio de flexão	Mínimo de 10 x o diâmetro do cabo em aplicação flexível	Limite declarado para instalação flexível; não aplicar como raio de curvatura universal sem considerar a condição de montagem.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento declarada; os valores dependem conjuntamente do percurso e da aceleração indicados.

Dados adicionais
Peso	84,2 g	Valor informado no conjunto de dados do catálogo.
Quantidade na embalagem	1 peça	Quantidade declarada por embalagem.
Acessórios incluídos	Não especificados	A ficha não informa acessórios fornecidos à parte.

COMPATIBILIDADE

Comunicação

• A ficha informa função elétrica PNP, mas não especifica protocolo de comunicação. Não presumir compatibilidade com um protocolo específico.

Conexões

Elétrica Conector fêmea M12 reto, codificação A, 4 contatos dourados. Cabo com 4 x 0,34 mm²; função elétrica PNP; tensão DC de 10...36 V e corrente máxima de 4 A. Confirmar pinagem no datasheet e no equipamento conectado.

Processo Conexão elétrica por conector M12; não há conexão de processo fluídico especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 macho, codificação A, 4 contatos e requisitos elétricos compatíveis	✓	A compatibilidade depende também da pinagem e da função elétrica do dispositivo, que devem ser verificadas antes da ligação.
Instalação que exige cabo de 2 m e revestimento PUR	✓	Essas características constam nos dados do produto; confirmar se o comprimento atende ao percurso real.
Circuito que excede 4 A ou opera fora de 10...36 V DC	✗	Os requisitos ultrapassam os limites elétricos informados para o cabo.
Uso cULus acima de 50 °C	✗	A ficha limita a faixa indicada para cULus a até 50 °C.
Integração que exige protocolo de comunicação determinado	✗	A ficha não declara protocolo; a compatibilidade não pode ser confirmada sem documentação específica.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M12 IFM EVC644, 2 m, PUR, IP69K

Confirme que o equipamento a conectar utiliza interface M12 macho compatível, codificação A e 4 contatos.
Verifique no datasheet e na documentação do equipamento a pinagem e a função elétrica antes de energizar; as cores dos fios, isoladamente, não definem a pinagem.
Confirme que tensão, corrente e temperatura de operação permanecem dentro dos limites declarados para o cabo.
Planeje o percurso de 2 m sem tracionar ou torcer o cabo além das condições especificadas; em aplicação flexível, respeite o raio mínimo informado pelo fabricante.
Alinhe os conectores antes de acoplar e aperte a conexão dentro da faixa de torque especificada.
Após a montagem, inspecione o acoplamento, a vedação e o roteamento do cabo; confira a operação do circuito antes de colocar o conjunto em serviço.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal PNP.	Pinagem incompatível, conexão incorretamente acoplada ou função elétrica do dispositivo incompatível.	Compare a pinagem do datasheet do cabo com a documentação do equipamento e verifique continuidade e conexão desenergizada antes de energizar.
Há interrupções de sinal durante o movimento do cabo.	Raio de flexão ou condições de movimentação fora dos limites declarados, ou dano no cabo ou nos contatos.	Inspecione o percurso, verifique o raio mínimo para aplicação flexível e teste continuidade enquanto movimenta o cabo dentro das condições permitidas.
Há entrada de umidade na conexão montada.	Acoplamento incompleto, vedação danificada ou montagem fora das condições necessárias para obter a proteção declarada.	Desenergize o circuito e verifique o acoplamento, a vedação FKM e o estado das superfícies de contato; confirme o procedimento de montagem no datasheet.
O cabo ou a conexão apresenta aquecimento em operação.	Corrente acima do limite informado, contato deficiente ou condições de instalação inadequadas.	Meça a corrente do circuito, compare com o limite de 4 A e inspecione o acoplamento e os contatos com o circuito desenergizado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC644, PT-BR (Datasheet) Desenho em escala IFM EVC644 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC644 e para que serve?

É um cabo de conexão com conector fêmea M12 reto, destinado a conectar componentes em aplicações industriais. A ficha especifica cabo de 2 m, 4 contatos e função elétrica PNP.

Com quais conectores e requisitos elétricos devo conferir a compatibilidade?

Confira se o dispositivo parceiro tem conexão M12 macho compatível, codificação A e 4 contatos, além de pinagem adequada. A ficha informa 10...36 V DC e corrente máxima de 4 A, mas não identifica um protocolo de comunicação.

O produto inclui algum acessório ou equipamento adicional?

A ficha informa uma peça por embalagem e não especifica acessórios adicionais. O produto descrito é o cabo de conexão.

Este cabo serve para tensões acima de 36 V DC ou correntes acima de 4 A?

Não: os limites informados são 10...36 V DC e corrente máxima de 4 A. Não use esses valores como autorização para exceder os limites do dispositivo conectado.

Posso usar este cabo em cULus acima de 50 °C?

A ficha indica até 50 °C para cULus, portanto não confirme essa aplicação acima desse limite com base nos dados disponíveis. A faixa geral declarada é -25...90 °C.

O sinal não chega ao equipamento; o que verifico antes de trocar o cabo?

Verifique primeiro o acoplamento e compare a pinagem com a documentação do equipamento. Confirme também continuidade dos condutores e compatibilidade da função elétrica PNP.

O sinal falha quando a máquina movimenta o cabo; qual pode ser a causa?

Uma causa possível é o percurso de flexão ou movimento fora das condições especificadas, ou dano nos condutores. Inspecione o cabo e confira o raio mínimo e as condições de movimento declaradas.

Escolho este cabo ou outro comprimento ou tipo de conector?

Escolha o EVC644 se 2 m, conector fêmea M12 reto codificação A e 4 contatos atenderem à instalação. Se o percurso exigir outro comprimento ou a máquina precisar de outra interface, selecione uma configuração correspondente.

Como devo instalar e apertar o conector?

Alinhe os conectores antes do acoplamento e aplique torque entre 0,6 e 1,5 Nm. Confirme a pinagem e os limites elétricos na documentação antes de energizar.

O que devo observar para evitar danos ao cabo em uma aplicação flexível?

Respeite o raio mínimo de 10 vezes o diâmetro do cabo indicado para aplicação flexível e as condições de movimento declaradas. Evite torção ou tração fora das especificações do fabricante.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de codificação mecânica indicado para a interface M12; confirme que corresponde ao conector do equipamento parceiro. (Ref.: conexão M12, codificação A)

PNP

Função elétrica declarada para o cabo; a compatibilidade depende da pinagem e do circuito do dispositivo conectado. (Ref.: função elétrica PNP)

PUR

Material especificado para o revestimento do cabo. (Ref.: cabo de 2 m, PUR)

Grau de proteção IP

Classificação de proteção declarada para o produto, cuja aplicação depende da montagem e das condições especificadas. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de flexão

Limite geométrico informado para o cabo em aplicação flexível, expresso como múltiplo do diâmetro. (Ref.: mínimo de 10 x o diâmetro do cabo)
