Cabo de Conexão Fêmea M12 IFM EVC629 20m Blindado

Pré-visualizar: EVC629 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 20m Blindado PUR

EVC629 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 20m Blindado PUR

Imagem meramente ilustrativa

R$ 678,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC629
EAN: 4021179288316
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVC629 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 20m Blindado PUR"

Destaques do Produto

Comprimento

20 m

Conector

M12 fêmea, reto, codificação A, 5 contatos

Tensão máxima declarada

< 30 V AC / < 36 V DC

Corrente

4 A; 3 A conforme UL

Cabo

Blindado, PUR, Ø 4,9 mm

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão Fêmea M12 ifm EVC629, 20 m, blindado, PUR

O ifm EVC629 é um cabo de conexão industrial com conector fêmea M12 reto, destinado à ligação de componentes de automação. Possui 20 m de comprimento, cabo blindado com revestimento PUR e cinco contatos banhados a ouro. Opera com tensão inferior a 30 V AC ou 36 V DC e tem graus de proteção IP65, IP67, IP68 e IP69K, conforme as condições de instalação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC629
Conector	Fêmea M12, reto, codificação A, 5 contatos
Comprimento do cabo	20 m
Especificação do cabo	PUR, blindado, preto, Ø 4,9 mm; 5 x 0,25 mm²
Tensão de operação	< 30 V AC / < 36 V DC
Capacidade de corrente	4 A; 3 A conforme UL
Grau de proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	-25...90 °C; cULus: até 75 °C
Características dos contatos	5 contatos banhados a ouro
Material do revestimento	PUR; sem silicone e sem halogênio

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes de automação industrial que utilizem interface M12 fêmea, reta, codificação A e 5 contatos, respeitados os limites elétricos especificados.
Aplicações industriais e máquinas-ferramenta, inclusive em ambientes com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha.
Instalações que necessitem de cabo de 20 m blindado, com revestimento PUR e tolerância a flexões e deslocamentos.

⚠ Considere outro se precisa de:

Aplicações cuja tensão exceda os limites declarados: menos de 30 V AC ou menos de 36 V DC.
Circuitos que excedam 4 A, ou 3 A nas condições UL especificadas.
Conexões que exijam outro gênero de conector, outra codificação ou número de contatos; a ficha identifica conector M12 fêmea, reto, codificação A, com 5 contatos.

APLICAÇÕES E USO

Uso em conexões de automação industrial, conforme a aplicação indicada na ficha; confirme a pinagem e os sinais dos dispositivos interligados antes da energização.
Aplicação indicada em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes. A adequação depende da montagem e das condições ambientais efetivas.
Em instalação móvel, a ficha informa velocidade máxima de 3,3 m/s sob deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; respeite também o raio mínimo de flexão especificado.
A ficha declara graus de proteção IP65, IP67, IP68 e IP69K. A seleção do grau aplicável depende das condições de instalação e exposição; não se deve presumir proteção em qualquer montagem.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea M12 ifm EVC629, 20 m, blindado, PUR, verifique estes pontos:

Escolha o EVC629 quando

A instalação exigir cabo de conexão de 20 m com conector M12 fêmea reto, codificação A e 5 contatos, e operar dentro dos limites de tensão e corrente declarados.

Considere outra configuração quando

O equipamento exigir comprimento diferente, conector de outro gênero ou geometria, codificação ou número de contatos diferente. Confirme também tensão, corrente e condições de instalação do circuito antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / ifm electronic	Identificação informada no anúncio e nos dados do produto.
Modelo e SKU	EVC629	Código de identificação do produto.
Part number do catálogo	ADOGH050MSS0020C05	Código de catálogo informado na base complementar.
GTIN	4021179288316	Identificador comercial informado no anúncio.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	772 g	Massa informada nos dados do produto.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Aplicação
Aplicação indicada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários explicitamente indicados na ficha do produto.

Dados elétricos e conexão
Tensão de operação	< 30 V AC / < 36 V DC	Limites de tensão informados pelo fabricante.
Capacidade de carga total	4 A	Capacidade de corrente total declarada.
Capacidade de corrente total UL	3 A	Valor informado para a condição UL.

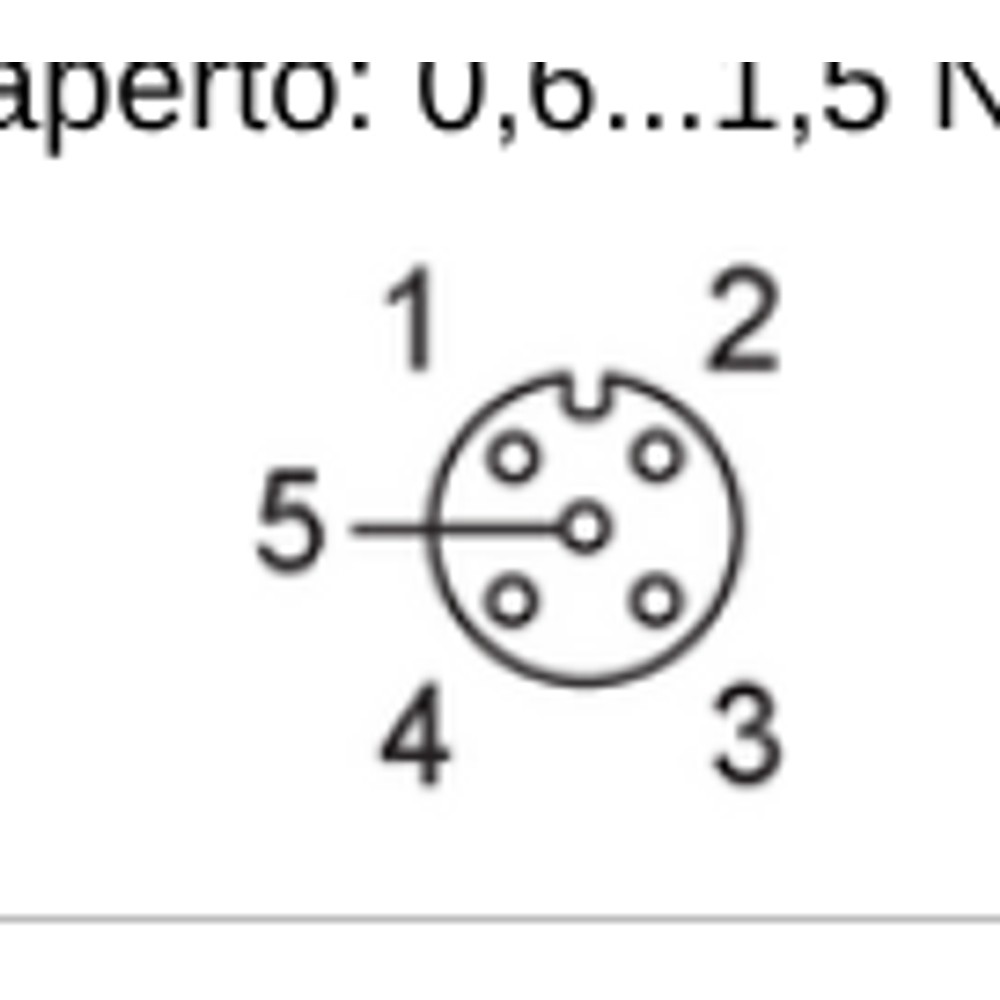

Conexão elétrica	1 x M12 fêmea, reto, codificação A	Tipo e configuração do soquete.
Contatos	5, banhados a ouro	Número e acabamento dos contatos do conector.
Corpo do conector	TPU, laranja	Material e cor indicados para o corpo do soquete.
Material do bloqueio	Latão, niquelado	Material indicado para o mecanismo de bloqueio.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque declarada para o conector.
Blindagem no conector	Blindagem não aplicada	A ficha especifica cabo blindado e informa que a blindagem não é aplicada no conector.
Classe de proteção elétrica	III	Classe de proteção declarada.

Construção do cabo
Comprimento	20 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material da cobertura do cabo.
Especificação	Preto, Ø 4,9 mm, blindado; 5 x 0,25 mm² (32 x Ø 0,1 mm)	Construção e composição declaradas para o cabo.
Sem silicone	Sim	Característica indicada na ficha.
Sem halogênio	Sim	Característica indicada na ficha.
Tolerância a flexões e deslocamentos	Indicada pelo fabricante	Característica especial declarada para o cabo.
Ciclos de curvatura	≥ 2 milhões	Quantidade declarada na ficha para ciclos de curvatura.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro do cabo de 4,9 mm.
Esforço de torção	± 180 °/m	Valor de torção especificado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite declarado sob as condições de deslocamento e aceleração informadas.

Materiais do conector
Material do invólucro	TPU	Material declarado para o invólucro do conector.
Material da porca / bloqueio	Latão, niquelado	Material indicado para o componente de bloqueio.
Material da vedação	FKM	Material declarado para a vedação.
Dimensões do conector	15,5 x 15,5 x 45 mm	Dimensões informadas na ficha; não representam as dimensões do cabo inteiro.

Condições ambientais e proteção
Graus de proteção	IP65, IP67, IP68, IP69K	Classificações indicadas na ficha; a proteção efetiva depende da montagem e das condições de uso.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente declarada.
Temperatura ambiente cULus	Até 75 °C	Limite indicado na ficha para condição cULus.

COMPATIBILIDADE

Comunicação

• Cabo de conexão; não há protocolo de comunicação especificado na ficha.

• A interface documentada é um conector M12 fêmea reto, codificação A, com 5 contatos. A compatibilidade elétrica depende da pinagem e dos sinais do dispositivo conectado, não detalhados aqui.

Conexões

Elétrica Soquete M12 fêmea, reto, codificação A, 5 contatos banhados a ouro; tensão de operação < 30 V AC / < 36 V DC; capacidade de carga total 4 A e capacidade de corrente total UL 3 A. Cabo blindado; a ficha informa que a blindagem não é aplicada no conector.

Processo Não se aplica: trata-se de cabo de conexão elétrica, sem conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector M12 macho, reto ou compatível mecanicamente, codificação A e 5 contatos, com sinais e limites elétricos correspondentes.	✓	O cabo possui soquete M12 fêmea reto, codificação A e 5 contatos. Verifique a pinagem do equipamento, pois ela não está detalhada na ficha.
Circuito com tensão inferior a 30 V AC ou 36 V DC e corrente dentro do limite aplicável.	✓	Esses são os limites de tensão declarados; a capacidade é 4 A, reduzida a 3 A conforme UL.
Conexão que exige protocolo ou pinagem específica não informada na ficha.	✗	A ficha não declara protocolo nem fornece aqui a atribuição dos sinais por pino; confirme a documentação do dispositivo antes de conectar.
Uso com tensão ou corrente acima dos limites declarados.	✗	A tensão e a capacidade de corrente ultrapassariam os valores informados para o cabo.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea M12 ifm EVC629, 20 m, blindado, PUR

Confirme que o dispositivo correspondente utiliza conexão M12 compatível mecanicamente, codificação A e 5 contatos.

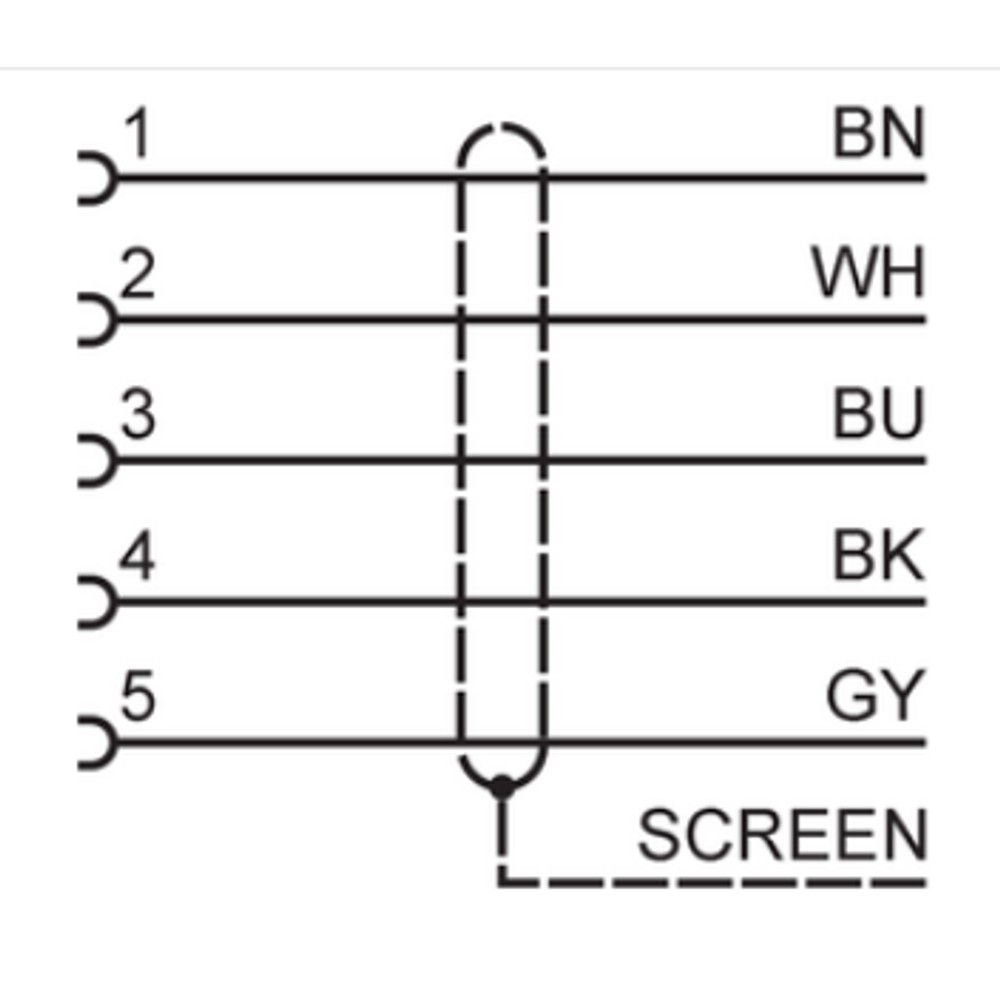

Verifique a pinagem e a função elétrica de cada contato nos documentos dos equipamentos conectados; não deduza a atribuição dos pinos apenas pela quantidade de contatos.
Desenergize o circuito e confirme que tensão e corrente previstas não excedem os limites indicados para o cabo.
Planeje o percurso sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo durante a aplicação flexível.
Acople o conector alinhando as partes e aperte dentro da faixa de torque indicada de 0,6...1,5 Nm.
Após a montagem, inspecione o acoplamento, o encaminhamento do cabo e as condições de vedação necessárias ao grau de proteção requerido.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não comunica ou não funciona após a instalação.	Pinagem ou atribuição de sinais incompatível entre os equipamentos, ou conexão M12 não correspondente.	Compare a pinagem nos documentos dos dois dispositivos e confirme gênero, codificação e número de contatos antes de substituir o cabo.
Interrupção intermitente do sinal durante movimento do cabo.	Flexão ou torção fora das condições declaradas, dano mecânico ou conexão do conector sem aperto adequado.	Inspecione o percurso e o conector; confirme o raio mínimo de flexão e que a aplicação móvel respeita os limites especificados.
Aquecimento ou falha no circuito conectado.	Corrente ou tensão acima dos limites declarados para o cabo, incluindo o limite UL aplicável.	Meça a tensão e a corrente do circuito e compare-as com os limites de 4 A, 3 A conforme UL, < 30 V AC e < 36 V DC.
Umidade ou contaminação observada na conexão.	Acoplamento incompleto, vedação danificada ou montagem em condições que não atendem ao grau de proteção requerido.	Verifique o assentamento do conector, a vedação e o estado dos componentes; confira as condições de instalação previstas para a classificação IP necessária.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC629, português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm EVC629 e com quais equipamentos ele pode ser usado?

É um cabo de conexão de 20 m com conector M12 fêmea reto, codificação A e 5 contatos. Pode ser considerado para equipamentos com conexão correspondente, desde que a pinagem e os limites elétricos também sejam compatíveis.

O que acompanha a compra?

A ficha informa uma peça por embalagem: o cabo de conexão EVC629. Não há acessórios adicionais listados.

Este cabo funciona em qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: o EVC629 tem conector fêmea reto, codificação A e 5 contatos. Confira também a pinagem e a configuração elétrica do dispositivo.

Posso usar o EVC629 em um circuito acima de 36 V DC ou 30 V AC?

Não; a ficha especifica tensão de operação inferior a 36 V DC e inferior a 30 V AC. Não selecione este cabo para circuitos que excedam esses limites.

Serve para uma conexão que exige M12 macho, outra codificação ou outro número de contatos?

A ficha identifica o EVC629 como conector fêmea M12 reto, codificação A, com 5 contatos. Para uma interface diferente, selecione uma configuração de cabo correspondente, sem presumir compatibilidade mecânica ou elétrica.

O sinal falha de forma intermitente; preciso trocar o cabo?

Não necessariamente: primeiro inspecione o acoplamento, o percurso do cabo e sinais de dano por flexão ou torção. Confira também se o raio de flexão e as condições de movimentação respeitam os valores da ficha.

O conector apresenta umidade; o grau IP garante proteção mesmo com a conexão solta?

A ficha lista graus IP65, IP67, IP68 e IP69K, mas isso não significa proteção com o conector desacoplado ou instalado incorretamente. Verifique o acoplamento, as vedações e as condições de montagem.

É melhor comprar este cabo ou escolher uma versão de comprimento diferente?

Escolha o EVC629 quando 20 m e a configuração M12 fêmea, reta, codificação A e 5 contatos atenderem ao projeto. Se o comprimento ou a interface necessários forem diferentes, procure uma versão com a configuração correspondente.

Como devo instalar o conector e encaminhar o cabo?

Alinhe e acople o conector sem forçar, usando o torque indicado de 0,6...1,5 Nm. No percurso flexível, respeite o raio mínimo de 10 vezes o diâmetro do cabo e confira a pinagem dos equipamentos.

O cabo é indicado para máquinas-ferramenta e ambientes com refrigerantes e lubrificantes?

Sim, esses cenários aparecem como aplicações na ficha do produto. A adequação final depende das condições da instalação e do respeito aos limites elétricos, mecânicos e de proteção declarados.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento mecânico do conector M12; deve corresponder à interface do equipamento conectado (Ref.: conexão elétrica M12, codificação A).

Blindagem

Elemento condutor destinado a reduzir a exposição do cabo a interferências; neste modelo, a ficha informa cabo blindado e ressalva que a blindagem não é aplicada no conector (Ref.: especificação do cabo e conexão elétrica).

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, dependente da montagem e das condições de ensaio (Ref.: IP65, IP67, IP68 e IP69K).

Raio mínimo de flexão

Menor raio de curvatura especificado para a aplicação flexível do cabo; a instalação deve respeitar o valor indicado (Ref.: mínimo de 10 x diâmetro do cabo).

PUR

Poliuretano, material indicado para o revestimento deste cabo de conexão (Ref.: material do cabo: PUR).
