Cabo de Ligação em Y IFM EVC618

Pré-visualizar: EVC618 IFM - Cabo de Ligação em Y Automação Industrial 2m PUR IP69K

EVC618 IFM - Cabo de Ligação em Y Automação Industrial 2m PUR IP69K

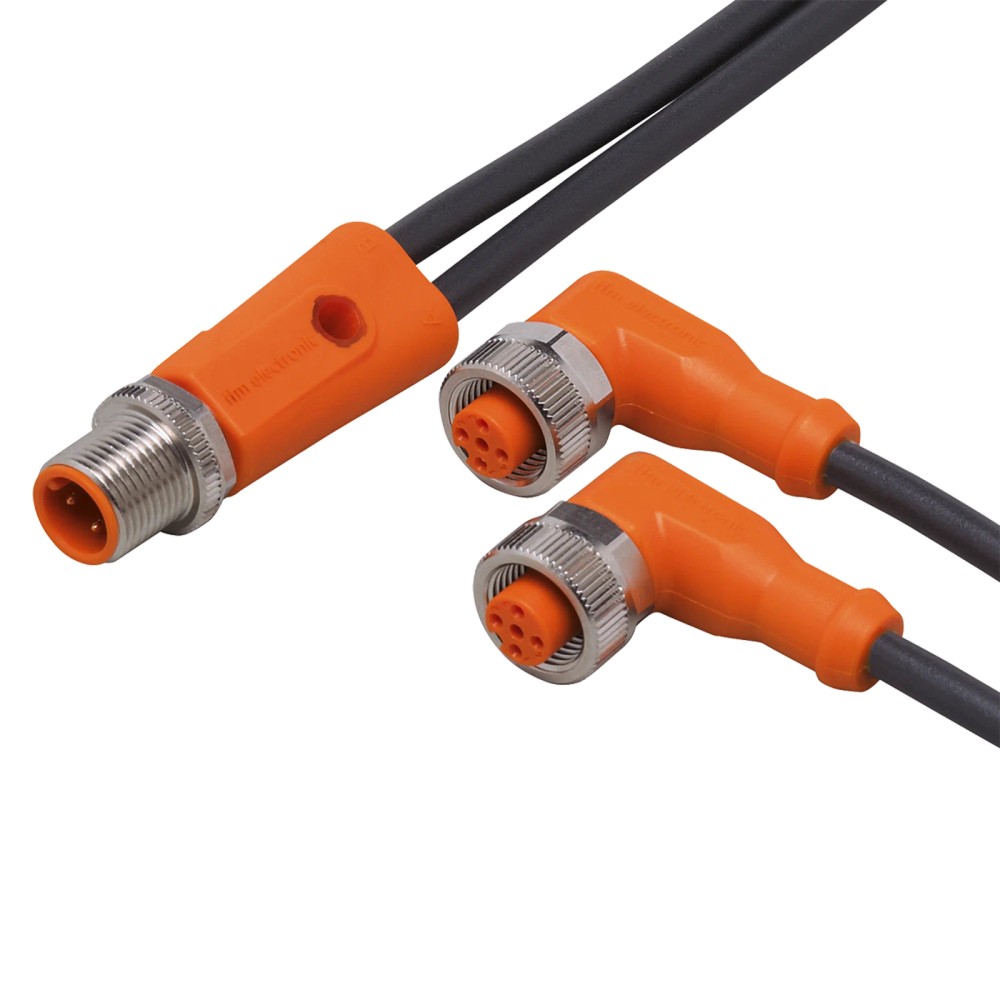

Imagem meramente ilustrativa

R$ 397,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC618
EAN: 4021179288200
NCM do produto: 85444200

Destaques do Produto Configuração Y: 1...mais

Fechar menu

Saiba mais sobre: "EVC618 IFM - Cabo de Ligação em Y Automação Industrial 2m PUR IP69K"

Destaques do Produto

Configuração

Y: 1 conector M12 reto e 2 soquetes M12 angulares

Comprimento do cabo

2 m

Tensão máxima informada

Inferior a 60 V AC/DC

Carga total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Material e composição

PUR, sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC618 IFM — Cabo de ligação em Y, 2 m, PUR, IP69K

O EVC618 é um cabo de ligação em Y para distribuir conexões M12 em aplicações industriais e de automação. Possui um conector M12 reto e dois soquetes M12 angulares, todos com codificação A e quatro contatos. O cabo tem 2 m, revestimento PUR e grau de proteção informado de IP65, IP67, IP68 e IP69K. Opera com tensão inferior a 60 V AC/DC e suporta carga total de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação em Y
Configuração de conexão	1 conector M12 reto e 2 soquetes M12 angulares
Codificação e contatos	Codificação A; 4 contatos por conexão, banhados a ouro
Comprimento	2 m
Material do cabo	PUR, sem halogênio; Ø 4,3 mm
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Código do produto	EVC618

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Distribuição de conexões M12 em aplicações industriais e de automação, respeitando a codificação A, a tensão inferior a 60 V AC/DC e a carga total de até 4 A.
Aplicações em máquinas-ferramentas e ambientes com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha do produto.
Instalações que requerem cabo PUR de 2 m, características sem silicone e sem halogênio e proteção IP informada para o conjunto.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir tensão igual ou superior a 60 V AC/DC ou carga total acima de 4 A.
Não selecionar para conexões que exijam codificação diferente de A, quantidade de contatos diferente de quatro ou configuração distinta de 1 conector e 2 soquetes M12.
Não exceder as condições ambientais declaradas: -25 a 90 °C; para cULus, até 75 °C.

APLICAÇÕES E USO

Aplicação indicada: distribuição de conexões em sistemas de automação industrial e máquinas-ferramentas. Verifique codificação, pinagem, tensão e carga do circuito antes da conexão.
Aplicação indicada: uso em máquinas com refrigerantes e lubrificantes, conforme a descrição do produto; a ficha não especifica concentração, composição química ou tempo de exposição.
Uso móvel: a ficha informa mais de 5 milhões de ciclos de curvatura e velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m com aceleração máxima de 5 m/s². Respeite também o raio mínimo de flexão de 10 vezes o diâmetro do cabo.
Possibilidade a validar: instalação em outros equipamentos com interfaces M12 codificadas A pode ser considerada apenas após confirmar a pinagem e os limites elétricos nos documentos do fabricante.

COMO ESCOLHER

Antes de comprar o EVC618 IFM — Cabo de ligação em Y, 2 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC618 quando

A instalação exigir uma derivação em Y com um conector M12 reto e dois soquetes M12 angulares, codificação A, quatro contatos e cabo de 2 m. Verifique também tensão inferior a 60 V AC/DC e carga total máxima de 4 A.

Considere outra configuração quando

O projeto exigir comprimento diferente de 2 m, outra disposição de conectores, codificação diferente de A ou requisitos elétricos acima dos limites informados. Confirme as especificações do cabo alternativo com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação em Y	Identificação do componente.
Marca	IFM	Fabricante indicado no anúncio.
Modelo	EVC618	Código do produto.
Part number	YDOAH040MSS0002H04STGH040MSS	Referência de peça informada no catálogo.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramentas, refrigerantes e lubrificantes	Aplicações indicadas no catálogo do produto.
Configuração	1 conector M12 reto e 2 soquetes M12 angulares	Disposição das conexões do cabo em Y.
Quantidade de slots do distribuidor central	2	Quantidade indicada nos dados do produto.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de tensão informado para operação.
Capacidade de carga total	4 A	Capacidade total declarada; considerar a carga total do conjunto.
Classe de proteção	II	Classe de proteção elétrica informada pelo fabricante.

Conexões elétricas
Conector C	1 x M12, reto; codificação A; 4 contatos dourados	Configuração descrita para o conector.
Soquetes A/B	2 x M12, angulares; codificação A; 4 contatos dourados	Configuração descrita para os dois soquetes.
Condutores	4 x 0,34 mm²; 42 x Ø 0,1 mm	Construção dos condutores do cabo.
Diâmetro do cabo	4,3 mm	Diâmetro externo informado para o cabo.
Contatos	Banhados a ouro	Acabamento especificado para os contatos.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o aperto dos bloqueios das conexões.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados na ficha; a condição de instalação deve respeitar as especificações do fabricante.
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C	Faixa ambiente informada, com limite específico cULus.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100%	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada para outras condições climáticas de armazenamento.
Sem silicone	Sim	Característica declarada do produto.
Sem halogênio	Sim	Característica declarada do cabo.

Materiais
Material do cabo	PUR, preto	Material e cor informados para o cabo.
Material do corpo das conexões	TPU, laranja	Material e cor informados para os corpos das conexões.
Material dos bloqueios	Latão niquelado	Material indicado para os elementos de bloqueio.
Material da vedação	FKM	Material indicado para a vedação dos soquetes.

Dados mecânicos e movimentação
Comprimento do cabo	2 m	Comprimento nominal informado.
Ciclos de curvatura	> 5 milhões	Valor declarado para a resistência a ciclos de curvatura.
Raio de flexão mínimo em aplicação flexível	10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro externo do cabo.
Esforço de torção	± 180 °/m	Tolerância de torção informada.
Velocidade máxima de movimento	3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para aplicações com dobra e deslocamento.

Dados gerais e identificação comercial
Peso	161,6 g	Peso indicado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
GTIN	4021179288200	Identificador comercial do produto.
SKU	EVC618	Código SKU do anúncio.
NCM	8544.42.00	Classificação fiscal indicada no cadastro.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; a codificação A e a conexão M12 descrevem a conexão, não comprovam compatibilidade com um protocolo específico.

Conexões

Elétrica Um conector M12 reto e dois soquetes M12 angulares, codificação A, quatro contatos banhados a ouro em cada conexão. Tensão de operação inferior a 60 V AC/DC e capacidade de carga total de 4 A. Confirmar a pinagem e a distribuição elétrica no datasheet antes de conectar dispositivos.

Processo Não possui conexão de processo; trata-se de um cabo de distribuição elétrica com conexões M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conjunto que utilize conexões M12 de codificação A, quatro contatos e a disposição de um conector e dois soquetes descrita na ficha.	✓	A configuração mecânica e os contatos correspondem aos dados do produto; validar também a pinagem elétrica dos dispositivos.
Circuito com tensão inferior a 60 V AC/DC e carga total de até 4 A.	✓	Esses limites estão declarados para o cabo; não exceder a capacidade total informada.
Dispositivo ou cabo que exija codificação diferente de A ou outra quantidade de contatos.	✗	A ficha especifica codificação A e quatro contatos; não declara compatibilidade com outras configurações.
Circuito com tensão igual ou superior a 60 V AC/DC ou carga total superior a 4 A.	✗	Essas condições excedem os limites elétricos informados para o EVC618.

INSTALAÇÃO

Como instalar o EVC618 IFM — Cabo de ligação em Y, 2 m, PUR, IP69K

Confirme que os dispositivos utilizam conexões M12 com codificação A e quatro contatos; valide a pinagem no datasheet.
Verifique se a tensão do circuito é inferior a 60 V AC/DC e se a carga total não ultrapassa 4 A.
Planeje o percurso considerando o comprimento de 2 m e o raio mínimo de flexão de 10 vezes o diâmetro do cabo.
Inspecione conectores, contatos e vedações antes da montagem; não utilize o conjunto se houver dano visível.
Conecte o M12 reto ao ponto correspondente e os dois soquetes angulares aos dispositivos previstos, sem forçar o alinhamento das roscas.
Aperte os bloqueios dentro da faixa indicada de 0,6 a 1,5 Nm e confira o assentamento das conexões antes de energizar.

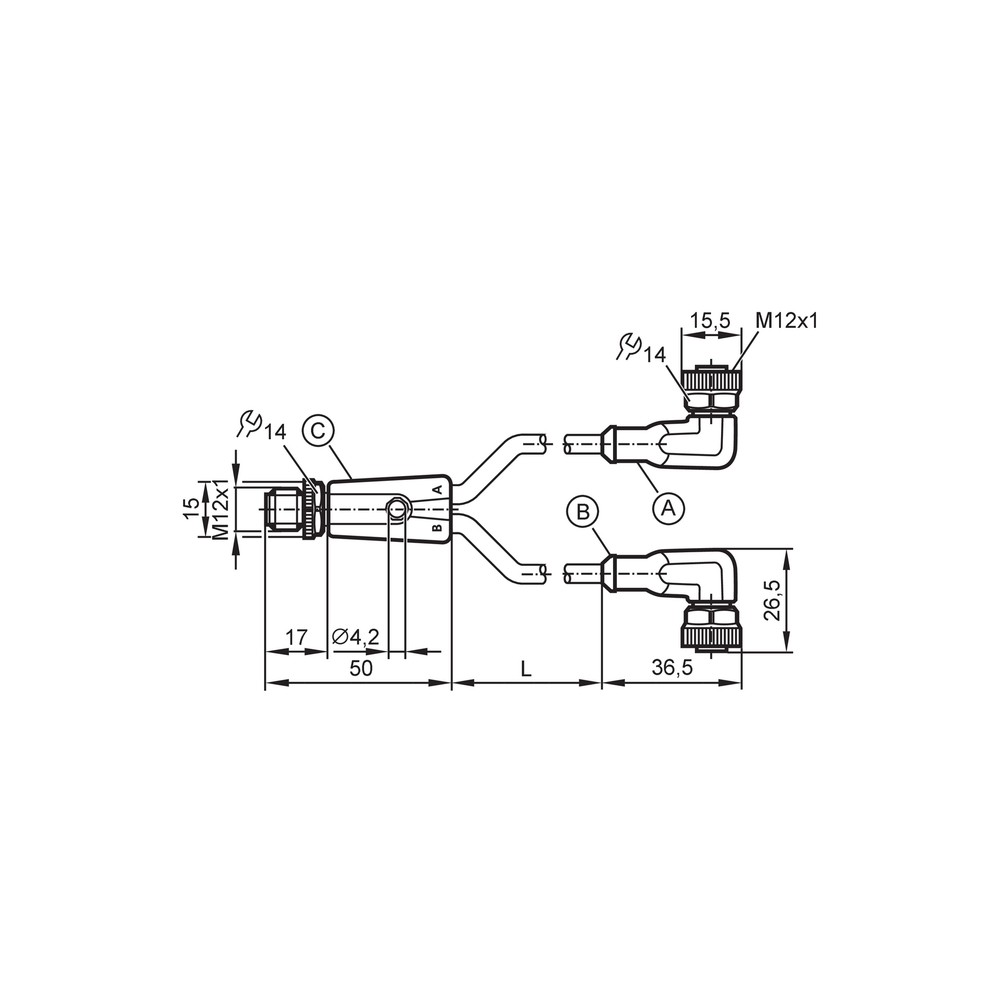

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Uma ou ambas as derivações não funcionam.	Conexão incompleta, pinagem incompatível ou contato danificado.	Desenergize o circuito, confira o assentamento dos conectores e compare a pinagem dos dispositivos com o datasheet; inspecione os contatos.
A conexão aquece ou ocorre interrupção sob carga.	Carga total acima de 4 A, tensão fora do limite especificado ou conexão com mau contato.	Meça tensão e corrente do circuito e verifique o aperto dos bloqueios dentro da faixa indicada; compare os valores com os limites da ficha.
Há entrada de umidade ou perda de vedação na conexão.	Conector mal assentado, vedação danificada ou instalação fora das condições de proteção especificadas.	Inspecione as vedações e superfícies de acoplamento, confirme o assentamento e verifique se os conectores e a instalação atendem às condições do fabricante.
O cabo apresenta dano ou falha intermitente durante o movimento.	Raio de flexão inferior ao mínimo declarado, torção ou movimentação além das condições especificadas.	Inspecione o trecho móvel, meça o raio de curvatura e compare velocidade, deslocamento e aceleração com os valores informados na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC618 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC618 e o que vem na embalagem?

É um cabo de ligação em Y com um conector M12 reto, dois soquetes M12 angulares e cabo de 2 m. A ficha informa uma peça por embalagem.

Com quais conexões e circuitos ele pode ser usado?

A ficha especifica conexões M12 de codificação A com quatro contatos. O circuito deve operar abaixo de 60 V AC/DC e respeitar a carga total de 4 A; confirme a pinagem dos dispositivos.

Ele serve para tensão de 60 V ou mais, ou para carga acima de 4 A?

Não: a tensão especificada é inferior a 60 V AC/DC e a capacidade de carga total é 4 A. Para valores acima desses limites, selecione um componente cujos dados elétricos atendam ao circuito.

Posso usar este cabo em uma conexão M12 com codificação diferente de A?

A ficha especifica codificação A, portanto não declara compatibilidade com outra codificação. Confira a codificação e a pinagem das duas partes antes da montagem.

Uma das saídas não funciona; o que devo verificar antes de trocar o cabo?

Verifique se os conectores estão totalmente acoplados e se a pinagem dos dispositivos corresponde ao circuito. Com o sistema desenergizado, inspecione os contatos e consulte o datasheet para confirmar as ligações.

O cabo aquece ou apresenta falhas quando os dois ramos estão em uso; qual pode ser a causa?

Uma causa possível é a carga total exceder 4 A ou haver mau contato. Meça a corrente total e confira o aperto e o estado dos contatos antes de substituir o cabo.

É melhor comprar o cabo em Y ou dois cabos separados?

O EVC618 é a opção quando a instalação requer a configuração específica de um conector M12 e dois soquetes M12 em Y. Para comparar com cabos separados, valide a topologia, a pinagem e os requisitos elétricos do sistema.

O EVC618 pode ser substituído por um cabo de outro comprimento ou outra configuração?

Somente se a alternativa atender à configuração de conexões, codificação, pinagem, tensão e carga requeridas pelo sistema. O EVC618 especificado tem 2 m e uma derivação em Y com dois soquetes.

Como devo instalar o cabo sem danificá-lo?

Evite forçar o alinhamento das roscas e respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo. A faixa de aperto indicada para os bloqueios é de 0,6 a 1,5 Nm.

O cabo pode ser usado em uma aplicação móvel?

A ficha declara tolerância para dobras e deslocamentos e informa condições de movimentação específicas, incluindo velocidade máxima de 3,3 m/s em deslocamento horizontal de 5 m com aceleração máxima de 5 m/s². Confirme também o raio de flexão e as demais condições no datasheet.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração mecânica de codificação especificada para as conexões M12 do cabo. (Ref.: Conector e soquetes M12, codificação A)

Grau de proteção IP

Classificação de proteção declarada para o conjunto, conforme os valores IP informados na ficha. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de flexão

Menor raio de curvatura indicado para aplicação flexível; a ficha define o valor como múltiplo do diâmetro do cabo. (Ref.: 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente total declarado para o cabo, considerado no conjunto de derivações. (Ref.: 4 A)

PUR

Material especificado para o revestimento do cabo. (Ref.: Material do cabo — PUR)
