Cabo de Ligação IFM EVC617 M12 Angular 3m PUR

Pré-visualizar: EVC617 IFM - Cabo de Ligação ifm Automação Industrial M12 Angular 3m PUR

EVC617 IFM - Cabo de Ligação ifm Automação Industrial M12 Angular 3m PUR

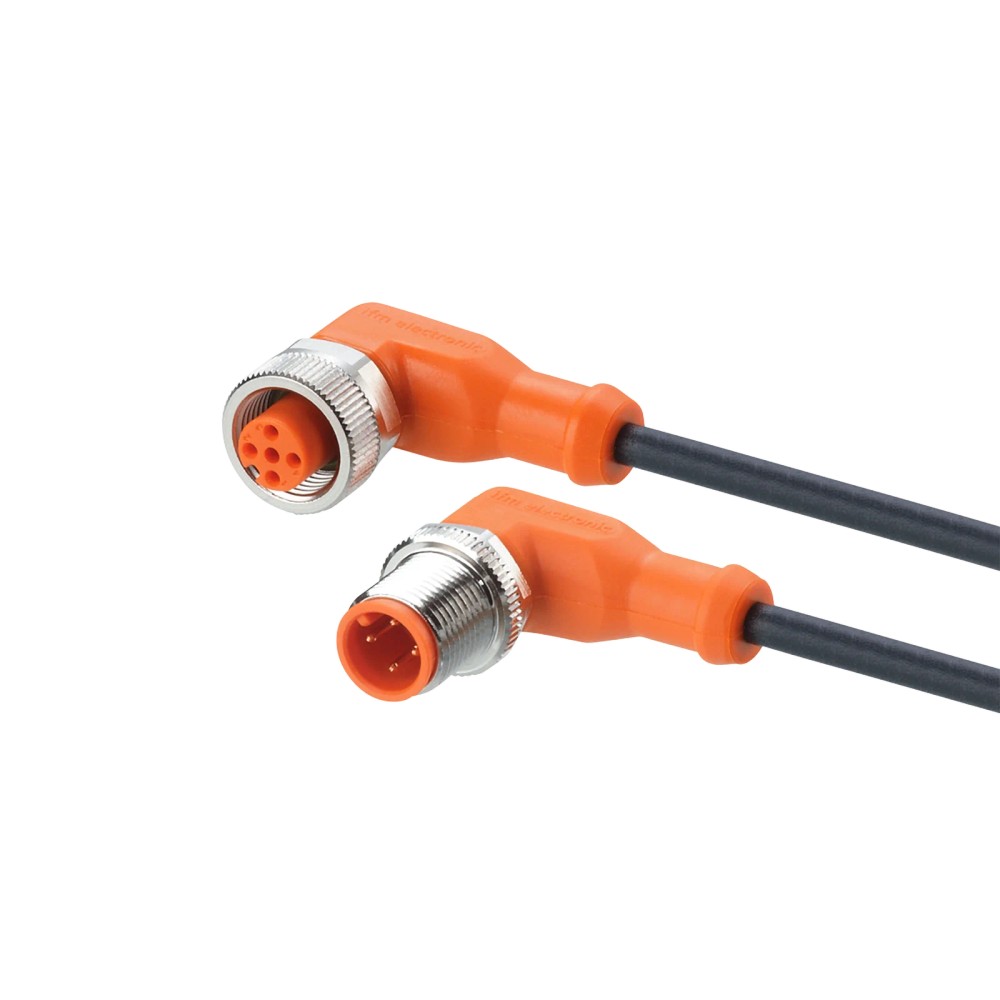

Imagem meramente ilustrativa

R$ 275,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC617
EAN: 4021179288194
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVC617 IFM - Cabo de Ligação ifm Automação Industrial M12 Angular 3m PUR"

Destaques do Produto

Tipo de Conector

M12 Angular / M12 Angular

Comprimento

3 metros

Material

PUR (Poliuretano)

Pinagem

4 Polos (A-coded)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC617 M12 Angular 3m PUR

O Cabo de Ligação IFM EVC617 é um componente de conexão industrial projetado para automação, apresentando conectores M12 angulares com codificação A de 4 pinos. É construído com revestimento PUR, sendo isento de silicone e halogênio, ideal para ambientes submetidos a fluidos como refrigerantes e lubrificantes. Com comprimento de 3 metros, oferece alta tolerância a ciclos de curvatura e esforços de torção, garantindo confiabilidade em máquinas operatrizes.

PRINCIPAIS ESPECIFICAÇÕES

Comprimento	3 m
Conexão	M12 Angular / M12 Angular
Material	PUR
Corrente	4 A
Tensão Máx	< 250V AC / < 300V DC
Proteção	IP65/67/68/69K
Ciclos Curvatura	> 5 Milhões
Temperatura	-25...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em máquinas operatrizes com movimento contínuo.
Ambientes com presença de óleos, refrigerantes e fluidos de usinagem.
Locais que necessitam de grau de proteção IP69K (lavagem de alta pressão).

⚠ Considere outro se precisa de:

Instalação com raio de curvatura inferior a 10x o diâmetro do cabo (43 mm).
Uso em sistemas que requerem par trançado blindado para comunicação de dados (ex: Ethernet industrial).
Exposição a tensões nominais superiores a 250V AC / 300V DC.

APLICAÇÕES E USO

Automação industrial
Máquinas operatrizes
Sistemas com exposição a lubrificantes
Ambientes com alta higienização (IP69K)

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC617 M12 Angular 3m PUR, verifique estes pontos:

Escolha este modelo se

Você necessita de uma conexão M12 de 4 pinos para ambientes agressivos com óleos, refrigerantes e vibração mecânica, garantindo estanqueidade IP69K.

Busque outra opção se

Sua aplicação requer blindagem (shielded) contra ruído eletromagnético ou um comprimento de cabo superior a 3 metros.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação AC	< 250 V	Limite de tensão para operação segura
Tensão de operação DC	< 300 V	Limite de tensão para operação segura
Corrente por contato	4 A	Capacidade nominal de carga
Categoria de isolamento	Classe II	Padrão de isolamento elétrico

Dados Mecânicos
Comprimento	3 m	Dimensão linear total
Material de revestimento	PUR	Composição química da capa do cabo
Ciclos de curvatura	> 5 milhões	Vida útil mecânica em movimento
Esforço de torção	± 180 °/m	Tolerância mecânica a movimentos de torção

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra sólidos e líquidos
Temperatura de operação	-25...90 °C	Faixa operacional ambiente

Conectividade
Conector 1	M12 Angular, codificação A, 4 pinos	Configuração da conexão lado 1
Conector 2	M12 Angular, codificação A, 4 pinos	Configuração da conexão lado 2

COMPATIBILIDADE

Comunicação

• M12 A-coded (4-pin)

Conexões

Elétrica 4 x 0,34 mm² (42 x Ø 0,1 mm)

Processo M12 Angular 4-pino

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes IP69K	✓	O cabo atende aos requisitos de estanqueidade para processos de limpeza de alta pressão.
Aplicações com alta vibração	✓	A construção com contatos banhados a ouro e material PUR oferece resistência mecânica superior.
Redes Profinet ou EtherCAT	✗	Este é um cabo de alimentação/sinal básico e não possui as características de par trançado blindado necessárias para protocolos de rede industrial.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC617 M12 Angular 3m PUR

Desligue a alimentação do sistema antes de manusear os conectores.
Verifique se o conector M12 está livre de detritos ou sujeira.
Alinhe o guia do conector macho com a fenda do soquete fêmea.
Insira o conector sem forçar a rosca para evitar danos aos pinos.
Rosqueie manualmente a porca de travamento e aplique torque entre 0,6 e 1,5 Nm.
Verifique o LED do dispositivo ou sinal no CLP para confirmar a conexão.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção intermitente do sinal.	Torção excessiva ou raio de curvatura muito fechado.	Realizar teste de continuidade nos fios com multímetro.
Entrada de umidade ou falha de contato.	Aperto incorreto do conector.	Inspecionar vedação FKM e torque do conector (0,6-1,5 Nm).
Queda de tensão ou falha na transmissão.	Oxidação ou sujeira nos pinos.	Verificar visualmente os contatos banhados a ouro.
Superaquecimento do revestimento.	Sobrecarga elétrica acima de 4A.	Verificar corrente nominal do dispositivo conectado.

DOCUMENTAÇÃO TÉCNICA

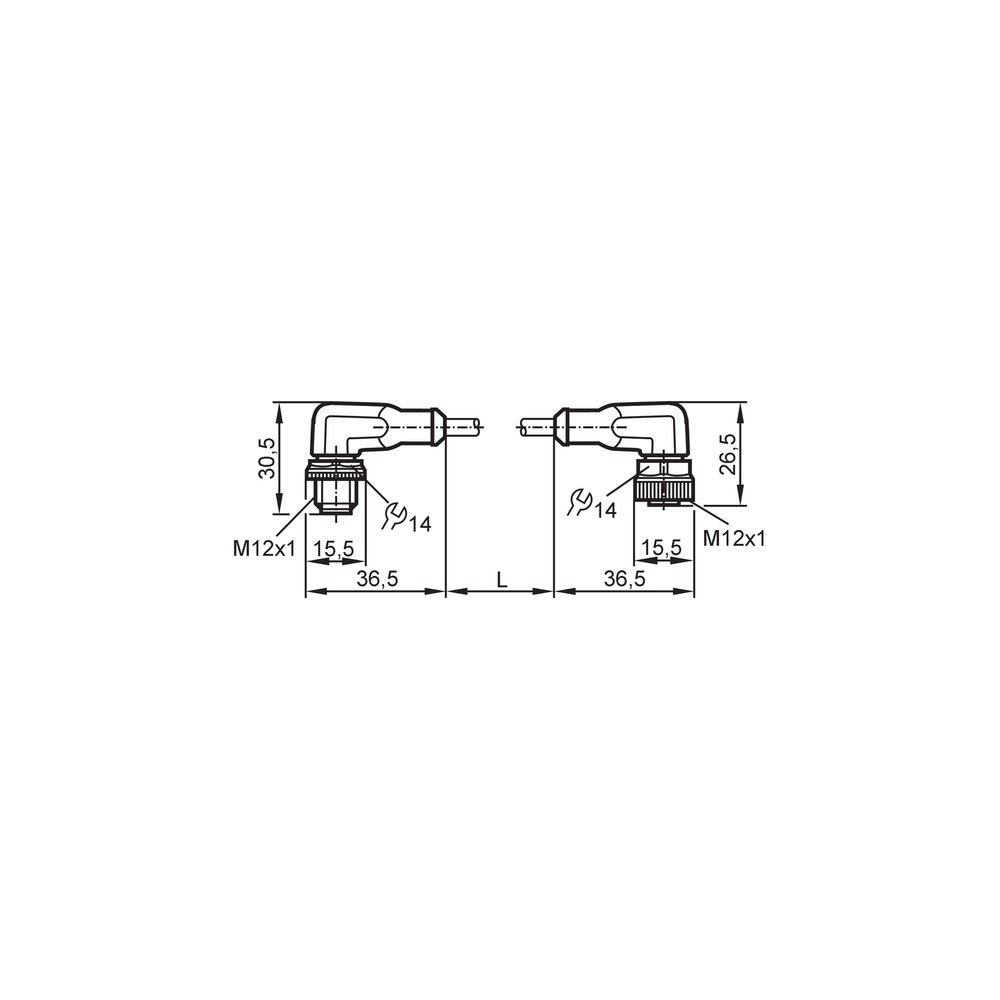

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC617 da IFM?

O EVC617 é um cabo de conexão industrial M12 de 4 pinos, angular, com 3 metros de comprimento, projetado para transmitir sinais e alimentação em sistemas de automação.

Para qual tipo de aplicação este cabo é recomendado?

Este cabo é destinado a ambientes de automação industrial, incluindo máquinas operatrizes e locais expostos a refrigerantes e lubrificantes.

Este cabo pode ser usado em ambientes com forte interferência elétrica?

Não, este modelo não possui blindagem eletromagnética. Para aplicações que exigem imunidade contra ruído EMI, utilize cabos blindados (shielded) apropriados.

Posso conectar este cabo em dispositivos que não utilizam o padrão M12 A-coded?

Não, este cabo é incompatível com conectores M8 ou outros padrões de codificação (como B, D ou X). Ele é estritamente M12 com codificação A.

Como identificar se o cabo está com falha de sinal?

O sintoma comum é a perda intermitente de sinal ou falha de comunicação. Isso pode ser causado por oxidação nos contatos ou rompimento interno do fio devido a dobras excessivas.

Quais testes devo realizar antes de substituir o cabo?

Verifique a continuidade dos fios utilizando um multímetro e inspecione visualmente a integridade da capa de PUR e do conector quanto a sinais de torção ou esmagamento.

Como decidir entre este cabo e outras versões da linha IFM?

Este produto é um componente de conexão, enquanto alternativas blindadas ou com conectores retos devem ser consideradas conforme o layout da sua máquina.

O kit inclui o sensor ou apenas o cabo?

Este item é fornecido como unidade única de cabo de ligação. Não acompanha sensores ou atuadores, que devem ser adquiridos separadamente conforme sua necessidade.

Qual o cuidado principal na instalação deste conector?

A instalação requer o aperto manual seguido de ajuste final com ferramenta adequada, respeitando o torque de 0,6 a 1,5 Nm para não danificar a vedação.

Qual a procedência deste cabo?

A IFM ELECTRONIC LTDA. é a fabricante e fornecedora direta, garantindo que o produto atenda às especificações técnicas descritas no datasheet oficial.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material do revestimento externo do cabo, altamente resistente à abrasão e a fluidos industriais (Ref.: material_revestimento).

IP69K

Grau de proteção que assegura resistência a lavagens com alta pressão e temperatura (Ref.: grau_protecao).

Codificação A

Padrão de pinagem M12, típico para conexão de sensores e atuadores padrão (Ref.: conector_lado_1).

Livre de halogênio

Característica do material que não libera gases tóxicos em caso de combustão, aumentando a segurança (Ref.: sem_halogenio).

Raio de curvatura

O raio mínimo de flexão permitido para o cabo sem comprometer a integridade interna (Ref.: bend_radius_note).
