Cabo de Ligação em Y IFM EVC614

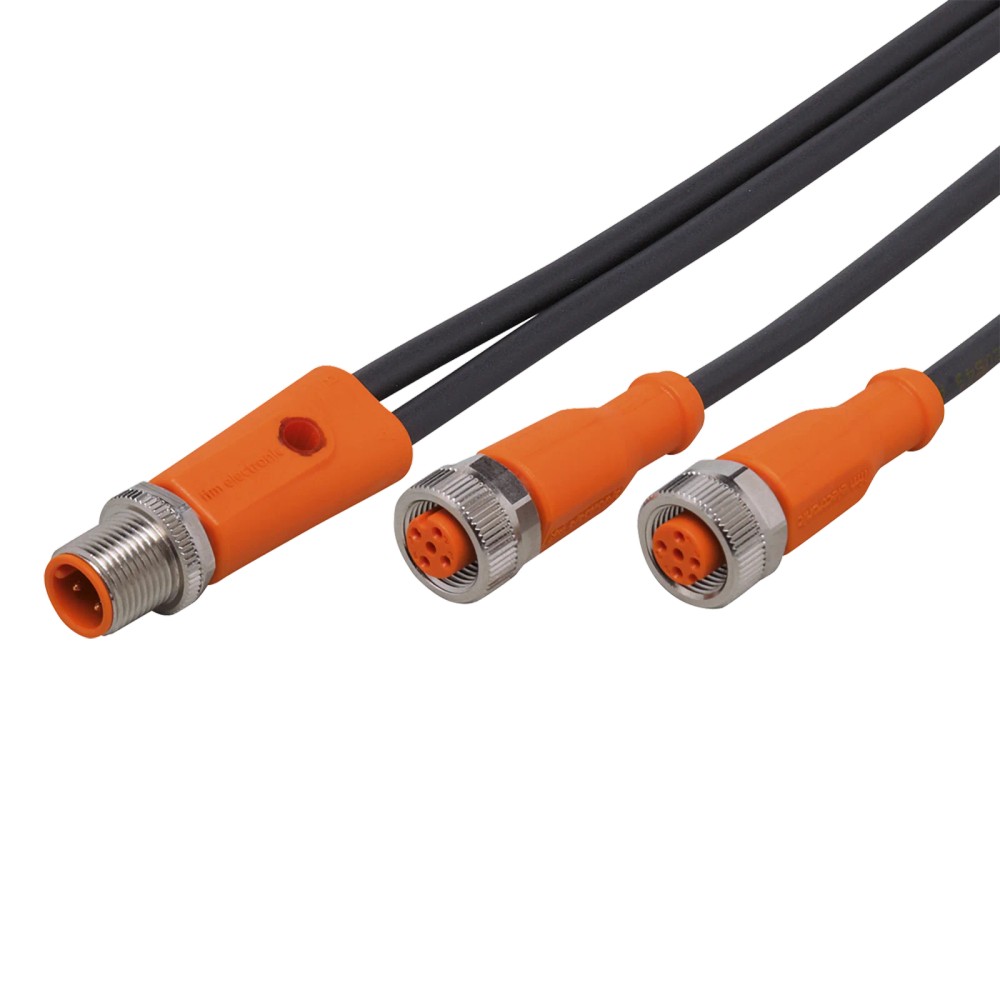

Pré-visualizar: EVC614 IFM - Cabo de Ligação em Y ifm Automação Industrial 0,3m PUR IP69K

EVC614 IFM - Cabo de Ligação em Y ifm Automação Industrial 0,3m PUR IP69K

Imagem meramente ilustrativa

R$ 358,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC614
EAN: 4021179288163
NCM do produto: 85444200

Destaques do Produto Tipo Cabo em Y...mais

Fechar menu

Saiba mais sobre: "EVC614 IFM - Cabo de Ligação em Y ifm Automação Industrial 0,3m PUR IP69K"

Destaques do Produto

Tipo

Cabo em Y

Comprimento

0,3 m

Material

PUR

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC614 IFM - Cabo de Ligação em Y M12 0,3m PUR IP69K

O EVC614 é um cabo de ligação em Y de alta durabilidade, desenvolvido para facilitar a distribuição de sinais em sistemas de automação. Ele conecta dois dispositivos M12 a uma única porta, sendo ideal para máquinas de ferramentas devido à sua resistência a refrigerantes e lubrificantes. Com revestimento em PUR e proteção IP69K, oferece excelente performance em condições industriais severas.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	ifm
SKU	EVC614
Comprimento	0,3 m
Tipo de Cabo	Ligação em Y
Grau de proteção	IP 69K
Material	PUR
Tensão	< 60 V AC/DC
Corrente	3 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e sistemas I/O.
Máquinas de ferramentas com presença de lubrificantes e refrigerantes.
Aplicações que exigem alta higiene (proteção IP69K).
Ambientes com necessidade de componentes livres de silicone e halogênio.

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 60V AC/DC.
Instalações onde a corrente total exceda 3A.
Uso em ambientes com exposição a produtos químicos incompatíveis com PUR/FKM não previstos em datasheet.
Torque de aperto fora da faixa recomendada de 0,6...1,5 Nm.

APLICAÇÕES E USO

Sistemas de I/O distribuídos em máquinas de ferramentas.
Conexão de múltiplos sensores a uma única porta de entrada em blocos de distribuição.
Ambientes com presença de óleos, emulsões e refrigerantes industriais.
Instalações industriais que exigem conformidade com padrões sem halogênio e silicone.

COMO ESCOLHER

Antes de comprar o EVC614 IFM - Cabo de Ligação em Y M12 0,3m PUR IP69K, verifique estes pontos:

Escolha este produto se...

Necessita de uma solução de derivação em Y para conectar dois dispositivos a uma porta M12 de 5 polos em ambientes com líquidos refrigerantes.

Considere outra opção se...

A aplicação exigir um comprimento maior que 0,3m, uma codificação de conector diferente de 'A', ou se a corrente total dos dispositivos exceder 3A.

ESPECIFICAÇÕES TÉCNICAS

Dados Gerais
Tipo de cabo	Ligação em Y	Configuração de roteamento de sinal
Comprimento	0,3 m	Comprimento total do cabo

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limite de tensão de segurança
Capacidade de carga total	3 A	Limite de corrente nominal

Dados Mecânicos e Ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Capacidade de vedação
Material de revestimento	PUR	Resistência química e mecânica
Material de vedação	FKM	Material da guarnição de vedação

COMPATIBILIDADE

Comunicação

• Sinais digitais/analógicos padrão via M12

• I/O Digital padrão

Conexões

Elétrica 5 pinos, 0,3m, PUR, sem halogênio.

Processo 2 x M12 (soquete) para 1 x M12 (conector), codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão de sensores digitais M12	✓	Compatível com a codificação A padrão e pinagem de 5 polos.
Uso em ambiente com jatos de água (lavagem)	✓	Classificação IP69K garante vedação sob alta pressão e temperatura.
Conexão de dispositivos com consumo superior a 3A	✗	Excede a capacidade nominal de carga do cabo, podendo causar sobreaquecimento.

INSTALAÇÃO

Como instalar o EVC614 IFM - Cabo de Ligação em Y M12 0,3m PUR IP69K

Certifique-se de que a energia do sistema esteja desligada.
Alinhe os pinos do conector M12 com o soquete correspondente.
Insira o conector firmemente no soquete até sentir o encaixe.
Rosqueie manualmente a porca de bloqueio no sentido horário.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Verifique se a vedação está assentada corretamente para garantir o IP69K.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquidos no conector ou falha de conexão mecânica.	Torque de aperto insuficiente ou excessivo.	Verificar se o torque aplicado está dentro da faixa de 0,6...1,5 Nm.
Ruptura interna dos condutores e interrupção do sinal.	Dobramento excessivo além do raio mínimo.	Inspecionar o cabo quanto a vincos ou curvaturas menores que 10x o diâmetro do cabo.
Sinal intermitente ou ruído elétrico nos dados.	Contaminação dos pinos de contato.	Limpar os contatos banhados a ouro com produto adequado para eletrônica.
Aquecimento do cabo ou deformação do isolante.	Sobrecarga de corrente elétrica.	Conferir se a carga total conectada permanece abaixo do limite de 3A.

DOCUMENTAÇÃO TÉCNICA

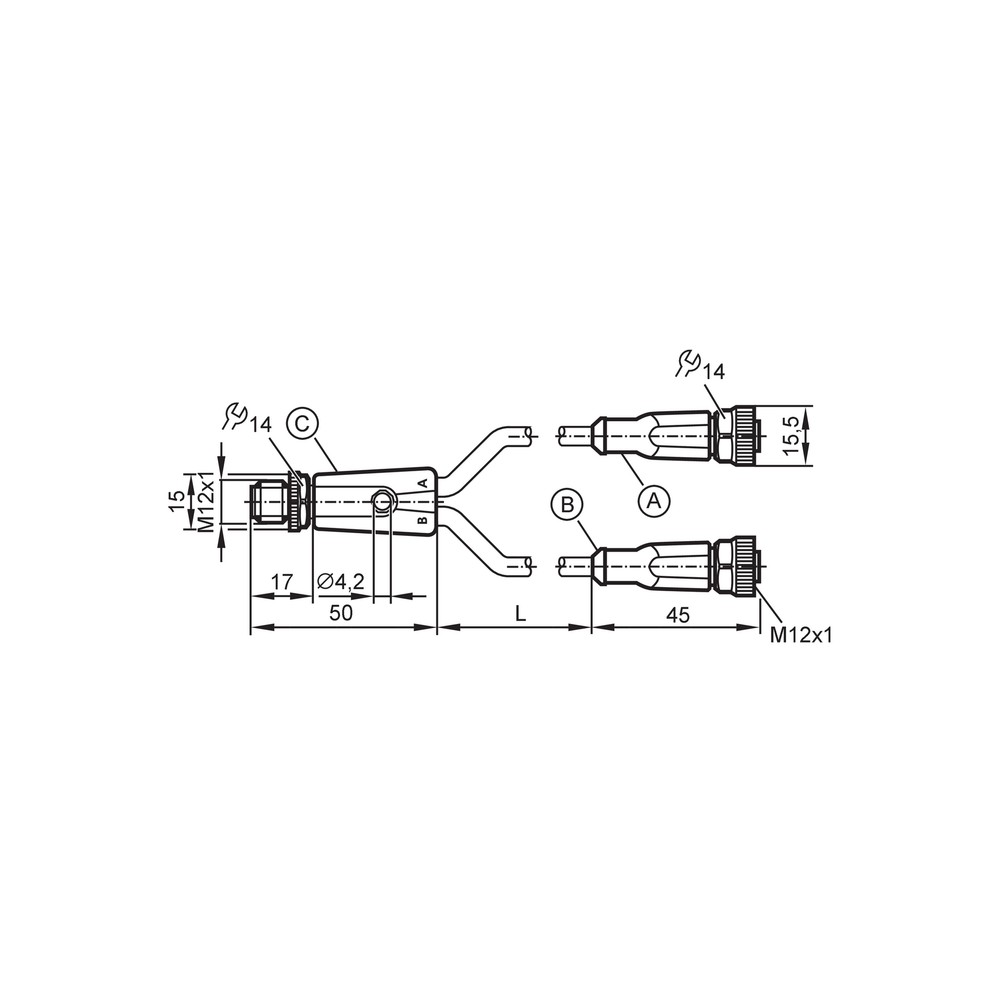

Datasheet do Cabo EVC614 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é exatamente o EVC614 e qual a sua função principal?

Este produto é um cabo de ligação em Y, projetado para realizar a derivação de sinais M12 em sistemas de automação industrial, permitindo a conexão de dois dispositivos a uma única porta central.

Quais são as especificações técnicas mais relevantes deste cabo?

O cabo possui 0,3 metros de comprimento, revestimento em PUR, 5 contatos banhados a ouro e grau de proteção IP69K, sendo isento de silicone e halogênio.

Existem restrições de uso para este cabo em relação à tensão ou corrente?

Este cabo não deve ser utilizado em aplicações que excedam 60V AC/DC ou onde a corrente total supere 3A, pois não possui proteção para sobrecargas elétricas dessa magnitude.

O EVC614 pode ser usado em qualquer ambiente industrial?

O cabo não é adequado para ambientes onde ocorram vibrações mecânicas extremas sem a devida fixação, pois o torque de aperto máximo é limitado a 1,5 Nm para evitar danos à rosca.

O que devo verificar se houver perda de sinal na conexão?

Sintomas comuns incluem falhas intermitentes de comunicação ou sinal perdido, causadas frequentemente por oxidação ou contaminação dos contatos, o que pode ser verificado inspecionando visualmente o encaixe M12 quanto a sinais de umidade ou corrosão.

Como diagnosticar uma falha interna no cabo?

Uma queda de tensão ou erro de leitura no dispositivo conectado pode indicar uma ruptura interna do cabo, verificável através de um teste de continuidade multímetro entre os pinos do conector antes de considerar a troca.

Este cabo é a melhor escolha para todas as esteiras transportadoras?

Este modelo é ideal para aplicações fixas ou com deslocamento moderado, enquanto cabos de categoria 'drag chain' de alta performance seriam mais indicados para robótica de alta velocidade e ciclo contínuo.

Vale a pena usar um cabo Y ou devo instalar um bloco de distribuição?

Para aplicações simples de divisão de sinal, o cabo Y é mais econômico e ocupa menos espaço do que a instalação de um bloco de distribuição I/O dedicado.

Quais cuidados devo tomar ao instalar o cabo?

A instalação exige apenas o alinhamento correto dos pinos e o aperto manual da porca de bloqueio, garantindo o torque entre 0,6 e 1,5 Nm para manter a vedação IP69K.

Qual a procedência e garantia de qualidade deste item?

A origem é ifm electronic, um fabricante global de sensores e tecnologia de conexão, garantindo conformidade com padrões industriais rigorosos para automação.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência à abrasão e flexibilidade, ideal para ambientes industriais agressivos (Ref.: 0,3 m, PUR).

IP69K

Grau de proteção que assegura resistência total à entrada de poeira e proteção contra jatos de água de alta pressão e alta temperatura (Ref.: IP 69K).

Conector M12

Padrão de conexão circular industrial utilizado para transferência de sinais e energia, garantindo vedação e robustez mecânica (Ref.: M12, reto).

Ligação em Y

Configuração que permite dividir ou combinar sinais de dois dispositivos em uma única entrada do controlador (Ref.: Ligação em Y).

Livre de halogênio

Característica de materiais que não emitem gases tóxicos em caso de combustão, essencial para conformidade com normas de segurança contra incêndio (Ref.: sem halogênio).
