Cabo de Ligação IFM EVC612 M12 Angular p/ M8 4m

Pré-visualizar: EVC612 IFM - Cabo de Ligação ifm Automação Industrial M12 Angular p/ M8 Reto 4m

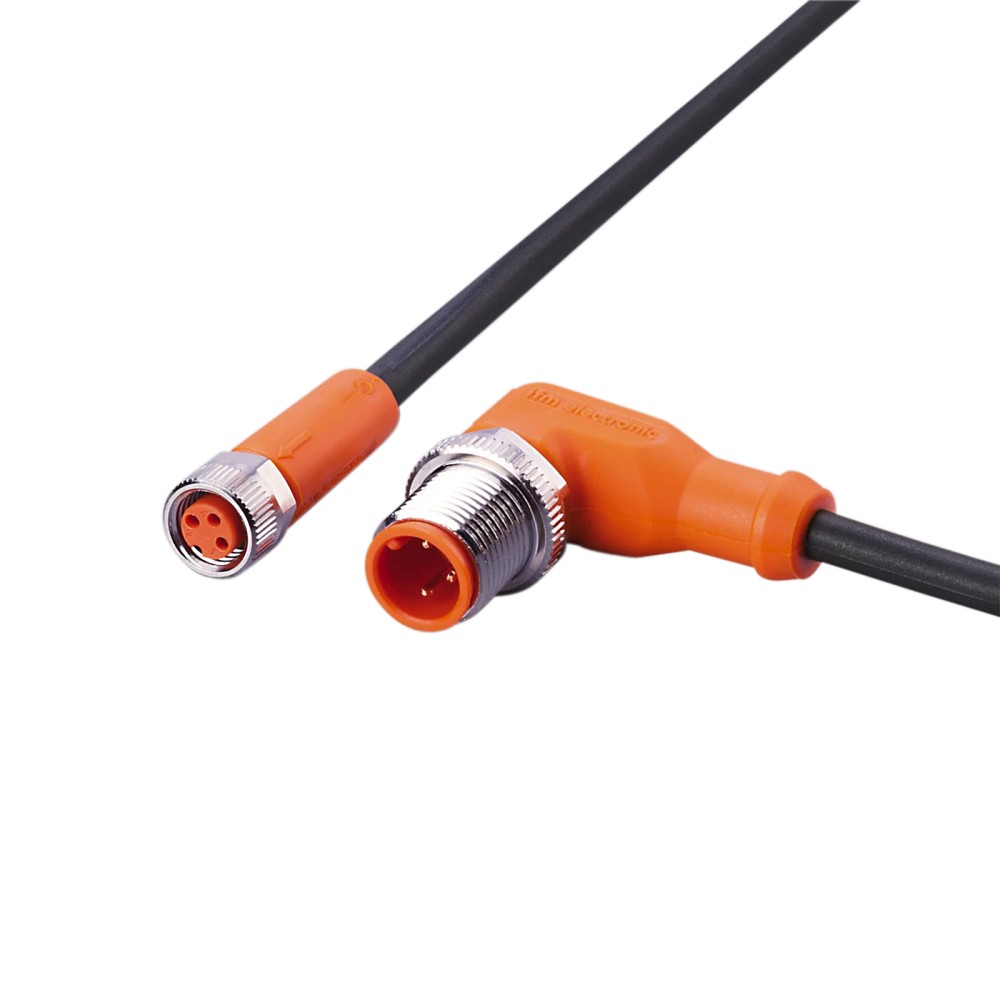

EVC612 IFM - Cabo de Ligação ifm Automação Industrial M12 Angular p/ M8 Reto 4m

Imagem meramente ilustrativa

R$ 310,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC612
EAN: 4021179288149
NCM do produto: 85444200

Destaques do Produto Conector lado 1 M12...mais

Fechar menu

Saiba mais sobre: "EVC612 IFM - Cabo de Ligação ifm Automação Industrial M12 Angular p/ M8 Reto 4m"

Destaques do Produto

Conector lado 1

M12 angular, codificação A, 3 contatos

Conector lado 2

M8 reto, codificação A, 3 contatos

Comprimento

4 m

Tensão de operação

< 50 V AC

Corrente por contato

3 A

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação ifm EVC612, conector M12 angular para M8 reto, 4 m

O ifm EVC612 é um cabo de ligação para conectar componentes de automação industrial com interfaces M12 e M8. Possui conector M12 angular e conector M8 reto, ambos com codificação A e três contatos. O cabo tem 4 m, suporta tensão de operação inferior a 50 V AC e conta com graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Modelo / SKU	EVC612
Conexões	M12 angular para M8 reto; codificação A; 3 contatos em cada lado
Comprimento	4 m
Tensão de operação	< 50 V AC
Corrente por contato	3 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	PUR, preto; Ø 4,3 mm; 3 x 0,34 mm²
Temperatura de operação	-25 a 90 °C; cULus: até 75 °C
Peso	123,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes de automação industrial que tenham interface M12 angular e M8 reta, ambas com codificação A e três contatos compatíveis.
Aplicações industriais e máquinas-ferramenta; o fabricante também indica uso em aplicações com refrigerantes e lubrificantes.
Instalações que atendam aos limites elétricos, ambientais e de movimentação informados nas especificações.

⚠ Considere outro se precisa de:

Não utilizar em circuitos cuja tensão ou corrente exceda os limites especificados para o cabo e seus contatos.
Não selecionar para interfaces com codificação, número de contatos ou geometria diferentes sem confirmar a compatibilidade no equipamento e no datasheet.
Não considerar o cabo apropriado para qualquer condição de movimento: em aplicação flexível, respeitar raio mínimo de flexão de 10 vezes o diâmetro do cabo e os limites de velocidade, aceleração e torção informados.

APLICAÇÕES E USO

Uso em conexões de automação industrial e máquinas-ferramenta, conforme as aplicações indicadas na ficha. Verifique codificação, contatos e pinagem dos equipamentos antes da ligação.
Aplicações com refrigerantes e lubrificantes são indicadas pelo fabricante; confirme a compatibilidade com o fluido específico e as condições do processo, pois a ficha não detalha cada substância.
Em instalações móveis, compare velocidade, aceleração, raio de flexão e torção reais com os limites declarados. Para aplicação flexível, respeite o raio mínimo de 10 vezes o diâmetro do cabo.
Observe a faixa de temperatura e os graus de proteção informados, sem presumir que estes eliminem a necessidade de montagem e acoplamento corretos.

COMO ESCOLHER

Antes de comprar o Cabo de ligação ifm EVC612, conector M12 angular para M8 reto, 4 m, verifique estes pontos:

Escolha o EVC612 quando

A instalação exigir um cabo de 4 m com M12 angular de um lado e M8 reto do outro, codificação A e três contatos, e os limites elétricos e ambientais do conjunto forem atendidos.

Verifique outra configuração quando

O equipamento exigir outro comprimento, orientação ou tamanho de conector, outra codificação ou quantidade de contatos. A ficha não especifica compatibilidade com interfaces diferentes; confirme a pinagem e os requisitos do equipamento antes de selecionar.

Avalie as condições de movimento

Para uso flexível, considere o raio mínimo de flexão de 10 x o diâmetro do cabo e os dados de velocidade, aceleração, ciclos de curvatura e torção. Compare esses limites com o perfil real da máquina.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação informada para o EVC612.
Marca	ifm	Fabricante indicado no anúncio.
Modelo / SKU / Part Number	EVC612	Código do produto indicado na fonte primária.
GTIN	4021179288149	Identificador comercial informado.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações indicadas na ficha do produto.

Conexões e configuração
Lado 1	1 x M12 angular; codificação A; 3 contatos dourados; corpo em TPU laranja; bloqueio em latão niquelado	Características da extremidade M12.
Lado 2	1 x M8 reto; codificação A; 3 contatos dourados; corpo em TPU laranja; bloqueio em latão niquelado; vedação em FKM	Características da extremidade M8.
Torque máximo de aperto M12	0,6 a 1,5 Nm	Faixa informada para o bloqueio do conector M12.
Torque máximo de aperto M8	0,3 a 0,5 Nm	Faixa informada para o bloqueio do conector M8.

Dados elétricos
Tensão de operação	< 50 V AC	Valor informado no anúncio.
Tensão AC máxima	50 V AC	Limite indicado nos dados técnicos.
Tensão DC máxima	60 V DC	Limite indicado nos dados técnicos.
Corrente por contato	3 A	Corrente informada por contato.
Categoria de isolamento	III	Classificação indicada na ficha.
Seção e composição dos condutores	3 x 0,34 mm²; 42 x Ø 0,1 mm por condutor	Construção do cabo indicada nos dados técnicos.

Materiais e construção
Material do cabo	PUR, preto	Material e cor da cobertura do cabo.
Diâmetro do cabo	4,3 mm	Dimensão nominal informada.
Corpo dos conectores	TPU laranja	Material indicado para os corpos das conexões.
Material do bloqueio	Latão niquelado	Material indicado para os mecanismos de bloqueio.
Vedação	FKM	Material de vedação informado para o lado M8.
Contatos	Banhados a ouro	Acabamento dos contatos em ambas as extremidades.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; respeitar as condições de instalação e uso do fabricante.
Temperatura de operação	-25 a 90 °C; cULus: até 75 °C	Faixa informada, com limite específico para cULus.
Uso com refrigerantes e lubrificantes	Indicado na ficha do produto	Aplicação descrita pelo fabricante; verificar a adequação ao fluido e às condições concretas do processo.

Dados mecânicos e movimento
Comprimento	4 m	Comprimento do cabo informado.
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Valor mínimo especificado para aplicação flexível; não confundir com raio de instalação fixa.
Velocidade máxima de movimento	3,3 m/s	Informada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Aceleração máxima	5 m/s²	Condição associada à especificação de velocidade de movimento.
Ciclos de curvatura	> 5 milhões	Valor informado para a resistência a ciclos de curvatura.
Esforço de torção	± 180°/m	Limite de torção indicado na ficha.
Peso	123,2 g	Peso informado nos dados do produto.

Certificações e conformidade
Certificações	cULus, CE e UKCA	Certificações declaradas na ficha.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade depende das interfaces elétricas e da pinagem dos dispositivos conectados.

Conexões

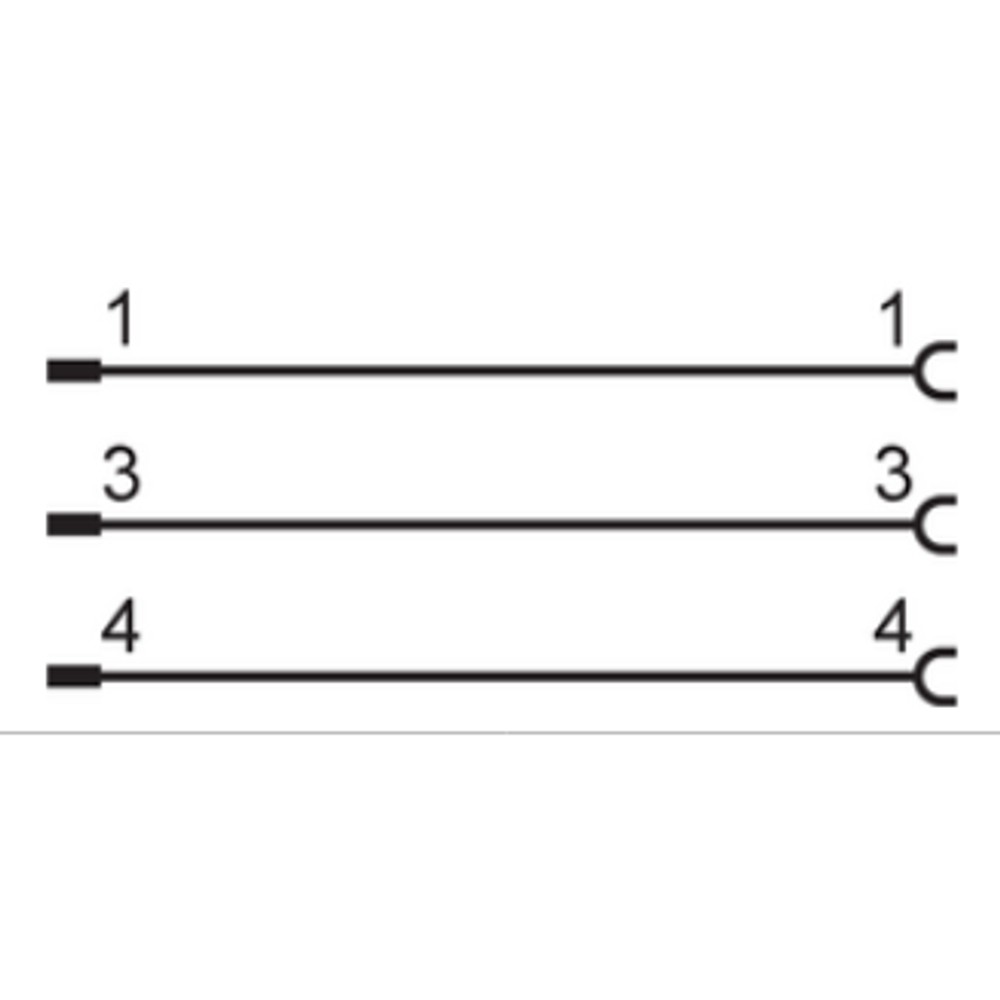

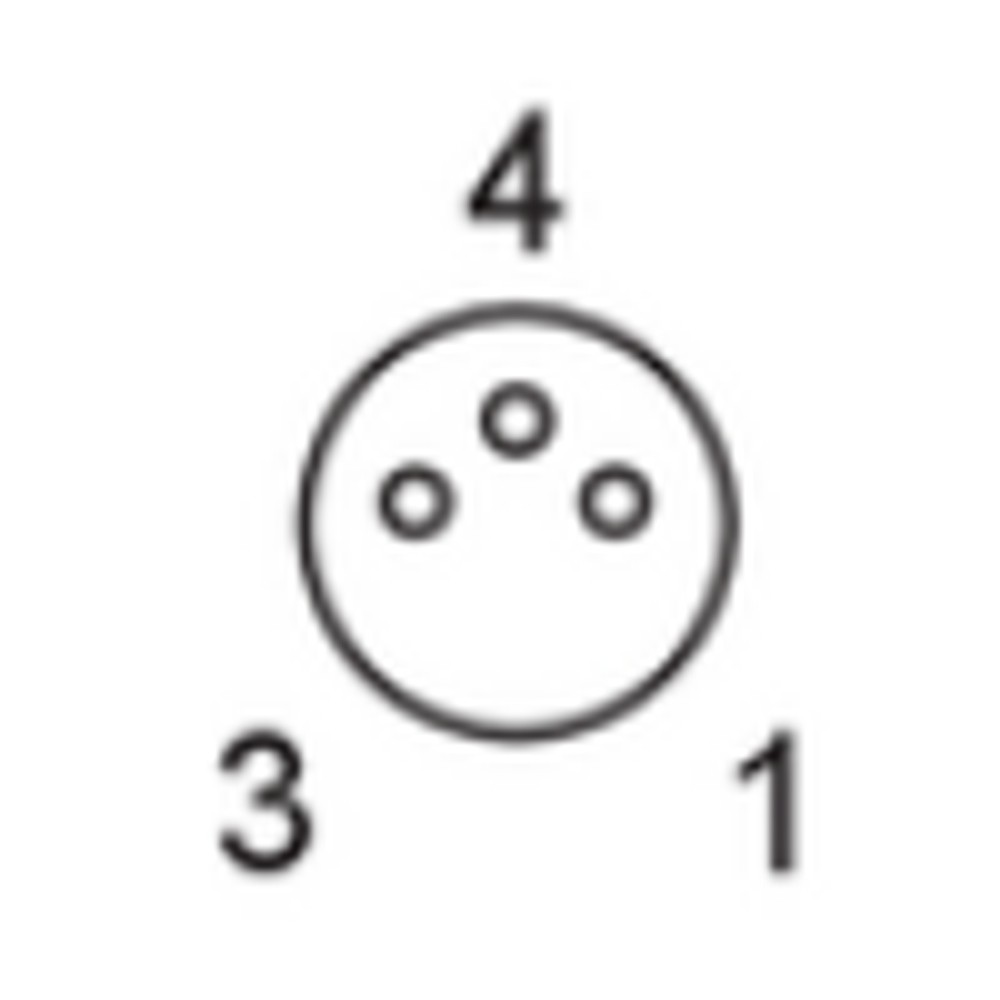

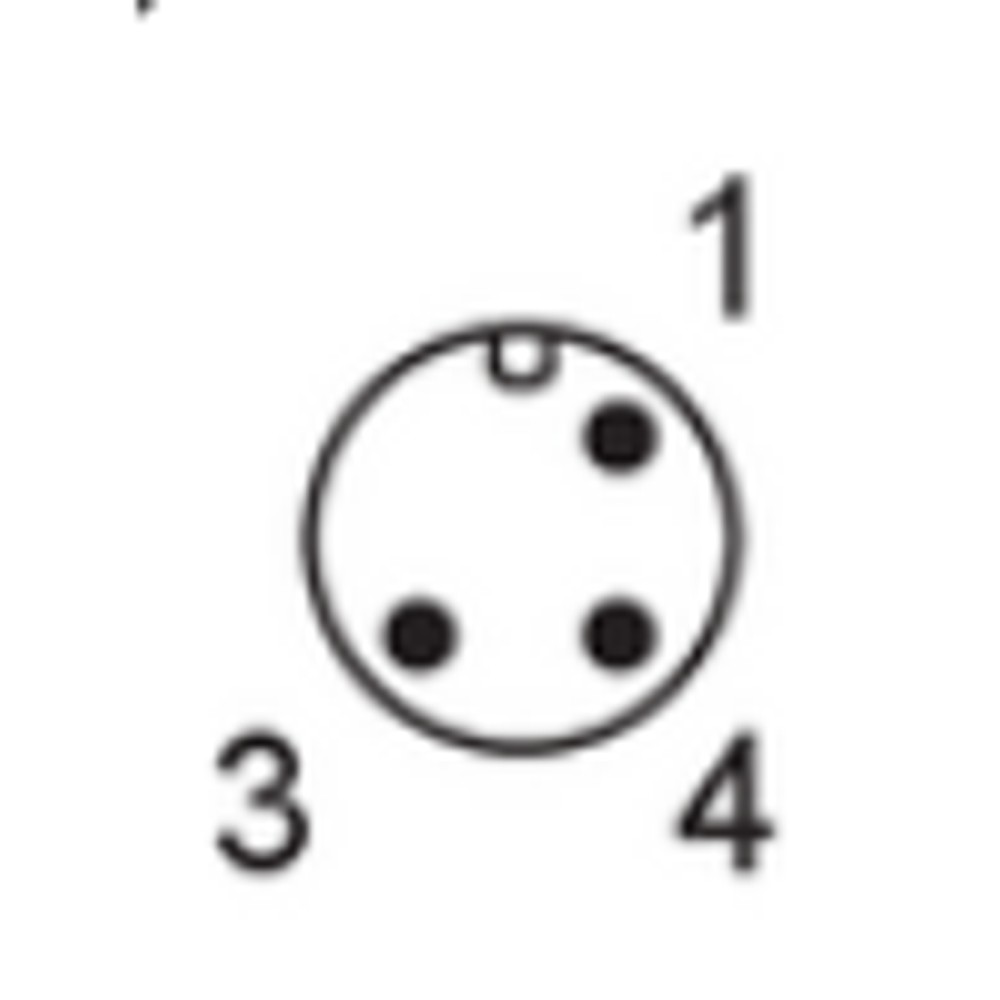

Elétrica Cabo de ligação com conector M12 angular e conector M8 reto, ambos com codificação A e 3 contatos dourados. Tensão de operação < 50 V AC; limites informados: 50 V AC e 60 V DC; corrente máxima de 3 A por contato. Confirmar a pinagem requerida pelos equipamentos antes da conexão.

Processo Não possui conexão de processo. As conexões são elétricas, por conectores M12 e M8.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com conexão M12 angular e M8 reta, codificação A, três contatos e pinagem correspondente	✓	A ficha identifica essas duas conexões, a codificação e a quantidade de contatos; a pinagem dos dispositivos ainda deve ser conferida.
Circuito dentro dos limites de tensão e corrente informados	✓	A ficha informa tensão de operação inferior a 50 V AC e corrente de 3 A por contato; também apresenta limites de 50 V AC e 60 V DC.
Equipamento com conector de outra codificação ou quantidade de contatos diferente	✗	A configuração documentada é codificação A e três contatos em cada extremidade; não há evidência de compatibilidade mecânica ou elétrica com outra configuração.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não declara protocolo. A compatibilidade deve ser validada pela interface e pela pinagem dos dispositivos, sem presumir suporte a um protocolo.
Uso flexível que respeita os limites de movimentação especificados	✓	A ficha informa limites para velocidade, aceleração, ciclos de curvatura, torção e raio mínimo de flexão; compare-os com as condições reais da aplicação.

INSTALAÇÃO

Como instalar o Cabo de ligação ifm EVC612, conector M12 angular para M8 reto, 4 m

Confirme que as interfaces dos dispositivos correspondem a M12 angular e M8 reto, codificação A e três contatos; confira também a pinagem no equipamento.
Desenergize o circuito e verifique se tensão e corrente previstas estão dentro dos limites especificados para o cabo e os contatos.
Inspecione conectores, contatos e vedações; não instale se houver danos, sujeira ou sinais de contaminação.
Alinhe os conectores sem forçar e acople-os corretamente antes de apertar os bloqueios.
Aplique o torque correspondente à extremidade: 0,6 a 1,5 Nm no M12 e 0,3 a 0,5 Nm no M8.
Organize o cabo sem exceder o raio mínimo de flexão e, em instalações móveis, respeite os limites de velocidade, aceleração e torção; confira o acoplamento antes de energizar.

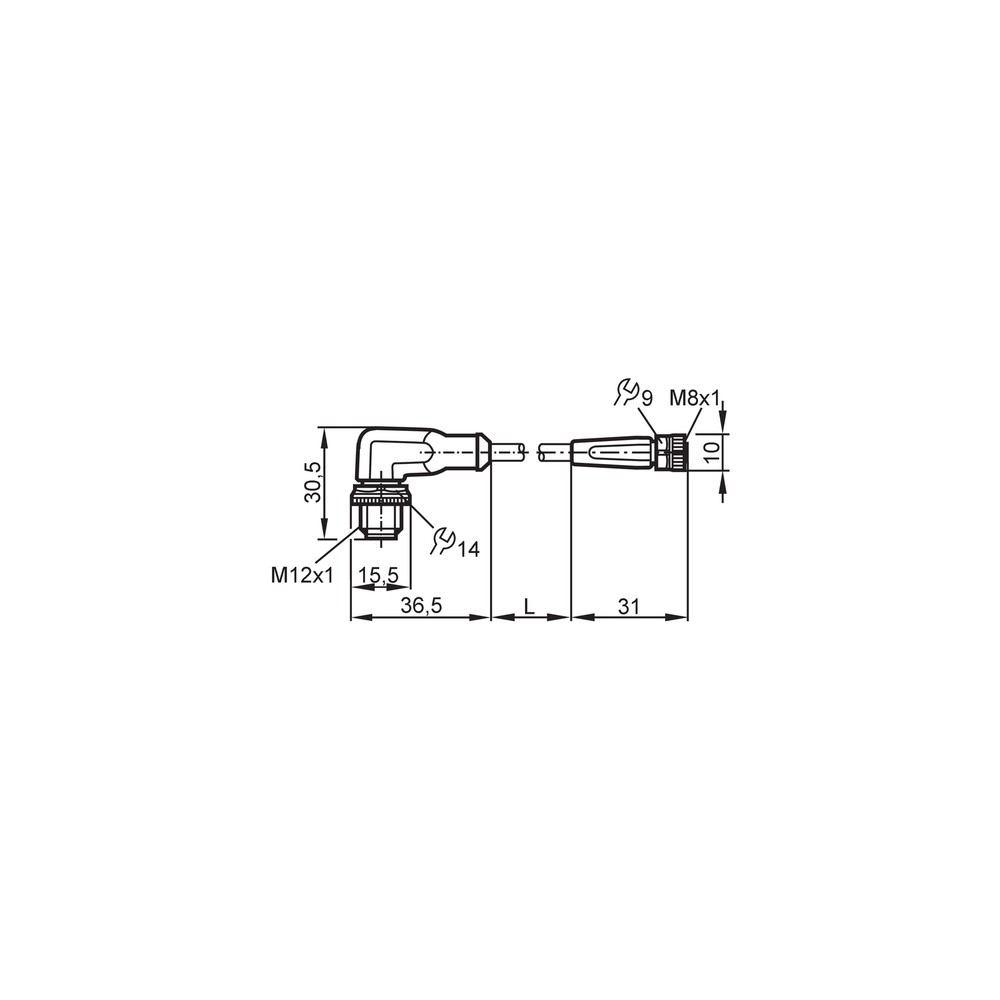

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Conector não totalmente acoplado, pinagem incompatível ou contato contaminado/danificado.	Desenergize o circuito; confira o acoplamento, inspecione os contatos e compare a pinagem com a documentação dos dois dispositivos.
Interrupções de sinal durante o movimento da máquina.	Flexão ou torção acima dos limites especificados, ou dano no cabo por movimentação repetida.	Inspecione o trajeto e o cabo; confira raio de flexão, velocidade, aceleração e torção contra os valores da ficha.
A conexão apresenta infiltração ou contaminação.	Acoplamento incorreto, vedação danificada ou condição de instalação incompatível com a proteção declarada.	Verifique o estado da vedação e dos conectores, o alinhamento e o aperto; confirme as condições de montagem no datasheet.
A conexão aquece ou o circuito apresenta falha elétrica.	Corrente ou tensão fora dos limites, contato deficiente ou ligação incorreta.	Desenergize antes da inspeção; verifique os valores do circuito, o estado dos contatos e a correspondência da pinagem com o equipamento.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EVC612 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm EVC612 e para que serve?

É um cabo de ligação para conectar dispositivos de automação com interface M12 angular de um lado e M8 reto do outro. A ficha indica aplicações industriais, incluindo máquinas-ferramenta.

O que acompanha o EVC612?

A ficha identifica o produto como um cabo de ligação, com 4 m e conectores M12 e M8. Não há acessórios adicionais listados.

Posso usar este cabo em um dispositivo com conector M12 de outra codificação?

A ficha especifica codificação A nas duas extremidades. Não presuma compatibilidade com outra codificação; confira a interface e a pinagem do dispositivo antes de comprar.

Ele serve para uma conexão com quatro contatos?

A configuração documentada tem três contatos em cada extremidade. Para equipamentos que exigem quatro contatos, confirme a configuração exigida e selecione um cabo correspondente.

O equipamento não funciona depois de conectar o cabo; o que devo verificar?

Confira primeiro se os conectores estão totalmente acoplados e se a pinagem corresponde à dos equipamentos. Com o circuito desenergizado, inspecione também os contatos e procure danos ou contaminação.

O sinal falha quando o cabo se movimenta; preciso trocar o cabo?

Não necessariamente: o problema pode estar no trajeto, na flexão ou na torção acima dos limites especificados. Inspecione o cabo e compare as condições de movimento com os dados técnicos antes de decidir pela substituição.

Como escolher entre este cabo e outro modelo?

Escolha o EVC612 se as interfaces exigidas forem M12 angular e M8 reto, codificação A, três contatos, e o comprimento de 4 m atender à instalação. Se mudar a geometria, a codificação, a quantidade de contatos ou o comprimento necessário, procure uma configuração correspondente.

Preciso comprar um kit ou o cabo é vendido com acessórios?

A ficha identifica um cabo de ligação e não lista acessórios inclusos. Confirme separadamente se a instalação exige componentes adicionais.

Que cuidados devo ter ao instalar o cabo?

Alinhe os conectores sem forçar, confira a pinagem e use os torques informados para cada extremidade. Em aplicação flexível, respeite o raio mínimo de 10 vezes o diâmetro do cabo.

O cabo pode operar em uma instalação com movimento contínuo?

A ficha informa limites de velocidade, aceleração, ciclos de curvatura e torção para condições especificadas. Compare esses dados com o movimento real da instalação antes do uso.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento mecânico dos conectores indicada para as extremidades M12 e M8 do cabo. (Ref.: codificação A)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de agentes externos, conforme as condições especificadas. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de flexão

Menor raio indicado para a curvatura do cabo em aplicação flexível; deve ser respeitado para evitar esforço excessivo. (Ref.: 10 x o diâmetro do cabo)

Corrente por contato

Corrente indicada para cada contato elétrico do conector. (Ref.: 3 A por contato)

PUR

Material especificado para a cobertura do cabo. (Ref.: material do cabo PUR)
