Cabo Conexão Fêmea M12 IFM EVC562 50m Blindado

Pré-visualizar: EVC562 IFM - Cabo Conexão Fêmea M12 Automação Industrial 50m Blindado PUR

EVC562 IFM - Cabo Conexão Fêmea M12 Automação Industrial 50m Blindado PUR

Imagem meramente ilustrativa

R$ 1.655,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC562
EAN: 4021179277549
NCM do produto: 85444200

Destaques do Produto Comprimento 50 m...mais

Fechar menu

Saiba mais sobre: "EVC562 IFM - Cabo Conexão Fêmea M12 Automação Industrial 50m Blindado PUR"

Destaques do Produto

Comprimento

50 m

Conector

M12 fêmea, reto, A-coded, 5 contatos

Revestimento e construção

PUR; cabo blindado

Tensão de operação

< 30 V AC / < 36 V DC

Corrente

4 A de capacidade de carga total; 3 A conforme capacidade total UL

Proteção

IP 65, IP 67, IP 68 e IP 69K, conforme as condições de montagem especificadas pelo fabricante

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Consulte as condições de fornecimento com o canal de venda.

Nota fiscal emitida pela IFM

Confirme as informações fiscais diretamente com o fornecedor.

Logística do fabricante

Consulte o fornecedor sobre disponibilidade e condições de atendimento.

Compra simplificada

Consulte o canal de venda para informações sobre processo de compra e atendimento.

Sobre o Cabo de Conexão Fêmea M12 IFM EVC562, 50 m, Blindado, PUR

O IFM EVC562 é um cabo de conexão de 50 m com conector fêmea M12, destinado a conexões em automação industrial. Possui cabo blindado com revestimento PUR e contatos banhados a ouro. O conector é reto, codificado A e tem cinco contatos; a ficha informa tensão de operação inferior a 30 V AC e inferior a 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC562
Comprimento do cabo	50 m
Conector	Fêmea M12, reto, codificação A, 5 contatos
Blindagem	Cabo blindado
Material do cabo	PUR
Tensão de operação	< 30 V AC / < 36 V DC
Capacidade de carga total	4 A
Grau de proteção informado	IP 65, IP 67, IP 68 e IP 69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Diâmetro externo do cabo	4,9 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em automação industrial nas quais sejam requeridos cabo de 50 m, conector fêmea M12 reto A-coded de 5 contatos e construção blindada.
Aplicações indicadas na ficha: máquinas-ferramenta e ambientes relacionados a refrigerantes e lubrificantes, respeitados os limites elétricos, ambientais e de montagem do fabricante.
Instalações que demandem cabo PUR com tolerância a movimentos de dobra e deslocamento, observando o raio mínimo de flexão informado.

⚠ Considere outro se precisa de:

Não selecionar quando a interface necessária exigir conector de outro formato, gênero, codificação ou número de contatos; a ficha identifica este modelo como fêmea M12 reto, A-coded, com 5 contatos.
Não aplicar acima dos limites de tensão e corrente informados: < 30 V AC / < 36 V DC, 4 A total e 3 A conforme capacidade total UL.
Não presumir que o grau IP do conjunto instalado será mantido sem acoplamento e montagem adequados; a ficha não detalha todas as condições de ensaio e montagem.

APLICAÇÕES E USO

Aplicação explicitamente indicada: conexões em automação industrial, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes. Confirmar que a instalação atende aos limites de temperatura, proteção e montagem do conector.
Possibilidade de uso em ligação entre equipamento com interface compatível e sistema de distribuição M12: verificar conector correspondente, pinagem e requisitos elétricos; a ficha não declara protocolo de comunicação específico.
Em instalação móvel, respeitar a faixa de temperatura móvel de -25 a 90 °C, o raio mínimo de flexão de 10 vezes o diâmetro do cabo e os limites de velocidade e aceleração declarados para a condição especificada.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea M12 IFM EVC562, 50 m, Blindado, PUR, verifique estes pontos:

Escolha o EVC562 quando

A instalação exigir cabo de conexão de 50 m, conector fêmea M12 reto com codificação A e 5 contatos, cabo blindado PUR e operação dentro dos limites elétricos e ambientais especificados.

Verifique outro modelo quando

O equipamento exigir outra configuração de conector, comprimento, número de contatos ou codificação, ou quando a aplicação exceder os limites de tensão, corrente, temperatura ou flexão informados. Compare a interface do equipamento e a ficha técnica antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Código do produto	EVC562	Referência do produto no anúncio e na ficha.
Designação do produto	ADOAH040MSS0050H04	Designação técnica informada nos dados do fabricante.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do item.
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários indicados na ficha do produto.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; cabo blindado; tolerâncias para dobras e deslocamentos	Características declaradas para o cabo.

Dados elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limites declarados na ficha; respeitar a condição de operação.
Capacidade de carga total	4 A	Valor total informado para o produto.
Capacidade de corrente total UL	3 A	Valor informado especificamente para a condição UL.
Seção e composição dos condutores	5 x 0,25 mm²; 32 x Ø 0,1 mm por condutor	Construção elétrica do cabo conforme ficha.
Blindagem	Cabo blindado; blindagem não aplicada no conector	A ficha especifica a blindagem do cabo e ressalva sua aplicação no conector.
Classe de proteção elétrica	III	Classificação indicada na ficha.

Conexões

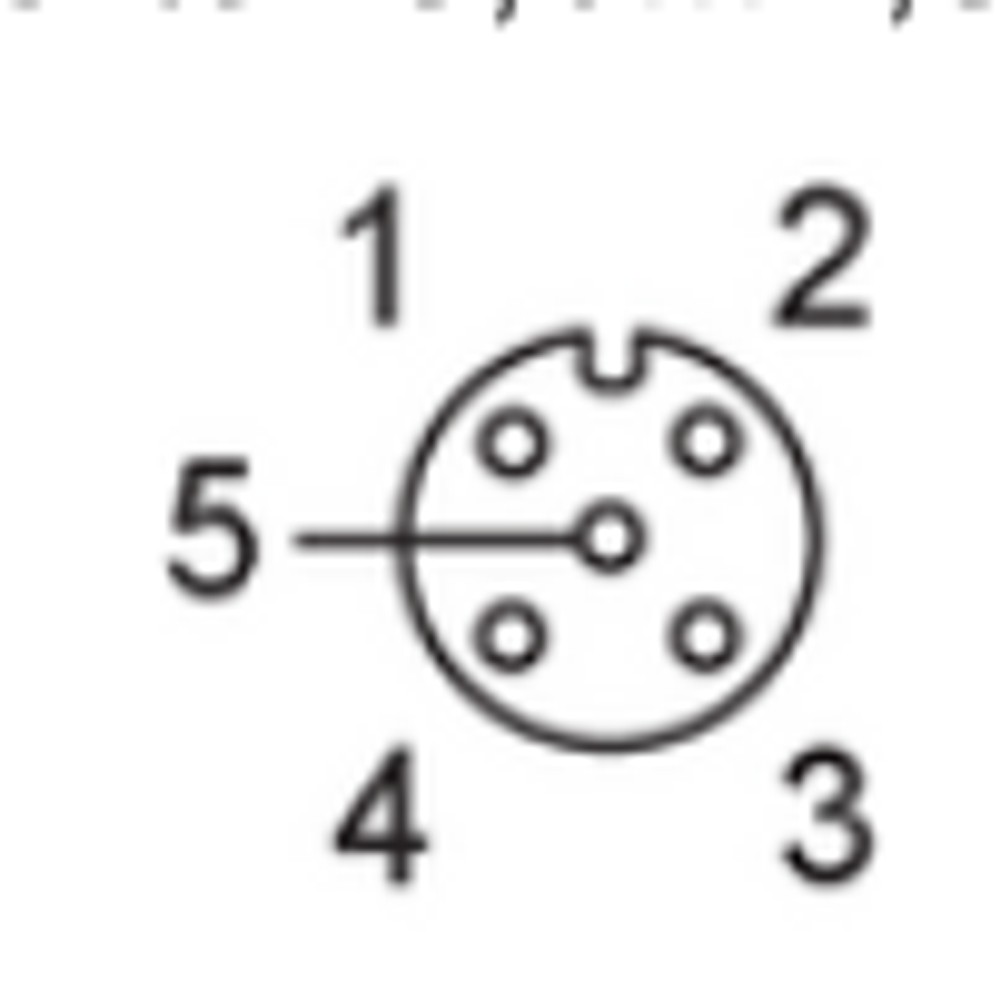

Conector	1 x M12 fêmea, reto, codificação A	Configuração mecânica do conector; verificar correspondência com a interface do equipamento.
Contatos	5, banhados a ouro	Número e acabamento dos contatos informados pelo fabricante.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo.
Porca de bloqueio	Latão niquelado	Material informado para o bloqueio do conector.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada na ficha para o aperto do conector.

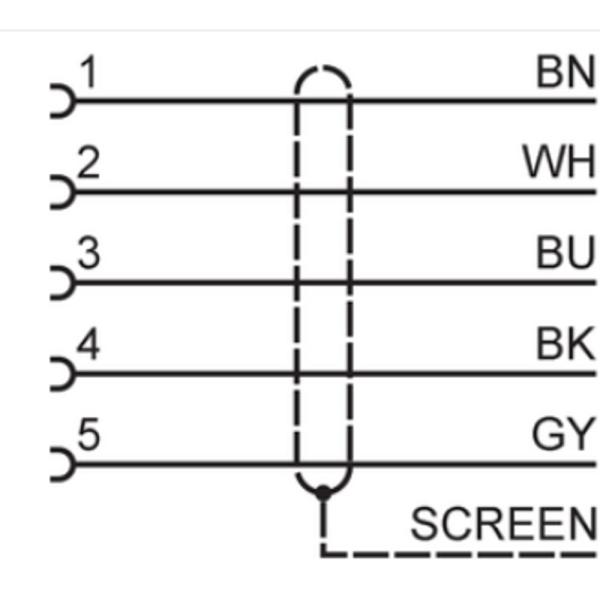

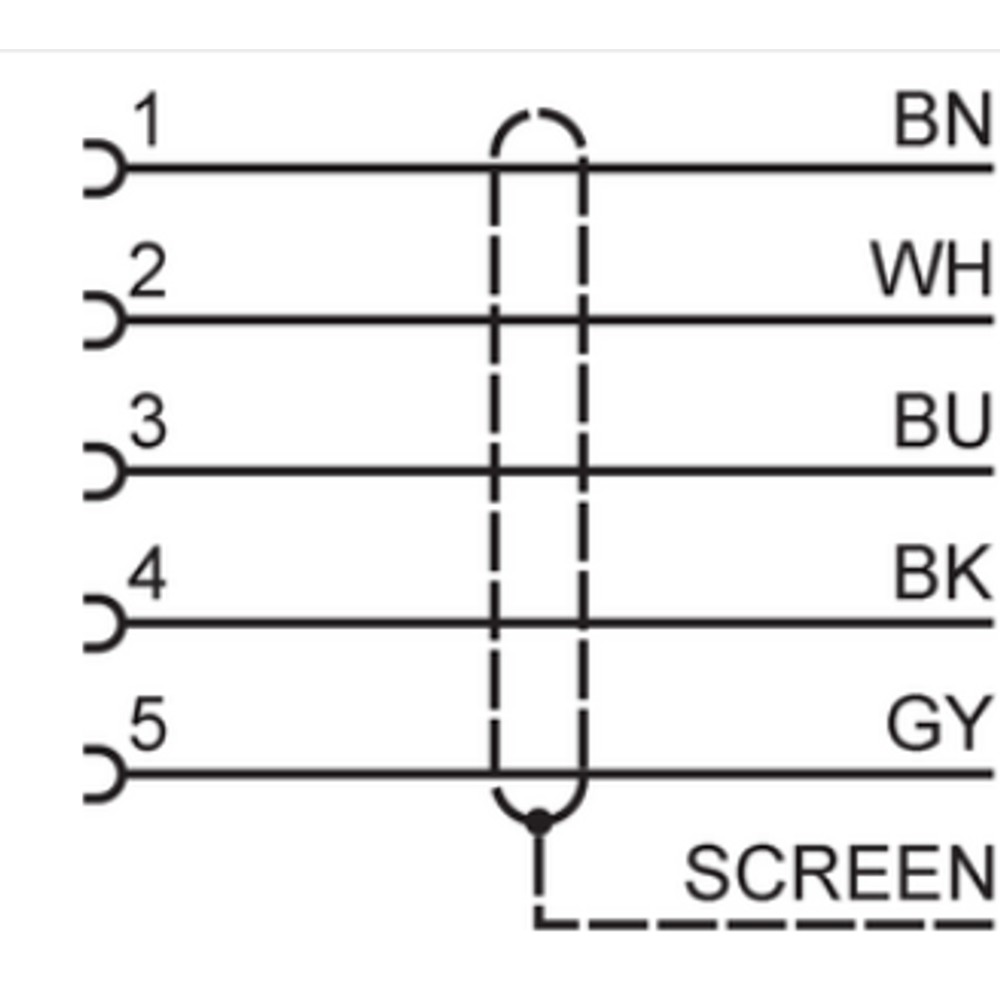

Cores dos fios	BK = preto; BN = marrom; BU = azul; GY = cinza; WH = branco	Identificação de cores informada na ficha; consultar o esquema do fabricante para atribuição elétrica dos pinos.

Cabo e materiais
Comprimento	50 m	Comprimento declarado do cabo.
Material do revestimento	PUR	Material da capa externa informado para o cabo.
Cor do cabo	Preto	Cor indicada na descrição da conexão elétrica do cabo.
Diâmetro externo do cabo	4,9 mm	Dimensão informada na ficha.
Material do invólucro	TPU	Material informado para o invólucro.
Material da vedação	FKM	Material informado para a vedação do conector.
Sem silicone	Sim	Característica declarada pelo fabricante.
Sem halogênio	Sim	Característica declarada pelo fabricante.

Condições ambientais e proteção
Temperatura ambiente	-25 a 90 °C	Faixa declarada para a temperatura ambiente.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa informada para a condição móvel.
Aviso de temperatura cULus	Até 75 °C	Limite indicado na ficha para a condição cULus.
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K	Graus informados na ficha; dependem da montagem e das condições correspondentes.

Dados mecânicos e movimento
Dimensões informadas	15,5 x 15,5 x 45 mm	Dimensões declaradas na ficha; confirmar no desenho dimensional para aplicação.
Peso	1928 g	Peso informado nos dados do produto.
Ciclos de curvatura	≥ 2 milhões	Resistência declarada a ciclos de curvatura; observar condições de ensaio e instalação do fabricante.
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Raio mínimo declarado para aplicação flexível; não interpretar como raio fixo independente do diâmetro.
Esforço de torção	± 180 °/m	Valor declarado para torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite indicado para a condição de movimento descrita na ficha.
Tolerância a dobras e deslocamentos	Sim	Característica declarada; respeitar os parâmetros de movimento e flexão informados.

Dados comerciais e conformidade declarada
GTIN	4021179277549	Identificador comercial informado no anúncio.
Part number	EVC562; designação técnica ADOAH040MSS0050H04	O anúncio e os dados técnicos apresentam essas identificações.
NCM	8544.42.00	Classificação fiscal fornecida no contexto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha identifica conexão M12 A-coded de 5 contatos; não informa protocolo de comunicação específico. A compatibilidade de protocolo depende dos equipamentos conectados e de sua pinagem.

Conexões

Elétrica Cabo de conexão blindado, 50 m, PUR, preto, diâmetro externo de 4,9 mm, 5 x 0,25 mm²; conector fêmea M12 reto A-coded com 5 contatos dourados. Tensão informada: < 30 V AC / < 36 V DC. Capacidade de carga total: 4 A; capacidade total UL: 3 A. A blindagem do cabo não é aplicada no conector, conforme a ficha.

Processo Não se aplica: trata-se de um cabo elétrico de conexão, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com tomada M12 macho, reta de acoplamento compatível, A-coded e 5 contatos, além de pinagem elétrica correspondente.	✓	A interface do cabo é fêmea M12, reta, A-coded e com 5 contatos. Confirmar também a pinagem e os limites elétricos do equipamento.
Equipamento que exige conexão de processo para fluido ou pressão.	✗	O produto é um cabo de conexão elétrica e não possui conexão de processo.
Circuito dentro dos limites de tensão e corrente informados para o cabo.	✓	A ficha informa < 30 V AC / < 36 V DC, capacidade total de 4 A e capacidade total UL de 3 A; considerar a condição aplicável ao projeto.
Circuito com tensão ou corrente acima dos limites especificados.	✗	A ficha não autoriza operação acima de < 30 V AC / < 36 V DC, 4 A total ou 3 A conforme capacidade total UL.
Aplicação que exige comunicação por protocolo específico.	✗	A ficha não declara protocolo. Verificar a compatibilidade do protocolo e da pinagem entre os equipamentos antes de usar.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea M12 IFM EVC562, 50 m, Blindado, PUR

Desenergize o circuito e confirme que a tensão e a corrente previstas estão dentro dos limites da ficha.
Verifique a correspondência mecânica da tomada: M12 macho compatível, codificação A e interface de 5 contatos.
Confirme a pinagem do equipamento pelo esquema do fabricante; não deduza a função elétrica apenas pelas cores dos fios.
Passe o cabo de modo a evitar esforço de tração ou torção fora dos parâmetros declarados e respeite o raio mínimo de flexão para instalação móvel.
Acople o conector alinhando a interface e aperte dentro da faixa de torque especificada pelo fabricante.
Após a montagem, confira o acoplamento, a vedação e a continuidade da ligação antes de energizar; confirme que a instalação atende ao grau de proteção requerido.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Acoplamento incompleto, pinagem incompatível ou conexão elétrica diferente da exigida pelo equipamento.	Desenergize o circuito, verifique o encaixe e compare a pinagem do equipamento com o esquema do fabricante; confirme também os limites de tensão e corrente.
Intermitência durante o movimento do cabo.	Flexão abaixo do raio mínimo, torção ou movimento fora das condições declaradas.	Inspecione o trajeto e o ponto de flexão; compare o raio com o mínimo de 10 vezes o diâmetro e confira os parâmetros de movimento da aplicação.
Umidade ou contaminantes aparecem na conexão.	Acoplamento ou montagem inadequados para manter o grau de proteção requerido.	Inspecione o conector, a vedação e o assentamento; confirme que a instalação corresponde às condições de proteção especificadas pelo fabricante.
A conexão aquece ou apresenta falha sob carga.	Operação acima da capacidade de corrente aplicável ou conexão com contato inadequado.	Desenergize e verifique a corrente do circuito, considerando 4 A total ou 3 A para a condição UL, além do estado e do aperto da conexão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC562 (PDF) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC562 e para que serve?

É um cabo de conexão de 50 m com conector fêmea M12, destinado a ligações em automação industrial. A ficha indica uso em máquinas-ferramenta e aplicações relacionadas a refrigerantes e lubrificantes.

O que acompanha o produto e qual é a configuração do conector?

A ficha informa 1 peça por embalagem: o cabo EVC562 com conector fêmea M12 reto, A-coded e de 5 contatos. Não há acessórios adicionais listados.

Este cabo serve em qualquer conexão M12?

Não é possível afirmar compatibilidade com qualquer M12: este modelo é fêmea, reto, A-coded e tem 5 contatos. Confirme também a pinagem e os requisitos elétricos do equipamento.

Ele funciona com um protocolo de comunicação específico?

A ficha não declara protocolo de comunicação. A compatibilidade depende da pinagem e dos requisitos dos equipamentos conectados.

Posso usar o EVC562 acima de 30 V AC ou 36 V DC?

A ficha informa tensão de operação inferior a 30 V AC e inferior a 36 V DC, portanto não se deve selecionar o cabo para operação acima desses limites.

Serve para uma aplicação que exige mais de 4 A?

A ficha informa capacidade de carga total de 4 A e capacidade total UL de 3 A. Se o circuito ultrapassar o limite aplicável, selecione uma solução dimensionada para essa corrente.

O equipamento não funciona depois de conectar o cabo; o que verifico antes de trocar?

Verifique se o conector está completamente acoplado e se a pinagem corresponde à do equipamento. Confira também a tensão e a corrente do circuito antes de substituir o cabo.

A conexão fica intermitente quando o cabo se movimenta; o que pode causar isso?

Uma causa possível é flexão ou torção fora dos parâmetros declarados. Inspecione o trajeto e confira o raio mínimo de flexão e as condições de movimento indicadas pelo fabricante.

Como devo apertar o conector durante a instalação?

Alinhe e acople o conector sem forçar e use torque entre 0,6 e 1,5 Nm, conforme a ficha. Desenergize o circuito durante a instalação e confirme a pinagem no esquema do equipamento.

Como escolher entre este cabo e outro modelo M12?

Escolha o EVC562 quando forem necessários 50 m, conector fêmea reto A-coded de 5 contatos e os limites elétricos e ambientais informados. Se a aplicação exigir outro comprimento ou outra configuração de conector, compare a ficha técnica do modelo alternativo.

GLOSSÁRIO TÉCNICO

A-coded

Codificação mecânica do conector M12 indicada para identificar sua configuração; deve corresponder à interface do equipamento. (Ref.: conector M12 reto, codificação A)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do cabo: PUR)

IP 69K

Grau de proteção listado na ficha do produto; a proteção efetiva depende das condições de montagem e uso especificadas pelo fabricante. (Ref.: grau de proteção IP 65, IP 67, IP 68 e IP 69K)

Raio mínimo de flexão

Menor raio de curvatura declarado para aplicação flexível; neste cabo corresponde a 10 vezes o diâmetro do cabo. (Ref.: raio mínimo de flexão em aplicação flexível)

Blindagem

Construção que inclui blindagem no cabo; a ficha ressalva que a blindagem não é aplicada no conector. (Ref.: conexão elétrica do cabo e do soquete)
