Cabo Conector Fêmea M12 IFM EVC562 50m Blindado

Pré-visualizar: EVC562 IFM - Cabo Conector Fêmea M12 Automação Industrial 50m Blindado PUR

EVC562 IFM - Cabo Conector Fêmea M12 Automação Industrial 50m Blindado PUR

Imagem meramente ilustrativa

R$ 1.655,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC562
EAN: 4021179277549
NCM do produto: 85444200

Destaques do Produto Comprimento 50 m...mais

Fechar menu

Saiba mais sobre: "EVC562 IFM - Cabo Conector Fêmea M12 Automação Industrial 50m Blindado PUR"

Destaques do Produto

Comprimento

50 m

Tipo de conector

Fêmea M12, reto, codificação A

Número de contatos

Tensão de operação

< 30 V AC / < 36 V DC

Corrente total

4 A

Material e construção

PUR; cabo blindado

Por que comprar IFM na Melhor Indústria?

Sobre o Cabo de conexão fêmea M12 IFM EVC562, 50 m, blindado, PUR

O IFM EVC562 é um cabo de conexão de 50 m com conector fêmea M12, destinado a conexões em aplicações industriais e de automação. Possui cabo blindado com revestimento em PUR e contatos dourados. A ficha informa proteção IP65, IP67, IP68 e IP69K, além de operação abaixo de 30 V AC e abaixo de 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de conexão com conector fêmea
Conector	M12, reto, codificação A, 5 contatos
Comprimento do cabo	50 m
Revestimento do cabo	PUR, preto, Ø 4,9 mm
Condutores	5 x 0,25 mm²
Tensão de operação	< 30 V AC / < 36 V DC
Capacidade de carga total	4 A
Proteção	IP65, IP67, IP68 e IP69K
Faixa de temperatura ambiente	-25...90 °C
Identificação	EVC562 \| GTIN 4021179277549

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que exijam cabo de 50 m e conector fêmea M12 reto, codificação A, com 5 contatos, desde que os requisitos elétricos e mecânicos do equipamento sejam atendidos.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme as aplicações indicadas na ficha.
Instalações que requeiram cabo blindado, contatos banhados a ouro e proteção IP65, IP67, IP68 ou IP69K nas condições de montagem especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Aplicações cuja tensão exceda os limites informados: abaixo de 30 V AC e abaixo de 36 V DC.
Circuitos cuja corrente total requerida exceda 4 A.
Equipamentos que exijam conector macho, conexão diferente de M12 reto codificado A ou quantidade de contatos diferente de 5.
Instalações que exijam conexão elétrica da blindagem no soquete: a ficha informa que a blindagem do cabo não é aplicada no soquete.

APLICAÇÕES E USO

Uso indicado pela ficha em máquinas-ferramenta e em aplicações industriais de automação, incluindo ambientes com refrigerantes e lubrificantes. Verifique a compatibilidade dos materiais e a montagem para as condições reais do processo.
Pode ser considerado em instalações que necessitem de um cabo de 50 m com conector fêmea M12 de 5 contatos; essa possibilidade depende da compatibilidade elétrica e da pinagem do equipamento conectado.
Para aplicações móveis, a ficha informa faixa de temperatura de -25...90 °C, velocidade máxima de 3,3 m/s sob deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², além de raio de flexão mínimo de 10 vezes o diâmetro do cabo. Não extrapole esses parâmetros para condições diferentes sem validação do fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M12 IFM EVC562, 50 m, blindado, PUR, verifique estes pontos:

Escolha o EVC562

Quando a instalação requer 50 m de cabo, conector fêmea M12 reto codificado A com 5 contatos e os limites elétricos, ambientais e de conexão deste modelo são compatíveis com o equipamento.

Verifique outra configuração

Busque outra versão se o equipamento exigir conector macho, codificação ou geometria diferentes, outro comprimento, mais de 4 A, tensão fora dos limites indicados ou conexão da blindagem no soquete. Confirme a pinagem e os requisitos do equipamento no datasheet antes da compra.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM	Identificação do fabricante informada no anúncio.
Modelo / SKU	EVC562	Código do produto.
GTIN	4021179277549	Identificador comercial informado na ficha.
Designação do produto	ADOAH040MSS0050H04	Designação indicada nos dados do produto.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional declarada.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	1928 g	Massa indicada nos dados do produto.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Conexões elétricas
Conexão do soquete	1 x M12, reto; codificação A; 5 contatos, dourados	Configuração física e número de contatos do conector fêmea.
Corpo do soquete	TPU, laranja	Material e cor informados para o corpo do conector.
Bloqueio	Latão niquelado	Material do elemento de bloqueio.
Vedação	FKM	Material da vedação do soquete.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o aperto do conector.
Conexão do cabo	5 x 0,25 mm² (32 x Ø 0,1 mm)	Composição e seção dos condutores informadas.

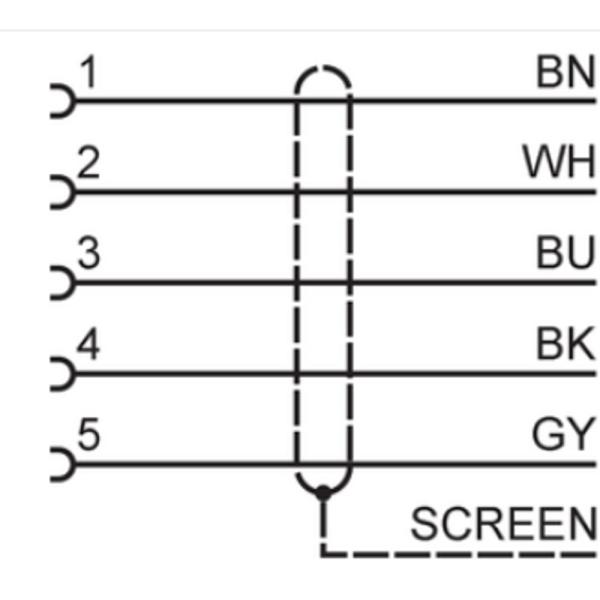

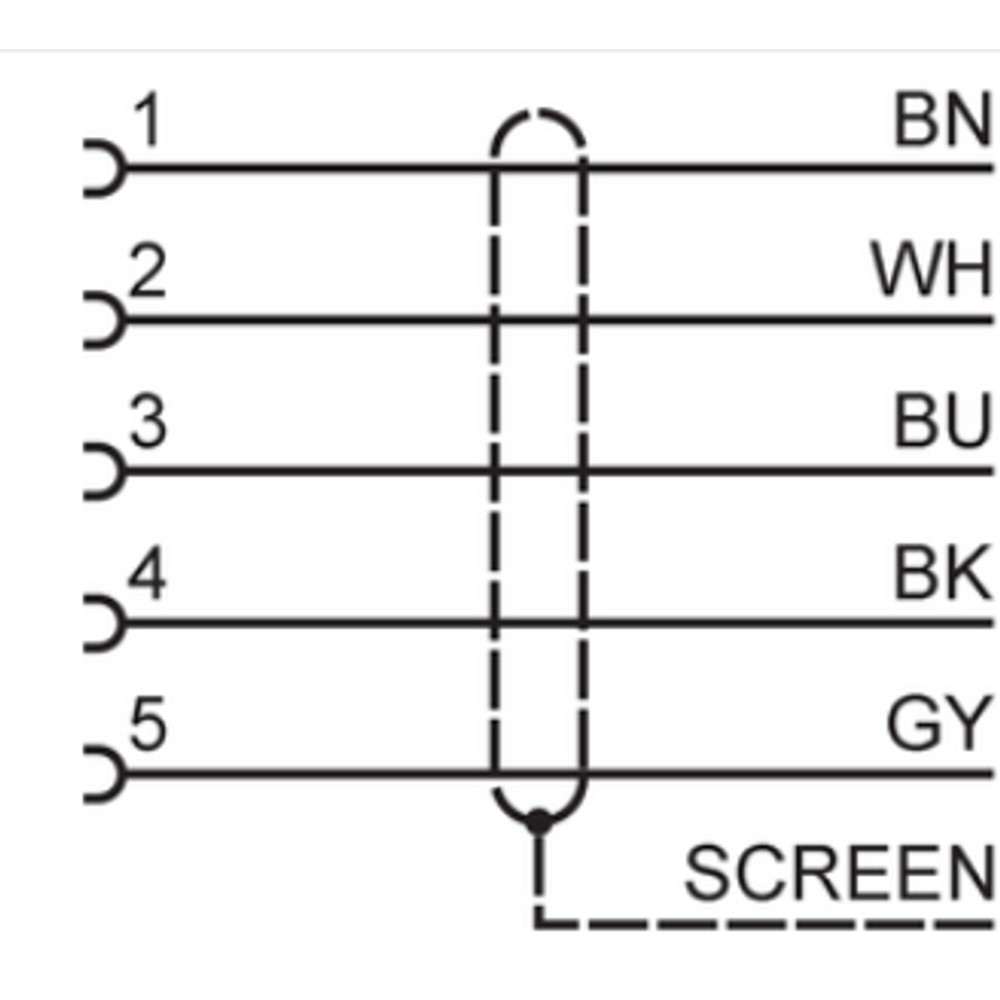

Cores dos fios	BK = preto; BN = marrom; BU = azul; GY = cinza; WH = branco	Identificação de cores indicada na ficha; não substitui a confirmação da pinagem no datasheet.

Dados elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limites de operação declarados nos dados do produto; a fonte primária do anúncio também informa < 30 V AC.
Capacidade de carga total	4 A	Corrente total indicada para o cabo.
Capacidade de corrente total (UL)	3 A	Valor separado informado para a condição UL.
Classe de proteção elétrica	III	Classe declarada na ficha.

Cabo e materiais
Comprimento	50 m	Comprimento total do cabo.
Material do revestimento	PUR	Material informado para o revestimento do cabo.
Cor e diâmetro do cabo	Preto; Ø 4,9 mm	Características físicas indicadas na ficha.
Blindagem	Cabo blindado; blindagem não aplicada no soquete	A ficha diferencia a presença de blindagem no cabo da sua conexão no soquete.
Material da porca	Latão niquelado	Material informado para o elemento de bloqueio/porca.
Material da vedação	FKM	Material da vedação do conector.
Material do invólucro	TPU	Material indicado para o invólucro.
Livre de silicone	Sim	Característica declarada pelo fabricante.
Livre de halogênio	Sim	Característica declarada pelo fabricante.
Contatos banhados a ouro	Sim	Acabamento dos contatos informado na ficha.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados; a proteção depende da montagem e das condições especificadas pelo fabricante.
Temperatura ambiente	-25...90 °C	Faixa indicada para a temperatura ambiente.
Temperatura ambiente móvel	-25...90 °C	Faixa informada para a condição móvel.
Limite de temperatura cULus	...75 °C	A ficha apresenta o aviso cULus com limite indicado como ...75; consulte o datasheet para interpretação da condição.

Dados mecânicos e movimento
Dimensões do conector	15,5 x 15,5 x 45 mm	Dimensões indicadas na ficha.
Ciclos de curvatura	≥ 2.000.000	Valor informado para tolerâncias de dobras e deslocamentos.
Esforço de torção	± 180 °/m	Parâmetro declarado para torção.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível; considerar o diâmetro externo do cabo.
Velocidade de movimento	Máx. 3,3 m/s	Condição informada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.

Aplicação
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários de uso explicitamente informados na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de protocolo não pode ser confirmada apenas pelo tipo de conector.

Conexões

Elétrica Cabo de conexão blindado com 5 condutores de 0,25 mm²; tensão de operação < 30 V AC / < 36 V DC e capacidade de carga total de 4 A. Soquete M12 fêmea reto, codificação A, com 5 contatos dourados. A ficha informa que a blindagem do cabo não é aplicada no soquete. A pinagem funcional deve ser conferida com o equipamento conectado.

Processo Não se aplica: é um cabo elétrico de conexão, não um componente com conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 macho, reto ou compatível mecanicamente, codificação A e 5 contatos	✓	A configuração do cabo é fêmea M12, reta, codificada A e com 5 contatos. A compatibilidade elétrica e a pinagem do equipamento ainda devem ser verificadas.
Circuito dentro dos limites de tensão e corrente informados	✓	A ficha indica < 30 V AC / < 36 V DC e capacidade de carga total de 4 A.
Circuito acima de 4 A ou fora dos limites de tensão especificados	✗	Esses requisitos excedem os valores declarados para o cabo.
Sistema que requer protocolo de comunicação específico	✗	A ficha não declara protocolo; confirme a compatibilidade elétrica, a pinagem e os requisitos do fabricante do equipamento antes de usar.
Instalação que depende de continuidade da blindagem até o soquete	✗	A ficha informa que a blindagem do cabo não é aplicada no soquete.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M12 IFM EVC562, 50 m, blindado, PUR

Confirme no datasheet que o equipamento possui conexão correspondente ao conector fêmea M12 reto, codificação A e 5 contatos.

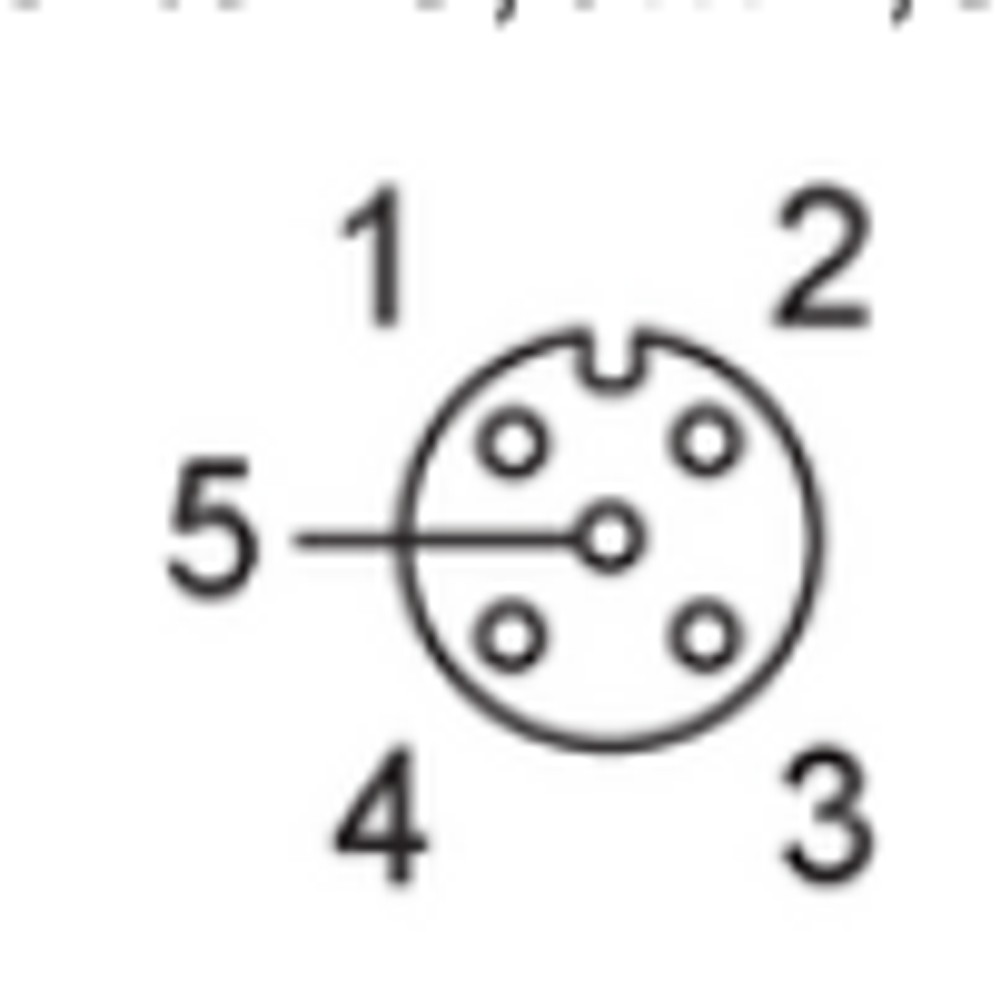

Verifique a pinagem e a função de cada condutor no equipamento; use a tabela de cores apenas como identificação dos fios, não como substituta do esquema elétrico.
Confirme que tensão e corrente do circuito permanecem dentro dos limites declarados para o cabo.
Posicione o cabo sem exceder o raio de flexão mínimo de 10 vezes o diâmetro do cabo em aplicações flexíveis.
Acople o conector alinhando corretamente as interfaces e aperte dentro da faixa de torque indicada de 0,6...1,5 Nm.
Inspecione o assentamento do conector e a condição do cabo; para manter o grau de proteção, siga as instruções do fabricante para a montagem e o ambiente de uso.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento não estabelece conexão elétrica.	Conector não totalmente acoplado, pinagem incompatível ou condutor interrompido.	Confirme o acoplamento e compare a pinagem e as funções dos condutores com o esquema do equipamento; com o circuito desenergizado, verifique a continuidade dos condutores.
Falha intermitente durante movimentação do cabo.	Flexão ou movimento fora das condições especificadas, dano mecânico ou conexão instável.	Inspecione o cabo ao longo do percurso e confira o raio de flexão, a velocidade e a aceleração em relação aos parâmetros declarados.
A conexão apresenta aquecimento ou queda de desempenho elétrico.	Corrente acima da capacidade declarada, contato inadequado ou conexão frouxa.	Meça a corrente do circuito e compare com os limites da ficha; verifique o acoplamento e o torque de aperto especificado, com o circuito desenergizado.
Umidade ou contaminantes aparecem na interface do conector.	Acoplamento incompleto, vedação danificada ou montagem fora das condições necessárias para o grau de proteção.	Inspecione a vedação e as superfícies de acoplamento, confirme a montagem conforme o datasheet e verifique se o conector está corretamente fechado.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVC562 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC562 e para quem ele serve?

É um cabo de conexão de 50 m com conector fêmea M12 reto, codificação A e 5 contatos. A ficha indica uso em automação industrial e máquinas-ferramenta.

O conector é M12 e quantos contatos tem?

Sim. A ficha especifica um soquete fêmea M12 reto, codificação A, com 5 contatos banhados a ouro.

O cabo acompanha algum acessório separado?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. O cabo e o conector fazem parte do produto descrito.

Posso usar este cabo em um equipamento com conector M12 fêmea?

O EVC562 também tem conector fêmea, portanto não se conecta diretamente a outra interface fêmea. Confirme o tipo de conector do equipamento e a compatibilidade mecânica e elétrica antes de selecionar.

Ele serve para circuitos acima de 4 A ou de 36 V DC?

Não, esses requisitos excedem os limites declarados: capacidade de carga total de 4 A e operação abaixo de 36 V DC. A ficha também informa abaixo de 30 V AC.

O EVC562 é indicado quando preciso ligar a blindagem no conector?

Não é possível usar a ficha para confirmar essa condição: ela informa que o cabo é blindado, mas que a blindagem não é aplicada no soquete. Se a continuidade da blindagem no conector for necessária, consulte o fabricante sobre outra configuração.

O que verificar se o sinal falha quando o cabo se movimenta?

Inspecione o cabo e as conexões e compare o movimento real com os parâmetros declarados de flexão, velocidade e aceleração. Verifique também a continuidade dos condutores com o circuito desenergizado.

O que pode causar entrada de umidade na conexão?

Uma conexão incompletamente acoplada, vedação danificada ou montagem inadequada pode comprometer a proteção. Inspecione a vedação e confirme a montagem conforme o datasheet antes de substituir o cabo.

É melhor escolher o EVC562 ou comprar um cabo mais curto?

Escolha o EVC562 quando os 50 m forem necessários e forem compatíveis com o percurso e a instalação. Se o projeto exigir outro comprimento, selecione uma versão que corresponda ao requisito e confirme suas demais especificações.

Qual cuidado devo ter ao instalar o cabo em uma aplicação flexível?

Respeite o raio de flexão mínimo de 10 vezes o diâmetro do cabo e não ultrapasse as condições de movimento especificadas na ficha. Para torque e montagem do conector, siga os valores e instruções do datasheet.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12 indicada para o soquete do cabo; a compatibilidade deve ser confirmada com a interface do equipamento. (Ref.: conexão do soquete: M12, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de agentes, dependente da montagem e das condições especificadas. (Ref.: IP65, IP67, IP68, IP69K)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do revestimento: PUR)

Raio de flexão

Raio mínimo a respeitar ao curvar o cabo em aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mínimo 10 x diâmetro do cabo)

Blindagem do cabo

Elemento de proteção do cabo contra interferências; neste produto, a ficha informa que a blindagem não é aplicada no soquete. (Ref.: cabo blindado; blindagem não aplicada no soquete)
