Cabo Conector Fêmea M12 IFM EVC549 10m Blindado

Pré-visualizar: EVC549 IFM - Cabo Conector Fêmea M12 Automação Industrial 10m PUR Blindado

EVC549 IFM - Cabo Conector Fêmea M12 Automação Industrial 10m PUR Blindado

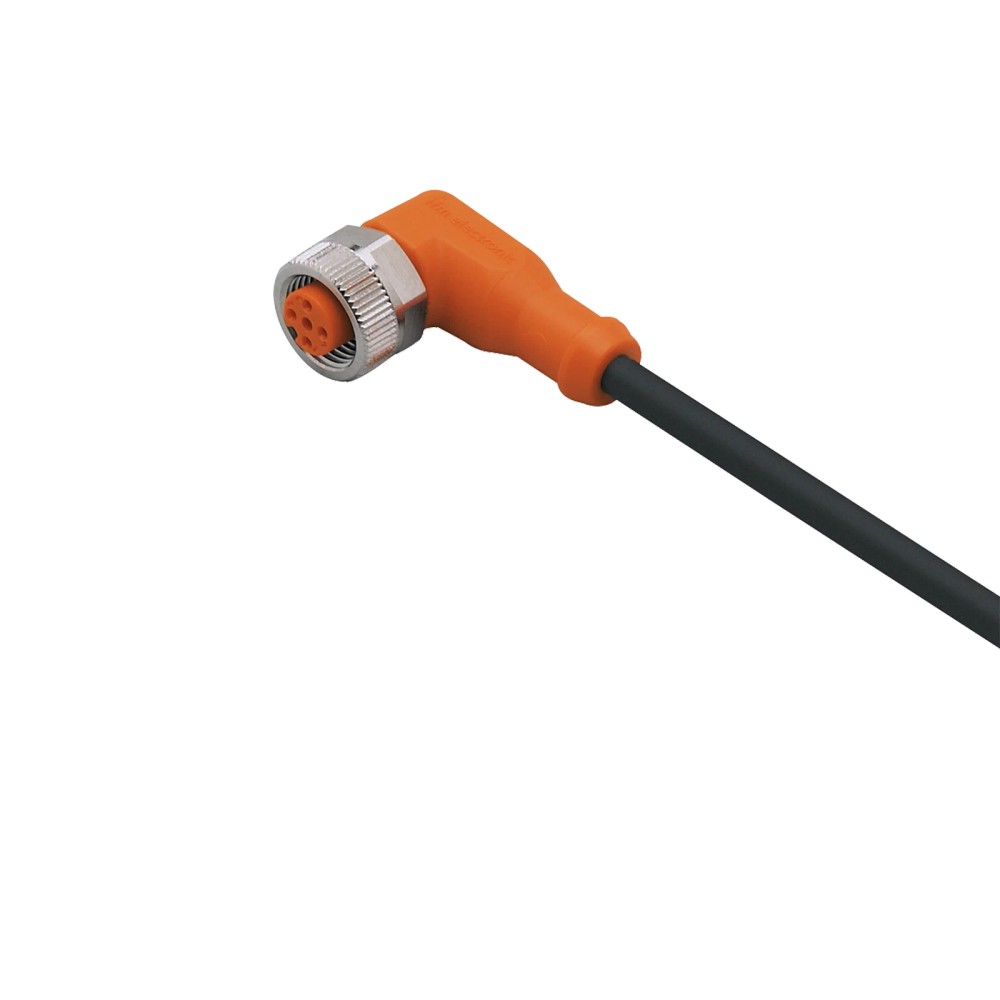

Imagem meramente ilustrativa

R$ 396,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC549
EAN: 4021179275200
NCM do produto: 85444200

Destaques do Produto Comprimento 10 metros...mais

Fechar menu

Saiba mais sobre: "EVC549 IFM - Cabo Conector Fêmea M12 Automação Industrial 10m PUR Blindado"

Destaques do Produto

Comprimento

10 metros

Tipo Conector

Fêmea M12 Angular

Blindagem

Blindado

Material Revestimento

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC549 IFM - Cabo Conector Fêmea M12 Automação Industrial 10m PUR Blindado

O EVC549 é um cabo de conexão industrial com conector fêmea M12 angular, projetado para aplicações que exigem alta resistência mecânica e proteção contra interferências eletromagnéticas. Possui 10 metros de comprimento, revestimento em poliuretano (PUR) e blindagem, sendo ideal para ambientes de automação industrial com presença de lubrificantes e refrigerantes. Destaca-se pelo grau de proteção IP65/IP67, livre de halogênio e silicone, garantindo durabilidade em condições operacionais severas.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC549
Comprimento	10 m
Tipo de Conector	Fêmea M12 Angular
Material	PUR
Grau de Proteção	IP 65, IP 67
Blindado	Sim
Corrente Nominal	4 A
Temperatura	-25...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de lubrificantes e refrigerantes
Aplicações robóticas e de esteiras (devido aos ciclos de curvatura)
Ambientes com necessidade de proteção contra interferência eletromagnética (EMI)

⚠ Considere outro se precisa de:

Aplicações com tensão de operação superior a 36V DC ou 30V AC
Ambientes com temperatura ambiente superior a 90°C
Uso em sensores ou dispositivos que exigem conectores M8 ou M12 codificação B, C ou D
Raio de dobra inferior a 10 vezes o diâmetro do cabo em aplicações móveis

APLICAÇÕES E USO

Aplicações em máquinas-ferramenta com exposição a refrigerantes e lubrificantes
Integração de sensores industriais em linhas de montagem
Aplicações móveis em robótica ou braços articulados (tolerância a dobras)
Ambientes industriais com necessidade de proteção EMI (blindagem)

COMO ESCOLHER

Antes de comprar o EVC549 IFM - Cabo Conector Fêmea M12 Automação Industrial 10m PUR Blindado, verifique estes pontos:

Quando escolher este produto

Opte pelo EVC549 quando necessitar de um cabo robusto de 10 metros, blindado, com alta resistência química (PUR) e necessidade de aprovação IP67 para aplicações industriais.

Quando buscar outra opção

Busque alternativas se o comprimento de 10 metros não for adequado, se necessitar de conector M8, ou se a aplicação envolver tensões operacionais superiores a 36V DC.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limite de segurança para operação elétrica
Capacidade de corrente total	4 A	Capacidade máxima de carga do cabeamento
Classe de proteção	III	Norma de isolamento elétrico

Condições Ambientais
Grau de proteção	IP 65, IP 67	Proteção contra entrada de partículas e líquidos
Temperatura ambiente	-25...90 °C	Faixa de operação conforme especificações cULus

Dados Mecânicos
Comprimento do cabo	10 m	Extensão física disponível
Material de revestimento	PUR	Material resistente a óleos e lubrificantes
Ciclos de curvatura	≥ 2 Milhões	Durabilidade mecânica em aplicações móveis
Diâmetro do cabo	4,9 mm	Dimensão externa nominal

Dados de Conexão
Conexão	1 x M12 angular	Interface de conexão do lado do campo
Blindagem	Sim	Característica para redução de ruído elétrico

COMPATIBILIDADE

Comunicação

• Padrão Industrial M12 A-coded

Conexões

Elétrica 5 fios, 0,25 mm²

Processo 1 x M12 (Fêmea, Angular)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com alta interferência eletromagnética (EMI)	✓	O cabo é blindado, oferecendo proteção contra ruídos induzidos.
Ambiente com presença constante de óleos e lubrificantes	✓	O revestimento em PUR é resistente a agentes químicos industriais comuns.
Aplicações com tensão superior a 36V DC	✗	O cabo é especificado para baixa tensão, conforme datasheet técnico.

INSTALAÇÃO

Como instalar o EVC549 IFM - Cabo Conector Fêmea M12 Automação Industrial 10m PUR Blindado

Certifique-se de que a energia do equipamento esteja desligada.
Inspecione os pinos do conector fêmea e a rosca do sensor para remover contaminantes.
Alinhe a codificação do conector M12 angular com a ranhura do sensor.
Rosqueie manualmente a porca de travamento até sentir resistência.
Utilize o torque recomendado (0,6 a 1,5 Nm) para garantir a vedação IP67.
Verifique o funcionamento do sinal através do controlador após energizar.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal intermitente ou perda total de comunicação.	Dobra excessiva abaixo do raio de curvatura permitido ou esmagamento mecânico do cabo.	Realizar teste de continuidade nos fios internos e inspeção visual da capa de PUR.
Ingresso de umidade ou lubrificante no conector, causando oxidação.	Vedação inadequada ou torque incorreto no conector M12.	Verificar integridade do O-ring e garantir torque de aperto entre 0,6-1,5 Nm.
Ruído no sinal lido pelo controlador.	Interferência eletromagnética externa excessiva.	Verificar se a blindagem está corretamente aterrada conforme projeto elétrico.
Aquecimento do cabo ou derretimento parcial do revestimento.	Tensão ou corrente acima do limite nominal.	Medir a carga do circuito e comparar com o limite de 4A / 30V AC.

DOCUMENTAÇÃO TÉCNICA

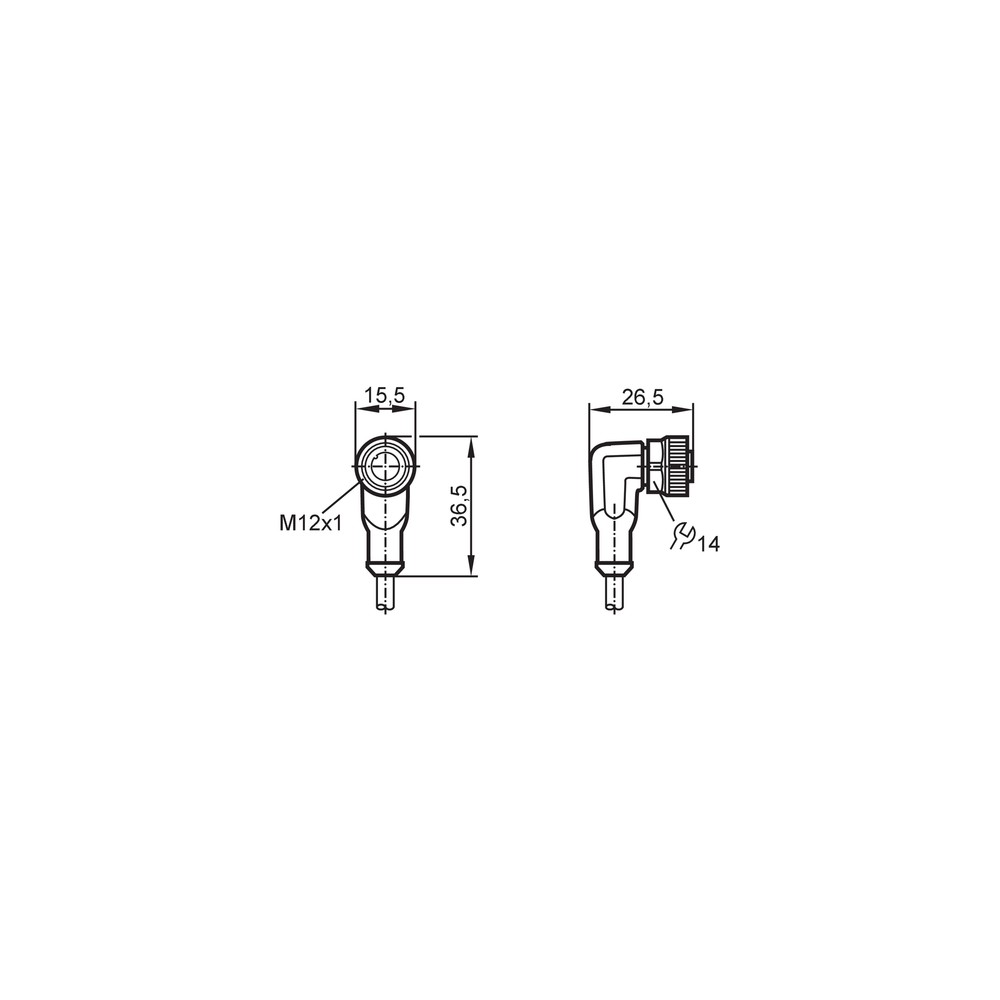

Datasheet Técnico EVC549 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o cabo EVC549 da IFM?

O EVC549 é um cabo de conexão industrial com conector fêmea M12 angular, desenvolvido para automação industrial, permitindo a transmissão segura de sinais e energia em ambientes com lubrificantes e refrigerantes.

O que acompanha o produto?

O produto acompanha um cabo de 10 metros de comprimento com conector M12 fêmea angular e blindagem, pronto para instalação direta em sensores ou atuadores compatíveis.

Para quais aplicações este cabo NÃO serve?

Este cabo não é compatível com tensões superiores a 30V AC ou 36V DC, nem deve ser utilizado em aplicações que exijam conectores M8 ou protocolos de comunicação proprietários não baseados no padrão M12 A-coded.

Existem restrições de material ou ambiente para este cabo?

Não é recomendado para uso em ambientes com temperaturas constantes acima de 90°C ou exposição direta a produtos químicos que degradam especificamente o poliuretano (PUR).

Como diagnosticar uma falha de comunicação no cabo?

Sintomas comuns incluem perda intermitente de sinal ou falhas de comunicação, geralmente causadas por quebra de blindagem ou fios internos devido à fadiga por dobra excessiva.

O que verificar antes de substituir o cabo?

Verifique a continuidade elétrica do cabo com um multímetro e inspecione visualmente a integridade do revestimento PUR e do conector M12 em busca de cortes ou sinais de oxidação nos pinos.

Devo escolher este cabo ou uma extensão de montagem rápida?

O EVC549 é uma solução de peça única com 10 metros, ideal para instalações fixas ou flexíveis onde se exige a robustez do revestimento PUR e a proteção EMI da blindagem.

Qual a vantagem deste modelo frente a cabos comuns?

O modelo EVC549 oferece blindagem e revestimento em PUR, sendo tecnicamente superior para ambientes com interferência eletromagnética e contato com óleos em comparação a cabos padrão de PVC.

Quais os cuidados essenciais na instalação?

Certifique-se de alinhar o conector corretamente ao sensor, rosquear manualmente a porca de travamento e aplicar um torque entre 0,6 e 1,5 Nm, sem utilizar ferramentas de impacto.

Qual a procedência deste cabo?

O EVC549 é um produto da IFM, fabricante com atuação global, e este anúncio é intermediado pela Melhor Indústria, garantindo o faturamento direto pelo fornecedor.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo com alta resistência à abrasão, óleos e agentes químicos comuns em indústrias. (Ref.: Material de revestimento)

Blindagem (Shielded)

Camada metálica interna que protege o sinal elétrico contra interferências eletromagnéticas externas (EMI). (Ref.: Característica especial)

IP67

Grau de proteção que indica total proteção contra poeira e resistência à imersão temporária em água (até 1m por 30min). (Ref.: Grau de proteção)

M12 (Codificação A)

Padrão de conexão circular para sensores e atuadores, onde a codificação A é destinada para sinais e energia de baixa tensão. (Ref.: Conexão elétrica)

Livre de Halogênio

Cabo fabricado sem materiais que liberam gases tóxicos ou corrosivos em caso de combustão, aumentando a segurança em incêndios. (Ref.: Característica especial)
