Cabo de Conexão Fêmea M12 IFM 5m

Pré-visualizar: EVC548 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5m PUR Blindado

EVC548 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5m PUR Blindado

Imagem meramente ilustrativa

R$ 293,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC548
EAN: 4021179275194
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC548 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5m PUR Blindado"

Destaques do Produto

Comprimento

5 m

Conexão

M12 fêmea angular, codificação A, 5 polos

Revestimento

PUR, cabo preto de Ø 4,9 mm

Proteção

IP 65 / IP 67

Tensão de operação

< 30 V AC / < 36 V DC

Blindagem

Sim

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC548 IFM – Cabo de Conexão Fêmea M12 Angular, 5 Polos, Blindado, PUR, 5 m

O EVC548 é um cabo de conexão industrial com conector fêmea M12 angular de 5 polos, destinado à conexão de componentes em aplicações industriais e máquinas-ferramentas. Possui cabo blindado de 5 m com revestimento PUR, contatos dourados e proteção IP 65/IP 67. A tensão de operação especificada é inferior a 30 V AC e inferior a 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de conexão com conector fêmea M12 angular
Conector	M12, codificação A, 5 polos
Comprimento do cabo	5 m
Material do cabo	PUR, sem halogênio, preto
Blindagem	Cabo blindado
Tensão de operação	< 30 V AC / < 36 V DC
Grau de proteção	IP 65 / IP 67
Contatos	5, banhados a ouro
Seção e composição dos condutores	5 x 0,25 mm²; 32 x Ø 0,1 mm por condutor
Temperatura ambiente	-25 a 90 °C; em cULus, até 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes industriais que utilizem interface M12 fêmea angular, codificação A, de 5 polos, respeitando os limites elétricos e ambientais especificados.
Aplicações industriais e em máquinas-ferramentas; o cadastro também cita uso com refrigerantes e lubrificantes.
Instalações que requeiram cabo blindado de 5 m com revestimento PUR, sem silicone e sem halogênio.

⚠ Considere outro se precisa de:

Não selecione este cabo se o equipamento exigir conector com número de polos, codificação, gênero ou geometria diferentes dos informados; confirme a interface do equipamento antes da compra.
Não use fora dos limites declarados de tensão e temperatura. A proteção IP 65/IP 67 não deve ser interpretada como autorização para qualquer condição de instalação ou exposição.

APLICAÇÕES E USO

Aplicação informada: conexão de componentes em instalações industriais e máquinas-ferramentas, com conector M12 fêmea angular A-coded de 5 polos.
Aplicação informada no cadastro: uso em máquinas-ferramentas com refrigerantes e lubrificantes; observar os limites ambientais e de proteção declarados e as condições de instalação.
Possibilidade condicionada à validação: conexão de dispositivos industriais com interface M12 macho A-coded de 5 polos, desde que pinagem, sinais, tensão e corrente sejam compatíveis. A ficha não identifica protocolos ou dispositivos específicos.
Limitação: para uso em movimento, seguir o raio mínimo de flexão e as condições de velocidade e aceleração especificadas; os valores informados não devem ser extrapolados para outros percursos ou configurações.

COMO ESCOLHER

Antes de comprar o EVC548 IFM – Cabo de Conexão Fêmea M12 Angular, 5 Polos, Blindado, PUR, 5 m, verifique estes pontos:

Escolha o EVC548 quando

A instalação exigir cabo de 5 m com conector M12 fêmea angular A-coded de 5 polos, cabo blindado PUR e tensão inferior a 30 V AC ou 36 V DC. Confira também o encaixe mecânico, a pinagem do equipamento e as condições ambientais.

Procure outra configuração quando

O equipamento exigir comprimento diferente, conector reto, outro gênero, codificação ou quantidade de polos. A ficha deste produto não informa compatibilidade com interfaces distintas; valide a conexão e o diagrama elétrico do dispositivo antes de substituir.

ESPECIFICAÇÕES TÉCNICAS

Identificação e configuração
Produto	Cabo de conexão com conector fêmea	Descrição do tipo de produto.
Marca	ifm / IFM	Marca informada nos dados do produto.
SKU	EVC548	Identificador do produto.
GTIN	4021179275194	Identificador comercial informado.
Part number do anúncio	EVC548	Código exibido nos dados primários do anúncio.
Part number do catálogo	ADOAH050MSS0005K05	Código informado no conjunto de dados do catálogo.
Categoria	Tecnologia de conexão; cabos de conexão / automação industrial	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	212,8 g	Peso registrado no conjunto de dados do catálogo.
NCM	8544.42.00	Código fiscal informado no cadastro.

Área de aplicação
Aplicações informadas	Aplicações industriais e em máquinas-ferramentas; refrigerantes e lubrificantes	Cenários explicitamente citados no cadastro do produto.

Dados elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limites de tensão declarados na ficha técnica.
Capacidade de carga total	4 A	Valor total informado na ficha.
Capacidade de corrente total (UL)	3 A	Valor total informado para UL; não confundir com a capacidade de carga total de 4 A.
Classe de proteção elétrica	III	Classe declarada na ficha.

Conexão elétrica
Conector	1 x M12, angular, codificação A	Configuração mecânica do conector fêmea.
Número e material dos contatos	5 contatos, dourados	Configuração dos contatos indicada na ficha.
Corpo do conector	TPU, laranja	Material e cor declarados para o corpo.
Bloqueio / porca	Latão niquelado	Material informado para o bloqueio; o cadastro também identifica o material da porca como latão niquelado.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o conector; respeitar a instrução aplicável à instalação.
Vedação do conector	FKM	Material da vedação declarado.

Cabo
Comprimento	5 m	Comprimento nominal informado.
Material do revestimento	PUR	Material do cabo.
Cor e diâmetro	Preto; Ø 4,9 mm	Características físicas declaradas.
Condutores	5 x 0,25 mm²; 32 x Ø 0,1 mm	Quantidade e composição dos condutores informadas.
Blindagem	Cabo blindado; blindagem aplicada	Característica declarada para o cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul; GY = cinza; WH = branco	Identificação de cores registrada no cadastro; confirmar a correspondência de pinos no datasheet.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada.

Proteção e condições ambientais
Grau de proteção	IP 65 / IP 67	Graus de proteção declarados; a condição de uso deve corresponder à instalação especificada pelo fabricante.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura declarada.
Ressalva de temperatura cULus	Até 75 °C	Limite informado na ficha para cULus.
Material do invólucro	TPU	Material declarado para o invólucro do conector.

Movimentação e flexibilidade
Tolerâncias para dobras e deslocamentos	Sim	A ficha declara adequação a dobras e deslocamentos, sem detalhar aqui todas as condições de ensaio.
Ciclos de curvatura	≥ 2 milhões	Valor declarado para ciclos de curvatura.
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro nominal de 4,9 mm.
Esforço de torção	± 180°/m	Valor de torção declarado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica informada para o valor de velocidade; não extrapolar para outras configurações de movimento.

Dimensões
Dimensões do conector	26,5 x 15,5 x 36,5 mm	Dimensões registradas no cadastro; verificar o desenho dimensional para planejamento de espaço e orientação.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade depende da pinagem e dos sinais elétricos requeridos pelo dispositivo conectado.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, 5 contatos dourados; cabo blindado com 5 condutores de 0,25 mm². Tensão de operação: < 30 V AC / < 36 V DC. A ficha informa capacidade de carga total de 4 A e capacidade de corrente total UL de 3 A; confirme os requisitos do circuito e a pinagem antes da ligação.

Processo Não possui conexão de processo informada. A conexão física é elétrica, por conector M12 fêmea angular A-coded de 5 polos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector M12 macho A-coded de 5 polos, pinagem compatível e requisitos elétricos dentro dos valores especificados.	✓	A interface correspondente é M12 fêmea angular A-coded de 5 polos; a compatibilidade elétrica ainda depende da pinagem e dos sinais do equipamento.
Equipamento que exija conector com codificação, gênero ou quantidade de polos diferente.	✗	A configuração mecânica informada para este cabo é M12 fêmea angular, codificação A, 5 polos.
Circuito com tensão acima de 30 V AC ou 36 V DC.	✗	Esses valores excedem a tensão de operação especificada para o cabo.
Uso em ambiente cuja temperatura exceda 90 °C, ou 75 °C em condição cULus.	✗	A ficha informa temperatura ambiente de -25 a 90 °C e ressalva cULus até 75 °C.

INSTALAÇÃO

Como instalar o EVC548 IFM – Cabo de Conexão Fêmea M12 Angular, 5 Polos, Blindado, PUR, 5 m

Confirme que o equipamento possui conexão M12 macho, codificação A e 5 polos, e confira a pinagem no datasheet do dispositivo.
Verifique a tensão, corrente e os sinais do circuito em relação aos limites declarados para o cabo.
Planeje o percurso do cabo e evite curvas menores que o raio mínimo especificado para aplicação flexível.
Alinhe os conectores antes de acoplar; não force o encaixe se a codificação ou a orientação não corresponder.
Aperte o bloqueio dentro da faixa indicada de 0,6 a 1,5 Nm, conforme a condição de instalação aplicável.
Após a montagem, inspecione o acoplamento, o percurso do cabo e a integridade da blindagem; consulte o datasheet para a atribuição dos pinos.

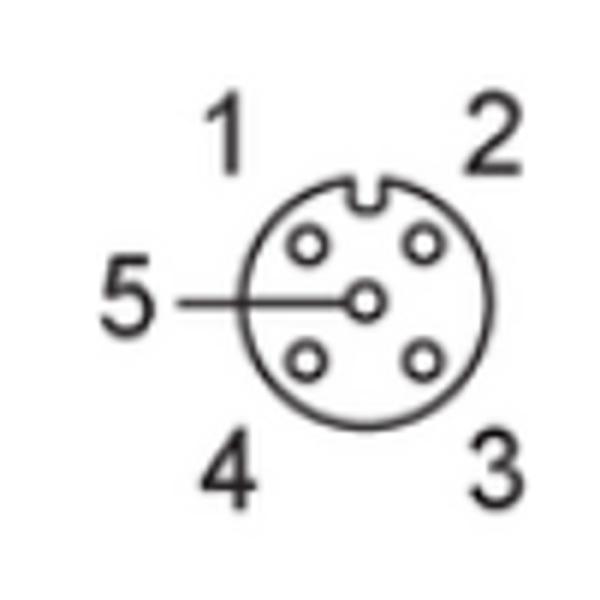

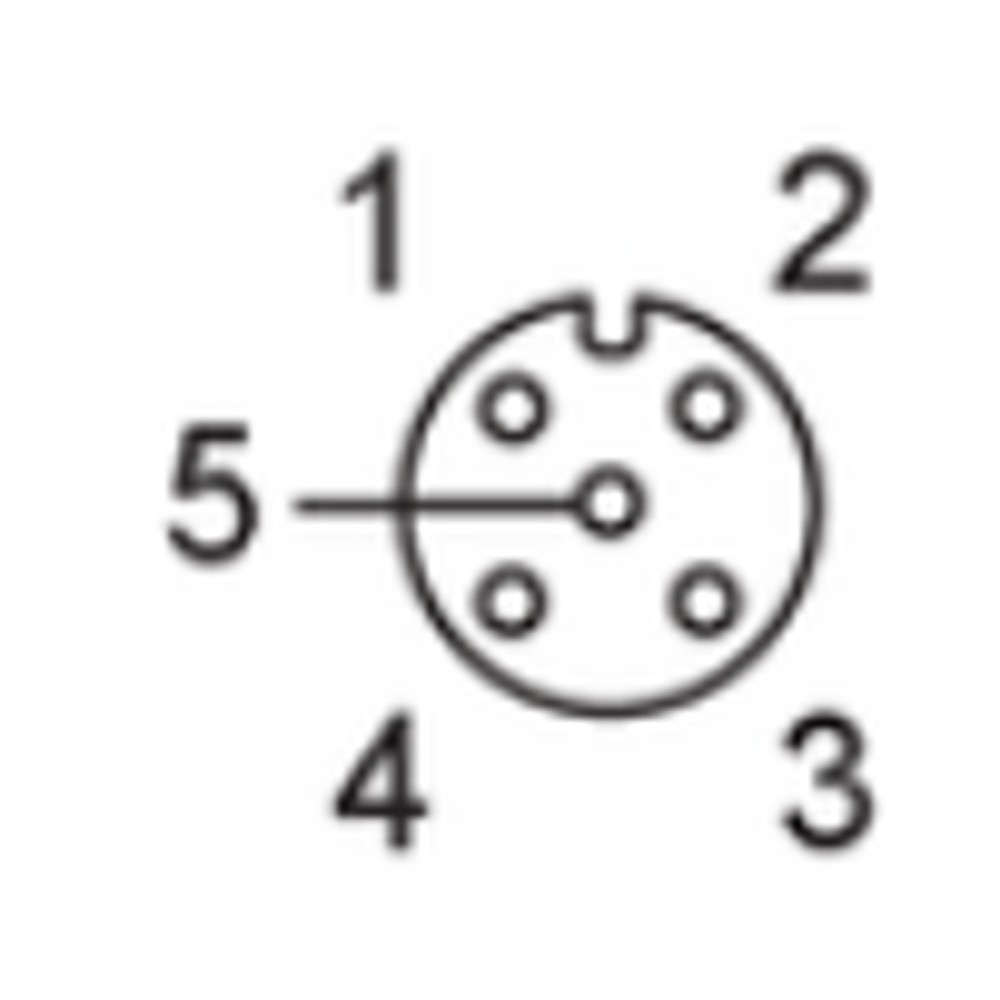

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conector não acopla ou não trava corretamente.	Interface diferente em gênero, codificação ou número de polos, ou desalinhamento durante o acoplamento.	Confira se o dispositivo possui conexão M12 macho A-coded de 5 polos e inspecione o alinhamento antes de reapertar.
O dispositivo conectado não funciona ou apresenta sinais incorretos.	Pinagem ou sinais do equipamento incompatíveis com os condutores do cabo.	Compare a pinagem do dispositivo com o datasheet e verifique a continuidade dos condutores identificados pelas cores informadas.
Há falha intermitente quando o cabo é movimentado.	Dano no cabo ou instalação com curvatura/deslocamento fora das condições especificadas.	Inspecione o revestimento e o percurso, confira o raio de flexão e verifique continuidade enquanto movimenta o cabo dentro das condições permitidas.
Há entrada de umidade no ponto de conexão.	Acoplamento incompleto, vedação comprometida ou instalação fora das condições associadas ao grau de proteção declarado.	Verifique o assentamento do conector, a integridade da vedação e o estado das superfícies de acoplamento; confirme as condições de instalação no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC548 – PT-BR (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC548 e para que serve?

É um cabo de conexão com conector fêmea M12 angular de 5 polos. Serve para conexão elétrica em aplicações industriais e máquinas-ferramentas, desde que a interface e a pinagem do equipamento sejam compatíveis.

O que acompanha o produto?

O cadastro informa uma peça por embalagem. Não há acessórios adicionais listados.

Ele é compatível com qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12. A configuração deste cabo é fêmea angular, codificação A, de 5 polos; confirme também a pinagem e os sinais do dispositivo.

Qual tensão e corrente devo considerar na seleção?

A ficha especifica tensão inferior a 30 V AC e inferior a 36 V DC, capacidade de carga total de 4 A e capacidade total UL de 3 A. Verifique os requisitos do circuito considerando o valor aplicável à instalação.

Este cabo serve para um equipamento que exige conector reto ou outra codificação?

A configuração informada é angular e A-coded. Para equipamento que exija conector reto ou outra codificação, a compatibilidade não está estabelecida para este produto; selecione uma configuração correspondente.

Posso usar o EVC548 acima de 90 °C?

A ficha declara temperatura ambiente de -25 a 90 °C, com ressalva cULus até 75 °C. Não use acima do limite aplicável à instalação.

O equipamento não funciona depois que conectei o cabo; o que verifico antes de trocar?

Confira primeiro a pinagem, a tensão e os sinais exigidos pelo dispositivo. Verifique também o acoplamento e a continuidade dos condutores antes de concluir que o cabo precisa ser substituído.

O sinal falha quando o cabo se move; qual pode ser a causa?

Uma causa possível é dano no cabo ou curvatura fora das condições especificadas. Inspecione o revestimento, o raio de flexão e a continuidade dos condutores ao longo do percurso.

Devo comprar este cabo ou escolher outro comprimento ou formato?

Escolha o EVC548 quando 5 m e o conector M12 fêmea angular A-coded de 5 polos atenderem à instalação. Se precisar de outro comprimento ou conector reto, procure uma configuração correspondente e valide a pinagem.

Que cuidados devo ter na instalação?

Alinhe o conector antes de acoplar, confira a pinagem e respeite a faixa de torque declarada de 0,6 a 1,5 Nm. Planeje o trajeto sem exceder os limites de flexão e consulte o datasheet para a ligação.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico indicado para a interface M12 deste cabo; confirme a codificação correspondente no dispositivo. (Ref.: conector M12, codificação A)

Blindagem

Camada condutiva declarada no cabo, cuja terminação deve seguir as instruções do sistema conectado. (Ref.: cabo blindado)

Grau de proteção IP

Classificação declarada para proteção do conjunto em condições específicas de instalação; não substitui a verificação de acoplamento e vedação. (Ref.: IP 65 / IP 67)

Raio de flexão

Raio mínimo indicado para flexão do cabo em aplicação flexível; valores menores não são especificados para este produto. (Ref.: mínimo de 10 x o diâmetro do cabo)

PUR

Material indicado para o revestimento externo do cabo. (Ref.: material do cabo: PUR)
