Cabo de Conexão M12 IFM EVC545

Pré-visualizar: EVC545 IFM - Cabo de Conexão Fêmea M12 Automação Industrial Blindado 5m PUR

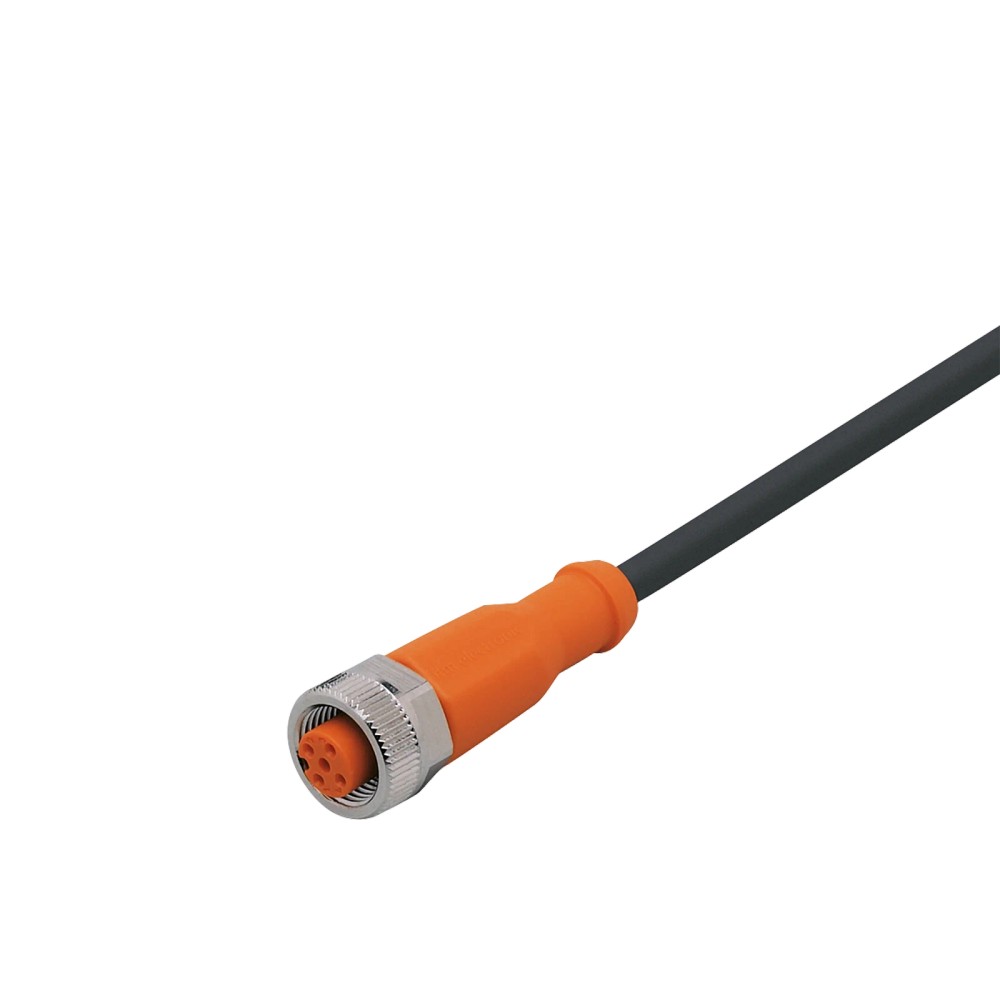

EVC545 IFM - Cabo de Conexão Fêmea M12 Automação Industrial Blindado 5m PUR

Imagem meramente ilustrativa

R$ 293,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC545
EAN: 4021179275163
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVC545 IFM - Cabo de Conexão Fêmea M12 Automação Industrial Blindado 5m PUR"

Destaques do Produto

Tipo de Conector

Fêmea M12

Comprimento

5 metros

Material

PUR

Correntes

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC545 IFM - Cabo de Conexão Fêmea M12 Blindado 5m PUR

O EVC545 é um cabo de conexão industrial de 5 metros, equipado com conector fêmea M12 e blindagem, desenvolvido para garantir integridade de sinal em ambientes exigentes. É indicado para automação industrial, destacando-se pela resistência a fluidos como refrigerantes e lubrificantes graças ao seu revestimento em PUR. Suporta tensões de até 30V AC/36V DC e possui contatos banhados a ouro para assegurar a condutividade ideal.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC545
Conector	Fêmea M12
Comprimento	5 m
Material de Revestimento	PUR
Grau de Proteção	IP 65, IP 67
Tensão Operação	< 30 AC / < 36 DC V
Corrente	4 A
Temperatura	-25...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação industrial que exigem resistência a lubrificantes.
Ambientes que demandam conformidade livre de halogênio e silicone.
Uso em máquinas-ferramenta com movimento dinâmico (até 3,3 m/s).
Sistemas que utilizam a codificação A padrão em conectores M12.

⚠ Considere outro se precisa de:

Instalações com raios de curvatura inferiores a 10 vezes o diâmetro do cabo (49 mm).
Ambientes com temperaturas de operação fora da faixa de -25 °C a 90 °C.
Conexões em portas que exigem acoplamento macho.
Aplicações com torque de aperto superior a 1,5 Nm.

APLICAÇÕES E USO

Automação industrial e controle de sensores/atuadores.
Máquinas-ferramenta com exigência de resistência a lubrificantes e refrigerantes.
Aplicações que requerem movimento moderado (até 3,3 m/s) com ciclos de curvatura de até 2 milhões.

COMO ESCOLHER

Antes de comprar o EVC545 IFM - Cabo de Conexão Fêmea M12 Blindado 5m PUR, verifique estes pontos:

Quando escolher este cabo

Utilize em ambientes industriais com presença de lubrificantes e fluidos, onde é necessária alta durabilidade mecânica (PUR) e proteção contra interferências (blindado).

Quando buscar alternativas

Busque cabos com revestimento diferente ou maior comprimento se a aplicação for em condições de arrasto contínuo extremo, temperatura fora da faixa de -25 a 90 °C, ou se a necessidade for de conector macho.

ESPECIFICAÇÕES TÉCNICAS

Dados Gerais
Comprimento	5 m	Dimensão total do cabo de conexão.
Grau de Proteção	IP 65, IP 67	Nível de vedação contra particulados e líquidos.

Dados Elétricos
Tensão de Operação	< 30 AC / < 36 DC V	Limite de tensão para funcionamento seguro.
Capacidade de Corrente	4 A	Corrente máxima suportada pelo condutor.

Dados Mecânicos e Ambientais
Material de Revestimento	PUR	Poliuretano, resistente a óleos e desgaste.
Temperatura Ambiente	-25 a 90 °C	Intervalo térmico de operação admissível.
Raio de Flexão Mínimo	10 x diâmetro do cabo	Limite mecânico para curvatura em aplicações dinâmicas.

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais padrão (PNP/NPN)

• IO-Link (compatível com conectores M12 de 5 polos)

Conexões

Elétrica M12 reto, 5 pinos, codificação A

Processo M12 roscado

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Uso em máquinas de ferramenta com óleo	✓	O revestimento PUR oferece resistência química necessária.
Ambiente com altas temperaturas (> 90 °C)	✗	Excede a temperatura máxima suportada pelo material do cabo.
Conexão com sensores de 3 fios	✓	A pinagem de 5 polos é compatível com conexões de 3 e 4 fios.

INSTALAÇÃO

Como instalar o EVC545 IFM - Cabo de Conexão Fêmea M12 Blindado 5m PUR

Verifique a integridade do conector e dos pinos.
Alinhe o conector fêmea com a porta do dispositivo.
Insira o conector manualmente até sentir o encaixe correto.
Rosqueie a porca de travamento em latão niquelado.
Aperte o conector com torque entre 0,6 e 1,5 Nm.
Verifique se o grau de proteção IP 67 está garantido pelo aperto correto.

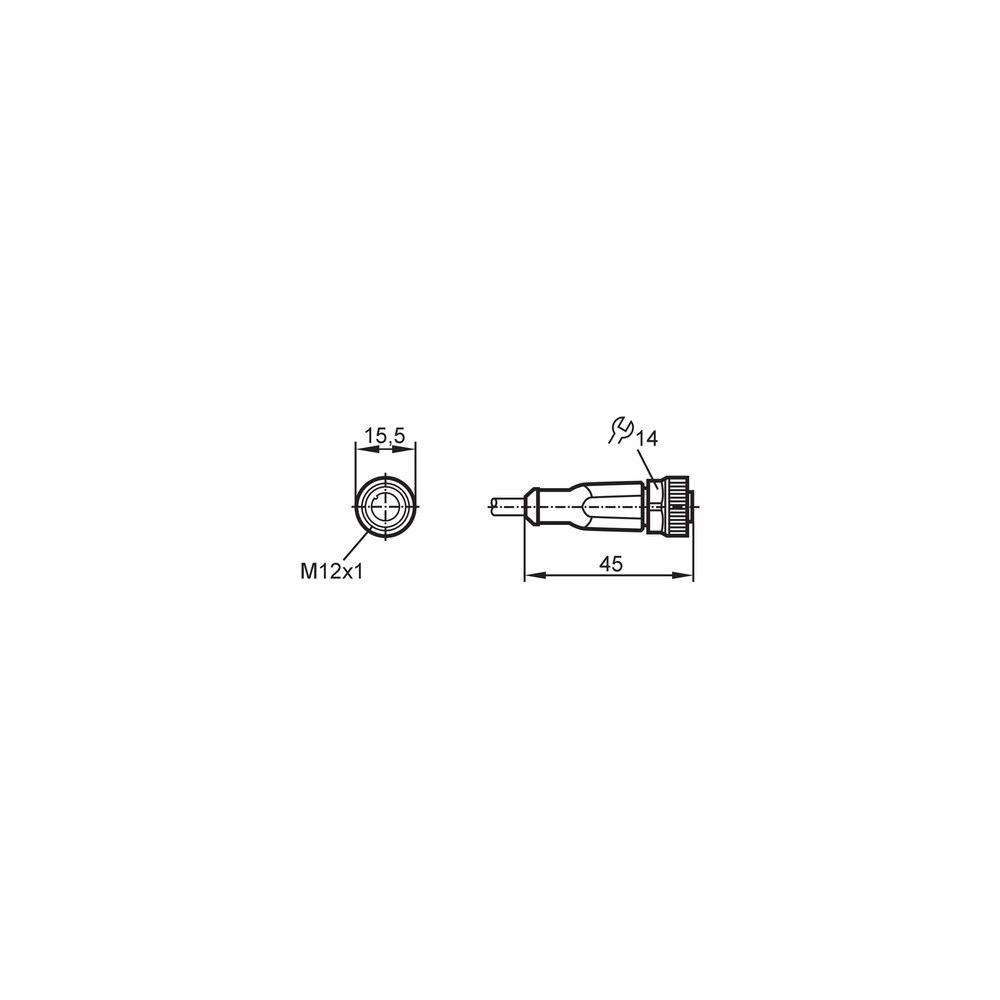

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conector ou rosca danificada.	Torque excessivo na instalação ou esforço mecânico além do limite.	Inspecione visualmente o corpo do conector em busca de rachaduras ou deformações.
Falha de comunicação intermitente.	Dobras com raio inferior a 49 mm (10x o diâmetro).	Verifique a continuidade do cabo em toda a sua extensão.
Oxidação dos pinos de contato.	Infiltração de líquidos por falta de aperto.	Remova o conector e verifique se há sinais de umidade ou corrosão nos contatos.
Rompimento interno dos condutores.	Esforço de torção superior a ± 180 °/m.	Utilize um multímetro para testar a continuidade entre as extremidades.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVC545 (Datasheet) Desenho Técnico e Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC545 da IFM?

O EVC545 é um cabo de conexão industrial com conector fêmea M12 de 5 polos, projetado para automação industrial, máquinas-ferramenta e ambientes com presença de fluidos como refrigerantes e lubrificantes.

Este cabo é adequado para ambientes com lubrificantes e fluidos de corte?

Sim, este cabo possui blindagem integrada e construção robusta, sendo isento de silicone e halogênio, ideal para ambientes industriais exigentes.

Posso usar este cabo onde é exigido um conector macho?

Não, este cabo não é indicado para aplicações que exigem conexões tipo macho no lado do dispositivo de campo, pois este produto é exclusivamente fêmea M12.

Quais são as limitações de temperatura para uso deste cabo?

Não deve ser utilizado em temperaturas que excedam os limites de -25 a 90 °C, pois isso compromete a integridade do material de revestimento PUR e a vedação interna.

O sistema apresenta falha de comunicação, o que pode ser?

A falha de comunicação pode ser causada por um cabo rompido ou conexão frouxa, verifique a continuidade dos fios e se o torque de aperto está entre 0,6 a 1,5 Nm.

Como diagnosticar perda intermitente de sinal?

Se houver sinal intermitente, verifique visualmente se há dobras excessivas além do raio mínimo de 10x o diâmetro do cabo ou sinais de oxidação nos pinos banhados a ouro.

Qual a diferença deste modelo para outros cabos da série EVC?

O EVC545 é um cabo de conexão padrão com conector fêmea, enquanto modelos EVC com numeração diferente podem possuir configurações de pinagem, comprimento ou conectores distintos; consulte a ficha técnica de cada modelo.

Este produto acompanha conectores extras ou extensões?

Este cabo é uma peça única de 5 metros, ideal para instalações fixas ou móveis limitadas, enquanto kits ou extensões dependeriam de conectores adicionais não inclusos aqui.

Quais cuidados na instalação do conector M12?

A instalação deve seguir o alinhamento correto dos pinos no conector M12, garantindo que o aperto manual ou com chave adequada esteja dentro da faixa de 0,6 a 1,5 Nm para manter o grau de proteção IP 67.

Qual a procedência e garantia de qualidade deste produto?

Os produtos IFM são fabricados sob rigorosos padrões de qualidade industrial; este item é faturado diretamente pelo fornecedor, garantindo procedência e suporte técnico qualificado.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material do revestimento do cabo que oferece alta resistência mecânica e a fluidos industriais (Ref.: material_revestimento).

Codificação A

Padrão de disposição de pinos no conector M12 para sensores e atuadores (Ref.: Conexão elétrica - soquete).

IP 67

Grau de proteção que garante vedação contra poeira e proteção contra imersão temporária em água (Ref.: Grau de proteção).

Isento de halogênio

Composição do material que não libera gases tóxicos em caso de incêndio (Ref.: Característica especial).

Blindagem

Camada metálica interna para reduzir interferências eletromagnéticas (Ref.: Conexão elétrica - cabo).
