Cabo de Conexão Fêmea M12 IFM EVC544

Pré-visualizar: EVC544 IFM - Cabo de Conexão Fêmea M12 Automação Industrial Blindado 2m PUR

EVC544 IFM - Cabo de Conexão Fêmea M12 Automação Industrial Blindado 2m PUR

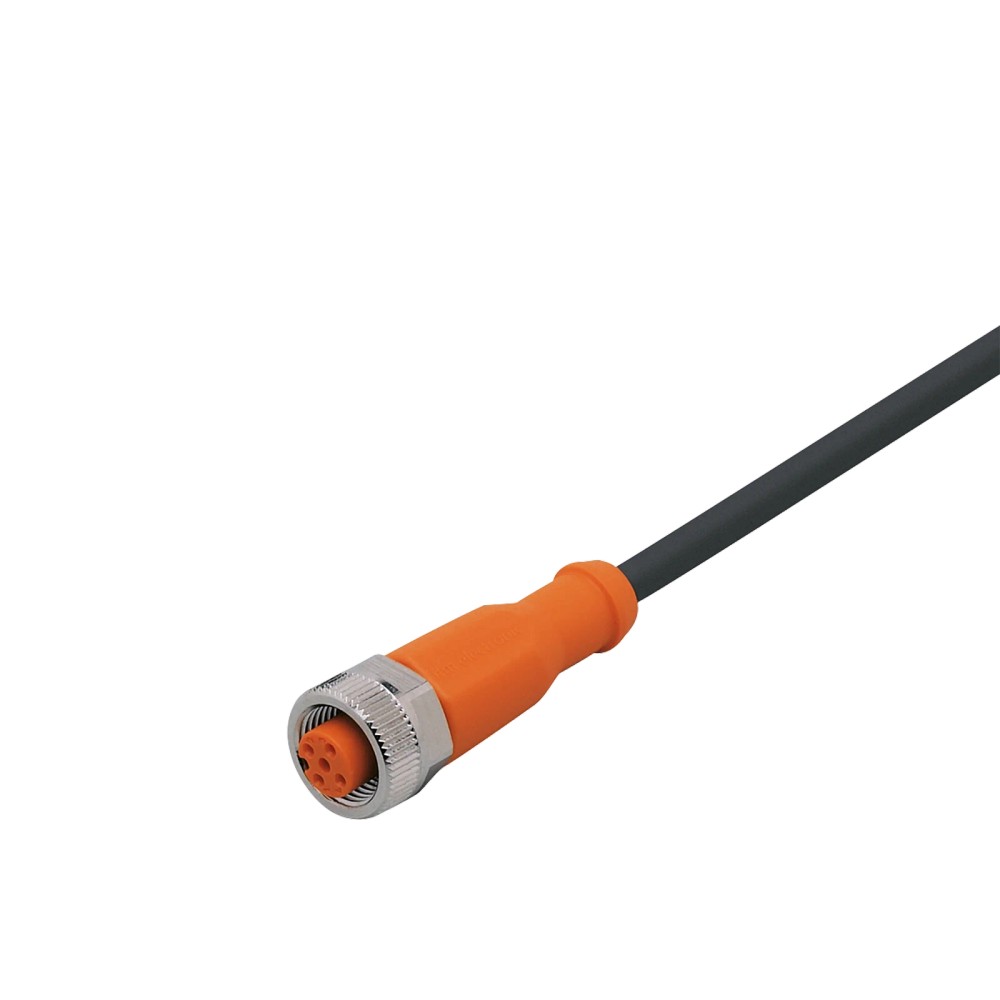

Imagem meramente ilustrativa

R$ 237,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC544
EAN: 4021179275156
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVC544 IFM - Cabo de Conexão Fêmea M12 Automação Industrial Blindado 2m PUR"

Destaques do Produto

Tipo de Conector

Fêmea M12

Comprimento

2 metros

Blindagem

Sim

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC544 IFM - Cabo de Conexão Fêmea M12 Automação Industrial Blindado 2m PUR

O EVC544 é um cabo de conexão industrial com conector fêmea M12 de 2 metros, projetado para garantir sinal estável em aplicações exigentes. Fabricado em PUR sem halogênio e silicone, oferece alta resistência mecânica contra dobras e torções, sendo ideal para máquinas-ferramenta e automação. Inclui blindagem para proteção contra interferências e contatos banhados a ouro para garantir condutividade superior.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVC544
Tipo de Conector	M12 Fêmea
Comprimento	2 m
Material	PUR
Blindagem	Sim
Grau de Proteção	IP65, IP67
Ciclos de Curvatura	2.000.000
Temperatura	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com alta frequência de movimento (esteiras porta-cabos)
Ambientes com presença de lubrificantes e refrigerantes
Aplicações que exigem blindagem contra interferência eletromagnética

⚠ Considere outro se precisa de:

Locais com temperatura ambiente fora da faixa de -25 a 90 °C
Conexões que não utilizem o padrão M12 A-coding
Aplicações que exijam submersão contínua em fluidos químicos não compatíveis com PUR

APLICAÇÕES E USO

Aplicações em esteiras porta-cabos com movimentação constante.
Integração de sensores e atuadores em máquinas-ferramenta.
Ambientes industriais com presença de lubrificantes e fluidos de refrigeração.
Sistemas que exigem proteção contra interferência eletromagnética (EMC).

COMO ESCOLHER

Antes de comprar o EVC544 IFM - Cabo de Conexão Fêmea M12 Automação Industrial Blindado 2m PUR, verifique estes pontos:

Aplicações de Alta Flexibilidade

Escolha este cabo se o seu sistema utiliza esteiras porta-cabos (drag chains) ou braços robóticos, pois ele suporta até 2 milhões de ciclos de curvatura.

Necessidade de Blindagem

Opte pelo EVC544 quando o ambiente possuir ruído eletromagnético ou proximidade com motores e inversores que possam interferir no sinal.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do Revestimento	PUR	Material livre de halogênio e silicone, resistente a óleos e abrasão.
Ciclos de Curvatura	2.000.000	Capacidade de resistência à fadiga em movimento contínuo.
Esforço de Torção	± 180 °/m	Resistência mecânica para aplicações robotizadas ou torcionais.

Dados Elétricos
Tensão de Operação	< 30 V AC / < 36 V DC	Limites elétricos de operação segura.
Capacidade de Corrente	4 A	Carga máxima suportada pelo conjunto de contatos.

Condições Ambientais
Grau de Proteção	IP65, IP67	Classificação de proteção contra penetração de sólidos e líquidos.
Temperatura Ambiente	-25 a 90 °C	Faixa de temperatura operacional permitida.

COMPATIBILIDADE

Comunicação

• Sinais analógicos

• Sinais digitais binários

• Protocolos baseados em sensores/atuadores M12

Conexões

Elétrica 5 Polos, Codificação A

Processo M12 Fêmea

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Esteiras porta-cabos (Drag Chains)	✓	O cabo possui alta flexibilidade (2 milhões de ciclos) e material PUR adequado para movimento contínuo.
Ambientes com lavagem de alta pressão	✓	O grau de proteção IP67 assegura vedação eficaz contra umidade e jatos de água temporários.
Aplicações de alta temperatura (> 90 °C)	✗	Excede o limite operacional de temperatura do material de revestimento.

INSTALAÇÃO

Como instalar o EVC544 IFM - Cabo de Conexão Fêmea M12 Automação Industrial Blindado 2m PUR

Desligue a alimentação do sistema para evitar curto-circuito.
Verifique a integridade dos pinos no dispositivo receptor (macho).
Alinhe o conector fêmea M12 com a entrada do dispositivo respeitando a codificação.
Rosqueie o anel de travamento manualmente até sentir resistência.
Aplique torque entre 0,6 e 1,5 Nm utilizando ferramenta apropriada, se necessário.
Certifique-se de que o cabo não sofra tensão mecânica excessiva nos pontos de conexão.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ruptura interna dos condutores ou falha de continuidade.	Uso do cabo em raios de curvatura inferiores a 10x o diâmetro do cabo.	Inspeção visual em busca de dobras acentuadas ou uso de multímetro para teste de continuidade.
Dano à rosca ou deformação da vedação FKM.	Torque de aperto excessivo no conector M12.	Verificar se o conector apresenta folga ou vazamento de fluido para o interior do invólucro.
Ressecamento ou degradação do revestimento PUR.	Exposição a temperaturas acima de 90°C ou agentes químicos agressivos incompatíveis.	Inspeção tátil e visual do revestimento externo do cabo.
Sinal intermitente ou aumento da resistência de contato.	Contaminação dos contatos por umidade ou partículas.	Limpeza técnica dos pinos e verificação da vedação do conector.

DOCUMENTAÇÃO TÉCNICA

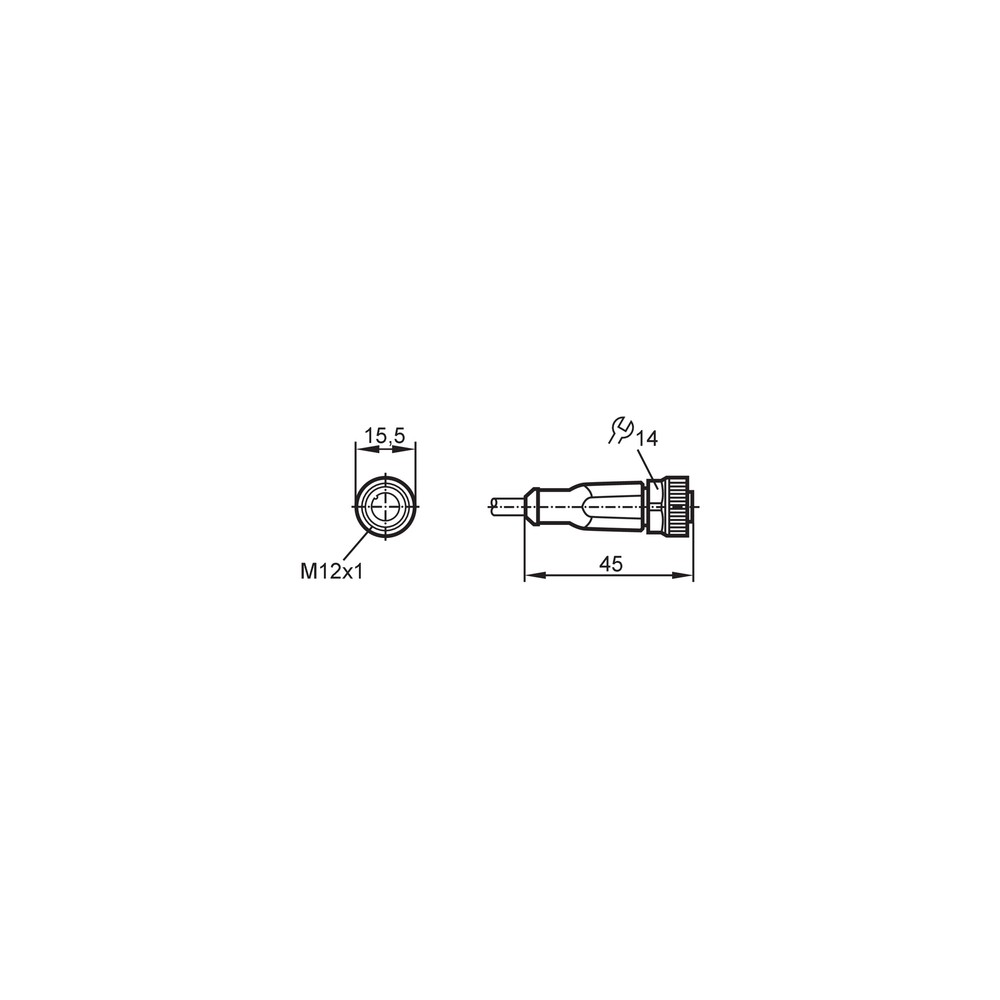

Datasheet Técnico EVC544 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC544 da IFM?

O EVC544 é um cabo de conexão fêmea M12 de 2 metros, projetado para automação industrial, possuindo contatos banhados a ouro e blindagem.

Este cabo possui blindagem?

Sim, este cabo possui blindagem integrada para minimizar interferências eletromagnéticas em ambientes industriais.

Existe alguma restrição de temperatura para este cabo?

Não, este cabo não é adequado para aplicações com temperaturas ambientes abaixo de -25 °C ou acima de 90 °C.

Este cabo pode ser usado em conectores de 4 polos ou outros padrões?

Não, ele não é compatível com conexões que não utilizem o padrão M12 de 5 polos com codificação A.

Como diagnosticar uma falha de conexão com este cabo?

Sintomas de falha incluem sinal intermitente ou perda total de comunicação, geralmente causados por danos físicos ao revestimento ou ruptura interna.

O que verificar antes de substituir o cabo?

Verifique a continuidade dos fios com um multímetro e inspecione visualmente o conector fêmea quanto a pinos dobrados ou corrosão.

Este modelo é melhor que um cabo padrão de PVC?

Este cabo é ideal para máquinas-ferramenta e aplicações com movimento frequente devido aos seus 2 milhões de ciclos de curvatura, superando cabos padrão de PVC.

Devo escolher este cabo para esteira porta-cabos?

Recomendamos este modelo para aplicações que exigem alta resistência à torção e deslocamento constante, sendo mais durável em esteiras porta-cabos.

Como realizar a instalação correta?

A instalação deve ser feita manualmente, rosqueando o conector até atingir o torque de aperto recomendado entre 0,6 e 1,5 Nm para garantir a vedação IP67.

Qual a procedência deste cabo?

A IFM garante a integridade do produto conforme a especificação técnica fornecida, sendo um produto original de procedência industrial.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo, conhecido por sua alta resistência à abrasão, óleos e flexibilidade (Ref.: Material: PUR).

Blindagem

Camada interna do cabo que protege os condutores contra interferências eletromagnéticas externas (Ref.: Característica especial: cabo blindado).

Grau de Proteção IP67

Indica proteção total contra poeira e proteção contra imersão temporária em água (Ref.: Grau de proteção: IP 65, IP 67).

Ciclos de Curvatura

Número de vezes que o cabo pode ser dobrado em um raio específico antes de sofrer fadiga metálica (Ref.: Ciclos de curvatura: >= 2 Mio.).

Codificação A

Padrão de conexão M12 que garante o alinhamento correto dos pinos na montagem (Ref.: Conexão elétrica - soquete: codificação: A).
