Cabo Conector Fêmea M12 IFM EVC541

Pré-visualizar: EVC541 IFM - Cabo Conector Fêmea M12 Automação Industrial 2m PUR Blindado 4 Pinos

EVC541 IFM - Cabo Conector Fêmea M12 Automação Industrial 2m PUR Blindado 4 Pinos

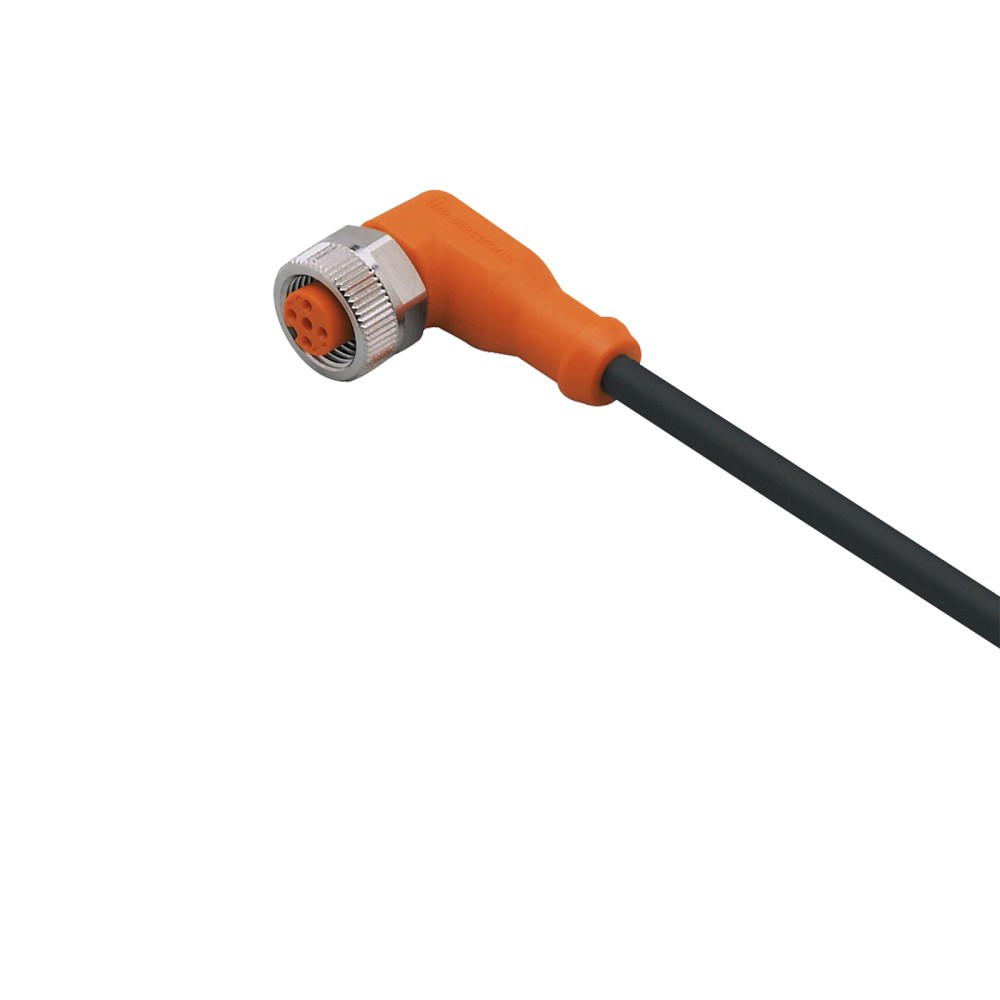

Imagem meramente ilustrativa

R$ 222,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC541
EAN: 4021179275125
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVC541 IFM - Cabo Conector Fêmea M12 Automação Industrial 2m PUR Blindado 4 Pinos"

Destaques do Produto

Tipo de Conector

Fêmea M12 Angular

Comprimento

2 metros

Blindagem

Sim

Número de Pinos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC541 IFM - Cabo Conector Fêmea M12 Angular 4 Pinos 2m PUR Blindado

O EVC541 é um cabo de conexão industrial com conector fêmea M12 angular, desenvolvido para automação e máquinas-ferramenta. Possui 2 metros de comprimento e revestimento em PUR blindado, oferecendo alta resistência em ambientes industriais com presença de lubrificantes. Destaca-se por ser livre de silicone e halogênio, além de contar com contatos banhados a ouro para garantir a integridade da transmissão de sinais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC541
Comprimento	2 m
Corrente	4 A
Blindagem	Sim
Temperatura	-25...90 °C
Grau Proteção	IP65, IP67
Material	PUR
Certificações	CE, cULus, UKCA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta.
Ambientes com presença de refrigerantes e lubrificantes.
Aplicações que exigem resistência à torção (± 180 °/m).

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 50 V AC ou 60 V DC.
Raio de curvatura menor que 49 mm (10x o diâmetro do cabo).
Ambientes com agentes químicos não compatíveis com material PUR/FKM.

APLICAÇÕES E USO

Automação industrial em ambientes com presença de óleo.
Conexão de sensores e atuadores em máquinas-ferramenta.
Aplicações que exigem movimento constante (esteiras, braços robóticos leves).

COMO ESCOLHER

Antes de comprar o EVC541 IFM - Cabo Conector Fêmea M12 Angular 4 Pinos 2m PUR Blindado, verifique estes pontos:

Aplicação em Ambientes Flexíveis

Escolha este modelo se a aplicação envolver movimento contínuo (até 2 milhões de ciclos de curvatura) e torção, devido à construção em PUR.

Ambiente com Agentes Químicos

Indicado para áreas com presença de lubrificantes e refrigerantes, onde a vedação FKM e o revestimento em PUR oferecem maior durabilidade comparado a cabos de PVC padrão.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Modelo	EVC541	Identificação do fabricante
Tipo de produto	Cabo de conexão com conector fêmea	Formato do componente

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limite de tensão
Corrente por contato	4 A	Capacidade de carga

Dados mecânicos
Material de revestimento	PUR	Resistência do cabo
Grau de proteção	IP65, IP67	Proteção ambiental
Raio de curvatura	min. 10 x diâmetro	Limite mecânico

COMPATIBILIDADE

Comunicação

• Protocolos padrão baseados em M12 A-coded

Conexões

Elétrica Conector fêmea, 4 pinos

Processo 1 x M12, angular; codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações industriais padrão	✓	O produto é projetado especificamente para automação industrial.
Máquinas com uso intenso de óleo e refrigeração	✓	O material PUR e a vedação FKM são quimicamente resistentes.
Aplicações de alta tensão (> 50V AC)	✗	O produto é classificado para tensões inferiores a 50V AC.

INSTALAÇÃO

Como instalar o EVC541 IFM - Cabo Conector Fêmea M12 Angular 4 Pinos 2m PUR Blindado

Desligue a energia do sistema antes de manusear os conectores.
Insira o conector fêmea M12 angular no pino macho correspondente.
Certifique-se de que o alinhamento da codificação A esteja correto.
Aperte a porca de travamento niquelada manualmente.
Utilize chave dinamométrica para aplicar o torque de 0,6 a 1,5 Nm.
Verifique se o cabo está fixado de modo que o raio de curvatura mínimo seja respeitado.

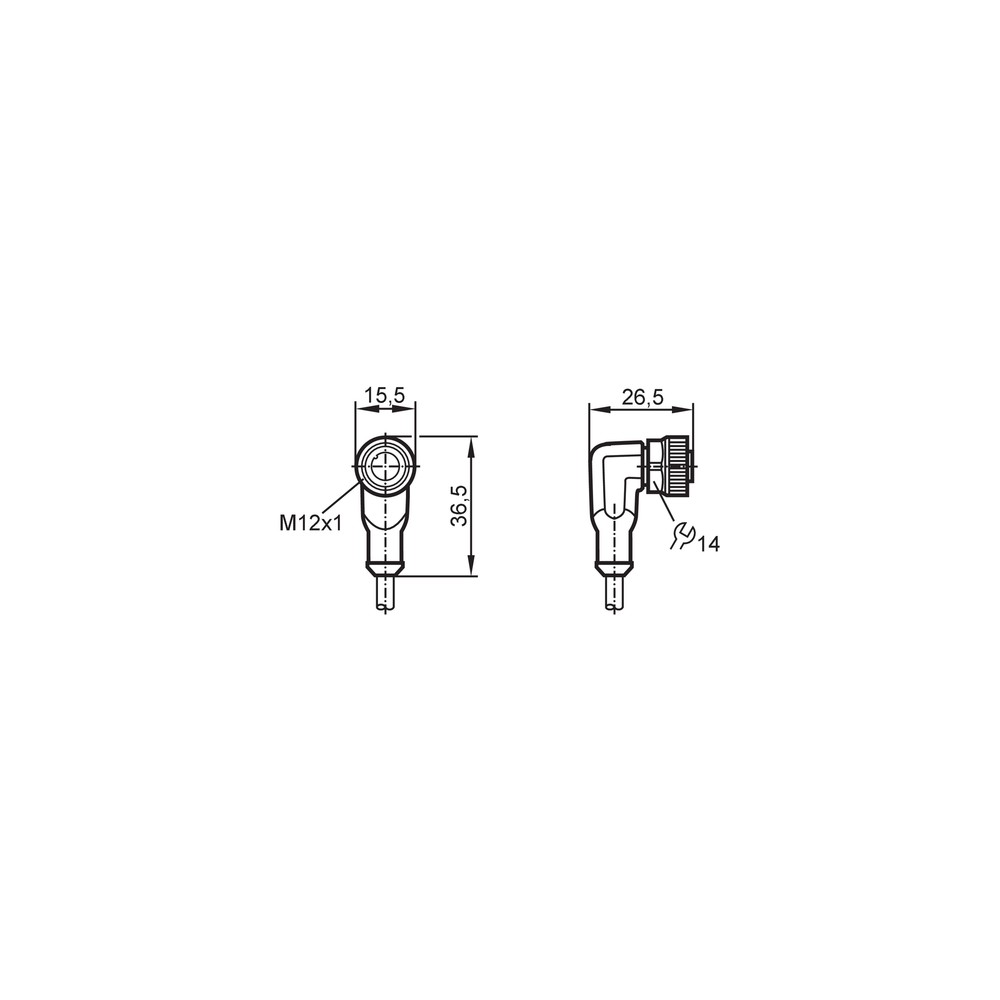

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão frouxa ou entrada de contaminantes.	Torque inadequado ou rosca forçada.	Verificar se o aperto está entre 0,6 e 1,5 Nm.
Rompimento interno dos fios condutores.	Curvatura abaixo do raio mínimo permitido.	Inspecionar visualmente o cabo em busca de dobras ou estrangulamentos.
Ressecamento ou rachaduras no revestimento (PUR).	Contato com produtos químicos agressivos não compatíveis.	Verificar a ficha química do ambiente de aplicação.
Aquecimento excessivo do cabo.	Picos de corrente ou curto-circuito no barramento.	Medir a continuidade e a isolação dos pinos.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC541 e para que ele serve?

O EVC541 é um cabo de conexão industrial com conector fêmea M12 angular de 4 pinos, com 2 metros de comprimento, blindado e construído em PUR, projetado para automação industrial e máquinas-ferramenta.

Quais são as características técnicas mais relevantes deste conector?

Este cabo possui revestimento em PUR, é livre de silicone e halogênio, conta com contatos banhados a ouro e possui blindagem, garantindo resistência a torções e ambientes industriais severos.

Para quais aplicações o cabo EVC541 não é indicado?

Este cabo não é indicado para aplicações que excedam 50V AC ou 60V DC. Também não deve ser utilizado em ambientes onde o raio de curvatura seja inferior a 10 vezes o diâmetro do cabo (4,9 mm).

Existem restrições de uso para este modelo?

O cabo possui blindagem integrada e é robusto para automação, mas não deve ser aplicado em áreas com requisitos de certificações diferentes de CE, cULus ou UKCA, ou onde a codificação do conector (A-coded) não seja compatível.

O que fazer se o sinal falhar na minha conexão?

Sintomas como falhas intermitentes de sinal podem ser causados por oxidação ou contato frouxo no terminal M12. Verifique o torque de aperto (0,6 a 1,5 Nm) e a integridade da conexão fêmea.

Como diagnosticar danos no cabo devido ao uso móvel?

O problema pode estar na integridade física do cabo devido a dobras excessivas. Verifique se o raio de curvatura atual é superior a 10x o diâmetro do cabo (49 mm) e se os ciclos de curvatura excederam 2 milhões.

Devo comprar este cabo injetado ou montar meu próprio conector?

O EVC541 é uma solução de conexão pronta com cabo injetado e conector angular, ideal para espaços confinados. Alternativas como cabos montáveis manualmente podem ser usadas, mas oferecem menor resistência a vibrações e vedação inferior.

Este cabo vem como kit ou peça pronta?

Este cabo é uma peça única, fornecida pronta para instalação. Ele é otimizado para minimizar o tempo de montagem comparado a conectores desmontáveis que exigem solda ou terminais de parafuso.

Quais cuidados devo ter ao instalar o conector M12?

A instalação deve considerar o torque de 0,6...1,5 Nm no conector M12. Certifique-se de que a rosca não seja forçada e que a vedação (FKM) esteja assentada corretamente para garantir o grau de proteção IP67.

Como verificar a procedência e qualidade deste item?

O produto é fabricado pela IFM. A procedência e as certificações (CE, cULus, UKCA) garantem conformidade com normas industriais internacionais de segurança e desempenho.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo que oferece alta resistência mecânica e a óleos (Ref.: Material de revestimento).

Codificação A

Padrão de pinagem do conector M12 para sinais padrão e sensores (Ref.: Conexão soquete).

Blindagem

Proteção metálica interna que minimiza interferências eletromagnéticas (Ref.: Característica especial).

Grau de Proteção IP67

Indica proteção total contra poeira e submersão temporária em água (Ref.: Grau de proteção).

FKM

Fluorelastômero utilizado na vedação, resistente a altas temperaturas e produtos químicos (Ref.: Material de vedação).
