Cabo Conector Fêmea M12 IFM EVC539

Pré-visualizar: EVC539 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR Blindado

EVC539 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR Blindado

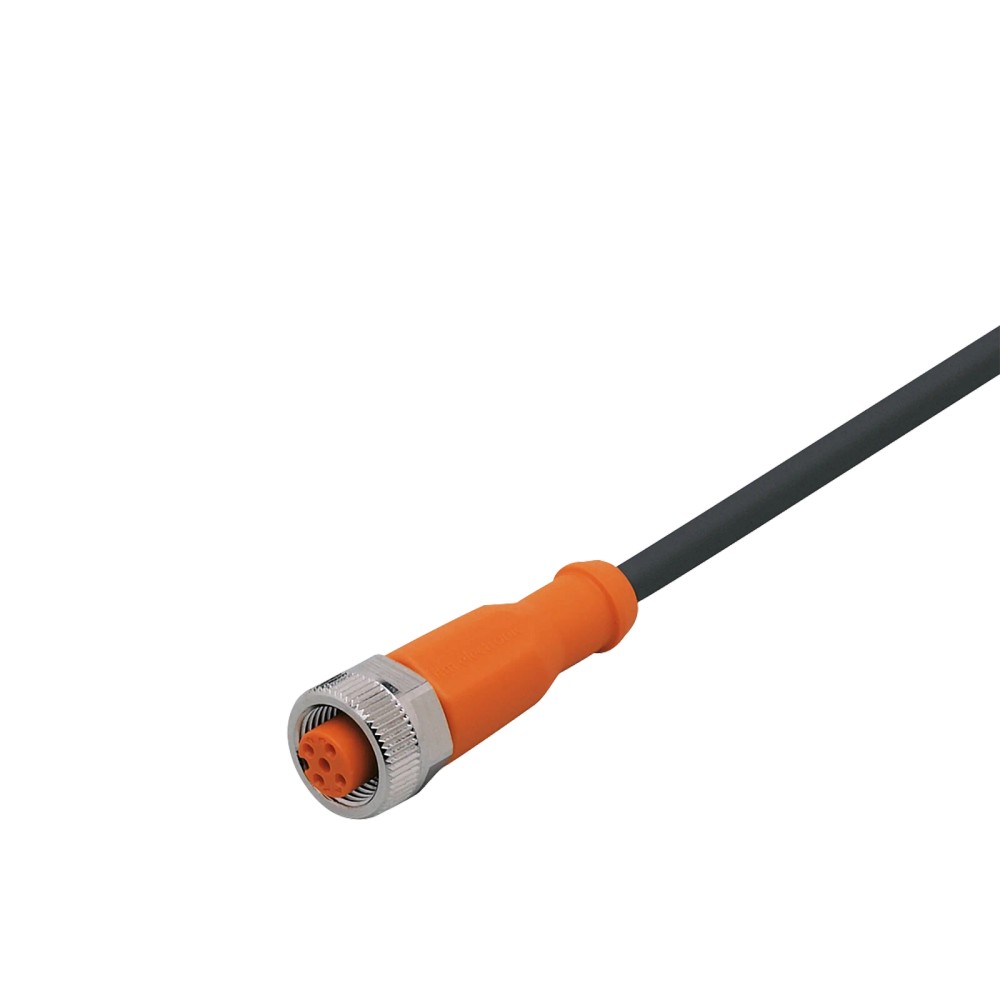

Imagem meramente ilustrativa

R$ 265,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC539
EAN: 4021179275101
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVC539 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR Blindado"

Destaques do Produto

Tipo de Conector

Fêmea M12, Reto

Comprimento

5 metros

Material

PUR (Sem Halogênio/Silicone)

Proteção

Blindado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC539 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR Blindado

O EVC539 é um cabo de conexão industrial de 5 metros equipado com conector fêmea M12 reto, desenvolvido para ambientes de automação exigentes. Ele se destaca pela construção robusta em PUR blindado, sendo livre de halogênio e silicone, ideal para máquinas-ferramenta e processos com lubrificantes. Com contatos banhados a ouro e grau de proteção IP67, garante confiabilidade e longa vida útil em movimentações constantes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC539
Comprimento	5 m
Grau de Proteção	IP 65, IP 67
Material de Revestimento	PUR
Blindagem	Sim
Tipo de Conector	M12 Fêmea Reto
Corrente Nominal	4 A
Peso	215,4 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com exposição a lubrificantes e refrigerantes
Aplicações que exigem cabos sem silicone e sem halogênio

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 50 V AC ou 60 V DC
Ambientes com raio de curvatura inferior a 10 vezes o diâmetro do cabo
Uso em sistemas que não utilizam interface M12 codificação A

APLICAÇÕES E USO

Automação industrial e controle de máquinas-ferramenta.
Ambientes com presença de lubrificantes, refrigerantes e óleos industriais.
Sistemas que exigem alta resistência à torção e movimentos repetitivos (cabos de arrasto ou robótica).
Conexão de sensores e atuadores que operam sob tensões até 50V AC/60V DC.

COMO ESCOLHER

Antes de comprar o EVC539 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR Blindado, verifique estes pontos:

Quando escolher o EVC539

Ideal para ambientes industriais agressivos onde o cabo precisa resistir a óleos, movimento contínuo e interferência eletromagnética (devido à blindagem).

Quando buscar alternativas

Se a aplicação exigir um comprimento diferente de 5 metros, conexões angulares (em vez de retas) ou se a tensão de operação exceder o limite de 60V DC.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento	5 m	Comprimento fixo do cabo de conexão
Material do revestimento	PUR	Material resistente a óleos e agentes químicos
Blindado	Sim	Proteção contra interferências eletromagnéticas

Dados Elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limite de tensão para operação segura
Corrente nominal	4 A	Capacidade máxima de corrente nos contatos
Classe de proteção	III	Padrão de isolação para circuitos SELV

Condições Ambientais
Grau de proteção	IP 65, IP 67	Vedação contra poeira e jatos de água/imersão
Temperatura ambiente	-25...90 °C	Faixa de temperatura operacional permitida

COMPATIBILIDADE

Comunicação

• Protocolos baseados em conector M12 A-coded

• Sinais digitais de I/O

• Sensores indutivos, capacitivos e fotoelétricos

Conexões

Elétrica 4 x 0,34 mm² (42 x 0,1 mm); Blindado; PUR

Processo Conector M12 Fêmea (Codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com alta interferência EMI	✓	O cabo possui blindagem, o que reduz drasticamente o impacto de ruídos externos.
Uso em ambiente de solda com alta projeção	✗	Embora robusto, o revestimento PUR não é especificado para proteção contra respingos constantes de solda metálica.
Conexão de atuadores de alta potência (>4A)	✗	A corrente nominal máxima é de 4A; cargas superiores podem danificar os contatos e a isolação.

INSTALAÇÃO

Como instalar o EVC539 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR Blindado

Desligue a alimentação do sistema para evitar curtos-circuitos.
Limpe a superfície de conexão do sensor ou atuador.
Insira o conector fêmea M12 na contraparte macho, alinhando a guia.
Gire a porca de travamento niquelada manualmente até sentir firmeza.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Certifique-se de que o cabo não está sob tensão mecânica excessiva, respeitando o raio de curvatura de 10x o diâmetro.

Diagrama Elétrico Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade ou falha intermitente no sinal	Aperto insuficiente do conector M12	Verificar se o torque está entre 0,6 e 1,5 Nm e se a vedação O-ring está íntegra
Rompimento interno dos condutores	Raio de curvatura menor que o especificado	Inspecionar visualmente o cabo em busca de deformações ou vincos acentuados
Aquecimento excessivo do cabo ou falha de conexão	Corrente acima da nominal (4A)	Medir a carga do circuito conectado ao cabo
Degradação do material do revestimento (PUR)	Exposição a agentes químicos não compatíveis	Comparar o ambiente químico com a especificação técnica do material PUR

DOCUMENTAÇÃO TÉCNICA

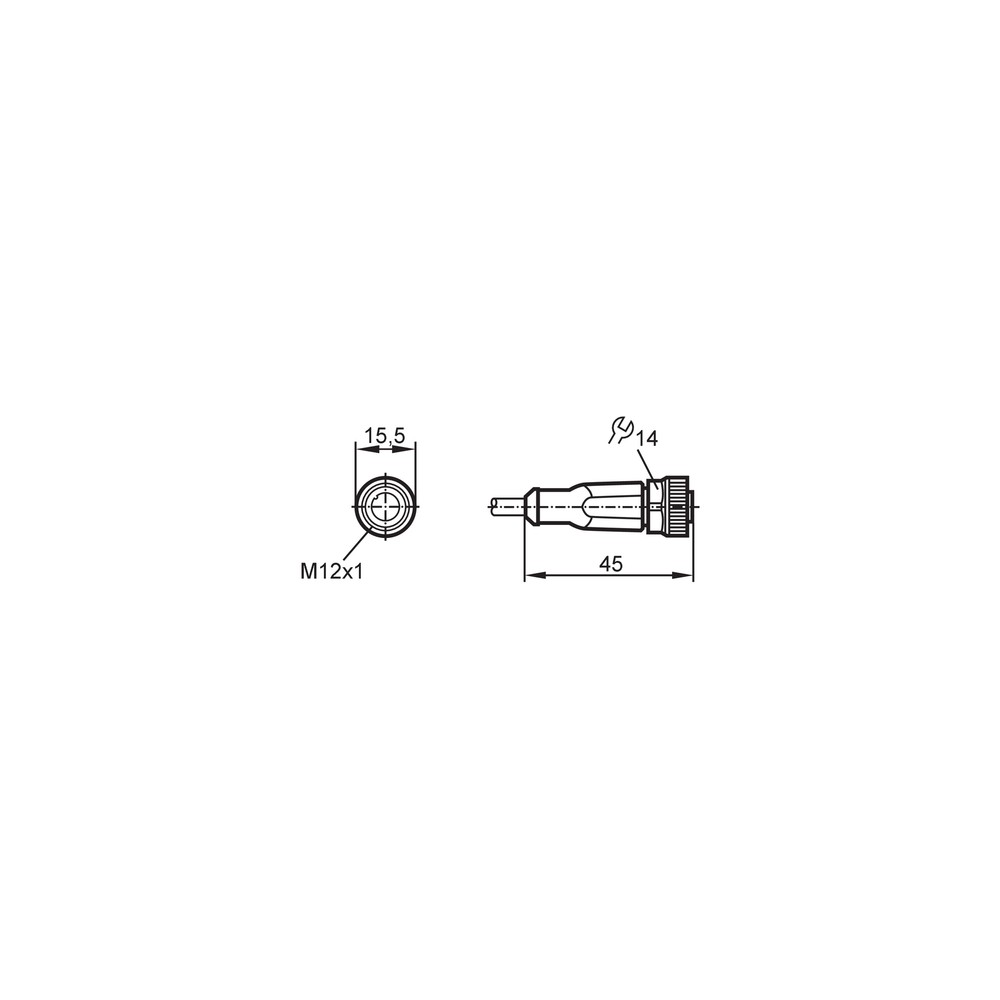

Datasheet Oficial (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC539 e quais suas principais características?

O EVC539 é um cabo de conexão industrial com conector fêmea M12 reto, blindado, com 5 metros de comprimento e contatos banhados a ouro.

Para quais aplicações o cabo EVC539 é indicado?

Ele é projetado para aplicações industriais e automação, sendo ideal para máquinas de ferramentas, áreas com presença de lubrificantes e refrigerantes.

O produto pode ser usado em qualquer aplicação elétrica?

Este cabo não é indicado para aplicações que excedam 50V AC ou 60V DC de tensão, nem para ambientes que exijam conformidade com normas diferentes da classe de proteção III.

Existe restrição de material ou ambiente para este cabo?

Não, este cabo não deve ser utilizado em instalações que exijam cabos com materiais que contenham silicone ou halogênio, pois ele é livre desses componentes.

O que pode causar falha de comunicação neste cabo?

Sintomas como falhas intermitentes de sinal podem indicar desgaste interno ou quebra de condutores por excesso de torção, verifique a continuidade dos fios com um multímetro.

Como diagnosticar mau contato no conector M12?

Se houver erro de leitura, verifique se o torque de aperto do conector M12 está entre 0,6 e 1,5 Nm para garantir a vedação IP67.

Por que escolher este modelo em vez de um cabo comum?

O modelo EVC539 é uma unidade robusta blindada com alta resistência a ciclos de curvatura (acima de 2 milhões), superior a cabos padrão não blindados.

Este cabo vem pronto para instalação ou preciso comprar conectores?

Este cabo é fornecido como uma peça única, pronta para uso, não sendo necessário adquirir conectores separadamente.

Quais cuidados devo ter ao instalar o cabo?

A instalação deve garantir que o raio de curvatura mínimo seja mantido em 10 vezes o diâmetro do cabo, evitando dobras bruscas que danifiquem a blindagem.

Qual a procedência deste cabo?

A marca IFM é referência em automação industrial, e este componente segue padrões globais de fabricação para alta durabilidade em ambientes agressivos.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo, escolhido por sua alta resistência à abrasão, óleos e agentes químicos comuns em indústrias.

Blindagem

Camada interna do cabo projetada para proteger o sinal elétrico contra interferências eletromagnéticas (EMI).

IP67

Grau de proteção que indica total proteção contra poeira e imersão temporária em água (até 1m por 30 min).

Codificação A

Padrão de pinagem do conector M12 para sinais de sensores e atuadores padrão.

Ciclos de curvatura

Medida de durabilidade do cabo em aplicações móveis, neste caso, superior a 2 milhões de movimentos.
