Cabo Conector Fêmea M12 Angular IFM EVC536 5m

Pré-visualizar: EVC536 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR Blindado

EVC536 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR Blindado

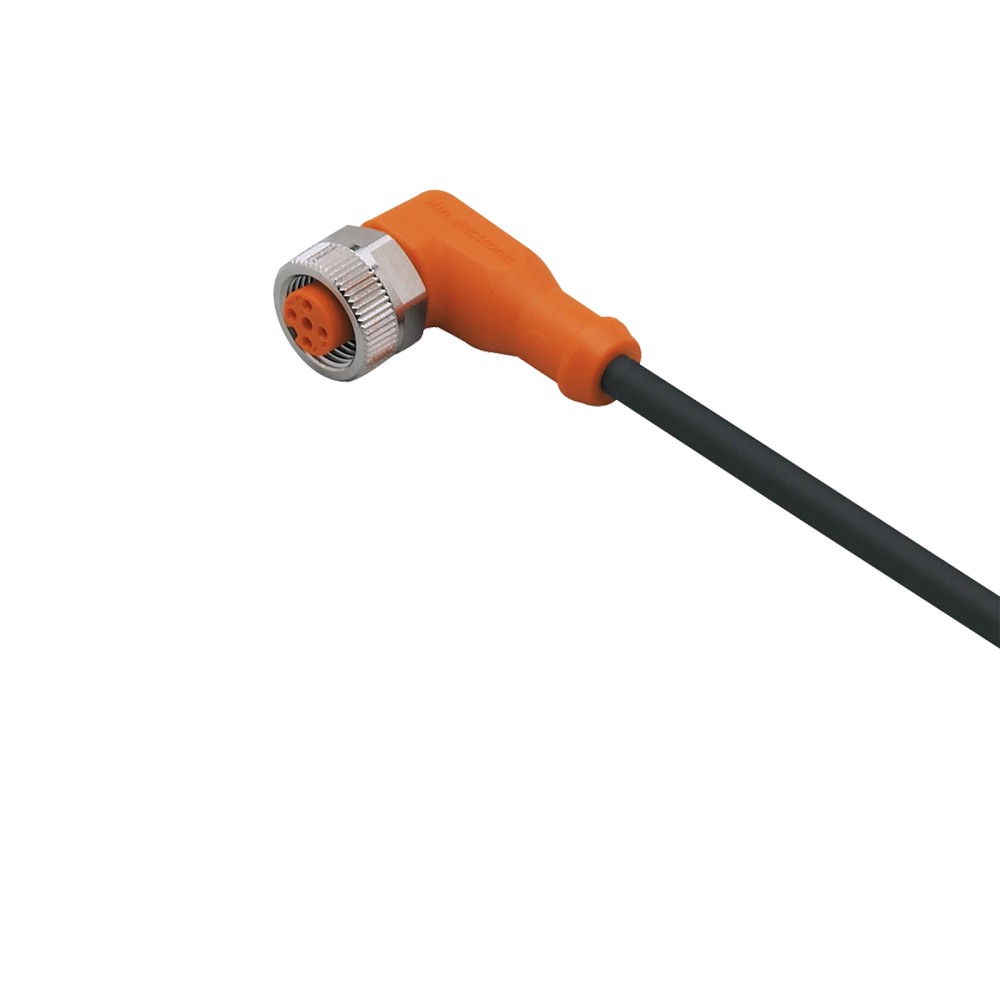

Imagem meramente ilustrativa

R$ 256,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC536
EAN: 4021179275071
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC536 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR Blindado"

Destaques do Produto

Comprimento

5 m

Material

PUR

Conector

M12 Angular (Fêmea)

Polos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC536 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR Blindado

Este cabo de conexão industrial com conector fêmea M12 angular foi projetado para transmitir sinais em ambientes de automação exigentes. Fabricado em PUR, é livre de halogênio e silicone, apresentando resistência superior a fluidos de corte e lubrificantes. Com blindagem integrada e suporte para até 2 milhões de ciclos de dobramento, assegura alta durabilidade em instalações móveis.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC536
Tipo de Conector	M12 Angular (Fêmea)
Comprimento	5 m
Grau de Proteção	IP 65/67/68/69K
Material	PUR
Tensão Operacional	< 30 V AC / < 36 V DC
Blindado	Sim
Ciclos de Curvatura	2.000.000

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais com presença de lubrificantes e refrigerantes.
Ambientes com alta necessidade de resistência mecânica (ciclos de dobra).
Sistemas de automação que exigem proteção IP69K.
Instalações sujeitas a interferência eletromagnética (devido à blindagem).

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 30V AC ou 36V DC.
Ambientes com temperaturas operacionais acima de 90°C.
Conexões em dispositivos que exijam codificação diferente de A.
Uso em sistemas que requerem resistência a produtos químicos não compatíveis com FKM ou PUR.

APLICAÇÕES E USO

Aplicações industriais e automação industrial.
Máquinas de ferramentas com exposição a refrigerantes e lubrificantes.
Sistemas que exigem flexibilidade em movimento (esteiras, braços robóticos).
Ambientes com alto grau de higiene (graças ao IP69K).

COMO ESCOLHER

Antes de comprar o EVC536 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR Blindado, verifique estes pontos:

Quando escolher este cabo

Ideal para ambientes industriais agressivos onde há presença de óleos, refrigerantes e necessidade de resistência mecânica a dobras repetitivas (até 2 milhões de ciclos).

Quando buscar alternativas

Busque outras opções se a aplicação exigir um material de revestimento diferente de PUR, como PVC para aplicações estáticas simples ou se for necessário um cabo com resistência a temperaturas superiores a 90°C.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limites de tensão para operação segura do componente.
Capacidade de corrente	4 A	Limite de corrente nominal para o circuito.
Classe de proteção	III	Classificação de proteção contra choques elétricos.

Condições Ambientais
Temperatura ambiente	-25...90 °C	Faixa operacional de temperatura conforme datasheet.
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Níveis de vedação contra particulados e líquidos.

Dados Mecânicos do Cabo
Material do cabo	PUR (Poliuretano)	Revestimento resistente a fluidos industriais.
Ciclos de curvatura	2.000.000	Resistência à flexão repetitiva (aplicação móvel).
Blindagem	Sim	Proteção contra interferências eletromagnéticas.

COMPATIBILIDADE

Comunicação

• Sinais analógicos

• Sinais digitais

• Protocolos IO-Link (compatível com mestre IO-Link com conexão M12)

Conexões

Elétrica 5 Polos, Codificação A

Processo M12 roscado (fêmea)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Automação industrial padrão	✓	O produto atende perfeitamente aos requisitos de conexão e durabilidade.
Exposição a óleos e lubrificantes	✓	O material PUR é altamente resistente a esses agentes.
Ambientes acima de 90°C	✗	Excede a temperatura nominal de trabalho do material e componentes.
Necessidade de 4 ou 5 fios	✓	O conector é de 5 polos, compatível com aplicações de 4 ou 5 fios.

INSTALAÇÃO

Como instalar o EVC536 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR Blindado

Desenergize o sistema antes da instalação.
Verifique se o conector M12 não apresenta sujidades.
Alinhe o conector fêmea com a rosca do dispositivo.
Encaixe o conector até o final do curso.
Gire a porca de travamento manualmente.
Aplique o torque final entre 0,6 a 1,5 Nm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha intermitente na sinalização.	Aperto insuficiente ou vibração excessiva.	Verificar torque de aperto (0,6 a 1,5 Nm) e integridade da conexão.
Perda de sinal ou resistência elevada.	Contaminação ou oxidação nos pinos.	Inspecionar os contatos banhados a ouro quanto à presença de resíduos.
Rompimento interno do cabo.	Raio de curvatura menor que o especificado (10x diâmetro).	Verificar visualmente se há dobras acentuadas ou desgaste no revestimento.
Ressecamento ou rachadura do material (PUR).	Exposição a produtos químicos incompatíveis.	Comparar a tabela de resistência química com os agentes presentes na instalação.

DOCUMENTAÇÃO TÉCNICA

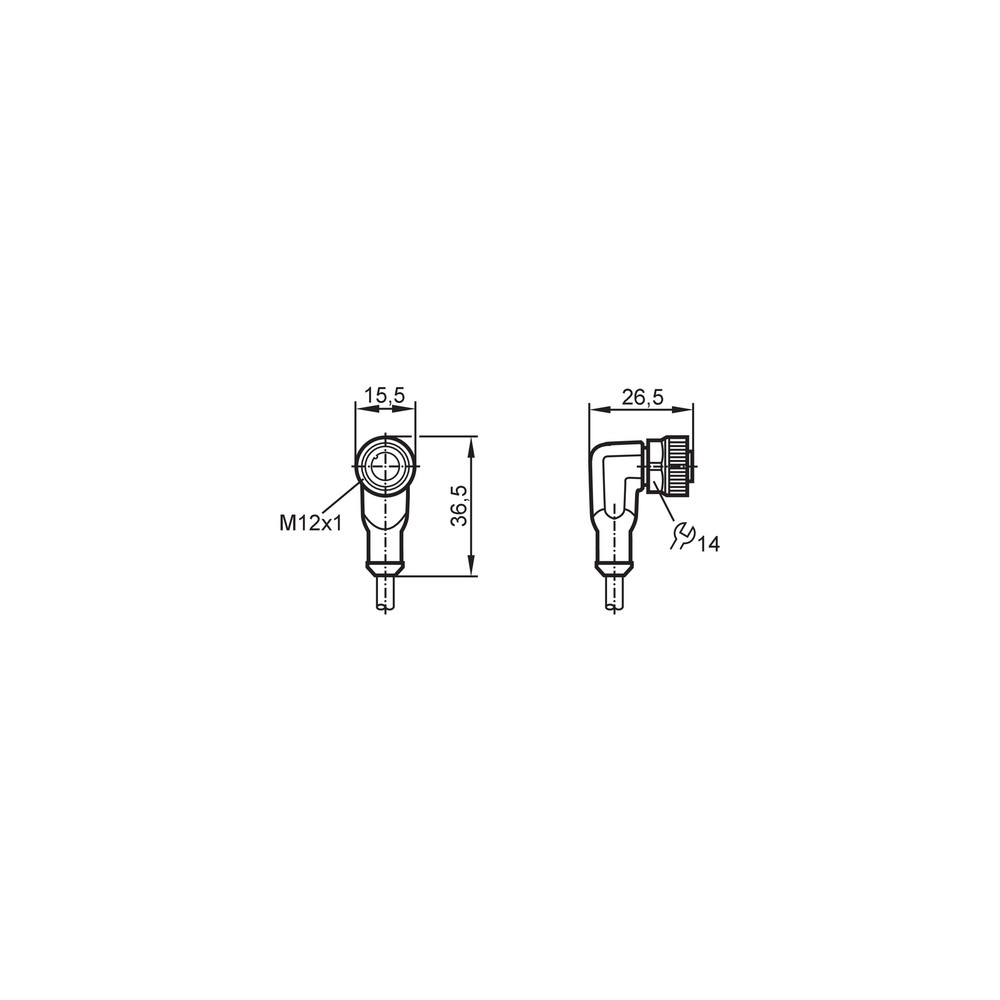

Datasheet Técnico EVC536 (Datasheet) Desenho em Escala EVC536 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC536 e para que serve?

Este é um cabo de conexão industrial com conector fêmea M12 angular, projetado para a interligação de sensores e atuadores em sistemas de automação.

Com quais equipamentos este cabo é compatível?

O cabo é compatível com dispositivos padrão M12 de 5 polos, codificação A, utilizados amplamente em automação industrial.

Para quais aplicações o cabo EVC536 não é indicado?

O produto não é adequado para aplicações com tensões superiores a 30V AC / 36V DC ou para conexões com codificações diferentes de A (como B, D ou X).

Existem limitações de temperatura para o uso deste cabo?

Este cabo não deve ser utilizado em ambientes que excedam a temperatura operacional de 90°C (ou 75°C conforme restrições cULus) para evitar degradação prematura do material PUR.

O que indica um mau funcionamento na conexão?

Sintomas como falha de sinal intermitente ou perda de comunicação podem indicar desconexão parcial ou oxidação nos contatos.

Como diagnosticar falhas na conexão?

A causa provável é o torque de aperto incorreto ou contaminação na interface M12; verifique o estado dos pinos e o aperto conforme torque especificado (0,6 a 1,5 Nm).

Como decidir entre este cabo e outras versões?

Escolha o modelo EVC536 para aplicações que exigem alta durabilidade mecânica (PUR) e resistência a fluidos industriais; prefira outras opções se necessitar de cabo PVC (uso estático geral) ou materiais resistentes a temperaturas extremas.

Por que optar por este cabo blindado em vez de uma versão comum?

Este cabo possui blindagem integrada, sendo superior a versões sem blindagem em ambientes sujeitos a interferências eletromagnéticas (EMI).

Quais cuidados tomar ao instalar o conector?

Para a instalação, certifique-se de que a conexão esteja limpa, alinhe o conector fêmea com o sensor e aperte a porca manualmente até atingir o torque de 0,6 a 1,5 Nm.

Qual a procedência deste cabo?

A origem é ifm electronic, líder global em sensores e tecnologia de conexão, garantindo conformidade com normas industriais para ambientes de automação.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência à abrasão, corte e fluidos industriais. (Ref.: Material)

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: Grau de proteção)

Codificação A

Padrão de pinagem em conectores M12 para sinais de sensores e atuadores de corrente contínua. (Ref.: Conexão elétrica - soquete)

Blindagem

Camada metálica interna para proteger o sinal elétrico de interferências externas. (Ref.: Característica especial)

Esforço de Torção

Capacidade de resistência do cabo a movimentos de torção durante a operação móvel (± 180 °/m). (Ref.: Esforço de torção)
