Cabo de Conexão Fêmea M12 IFM EVC534 10m Blindado

Pré-visualizar: EVC534 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5 Polos 10m Blindado

EVC534 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5 Polos 10m Blindado

Imagem meramente ilustrativa

R$ 359,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC534
EAN: 4021179275057
NCM do produto: 85444200

Destaques do Produto Tipo de conector...mais

Fechar menu

Saiba mais sobre: "EVC534 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5 Polos 10m Blindado"

Destaques do Produto

Tipo de conector

Fêmea M12 reto, codificação A

Polos

Comprimento

10 m

Blindagem

Cabo blindado; a blindagem não é aplicada no conector

Revestimento

PUR

Limites elétricos

< 30 V AC / < 36 V DC; 4 A (3 A conforme UL)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC534 IFM — cabo de conexão fêmea M12 reto, 5 polos, 10 m, blindado

O IFM EVC534 é um cabo de conexão com conector fêmea M12 reto de 5 polos, destinado à conexão de componentes em aplicações industriais e de automação. Possui cabo blindado de 10 m com revestimento PUR e contatos dourados. Sua tensão de operação é inferior a 30 V AC e 36 V DC, e o grau de proteção especificado é IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC534
Conector	Fêmea M12 reto, codificação A, 5 polos
Comprimento do cabo	10 m
Cabo	PUR, preto, blindado; 5 x 0,25 mm²; Ø 4,9 mm
Tensão de operação	< 30 V AC / < 36 V DC
Capacidade de corrente	4 A; 3 A conforme UL
Grau de proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Contatos	Banhados a ouro
Peso	402,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requerem conector fêmea M12 reto, codificação A, de 5 polos, após confirmar o padrão de conexão do dispositivo.
Aplicações de automação industrial e máquinas-ferramentas, incluindo os usos com refrigerantes e lubrificantes descritos na ficha.
Instalações que atendam aos limites de tensão, corrente e temperatura especificados para o cabo. A aplicação da blindagem deve ser avaliada considerando que ela não é aplicada no conector.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector diferente de M12 fêmea reto, codificação A, ou quantidade de polos diferente de 5.
Não utilizar fora dos limites informados de tensão, corrente e temperatura. Para uso cULus, a temperatura indicada é de até 75 °C.
Não presumir continuidade da blindagem através do conector: a ficha informa que a blindagem do cabo não é aplicada no conector.

APLICAÇÕES E USO

Uso informado na ficha: conexão em aplicações industriais e de automação, incluindo máquinas-ferramentas e aplicações com refrigerantes e lubrificantes. Verifique a compatibilidade química específica do fluido com os materiais do cabo e do conector na documentação do fabricante.
Pode ser considerado para interligar dispositivos com receptáculo compatível M12 codificação A, 5 polos, desde que a pinagem, os sinais e os limites elétricos sejam confirmados na documentação do equipamento. Essa aplicação é uma inferência baseada na configuração do conector, não uma lista de dispositivos homologados.
Em instalações móveis, respeite a faixa de temperatura, o raio mínimo de curvatura indicado e as condições de movimento declaradas. A ficha informa velocidade máxima de 3,3 m/s sob as condições especificadas para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Para instalações que dependam de blindagem contínua até o dispositivo, considere que a blindagem do cabo não é aplicada no conector.

COMO ESCOLHER

Antes de comprar o EVC534 IFM — cabo de conexão fêmea M12 reto, 5 polos, 10 m, blindado, verifique estes pontos:

Escolha o EVC534 quando

A conexão requerida for M12 fêmea reto, codificação A, com 5 polos, e o comprimento necessário for 10 m. Confirme também os limites elétricos e ambientais da instalação.

Verifique outra configuração quando

O dispositivo exigir outra geometria ou codificação de conector, outra quantidade de polos, outro comprimento ou uma conexão de blindagem no conector. A ficha disponível não identifica modelos alternativos; confirme a configuração necessária com a documentação do equipamento.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	ifm / ifm electronic	Identificação informada no anúncio e na ficha do produto.
Modelo e SKU	EVC534	Código do produto.
GTIN	4021179275057	Identificador comercial informado.
Part number do anúncio	EVC534	Código prioritário informado nos dados básicos do anúncio.
Part number no catálogo associado	ADOGH050MSS0010C05	Código presente no catálogo associado; confirmar com o fabricante se necessário.
Categoria	Tecnologia de conexão; cabos de conexão / automação industrial	Classificação informada para o produto.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição funcional da ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Aplicação
Aplicações informadas	Aplicações industriais e automação industrial; máquinas-ferramentas; refrigerantes e lubrificantes	Cenários descritos no catálogo associado.

Dados elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limites declarados na ficha do fabricante.
Capacidade de carga total	4 A	Capacidade indicada na ficha.
Capacidade de corrente total conforme UL	3 A	Valor específico indicado para a condição UL.
Classe de proteção	III	Classificação elétrica informada na ficha.

Conexões elétricas
Conector	1 x M12 fêmea, reto; codificação A	Configuração mecânica indicada para o soquete.
Contatos	5, banhados a ouro	Número e acabamento dos contatos.
Corpo do conector	TPU, laranja	Material e cor indicados na ficha.
Bloqueio / porca	Latão niquelado	Material da porca informado no catálogo associado.
Vedação	FKM	Material de vedação especificado.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o conector.
Blindagem no conector	Blindagem do cabo não aplicada	Limitação expressa para a terminação do cabo.

Cabo
Comprimento	10 m	Comprimento nominal informado.
Material do revestimento	PUR	Material do cabo.
Cor do cabo	Preto	Cor informada na ficha.
Construção	5 x 0,25 mm² (32 x Ø 0,1 mm)	Configuração dos condutores indicada pelo fabricante.
Diâmetro externo	4,9 mm	Diâmetro do cabo informado.
Blindagem	Cabo blindado	A blindagem é indicada no cabo, mas não é aplicada no conector.
Cores dos fios	BK = preto; BN = marrom; BU = azul; GY = cinza; WH = branco	Identificação de cores informada no catálogo associado.
Raio mínimo de curvatura em aplicação flexível	10 x o diâmetro do cabo	Raio mínimo indicado para aplicação flexível; usar o diâmetro de 4,9 mm como referência.
Ciclos de curvatura	≥ 2 milhões	Quantidade declarada para ciclos de curvatura.
Tolerância para dobras e deslocamentos	Sim	Característica indicada na ficha; não substitui os limites de instalação especificados.
Esforço de torção	± 180 °/m	Valor informado para torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições associadas ao valor máximo informado na ficha.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados na ficha; as condições específicas de instalação e ensaio devem ser consultadas na documentação do fabricante.
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C	Faixa indicada, com limite distinto para a condição cULus.
Temperatura ambiente em movimento	-25 a 90 °C; cULus: até 75 °C	Faixa informada para a condição móvel.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada na ficha.

Dados mecânicos e materiais
Material do invólucro	TPU	Material indicado para o invólucro do conector.
Material da vedação	FKM	Material indicado para a vedação.
Material da porca	Latão niquelado	Material de bloqueio indicado na ficha.
Dimensões informadas	15,5 x 15,5 x 45 mm	Dimensões associadas ao produto no catálogo; consulte o desenho dimensional para referência de montagem.
Peso	402,8 g	Peso informado no catálogo associado.

Documentação e identificação comercial
NCM	8544.42.00	Classificação fiscal indicada nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade depende da pinagem e dos sinais requeridos pelo dispositivo; confirme-os na documentação do equipamento conectado.

Conexões

Elétrica 1 conector fêmea M12 reto, codificação A, 5 contatos dourados; cabo blindado de 10 m, 5 x 0,25 mm², Ø 4,9 mm. Tensão de operação < 30 V AC / < 36 V DC; capacidade de corrente 4 A, ou 3 A conforme UL. A blindagem do cabo não é aplicada no conector.

Processo Não aplicável: trata-se de um cabo de conexão elétrica, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 compatível, codificação A, 5 polos, e sinais dentro dos limites elétricos do cabo	✓	A ficha especifica conector fêmea M12 reto, codificação A, 5 contatos e os limites de tensão e corrente indicados. A pinagem do dispositivo deve ser confirmada separadamente.
Equipamento que requer outro número de polos ou uma codificação diferente	✗	A configuração informada para este cabo é M12 codificação A, 5 polos; outra configuração não está especificada como compatível.
Aplicação que exige conexão da blindagem até o conector	✗	A ficha declara que a blindagem do cabo não é aplicada no conector.
Aplicação acima de 30 V AC ou 36 V DC, acima da capacidade de corrente indicada ou fora da faixa de temperatura especificada	✗	Essas condições excedem os limites declarados para operação ou corrente do produto.

INSTALAÇÃO

Como instalar o EVC534 IFM — cabo de conexão fêmea M12 reto, 5 polos, 10 m, blindado

Confirme no equipamento que a interface requerida é um receptáculo compatível com M12 codificação A, 5 polos; valide também a pinagem na documentação do dispositivo.
Desenergize o circuito e verifique que tensão e corrente previstas respeitam os limites declarados para o cabo.
Planeje o trajeto dos 10 m de cabo, evitando tração, esmagamento e contato com superfícies fora da faixa de temperatura especificada.
Em aplicação flexível, respeite raio de curvatura mínimo de 10 vezes o diâmetro do cabo e as condições de movimento declaradas.
Alinhe o conector sem forçar os contatos e aperte a conexão dentro da faixa de torque informada de 0,6 a 1,5 Nm.
Após a montagem, confira o assentamento da conexão, a identificação dos condutores e a continuidade elétrica conforme o esquema do equipamento; não presuma que a blindagem esteja conectada no conector.

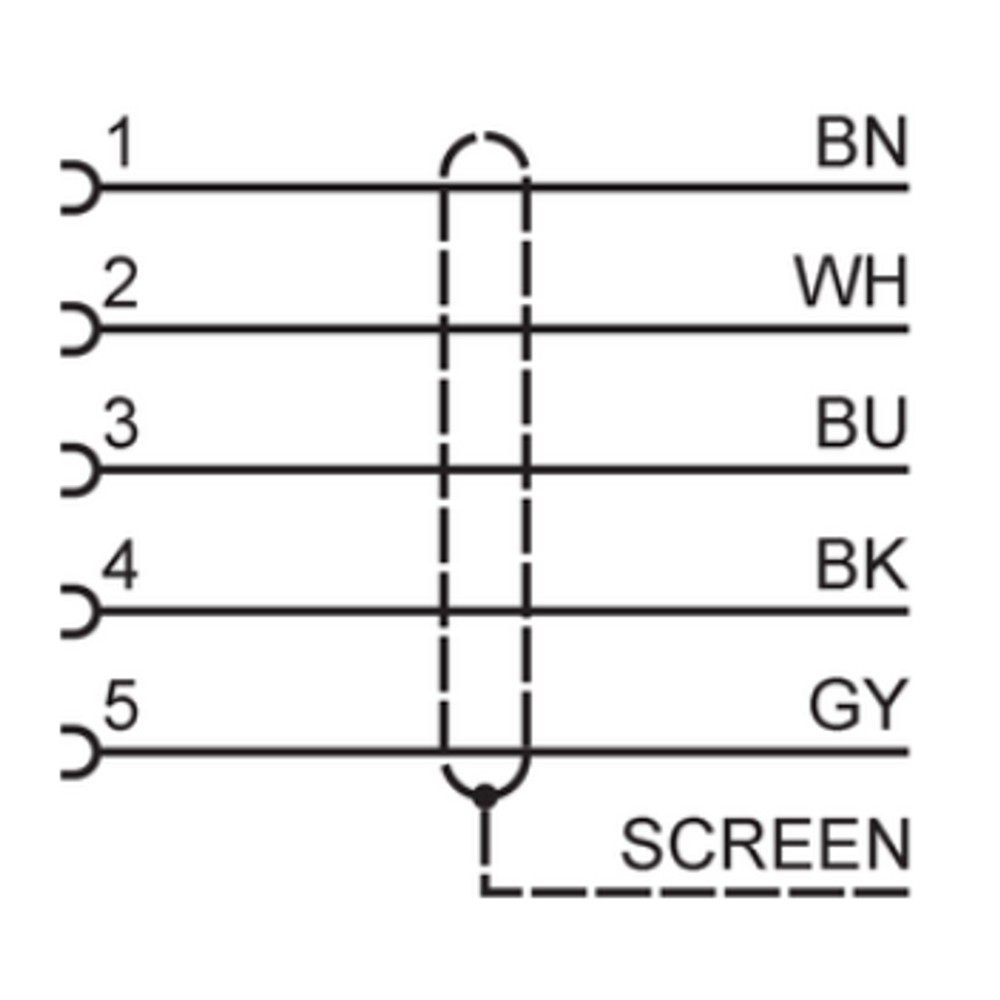

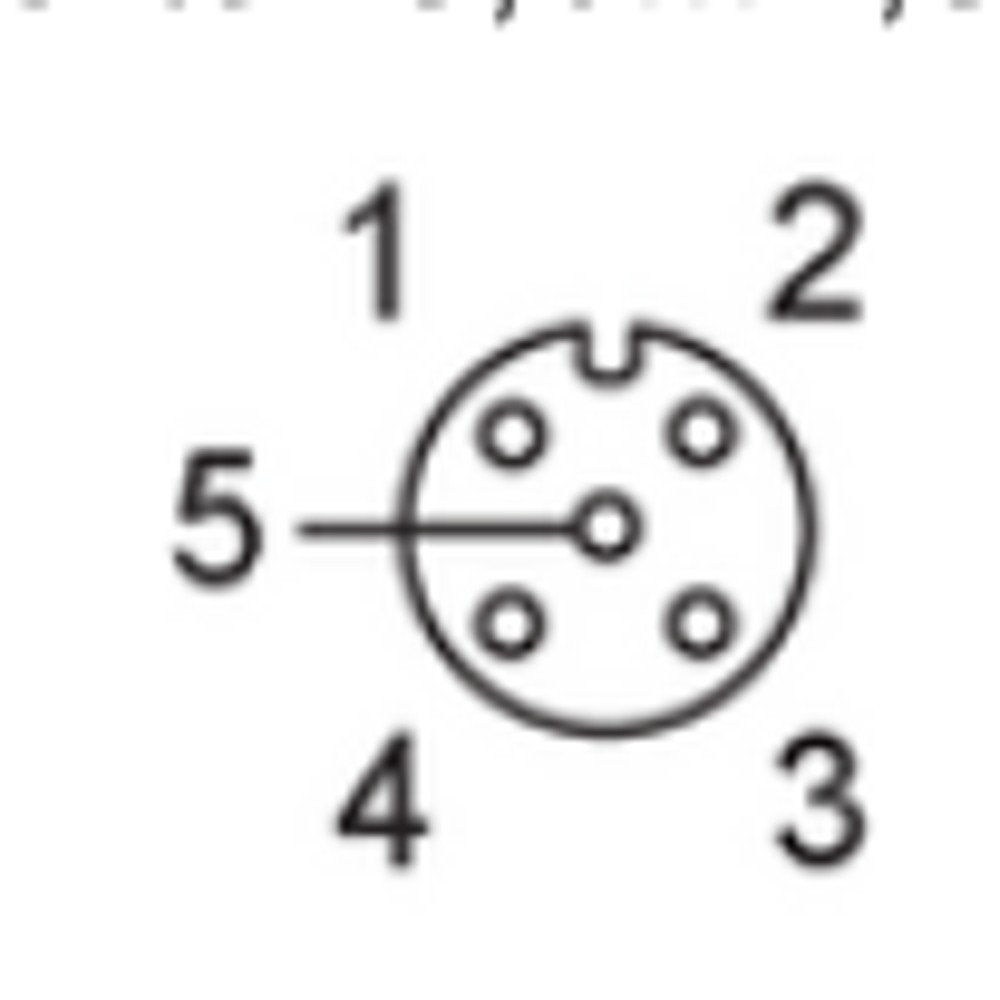

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo não liga ou não apresenta sinal após a conexão.	Pinagem incompatível com o equipamento, conexão incompleta ou circuito fora dos limites elétricos especificados.	Desenergize o circuito; confirme a atribuição dos pinos no manual do dispositivo, inspecione o encaixe e meça tensão e continuidade conforme o esquema aplicável.
Falha intermitente durante movimento do cabo.	Curvatura inferior ao raio mínimo, esforço mecânico ou movimento acima das condições declaradas.	Inspecione o trajeto e o cabo, verifique o raio de curvatura em relação ao diâmetro de 4,9 mm e compare as condições de movimento com os limites da ficha.
Umidade ou contaminação observada na conexão.	Conector mal assentado, vedação danificada ou instalação não compatível com as condições exigidas para o grau de proteção declarado.	Desenergize e inspecione o acoplamento e a vedação; confirme montagem e condições de uso com o datasheet, sem inferir proteção fora das condições especificadas.
Interferência ou instabilidade de sinal em uma instalação que depende da blindagem.	A blindagem do cabo não está aplicada no conector, ou o sistema não possui uma estratégia de terminação compatível com seus requisitos.	Confira o caminho da blindagem e o projeto elétrico do equipamento; a ficha do EVC534 declara que a blindagem não é aplicada no conector.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC534 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC534 e para que serve?

É um cabo de conexão industrial de 10 m com conector fêmea M12 reto, codificação A, de 5 polos. A ficha o destina a aplicações industriais e de automação, incluindo máquinas-ferramentas e usos com refrigerantes e lubrificantes.

O que acompanha o EVC534?

A ficha informa uma peça por embalagem: o cabo de conexão com conector fêmea. Não há acessórios adicionais listados.

Ele funciona com qualquer sensor ou equipamento M12?

Não é possível confirmar compatibilidade universal apenas pelo formato M12. Confira codificação, quantidade de polos e pinagem do equipamento; a ficha do cabo especifica M12 codificação A, 5 contatos, mas não declara protocolos ou dispositivos compatíveis.

Posso usar este cabo em um circuito de 36 V AC?

A ficha especifica tensão de operação inferior a 30 V AC e inferior a 36 V DC. Portanto, não selecione o produto para 36 V AC.

Este cabo serve para uma conexão M12 de 4 polos?

A ficha identifica o EVC534 como um cabo de 5 polos. Não o selecione para uma conexão que exija 4 polos sem confirmar a compatibilidade da pinagem e do equipamento; essa configuração não está especificada para este modelo.

Ele é indicado quando preciso de blindagem conectada até o dispositivo?

A ficha informa que o cabo é blindado, mas que a blindagem não é aplicada no conector. Se a aplicação exige continuidade da blindagem até essa terminação, confirme uma configuração compatível com o fabricante.

O equipamento está sem sinal; devo trocar o cabo?

Não necessariamente: primeiro confirme a pinagem do dispositivo, o encaixe do conector e a presença da alimentação prevista. Verifique também continuidade e limites de tensão antes de substituir o cabo.

O sinal falha quando a máquina movimenta o cabo; o que devo verificar?

Inspecione danos, tração e curvaturas no percurso, comparando o raio observado com o mínimo de 10 vezes o diâmetro do cabo. Confira também as condições de movimento declaradas na ficha.

É melhor comprar este cabo ou montar a conexão com peças avulsas?

O EVC534 é uma peça montada com cabo de 10 m e conector fêmea M12 reto de 5 polos. A ficha não apresenta um kit de montagem nem compara alternativas; escolha conforme a configuração de conexão e o comprimento requeridos.

Qual cuidado devo ter ao instalar o conector?

Alinhe o M12 sem forçar os contatos e respeite o torque máximo informado de 0,6 a 1,5 Nm. Consulte o datasheet para o esquema e confirme a pinagem antes de energizar.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação indicada para o conector M12; deve corresponder à interface do dispositivo conectado (Ref.: conexão elétrica do soquete).

Blindagem

Elemento condutor destinado a proteger o cabo contra interferências; neste modelo, a ficha informa que não é aplicada no conector (Ref.: conexão elétrica do cabo).

Raio mínimo de curvatura

Menor raio de curvatura indicado para a aplicação flexível, expresso em múltiplos do diâmetro do cabo (Ref.: mín. 10 x diâmetro do cabo).

Grau de proteção IP

Classificação declarada para proteção contra ingresso de agentes externos, conforme as condições de ensaio e instalação aplicáveis (Ref.: IP65, IP67, IP68 e IP69K).

FKM

Material especificado para a vedação do conector (Ref.: material da vedação).
