Cabo Conector Fêmea M12 Angular IFM EVC531 10m

Pré-visualizar: EVC531 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 10m Blindado PUR

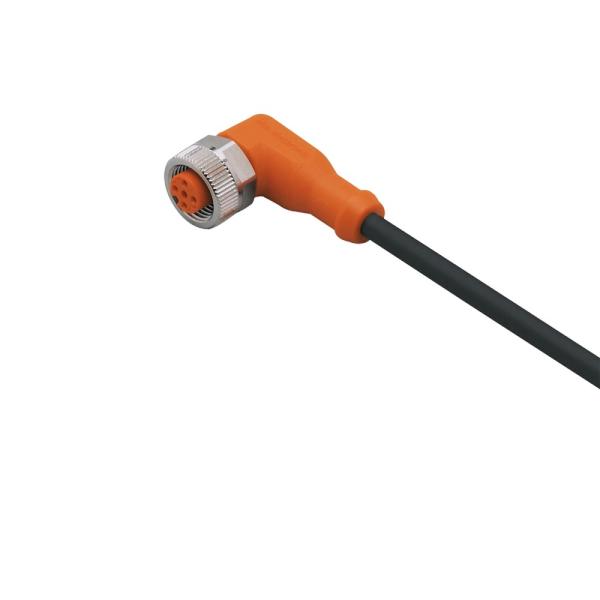

EVC531 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 10m Blindado PUR

Imagem meramente ilustrativa

R$ 294,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC531
EAN: 4021179275026
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVC531 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 10m Blindado PUR"

Destaques do Produto

Tipo de Conector

Fêmea M12 Angular

Comprimento

10 Metros

Blindagem

Sim

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo Conector Fêmea M12 Angular IFM EVC531 10m Blindado

O cabo EVC531 é um conector fêmea M12 angular de 10 metros, blindado e desenvolvido para automação industrial. Ele é ideal para conectar sensores e atuadores em ambientes que exigem resistência a óleos, refrigerantes e lavagens sob alta pressão. Possui contatos banhados a ouro e construção livre de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC531
Marca	IFM
Comprimento	10 m
Tipo de conexão	M12 Angular
Material	PUR
Grau de proteção	IP65, 67, 68, 69K
Capacidade de carga	4 A
Tensão	< 50 V AC / 60 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes com presença de lubrificantes e refrigerantes
Aplicações móveis em máquinas-ferramenta
Locais que exigem alta proteção contra umidade (IP69K)

⚠ Considere outro se precisa de:

Ambientes com tensões acima de 60 V DC
Raio de curvatura menor que 49 mm (10x o diâmetro)
Uso em sistemas de potência acima de 4 A

APLICAÇÕES E USO

Aplicações em máquinas-ferramenta com presença de lubrificantes
Ambientes industriais que requerem vedação IP69K
Sistemas de automação que exigem cabos flexíveis com resistência à torção

COMO ESCOLHER

Antes de comprar o Cabo Conector Fêmea M12 Angular IFM EVC531 10m Blindado, verifique estes pontos:

Quando escolher este cabo

Utilize este cabo em ambientes industriais exigentes onde é necessária alta proteção (IP69K) e resistência a fluidos de corte ou óleos.

Quando buscar outra opção

Se a aplicação exigir um conector reto ou comprimento diferente de 10 metros, consulte outros modelos da série EVC para melhor adequação física.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limite máximo de segurança para operação elétrica
Capacidade de carga total	4 A	Corrente máxima suportada pelo conjunto

Dados mecânicos
Comprimento	10 m	Extensão total do cabeamento
Material do invólucro	TPU	Material do corpo do conector
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência a entrada de sólidos e líquidos

Condições ambientais
Temperatura ambiente	-25...90 °C	Faixa de operação térmica recomendada
Material do cabo	PUR	Revestimento resistente a químicos

COMPATIBILIDADE

Comunicação

• Sinais Digitais

• Sinais Analógicos de baixa tensão

Conexões

Elétrica 4 polos, codificação A

Processo Conector M12 angular

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes agressivos (óleos e lubrificantes)	✓	O revestimento PUR é quimicamente resistente.
Aplicações de alta voltagem (> 60 V)	✗	Especificação técnica limitada a < 60 V DC.
Uso em sistemas de lavagem pesada	✓	Proteção IP69K testada.

INSTALAÇÃO

Como instalar o Cabo Conector Fêmea M12 Angular IFM EVC531 10m Blindado

Verifique a compatibilidade do conector macho no painel/sensor.
Limpe a rosca do conector de possíveis resíduos.
Alinhe os pinos conforme a codificação A.
Rosqueie manualmente até sentir resistência.
Finalize o aperto com ferramenta adequada até 0,6-1,5 Nm.
Certifique-se de que o cabo não esteja tensionado ou com curvas menores que 49 mm.

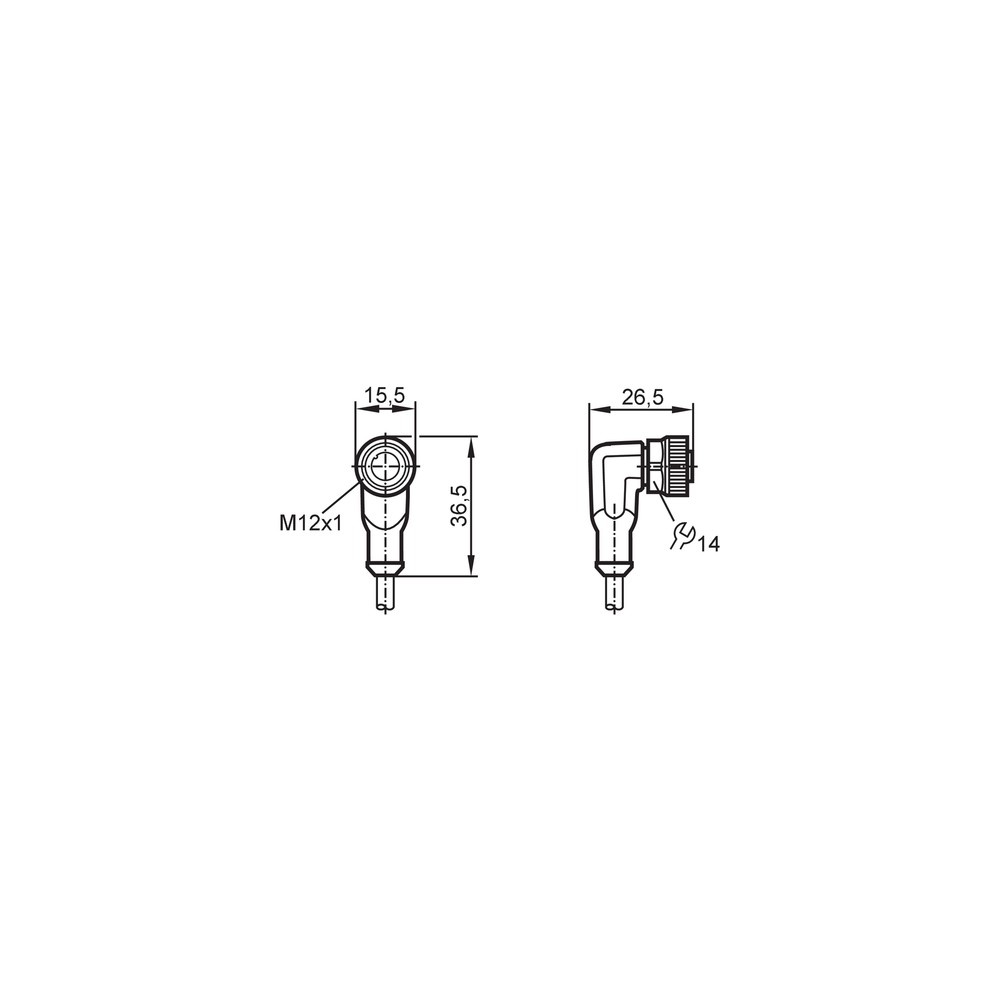

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão frouxa ou dano na rosca do conector.	Torque de instalação insuficiente ou excessivo.	Verificar se o torque aplicado está entre 0,6 e 1,5 Nm.
Rompimento interno de condutores.	Raio de curvatura menor que o especificado.	Inspeção visual em busca de dobras acentuadas no cabo.
Falhas intermitentes de sinal.	Oxidação por contaminação química externa.	Verificar integridade da vedação FKM e limpeza dos contatos.
Aquecimento do conector ou cabo.	Sobrecarga de corrente elétrica.	Medir a corrente da carga e comparar com o limite de 4 A.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico - EVC531 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC531 e para que serve?

Este é um cabo de conexão industrial com conector fêmea M12 angular, projetado para transmitir sinais elétricos em ambientes de automação.

Quais são as principais características técnicas do EVC531?

O EVC531 possui 10 metros de comprimento, revestimento em PUR, blindagem, 4 polos e grau de proteção IP65, IP67, IP68 e IP69K.

Onde o cabo EVC531 não pode ser instalado?

O cabo não deve ser utilizado em aplicações que excedam 50 V AC ou 60 V DC, nem em ambientes com temperaturas que ultrapassem 75 °C quando certificado por cULus.

Existe alguma limitação de aplicação para este cabo?

Este cabo não é adequado para aplicações com tensões superiores a 60 V DC ou onde o ambiente químico exija materiais de vedação diferentes de FKM.

Como diagnosticar falhas de conexão neste cabo?

Sintomas como perda de sinal ou falhas intermitentes podem indicar rompimento interno ou oxidação, sendo necessário verificar a continuidade dos fios e a integridade da blindagem.

O que verificar antes de substituir o cabo?

Se houver erro de leitura, verifique primeiro o aperto do conector (torque recomendado de 0,6 a 1,5 Nm) e a integridade física do cabo quanto a cortes ou vincos acentuados.

Por que escolher o modelo EVC531 em vez de um cabo comum?

O EVC531 oferece maior durabilidade mecânica em aplicações móveis devido ao revestimento em PUR e à blindagem integrada, superando cabos padrão de PVC.

Devo comprar este cabo ou um sistema diferente?

Este é um item unitário focado em conexão pontual; para sistemas que exigem expansão, o uso de blocos distribuidores pode ser mais eficiente que múltiplos cabos individuais.

Quais cuidados tomar ao instalar o cabo?

Para a instalação, garanta que o raio de flexão não seja inferior a 10 vezes o diâmetro do cabo (4,9 mm) para evitar danos à estrutura interna.

Como funciona o fornecimento deste produto?

O faturamento e a entrega são realizados diretamente pela IFM, garantindo a procedência industrial do componente.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo, altamente resistente à abrasão, óleos e ambientes químicos agressivos.

Blindagem

Camada interna que protege o sinal elétrico contra interferências eletromagnéticas externas (Ref.: Dados Técnicos).

IP69K

Grau de proteção contra jatos de água de alta pressão e alta temperatura, comum em ambientes industriais com limpeza severa.

M12

Padrão de conexão industrial circular de 12mm de diâmetro, amplamente utilizado em automação para sensores e atuadores.

Esforço de torção

Capacidade do cabo de suportar movimentos de torção até ± 180 °/m sem comprometer sua integridade (Ref.: Dados Mecânicos).
