Cabo Conector Fêmea M12 IFM EVC527

Pré-visualizar: EVC527 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m Blindado PUR IP69K

EVC527 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m Blindado PUR IP69K

Imagem meramente ilustrativa

R$ 227,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC527
EAN: 4021179274982
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC527 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m Blindado PUR IP69K"

Destaques do Produto

Comprimento

5 m

Conector

M12 fêmea reto, codificação A, 4 polos

Tensão

< 50 V AC / < 60 V DC

Corrente

Até 4 A, conforme especificação do produto

Cabo

Blindado, PUR, Ø 4,9 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVC527, conector fêmea M12 reto, 4 polos, blindado, PUR, 5 m, IP65/IP67/IP68/IP69K

O IFM EVC527 é um cabo de conexão blindado de 5 m com conector fêmea M12 reto, destinado a interligar componentes em sistemas de automação industrial. Possui 4 contatos banhados a ouro, revestimento PUR e proteção especificada como IP65, IP67, IP68 e IP69K. A tensão indicada é inferior a 50 V AC e inferior a 60 V DC, com capacidade de carga de corrente de 4 A. A configuração elétrica do equipamento conectado deve ser confirmada antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC527
Conector	1 x M12 fêmea, reto, codificação A, 4 contatos
Comprimento do cabo	5 m
Construção do cabo	Blindado, PUR, preto, Ø 4,9 mm; 4 x 0,34 mm²
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga de corrente	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente móvel	-25...90 °C
Propriedades dos contatos	4 contatos dourados
Peso	214,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que exijam cabo de 5 m com conector fêmea M12 reto, codificação A e 4 contatos, desde que a interface do equipamento seja compatível.
Instalações em que sejam requeridos cabo blindado, revestimento PUR e os graus de proteção especificados para o produto.
Aplicações em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme as aplicações indicadas na ficha.
Instalações que respeitem os limites elétricos, ambientais e mecânicos informados na ficha técnica.

⚠ Considere outro se precisa de:

Aplicações que exijam tensão igual ou superior a 50 V AC ou igual ou superior a 60 V DC.
Circuitos que excedam a capacidade de carga de corrente especificada de 4 A.
Conexões que exijam conector macho, outro número de polos, codificação ou formato diferente; confirme a interface do equipamento antes da compra.
Instalações que exijam características não informadas na ficha, como protocolo de comunicação ou pinagem específica não confirmada.

APLICAÇÕES E USO

Aplicação comprovada na ficha: conexão em sistemas de automação industrial, incluindo máquinas-ferramenta e instalações com refrigerantes e lubrificantes.
Aplicação condicionada: uso em instalações móveis compatíveis com a velocidade máxima declarada de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Para qualquer aplicação, respeite os limites elétricos e de temperatura e observe que os graus IP dependem do acoplamento e da montagem corretos.
A ficha não identifica protocolos de comunicação nem a pinagem completa; esses requisitos devem ser validados no datasheet e nos documentos do equipamento conectado.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVC527, conector fêmea M12 reto, 4 polos, blindado, PUR, 5 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC527 quando

A instalação exigir um cabo de conexão de 5 m com conector fêmea M12 reto, codificação A e 4 contatos, respeitando os limites de tensão e corrente declarados e as condições ambientais especificadas.

Verifique outra configuração quando

O equipamento exigir conector macho, comprimento diferente, outra codificação ou número de contatos, ou quando o circuito exceder os limites elétricos do EVC527. Confirme a pinagem e a compatibilidade do dispositivo no datasheet antes de conectar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm / IFM	Identificação do fabricante conforme os dados do anúncio.
Modelo e SKU	EVC527	Código do produto para identificação e seleção.
GTIN	4021179274982	Identificador comercial informado no anúncio.
Part number do anúncio	EVC527	Código informado na fonte primária do anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação funcional declarada.
Aplicações informadas	Automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários descritos nos dados do produto.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites declarados; não exceder os valores indicados.
Capacidade de carga de corrente	4 A	Valor indicado para a capacidade de carga; verificar os requisitos do circuito.
Classe de proteção	III	Classificação declarada na ficha.
Seção e composição dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção elétrica informada para os quatro condutores.

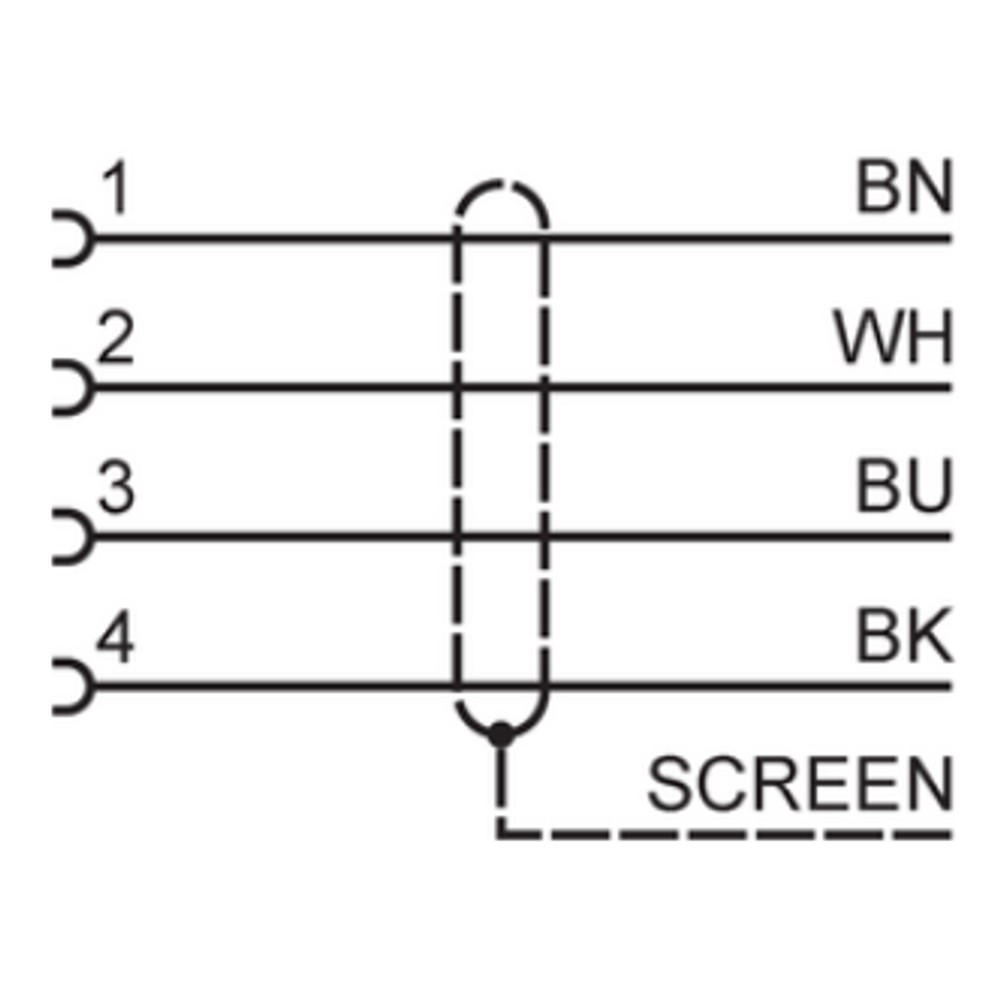

Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores fornecida na ficha; confirme a atribuição elétrica no esquema do fabricante.
Blindagem	Cabo blindado; blindagem não aplicada à conexão do soquete	A ficha distingue a blindagem do cabo da conexão do soquete; considerar ao planejar a instalação.

Conexão
Conector	1 x M12, reto, fêmea	Formato e gênero de conexão informados pelo fabricante.
Codificação	A	Codificação indicada para o conector; verificar correspondência com o dispositivo.
Número e acabamento dos contatos	4 contatos, banhados a ouro	Quantidade e acabamento declarados.
Corpo do soquete	TPU, laranja	Material e cor informados para o corpo do conector.
Bloqueio	Latão niquelado	Material declarado para o mecanismo de bloqueio.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque informada para o conector; aplicar conforme orientação do fabricante.
Material da vedação	FKM	Material declarado para a vedação do conector.

Dados mecânicos
Comprimento do cabo	5 m	Comprimento nominal informado.
Material do cabo	PUR	Material do revestimento declarado.
Cor e diâmetro externo do cabo	Preto; Ø 4,9 mm	Características dimensionais informadas para o cabo.
Dimensões do conector	15,5 x 15,5 x 45 mm	Dimensões declaradas para o produto.
Peso	214,5 g	Valor informado nos dados técnicos do produto.
Material do invólucro	TPU	Material declarado para o invólucro.
Raio mínimo de curvatura em aplicação flexível	10 x o diâmetro do cabo	Raio mínimo informado para aplicação flexível; considerar o diâmetro externo de 4,9 mm e as instruções do fabricante.
Esforço de torção	± 180 °/m	Valor declarado para o esforço de torção.
Ciclos de curvatura	≥ 2 Mio.	Valor declarado para os ciclos de curvatura; condições de ensaio não detalhadas nos dados fornecidos.
Tolerância a dobras e deslocamentos	Sim	Característica declarada para o cabo.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica informada para movimento horizontal com comprimento de deslocamento de 5 m.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Classificações declaradas; a proteção efetiva depende da montagem e do acoplamento corretos.
Temperatura ambiente móvel	-25...90 °C	Faixa informada para condição móvel.
Limite de temperatura cULus	...75 °C	A ficha indica cULus: ...75 °C; consultar o datasheet para o contexto completo desse limite.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada.

Dados comerciais e documentação
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8544.42.00	Classificação fiscal informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. A compatibilidade de protocolo não pode ser confirmada apenas pelo conector.

Conexões

Elétrica Cabo blindado de 5 m, com 4 condutores de 0,34 mm²; tensão de operação < 50 V AC / < 60 V DC e capacidade de carga de corrente de 4 A. A ficha identifica o cabo como blindado e informa que a blindagem não é aplicada à conexão do soquete. Verifique a pinagem e os requisitos elétricos do dispositivo conectado.

Processo Não se aplica: trata-se de um cabo de conexão elétrica com conector M12, não de uma conexão de processo para fluidos ou gases.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 fêmea compatível mecanicamente com conector M12 macho, codificação A e 4 polos, e circuito dentro dos limites elétricos declarados.	✓	A configuração do cabo é M12 reto, codificação A, 4 contatos; confirme também a pinagem e os requisitos do dispositivo.
Aplicação que exige tensão igual ou superior a 50 V AC ou igual ou superior a 60 V DC.	✗	A tensão de operação declarada é inferior a 50 V AC e inferior a 60 V DC.
Circuito com carga de corrente superior a 4 A.	✗	A capacidade de carga de corrente indicada para o produto é 4 A.
Sistema que requer um protocolo de comunicação específico.	✗	A ficha não especifica protocolo; o encaixe M12, por si só, não confirma compatibilidade de comunicação.
Instalação que requer proteção IP65, IP67, IP68 ou IP69K, com montagem e acoplamento adequados.	✓	Esses graus de proteção constam na ficha do produto; a proteção da conexão montada depende da instalação e do acoplamento.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVC527, conector fêmea M12 reto, 4 polos, blindado, PUR, 5 m, IP65/IP67/IP68/IP69K

Desenergize o circuito e confirme que a aplicação respeita os limites de tensão e corrente do cabo.
Verifique se a interface do dispositivo é compatível com conector M12 fêmea reto, codificação A e 4 contatos.
Confira a pinagem exigida pelo equipamento no datasheet; não determine a função elétrica apenas pela cor dos condutores.
Roteie o cabo sem exceder o raio mínimo de curvatura informado para aplicação flexível e sem submeter o conector a esforços não previstos.
Acople e aperte o conector dentro da faixa de torque indicada, de 0,6...1,5 Nm.
Inspecione o assentamento da vedação e o acoplamento antes de confiar no grau de proteção; valide a instalação conforme as condições reais de operação.

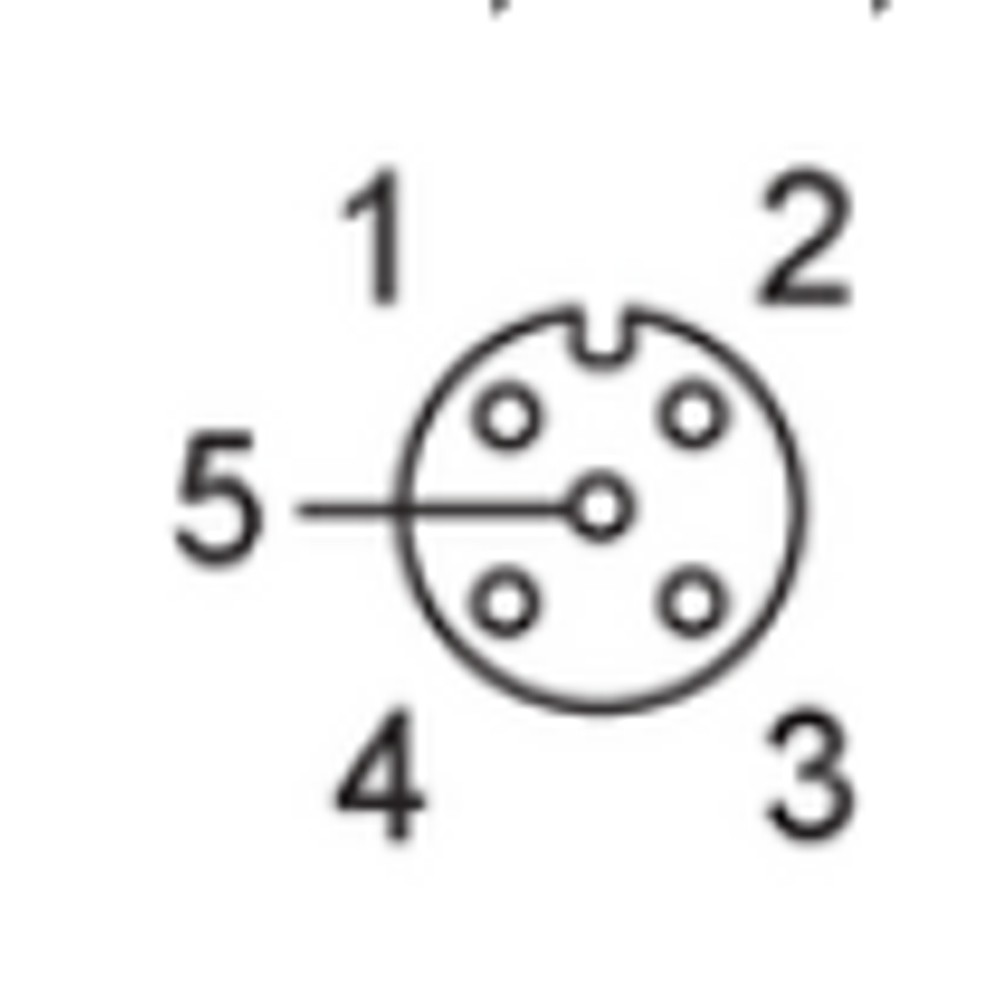

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não reconhece o sinal.	Conector incompatível, acoplamento incompleto ou pinagem diferente da exigida pelo dispositivo.	Confirme codificação, número de contatos e pinagem nos documentos dos dois equipamentos; verifique continuidade e assentamento do conector com o circuito desenergizado.
Intermitência durante a movimentação do cabo.	Condutor ou conexão sujeito a curvatura, torção ou esforço mecânico fora das condições de instalação.	Inspecione o percurso, procure danos visíveis e confira o raio mínimo de curvatura e as condições de movimento declaradas.
Umidade ou contaminação aparece na conexão.	Acoplamento incompleto, vedação mal assentada ou montagem incompatível com a proteção requerida.	Inspecione a vedação FKM e as superfícies de acoplamento; confirme a montagem conforme o fabricante antes de atribuir o problema ao cabo.
A conexão aquece ou ocorre interrupção sob carga.	Corrente do circuito acima da capacidade indicada, contato deficiente ou conexão inadequada.	Meça a corrente e compare-a com o limite de 4 A; com o circuito desenergizado, inspecione o acoplamento e os contatos.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVC527 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC527 e o que vem na embalagem?

É um cabo de conexão de 5 m com conector fêmea M12 reto, codificação A e 4 contatos. A ficha informa 1 peça por embalagem.

Com quais conectores e equipamentos ele é compatível?

A compatibilidade mecânica requer uma interface correspondente ao M12 codificado A, com 4 contatos e acoplamento adequado. A compatibilidade elétrica depende da pinagem e dos requisitos do dispositivo, que devem ser conferidos no datasheet.

Posso usar este cabo em um circuito de 50 V AC ou mais?

Não. A tensão de operação indicada é inferior a 50 V AC; para valores iguais ou superiores, este produto não atende ao limite declarado.

Ele serve para equipamentos que exigem conector M12 macho?

Não diretamente: o EVC527 tem conector fêmea. A conexão mecânica exige uma contraparte compatível, e a pinagem também precisa corresponder.

O equipamento parou de funcionar depois que conectei o cabo; o que verifico?

Antes de trocar o cabo, confira se o conector está completamente acoplado e se a codificação, os contatos e a pinagem correspondem ao equipamento. Verifique continuidade com o circuito desenergizado.

O sinal falha quando a máquina movimenta o cabo; qual pode ser a causa?

Uma causa possível é esforço mecânico ou curvatura incompatível com a aplicação. Inspecione danos e o percurso do cabo e confira as condições de movimento e o raio mínimo declarados.

Compro este cabo ou um kit de conexão?

O anúncio identifica uma peça de cabo de conexão, e a ficha indica 1 peça por embalagem. Não há informação de kit ou acessórios incluídos; se forem necessários itens adicionais, confirme-os separadamente.

Quando devo escolher outra versão de cabo?

Procure outra configuração se a instalação exigir comprimento, gênero de conector, codificação ou número de contatos diferentes, ou se os limites elétricos do EVC527 não forem atendidos. Confirme a pinagem da alternativa antes de selecionar.

Como devo instalar e apertar o conector?

Confirme a pinagem e alinhe a conexão antes do acoplamento; a ficha informa torque de aperto de 0,6...1,5 Nm. Respeite também o raio mínimo de curvatura declarado para aplicação flexível.

Posso usar o grau IP informado sem verificar o acoplamento?

Não. A ficha lista IP65, IP67, IP68 e IP69K, mas a proteção da conexão montada depende do acoplamento e da instalação corretos.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração mecânica do conector M12; deve corresponder à interface do equipamento. (Ref.: conector M12, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro; o desempenho da conexão depende também do acoplamento e da montagem. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Material informado para o revestimento do cabo. (Ref.: material do cabo: PUR)

Raio mínimo de curvatura

Limite de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mín. 10 x diâmetro do cabo)

Blindagem

Camada de proteção eletromagnética indicada para o cabo; a ficha especifica que não é aplicada à conexão do soquete. (Ref.: cabo blindado; blindagem não aplicada ao soquete)
