Cabo Conector Fêmea M12 IFM EVC524

Pré-visualizar: EVC524 IFM - Cabo Conector Fêmea M12 Automação Industrial 0,6m 5 Polos PUR

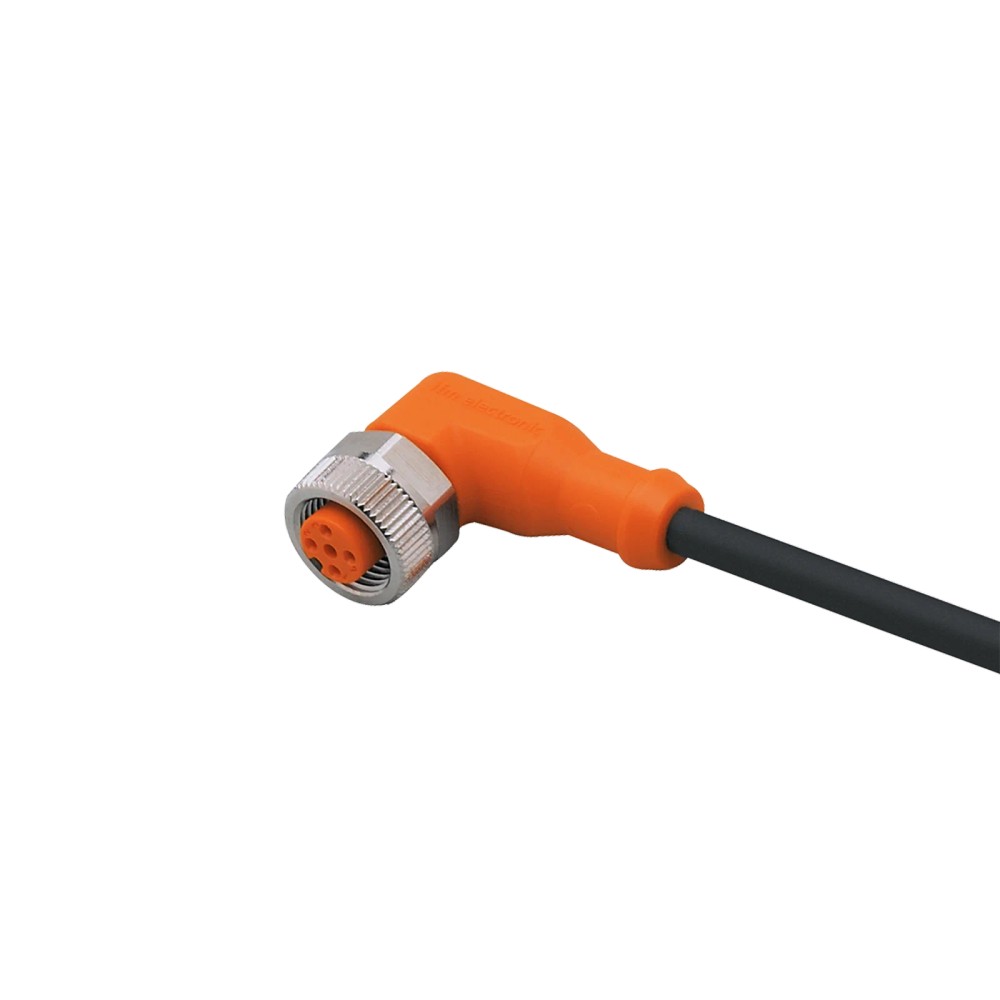

EVC524 IFM - Cabo Conector Fêmea M12 Automação Industrial 0,6m 5 Polos PUR

Imagem meramente ilustrativa

R$ 165,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC524
EAN: 4021179274661
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVC524 IFM - Cabo Conector Fêmea M12 Automação Industrial 0,6m 5 Polos PUR"

Destaques do Produto

Conector

Fêmea M12 angular, 5 polos, codificação A

Comprimento

0,6 m

Tensão

Inferior a 60 V AC/DC

Corrente total

4 A; capacidade de corrente total UL: 3 A

Revestimento

PUR, sem halogênio

Grau de proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC524 IFM - Cabo Conector Fêmea M12 Automação Industrial 0,6m 5 Polos PUR

O IFM EVC524 é um cabo de conexão com conector fêmea M12 angular de 5 polos, destinado à conexão de componentes em aplicações industriais. Tem comprimento de 0,6 m, revestimento de cabo em PUR e contatos banhados a ouro. A ficha informa tensão de operação inferior a 60 V AC/DC e graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC524
Tipo de conector	Fêmea M12, angular, codificação A, 5 polos
Comprimento do cabo	0,6 m
Material do cabo	PUR, sem halogênio
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	4 A
Contatos	Banhados a ouro
Proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Diâmetro do cabo	4,6 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requerem conexão fêmea M12 angular de 5 polos, codificação A, e cabo de 0,6 m.
Máquinas-ferramentas e aplicações com refrigerantes ou lubrificantes, conforme a aplicação indicada na ficha do produto.
Instalações que requerem cabo PUR sem silicone e sem halogênio, contatos banhados a ouro e proteção IP especificada.

⚠ Considere outro se precisa de:

Não selecione para tensão de operação igual ou superior a 60 V AC/DC; o limite informado é inferior a 60 V AC/DC.
Não exceda a capacidade de carga total de 4 A ou, em condições UL, a capacidade de corrente total de 3 A.
Não use se a aplicação exigir outro comprimento, número de polos, tipo de conector ou codificação; confirme a interface requerida antes da compra.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: ligação em máquinas-ferramentas e em instalações industriais de automação que utilizem a configuração M12 angular, codificação A, de 5 polos.
Aplicação indicada na ficha: ambientes com refrigerantes e lubrificantes; considerar os graus de proteção declarados e montar a conexão corretamente.
Possibilidade condicionada à validação do sistema: instalações com movimentação do cabo, desde que sejam respeitados o raio mínimo de flexão, os limites de movimento e os demais parâmetros mecânicos informados.
A ficha limita a operação elétrica a menos de 60 V AC/DC e informa capacidades de 4 A total e 3 A total em condição UL; confirme os requisitos do circuito e a pinagem antes do uso.

COMO ESCOLHER

Antes de comprar o EVC524 IFM - Cabo Conector Fêmea M12 Automação Industrial 0,6m 5 Polos PUR, verifique estes pontos:

Escolha o EVC524 quando

A interface requerida for um conector fêmea M12 angular, codificação A, com 5 polos, e o comprimento de 0,6 m atender ao trajeto. Verifique também os limites elétricos, ambientais e de corrente informados na ficha.

Busque outra configuração quando

O equipamento exigir conector reto, outra codificação ou quantidade de polos, comprimento diferente, tensão de 60 V ou superior, ou corrente acima dos limites especificados. A compatibilidade depende da correspondência mecânica e elétrica com o dispositivo conectado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do tipo de componente.
Modelo / SKU / Part number	EVC524	Identificação do produto no anúncio.
GTIN	4021179274661	Identificador comercial informado.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramentas, refrigerantes e lubrificantes	Cenários de aplicação indicados na ficha.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características declaradas para o cabo.

Conexão elétrica
Conexão do soquete	1 x M12, angular; codificação A; 5 contatos, dourados	Configuração mecânica e dos contatos declarada.
Tensão de operação	< 60 V AC/DC	Limite de operação informado.
Capacidade de carga total	4 A	Capacidade total declarada.
Capacidade de corrente total (UL)	3 A	Valor especificado para condição UL.
Estrutura do condutor	5 x 0,34 mm² (42 x Ø 0,1 mm)	Construção dos condutores informada.
Classe de proteção	II	Classe de proteção indicada na ficha.

Materiais e construção
Material do cabo	PUR, sem halogênio	Material do revestimento do cabo.
Material do invólucro	TPU	Material declarado para o invólucro do conector.
Material da porca de bloqueio	Latão, niquelado	Material indicado para o bloqueio.
Material da vedação	FKM	Material de vedação declarado.
Contatos	Banhados a ouro	Acabamento dos contatos.
Livre de silicone	Sim	Característica declarada.
Livre de halogênio	Sim	Característica declarada para o cabo.
Cor do cabo	Preto	Cor informada na ficha.
Cores dos fios	BK = preto; BN = marrom; BU = azul; GY = cinza; WH = branco	Identificação por cor dos cinco condutores.

Comprimento e dimensões
Comprimento do cabo	0,6 m	Comprimento nominal informado.
Diâmetro do cabo	4,6 mm	Diâmetro declarado.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões indicadas na ficha.
Peso	43,2 g	Peso informado no dataset do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus de proteção informados; observe que o atendimento depende da instalação correta da conexão.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente declarada.
Temperatura ambiente móvel	-25 a 90 °C	Faixa indicada para condição móvel.
Aviso de temperatura cULus	Até 75 °C	Limite específico indicado para cULus.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento declarada.
Umidade de armazenamento	10 a 100 %	Faixa de umidade de armazenamento indicada.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência ambiental de armazenamento informada.

Condições de movimento e instalação
Ciclos de curvatura	> 5 milhões	Resistência a ciclos de curvatura declarada.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; com diâmetro de 4,6 mm, não interpretar como raio menor que o especificado.
Esforço de torção	± 180 °/m	Valor de torção informado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de movimento especificadas na ficha.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o aperto da conexão.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação específico. A compatibilidade de comunicação depende dos sinais e da pinagem exigidos pelo equipamento conectado.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, 5 contatos; condutores 5 x 0,34 mm². Tensão de operação < 60 V AC/DC; capacidade de carga total 4 A e capacidade de corrente total UL 3 A. Confirme a pinagem do equipamento antes de conectar.

Processo Não se aplica: trata-se de um cabo elétrico de conexão, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector macho M12, codificação A, 5 polos e pinagem elétrica correspondente	✓	A ficha especifica conector fêmea M12 angular, codificação A, com 5 contatos. É necessário confirmar também a pinagem e os limites elétricos do equipamento.
Aplicação com tensão inferior a 60 V AC/DC e corrente dentro dos limites especificados	✓	A ficha declara tensão de operação < 60 V AC/DC, capacidade de carga total de 4 A e capacidade de corrente total UL de 3 A.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não especifica protocolo nem atribuição de sinais; a compatibilidade não pode ser confirmada sem verificar a pinagem e os requisitos do dispositivo.
Conexão a equipamento que requer conector reto, codificação diferente ou número de polos diferente	✗	A configuração declarada é fêmea M12 angular, codificação A, com 5 polos; a conexão mecânica não corresponde à configuração requerida.
Uso em ambiente dentro da faixa de temperatura ambiente informada	✓	A faixa indicada é de -25 a 90 °C; a observação cULus limita a temperatura ambiente a até 75 °C.

INSTALAÇÃO

Como instalar o EVC524 IFM - Cabo Conector Fêmea M12 Automação Industrial 0,6m 5 Polos PUR

Confirme que o equipamento utiliza conexão compatível: M12 fêmea no cabo, angular, codificação A, 5 polos; verifique no dispositivo a interface correspondente.
Antes da montagem, desenergize o circuito e confirme que tensão, corrente e pinagem do sistema atendem aos limites e à atribuição de sinais do fabricante.
Encaminhe o cabo sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo em aplicação flexível e sem submeter a conexão a esforços não especificados.
Alinhe o conector com a interface do equipamento e acople sem forçar os contatos ou a rosca.
Aperte a conexão dentro da faixa de torque declarada de 0,6 a 1,5 Nm; evite aperto fora dessa especificação.
Após a montagem, verifique o acoplamento, o encaminhamento do cabo e a pinagem no equipamento antes de energizar; consulte a folha de dados para detalhes adicionais.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não inicia ou não comunica após a instalação.	Possível incompatibilidade de pinagem, contato sem acoplamento correto ou circuito fora dos limites elétricos especificados.	Desenergize o circuito; confira a pinagem do dispositivo e a continuidade dos cinco condutores, além da tensão e corrente em relação à ficha.
Há interrupções quando o cabo ou a máquina se movimenta.	Possível esforço mecânico, flexão abaixo do raio mínimo ou encaminhamento fora das condições de movimento informadas.	Inspecione o trajeto durante o ciclo da máquina e confira o raio mínimo de flexão, a velocidade e as condições de deslocamento declaradas.
A conexão apresenta umidade ou perda de vedação.	Possível acoplamento inadequado, dano ou contaminação na área de vedação, ou instalação que não mantém a condição de proteção prevista.	Inspecione o conector e a vedação, confirme o alinhamento e o aperto dentro de 0,6 a 1,5 Nm e verifique as condições de montagem.
A conexão aquece ou o circuito apresenta falhas sob carga.	Possível corrente acima da capacidade declarada ou contato elétrico inadequado.	Meça a corrente do circuito e compare com 4 A de capacidade total, ou 3 A em condição UL; inspecione também o acoplamento e os contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC524 (PT-BR) (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC524 e com que tipo de conexão ele trabalha?

É um cabo de conexão com conector fêmea M12 angular, codificação A, de 5 polos. A compatibilidade elétrica depende da pinagem e dos limites do equipamento conectado.

O que acompanha o EVC524?

A ficha informa uma unidade por embalagem. Não há acessórios adicionais listados para este produto.

Posso usar este cabo em um circuito de 60 V?

A ficha especifica tensão de operação inferior a 60 V AC/DC. Não o selecione para operação a 60 V ou acima.

Ele serve para qualquer conector M12 de cinco polos?

Não necessariamente: além dos cinco polos, é preciso que a interface corresponda à codificação A e à geometria angular, e que a pinagem seja compatível. Confirme os dados do dispositivo antes de conectar.

O equipamento não funciona depois que conectei o cabo; o que verifico primeiro?

Verifique o acoplamento, a pinagem e a continuidade dos condutores com o circuito desenergizado. Confira também tensão e corrente contra os limites especificados.

A conexão falha quando a máquina se movimenta; o cabo pode estar danificado?

Pode haver esforço mecânico ou flexão abaixo do raio mínimo indicado. Inspecione o trajeto, o raio de curvatura e as condições de movimento antes de substituir o cabo.

Devo comprar este cabo ou um conector avulso?

O EVC524 é fornecido como cabo de conexão com conector fêmea M12; a ficha não o descreve como conector avulso. Se a necessidade for apenas substituir um conector ou usar outro comprimento, confirme a peça apropriada com o fabricante.

Como escolho entre este modelo e outro cabo M12?

Compare tipo e orientação do conector, codificação, número de polos, comprimento, pinagem e limites elétricos. O EVC524 tem conector fêmea angular, codificação A, 5 polos e cabo de 0,6 m.

Que cuidado devo ter ao instalar o EVC524?

Alinhe o conector sem forçar e respeite a faixa de torque declarada de 0,6 a 1,5 Nm. Em aplicação flexível, mantenha raio de curvatura mínimo de 10 vezes o diâmetro do cabo.

O EVC524 pode ser usado com refrigerantes e lubrificantes?

A ficha inclui aplicações com refrigerantes e lubrificantes. A montagem deve respeitar as condições de instalação e os graus de proteção declarados.

GLOSSÁRIO TÉCNICO

M12

Formato de conexão circular usado neste cabo; a ficha especifica versão angular fêmea.

Codificação A

Configuração de codificação mecânica indicada para o conector; deve corresponder à interface do equipamento.

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso conforme o grau especificado; a montagem influencia a proteção da conexão.

PUR

Material declarado para o cabo, usado como revestimento neste produto.

Raio de flexão

Raio mínimo de curvatura indicado para aplicação flexível, que deve ser respeitado no encaminhamento do cabo.
